O5CAM4K系列HDMI相机

购买/试用/OEM/ODM 请联系我们

联系我们 资料下载
ToupTek

简介

O5CAM4K系列HDMI相机

O5CAM4K系列HDMI相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集。其主要特征如下：

  • Sony Starvis 2背照式CMOS传感器
  • 4K/1080P HDMI输出自适应切换
  • 支持4K 60fps 低延时HDMI输出，平均延时为40ms
  • 支持USB闪存盘保存捕获视频或图像，并支持本地预览与回放
  • 支持RAW格式图像的捕获与显示
  • 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
  • 支持扫码枪抓图功能
  • 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
  • 强大的ISP功能，提供暗部增强，锐化和3D降噪等功能
  • 提供实时视频景深合成功能，提供实时视频WDR输出功能
  • 提供实时拼接功能，通过实时处理，获取更高质量的图像
  • 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
  • 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能

相关型号

订购代码

传感器尺寸(mm)

像素(um)

G光灵敏度
暗电流

FPS/分辨率

采样
平均

曝光时间(ms)

O5CAM4K8MPA

Sony IMX678(C)
1/1.8"(7.68x4.32)

2.0x2.0

3541mv with 1/30s
0.15mv with 1/30s

60@3840*2160(HDMI)

1x1

0.019~1000

详细参数

O5CAM4K系列HDMI相机接口面板示意图
O5CAM4K系列HDMI相机接口面板示意图

物理接口

功能描述

DC12V

12V/1A电源插孔

LED

LED状态指示灯

USB3.0（2个）

连接USB鼠标，用于内置XCamView软件的控制
连接U盘，实现图片和视频存储功能
连接USB麦克风，实现音视频的录制
连接USB音控模块，实现语音指令实时操控相机拍照、录像以及冻结等操作

HDMI

符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换

视频/数据接口

功能描述

HDMI接口

支持HDMI2.0协议：60fps@4K 或60fps@1080P

其他

视频图像录制捕获，图像处理以及相机控制功能描述

视频录制

视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
存储帧率：低延时模式下为60fps
WDR模式下为30fps

图像捕获

8M(3840*2160) JPEG、TIFF或RAW格式，存储设备为U盘

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

ISP功能

支持曝光时间/增益调节（自动/手动曝光），白平衡，锐化，3D 降噪，饱和度，Gamma，对比度，亮度，暗部增强以及50HZ/60HZ防闪烁，彩转灰等功能

图像辅助功能

放大/缩小（最大10倍数码放大），镜像/翻转，冻结，景深合成，拼接，十字线，画中画，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图片拼接、图像处理)，以及丰富的图像测量功能

内嵌RTC

板上提供精确时间控制

将相机各参数恢复为出厂设置

将相机各参数恢复为出厂设置

多语言支持

英语/简体中文

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

应用实例

O5CAM4K应用实例
纤维结缔组织.Sec
O5CAM4K应用实例
草履虫WM
O5CAM4K应用实例
电路板
O5CAM4K应用实例
向日葵.L.S

O5CAM4K系列HDMI相机尺寸

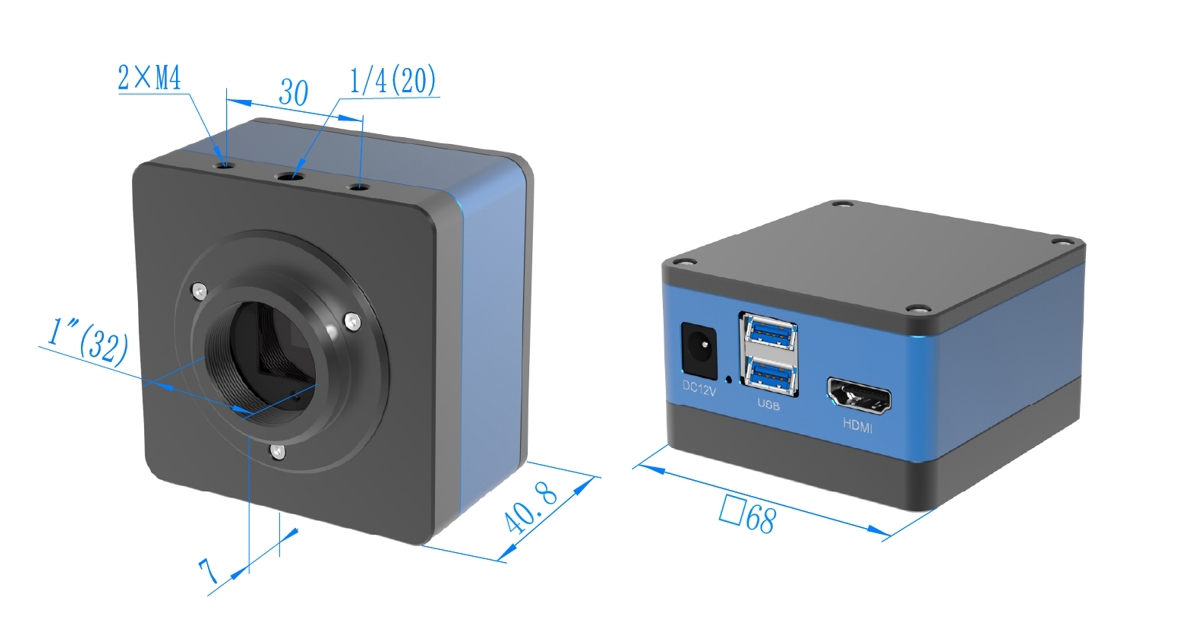

O5CAM4K系列HDMI相机尺寸示意图
O5CAM4K系列HDMI相机尺寸

装箱清单

O5CAM4K相机

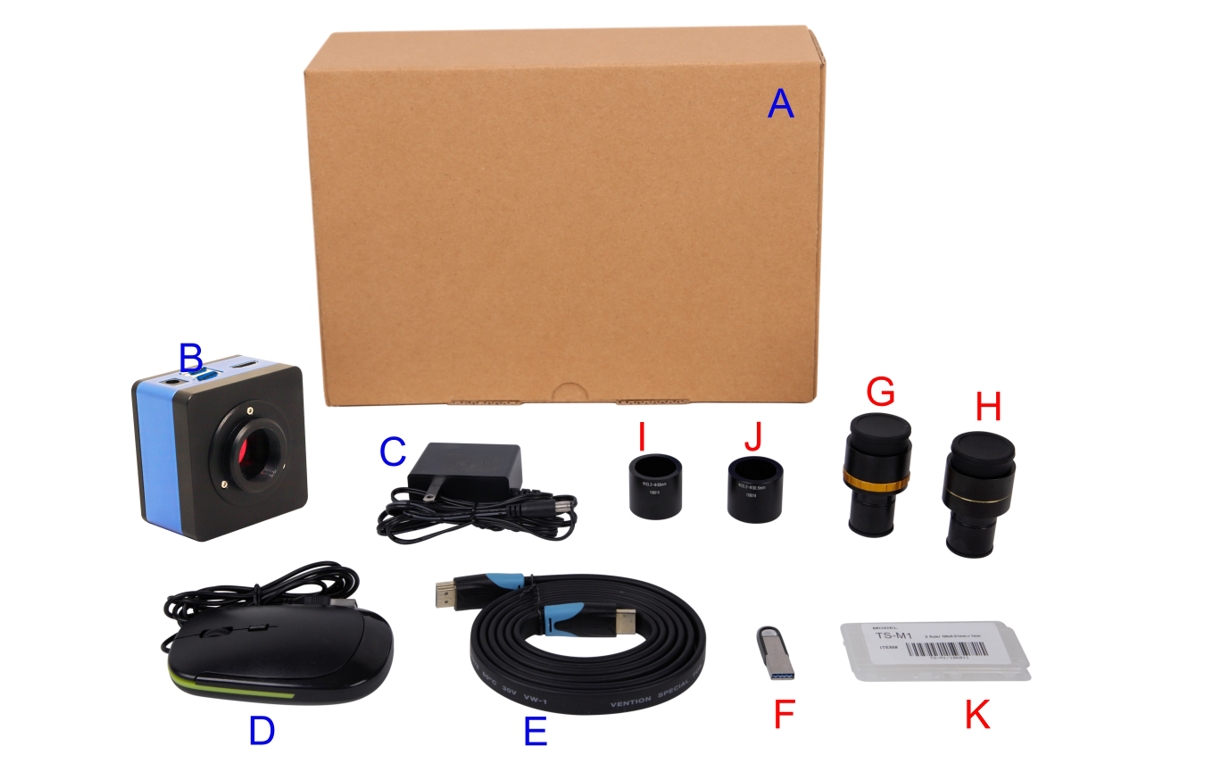

O5CAM4K系列HDMI相机包装示意图

标准装箱清单

A

相机包装盒规格：L:18.4cm W:17.4cm H:8.1cm

B

O5CAM4K系列HDMI相机一台

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US)
欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE)

D

USB鼠标

E

HDMI 2.0线

可选附件

F

U盘

G

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

H

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

注意： 对G和H选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

I

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

J

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
