简介

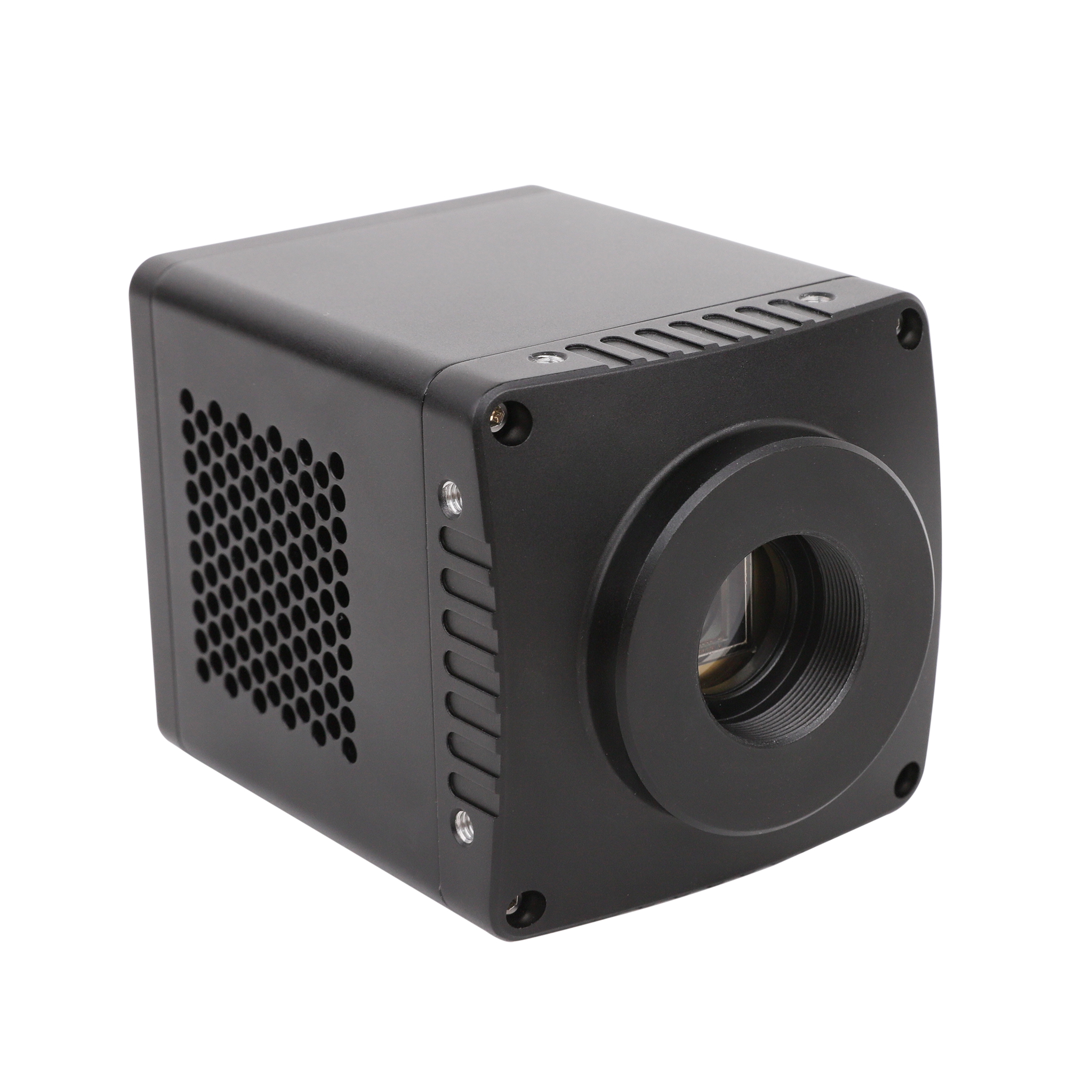

SWIR331系列CameraLink相机

SWIR相机

SWIR331系列短波红外相机是图谱光电采用全国产 640 x 512 InGaAs 图像传感器，CameraLink / USB3 / 10GigE等多种数据传输方法的 C 接口的短波红外制冷相机。具有 900 - 1700nm 短波红外宽光 谱响应，33 万分辨率，高量子效率和低噪声等优点。

SWIR331系列短波红外相机可广泛用于短波红外成像、光谱成像、监控（夜视）、半导体检测、医药学 和生物学、光纤通讯、天文科学、高温成像、湿度分布成像等应用。

SWIR331系列相机的基本特性如下：

  • 900-1700nm（波段响应范围）版本采用国产铟镓砷芯片
  • 国产640 x 512 InGaAs 短波红外探测器
  • 726FPS 高帧率
  • 内置TEC 制冷片，温差可达低于环境温度 40℃
  • 光谱响应范围: 900nm-1700nm
  • 15um像元
  • 全局快门
  • PID 精准控温，波动小于 0.3℃
  • CameraLink Full
  • 14-bit 输出(14-bit ADC)
  • 多种工作模式：视频模式/软触发模式/外触发模式
  • 有100%全国产器件版本或高性能版本
  • 支持现场更新固件，接受 OEM 定制开发

应用

SWIR应用实例
半导体观察
SWIR应用实例
远距离观察
SWIR应用实例
水果水分观察
SWIR应用实例
温度观察
SWIR应用实例
农业：通过多旋翼飞行器进行的光谱遥感应用
SWIR应用实例
回收行业：塑料、垃圾和其他材料的材料分拣
SWIR应用实例
饮料行业：不透明容器中的液位检测
SWIR应用实例
玻璃行业：高温玻璃透视缺陷检测

更多应用行业参考：

  • 半导体行业：太阳能电池和芯片检测
  • 农业：通过多旋翼飞行器进行的光谱遥感应用
  • 回收行业：塑料、垃圾和其他材料的材料分拣
  • 医学成像与研究：超光谱和多光谱成像
  • 食品行业：质量检验和分级
  • 饮料行业：不透明容器中的液位检测
  • 包装：密封检验
  • 玻璃行业：高温玻璃透视缺陷检测
  • 印刷业：透视隐藏特征
  • 视频监控：视觉增强（例如烟雾透视）
  • 安防：仿冒品检测，如货币、假发或皮肤

相关型号

订购代码

传感器型号与尺寸

像素(μm)

动态范围
信噪比

数据接口

FPS/分辨率

国产化
指标

曝光时间
外形尺寸

1.3MP 1280 x 1024

SWIR1302KMB-U200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

USB3

200@1280x1024

关键器件
国产

16us~1s
68mm

SWIR1302KMB-10G

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

10G

200@1280x1024

关键器件
国产

16us~1s
68mm

SWIR1302KMA-CL200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

CameraLink

200@1280x1024

全国产

16us~1s
68mm

SWIR1302KMB-CL200

1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC

15x15

69.2dB
65.4dB

CameraLink

200@1280x1024

关键器件
国产

16us~1s
68mm

0.33MP 640 x 512

SWIR331KMB-U700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

USB3

724@640x512

关键器件
国产

16us~5s
68mm

SWIR331KMB-G125

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

125@640x512

关键器件
国产

25us~5s
68mm

SWIR331KMB-G350

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

360@640x512

关键器件
国产

25us~5s
68mm

SWIR331KMB-G700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

GigE

360@640x512
700@320x256

关键器件
国产

25us~5s
68mm

SWIR331KMA-CL500

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

517@640x512

全国产

16us~1s
68mm

SWIR331KMA-CL700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

724@640x512

全国产

16us~1s
68mm

SWIR331KMA-CL1000

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

1000@640x512

全国产

16us~1s
68mm

SWIR331KMB-CL500

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

517@640x512

关键器件
国产

16us~1s
68mm

SWIR331KMB-CL700

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

724@640x512

关键器件
国产

16us~1s
68mm

SWIR331KMB-CL1000

0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC

15x15

70.6dB
63.0dB

CameraLink

1000@640x512

关键器件
国产

16us~1s
68mm
* -G：GigE ；-10G： 10G接口；-CL：CameraLink接口；-UMV：Unmanned Vehicl，配合飞行器或无人机使用，相机外形尺寸偏小；
* C：彩色；M：黑白；UV：紫外；RS：卷帘快门；GS：全局快门；
* Buit-in TEC：TEC在传感器内部，制冷温差在25℃；External TEC：TEC在传感器外部，制冷温差在10℃；Without TEC：非制冷版本，相机外形尺寸小；
* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保护玻璃）定制版本。

详细参数


型号

参数

SWIR1302KMB-U200

130万像素 1.5” InGaAs USB相机

相机

传感器型号

国产1280x1024

传感器类型

InGaAs CMOS图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

帧率&分辨率

200fps@1280 x 1024

内存

512MB

QE

≥70@1.55μm

转换增益

1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)

动态范围

70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1（仅参考）

读出噪声

586.82e(LG)，35.05e(MG)，68.44e(HG) （仅参考）

满井电荷

1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1

最大信噪比

62.98dB(LG)，49.43dB(MG)，42.34dB(HG) （仅参考）

暗电流

30fa@0.1V&18℃（仅参考）

曝光时间范围

16us~1s

快门模式

全局快门

数据接口

USB3

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

Mono 8 / Mono 14 / Packet12

制冷温差

低于室温40摄氏度

一般参数

供电方式

DC12V供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度 -30~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

镜头接口

M42

软件

完整的SDK开发包/ToupView

型号

参数

SWIR1302KMA-CL200

130万像素 1.5” InGaAs CameraLink相机

相机

传感器型号

国产1280x1024

传感器类型

InGaAs CMOS图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

帧率&分辨率

200fps@1280 x 1024

内存

512MB

QE

≥70@1.55μm

转换增益

1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)

动态范围

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1（仅参考）

读出噪声

1.3DN(LG)，2.7DN(MG)，5.0DN(HG) （仅参考）

满井电荷

1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG) （仅参考）

暗电流

30fa@0.1V&18℃（仅参考）

曝光时间范围

16us~1s

快门模式

全局快门

数据接口

CameraLink Full

数字IO

1路光耦隔离输入，1路光耦隔离输出

数据格式

Mono 14

制冷温差

低于室温40摄氏度

相机类型

全国产器件

一般参数

供电方式

DC12V供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度 -30~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

镜头接口

M42

软件

提供SDK开发包和基于Delsa采集卡的CLView软件

型号

参数

SWIR331KMA-CL1000

SWIR331KMA-CL700

SWIR331KMA-CL500

33万像素 3/4” InGaAs CameraLink相机

相机

传感器型号

国产640*512

传感器类型

InGaAs CMOS图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

3/4”

ADC

14-bit

帧率&分辨率

1000fps@640 x 512

724fps@640 x 512

517fps@640 x 512

内存

512MB

QE

75%@1350nm

转换增益

970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)

动态范围

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1

读出噪声

1.3DN(LG)，2.7DN(MG)，5.0DN(HG)

满井电荷

3.5Me(LG)，70Ke(MG)，12Ke(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG)

暗电流

30fa@0.1V&18℃

曝光时间范围

16us~1s

快门模式

全局快门

数据接口

CameraLink Full

数字IO

1路光耦隔离输入，1路光耦隔离输出

数据格式

Mono 12 / Mono 14

制冷温差

低于室温40摄氏度

相机类型

全国产器件

一般参数

供电方式

DC12V供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度 -30~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×90.3mm

重量

485g

镜头接口

C接口

软件

提供SDK开发包和基于Delsa采集卡的CLView软件

型号

参数

SWIR331KMB-CL1000

SWIR331KMB-CL700

SWIR331KMB-CL500

33万像素 3/4” InGaAs CameraLink相机

相机

传感器型号

国产640*512

传感器类型

InGaAs CMOS图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

3/4”

ADC

14-bit

帧率&分辨率

1000fps@640 x 512

724fps@640 x 512

517fps@640 x 512

内存

512MB

QE

75%@1350nm

转换增益

970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)

动态范围

69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1

读出噪声

1.3DN(LG)，2.7DN(MG)，5.0DN(HG)

满井电荷

3.5Me(LG)，70Ke(MG)，12Ke(HG) *1

最大信噪比

65.4dB(LG)，48.5dB(MG)，40.7dB(HG)

暗电流

30fa@0.1V&18℃

曝光时间范围

16us~1s

快门模式

全局快门

数据接口

CameraLink Full

数字IO

1路光耦隔离输入，1路光耦隔离输出

数据格式

Mono 12 / Mono 14

制冷温差

低于室温40摄氏度

相机类型

高性能

一般参数

供电方式

DC12V供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度 -30~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×90.3mm

重量

485g

镜头接口

C接口

软件

提供SDK开发包和基于Delsa采集卡的CLView软件

量子效率/QE


外观尺寸

相机支持旋转90度安装，改变正向方向。客户可以按照需求，选择合适的安装方向，请下单时说明。

SWIR331相机外形尺寸


SWIR331系列CameraLink接口 SWIR331系列 CameraLink接口相机前端与侧面尺寸

序号

规格

1

DC 12V电源接口

2

外部IO接口

3

GigE接口

SWIR331系列GigE接口 SWIR331系列 GigE接口相机前端与侧面尺寸

序号

规格

1

DC 12V电源接口

2

外部IO接口

3

GigE接口

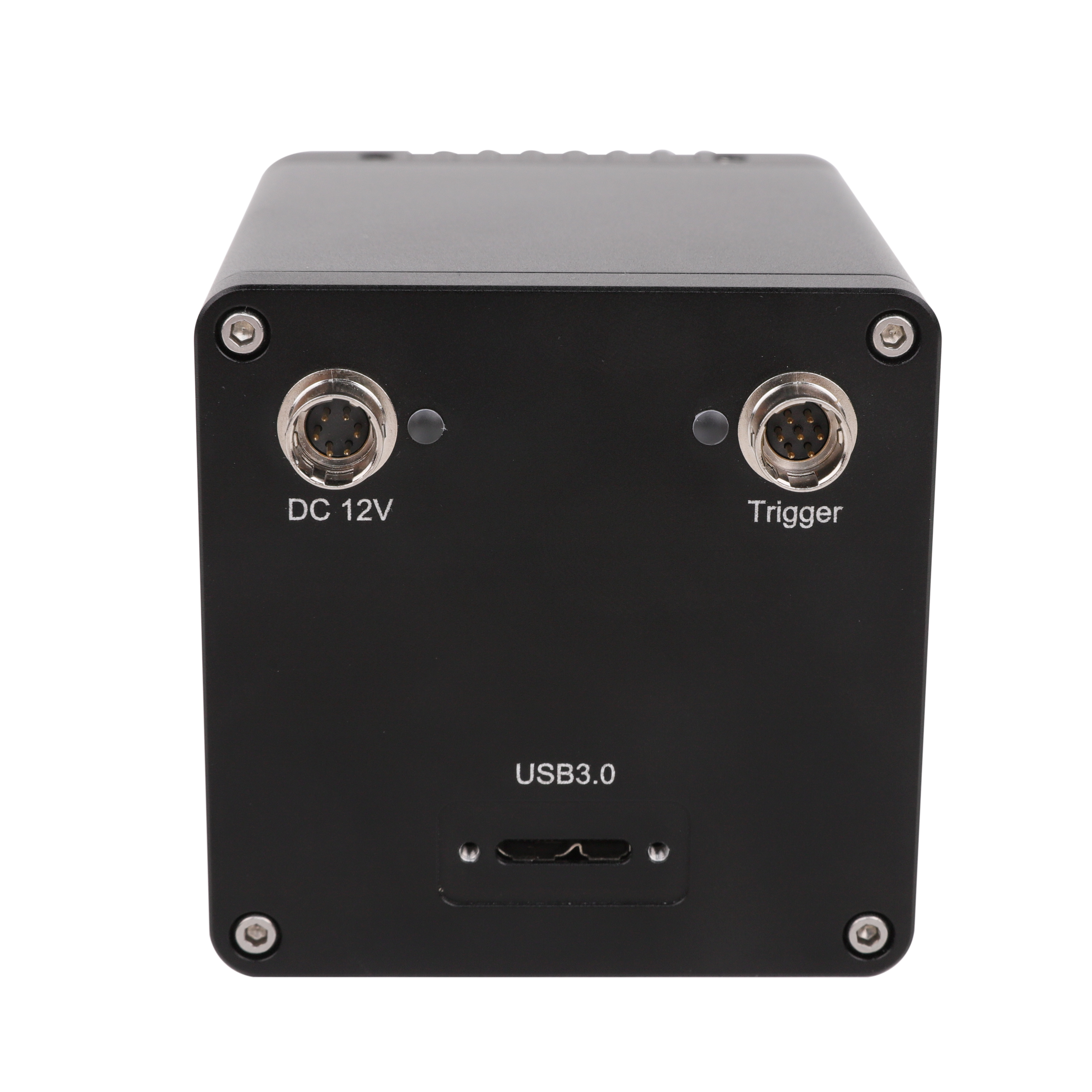

SWIR331系列USB接口 SWIR331系列USB接口相机前端与侧面尺寸

序号

规格

1

USB3接口

2

DC 12V电源接口

3

外部IO接口

SWIR1302相机外形尺寸


SWIR331系列CameraLink接口 SWIR331系列 CameraLink接口相机前端与侧面尺寸

序号

规格

1

DC 12V电源接口

2

外部IO接口

3

GigE接口

SWIR331系列GigE接口 SWIR331系列 GigE接口相机前端与侧面尺寸

序号

规格

1

DC 12V电源接口

2

外部IO接口

3

GigE接口

SWIR331系列USB接口 SWIR1302 USB接口相机前端与侧面尺寸

序号

规格

1

USB3接口

2

DC 12V电源接口

3

外部IO接口

装箱清单


SWIR系列CameraLink接口相机装箱信息

标准包装列表

A

3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相机

C

CameraLink线2根

D

12V/3A 6PIN航插电源适配器

E

电源线

F

外触发控制线一根

SWIR系列GigE接口相机装箱信息

标准包装列表

A

3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相机

C

CameraLink线2根

D

12V/3A 6PIN航插电源适配器

E

电源线

F

外触发控制线一根

SWIR系列USB接口相机装箱信息

标准包装列表

A

3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

B

SWIR 900-1700 CL接口相机

C

CameraLink线2根

D

12V/3A 6PIN航插电源适配器

E

电源线

F

外触发控制线一根
