简介

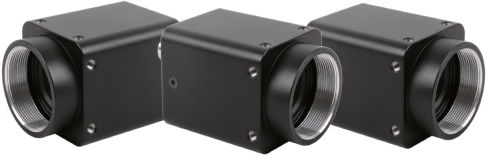

SWIR系列UMV相机
SWIR系列UMV相机主要是采用SenSWIR铟镓砷的短波红外制冷相机,具有400nm-1800nm宽波段响应,高量子效率和高灵敏度的特点。
SWIR系列UMV相机主要是采用SenSWIR铟镓砷的短波红外制冷相机,具有400nm-1800nm宽波段响应,高量子效率和高灵敏度的特点。
型号 参数 |
SWIR5000KMB-UMV |
500万像素 1/1.4” CMOS USB3 工业相机 |
|
相机参数 |
|
传感器型号 |
Sony IMX992-AABJ-C |
传感器类型 |
InGaAs |

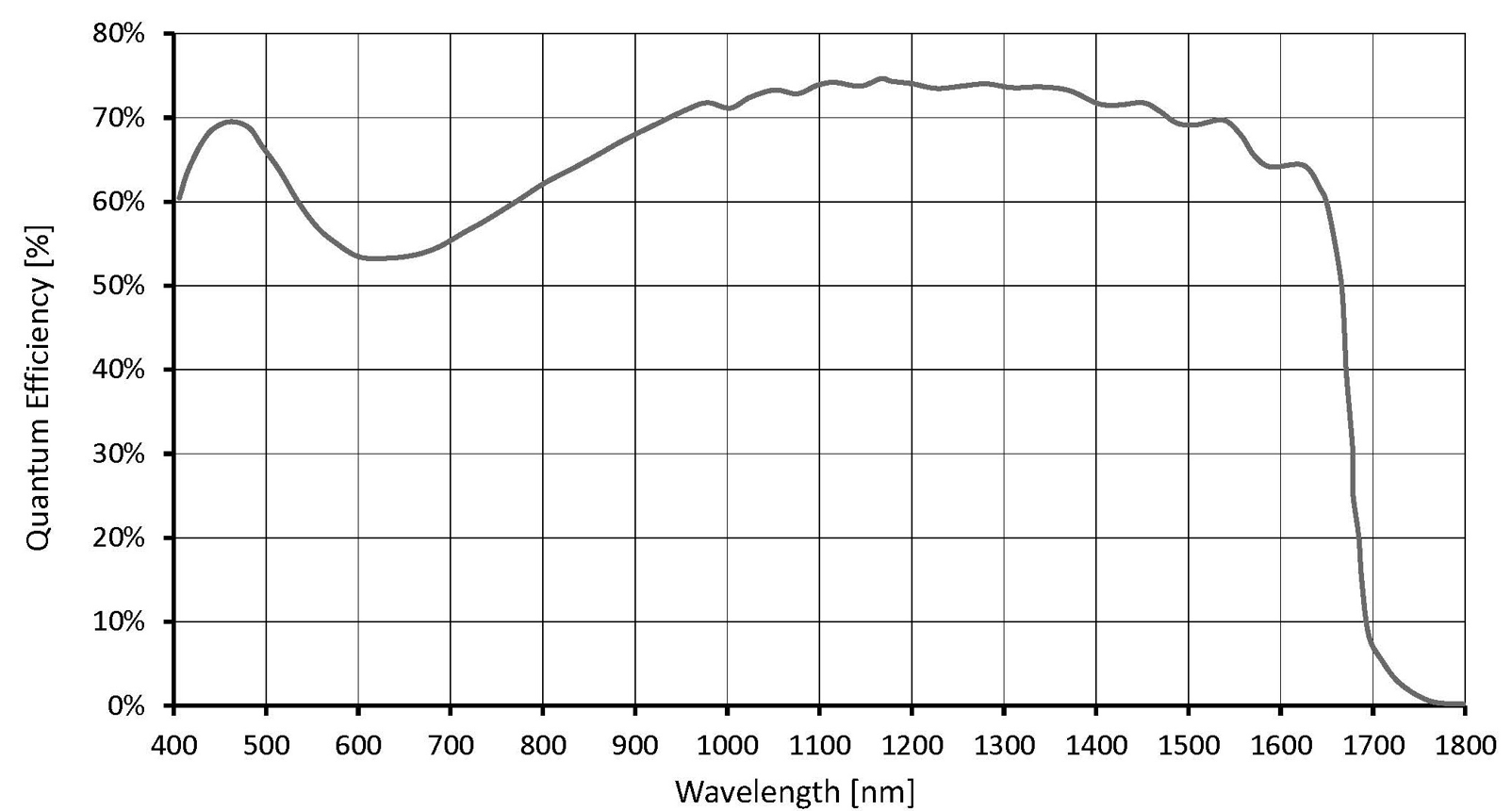

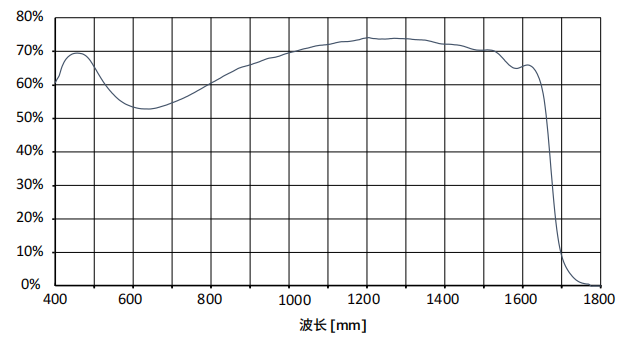

光谱范围 |
400nm-1700nm |
像元尺寸 |
3.45 µm x 3.45 µm |
靶面尺寸 |
1/1.4” |
ADC |
12 Bit / 8 Bit |
帧率&分辨率 |
8 Bit:61.9fps@2560x2048、135.7fps@1280x1024 |
硬件图像缓存 |
512MByte |
转换增益 |
10.3e/ADU(HCG)17.29e/ADU(LCG) |
动态范围 |
51.36dB(HCG)51.47dB(LCG) |
读出噪声 |
111.88e(HCG)186.61e(LCG) |
满井电荷 |
41.39ke(HCG)69.92ke(LCG) |
最大信噪比 |
46.17dB(HCG)48.45dB(LCG) |
灵敏度 |
TBD |
暗电流 |
TBD |
增益范围 |
1x-15x |
曝光时间范围 |
15µs-60sec |
快门模式 |
全局快门 |
Binning模式 |
软件2x2,3x3,4x4 |
数据接口 |
USB3 |

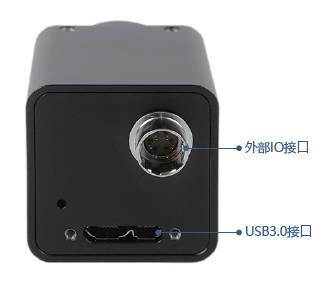

数字IO |
1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
数据格式 |
8bit / 12bit |
滤光片 |
400-1800nm(标配);1030-1800nm(选配) |
CRA |
2.35度 |
一般参数 |
|
供电方式 |
USB3接口供电 |
功耗 |
<2.11W |
温度 |
工作温度 -20~60℃,储藏温度-40~85℃ |
湿度 |
20%-80%,无冷凝 |

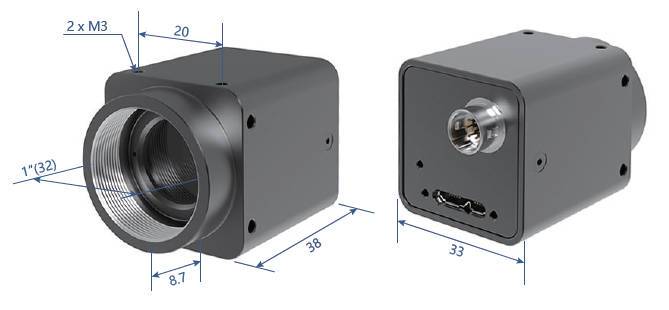

尺寸 |
33mm×33mm×38mm |
重量 |
70g |
镜头接口 |
C接口 |
软件 |
完整的SDK开发包/ToupView |
操作系统 |
Win32/WinRT/Linux/macOS/Android |
认证 |
CE,FCC |
型号 参数 |
SWIR3000KMB-UMV |
300万像素 1/1.8” CMOS USB3 工业相机 |
|
相机参数 |
|
传感器型号 |
Sony IMX993-AABJ-C |
传感器类型 |
InGaAs |
光谱范围 |
400nm-1700nm |
像元尺寸 |
3.45 µm x 3.45 µm |
靶面尺寸 |
1/1.8” |
ADC |
12 Bit / 8 Bit |
帧率&分辨率 |
8 Bit:93fps@2048x1536、176fps@1024x768 |
硬件图像缓存 |
512MByte |
转换增益 |
10.3e/ADU(HCG)17.29e/ADU(LCG) |
动态范围 |
51.36dB(HCG)51.47dB(LCG) |
读出噪声 |
111.88e(HCG)186.61e(LCG) |
满井电荷 |
41.39ke(HCG)69.92ke(LCG) |
最大信噪比 |
46.17dB(HCG)48.45dB(LCG) |
灵敏度 |
TBD |
暗电流 |
TBD |
增益范围 |
1x-15x |
曝光时间范围 |
15µs-60sec |
快门模式 |
全局快门 |
Binning模式 |
软件2x2,3x3,4x4 |
数据接口 |
USB3 |
数字IO |
1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
数据格式 |
8bit / 12bit |
滤光片 |
400-1800nm(标配);1030-1800nm(选配) |
CRA |
2.35度 |
一般参数 |
|
供电方式 |
USB3接口供电 |
功耗 |
<2.11W |
温度 |
工作温度 -20~60℃,储藏温度-40~85℃ |
湿度 |
20%-80%,无冷凝 |
尺寸 |
33mm×33mm×38mm |
重量 |
70g |
镜头接口 |
C接口 |
软件 |
完整的SDK开发包/ToupView |
操作系统 |
Win32/WinRT/Linux/macOS/Android |
认证 |
CE,FCC |
型号 参数 |
SWIR1300KMB-UMV |
130万像素 1/2” CMOS USB3 工业相机 |
|
相机 |
|
传感器型号 |
Sony IMX990-AABJ-C |
传感器类型 |
InGaAs |
光谱范围 |
400nm-1700nm |
像元尺寸 |
5.0 µm x 5.0 µm |
靶面尺寸 |
1/2” |
ADC |
12 Bit / 8 Bit |
帧率&分辨率 |
8 Bit:223fps@1280 x 1024、428fps@640 x 512 |
硬件图像缓存 |
512MByte |
转换增益 |
42.8e/ADU |
动态范围 |
58.7dB |
读出噪声 |
197.6e |
满井电荷 |
175.4ke |
最大信噪比 |
52.4dB |
灵敏度 |
121mV |
暗电流 |
638e/s(20°C) |
增益范围 |
1x-15x |
曝光时间范围 |
15µs-60sec |
快门模式 |
全局快门 |
Binning模式 |
软件2x2,3x3,4x4 |
数据接口 |
USB3 |
数字IO |
1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
数据格式 |
8bit / 12bit |
滤光片 |
400-1800nm(标配);1030-1800nm(选配) |
CRA |
2.35度 |
一般参数 |
|
供电方式 |
USB3接口供电 |
功耗 |
<2.11W |
温度 |
工作温度 -20~60℃,储藏温度-40~85℃ |
湿度 |
20%-80%,无冷凝 |
尺寸 |
33mm×33mm×38mm |
重量 |
70g |
镜头接口 |
C接口 |
软件 |
完整的SDK开发包/ToupView |
操作系统 |
Win32/WinRT/Linux/macOS/Android |
认证 |
CE,FCC |
型号 参数 |
SWIR330KMB-UMV |
33万像素 1/4” CMOS USB3 工业相机 |
|
相机 |
|
传感器型号 |
Sony IMX991-AABJ-C |
传感器类型 |
InGaAs |
光谱范围 |
400nm-1700nm |
像元尺寸 |
5.0 µm x 5.0 µm |
靶面尺寸 |
1/4” |
ADC |
12 Bit / 8 Bit |
帧率&分辨率 |
8 Bit:428.1fps@640 x 512、807fps@320 x 256 |
硬件图像缓存 |
512MByte |
转换增益 |
43.0e/ADU |
动态范围 |
59.6dB |
读出噪声 |
178.8e |
满井电荷 |
176.2ke |
最大信噪比 |
52.5dB |
灵敏度 |
121mV |
暗电流 |
638e/s(20°C) |
增益范围 |
1x-15x |
曝光时间范围 |
15µs-60sec |
快门模式 |
全局快门 |
Binning模式 |
软件2x2,3x3,4x4 |
数据接口 |
USB3 |
数字IO |
1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
数据格式 |
8bit / 12bit |
滤光片 |
400-1800nm(标配);1030-1800nm(选配) |
CRA |
2.35度 |
一般参数 |
|
供电方式 |
USB3接口供电 |
功耗 |
<2.11W |
温度 |
工作温度 -20~60℃,储藏温度-40~85℃ |
湿度 |
20%-80%,无冷凝 |
尺寸 |
33mm×33mm×38mm |
重量 |
70g |
镜头接口 |
C接口 |
软件 |
完整的SDK开发包/ToupView |
操作系统 |
Win32/WinRT/Linux/macOS/Android |
认证 |
CE,FCC |
订购代码
传感器型号与尺寸
像素(μm)
动态范围
信噪比
数据接口
FPS/分辨率
采样平均
曝光时间
外形尺寸
5.0MP IMX992
SWIR5000KMB-UMV
20240129
5.0M/IMX992(M,GS)
1/1.4” (8.94x7.09)
Without TEC
3.45x3.45
51.5dB
48.5dB
USB3
61.9@2560x2048
135.7@1280x1024
1x1
1x1
15us~60s
33mm
3.0MP IMX993
SWIR3000KMB-UMV
20240612
3.0M/IMX993(M,GS)
1/1.8”(7.07x5.3)
Without TEC
3.45x3.45
51.5dB
48.5dB
USB3
93@2048x1536
176@1024x768
1x1
1x1
15us~60s
33mm
1.3MP IMX990
SWIR1300KMB-UMV
20231102
1.3M/IMX990(M,GS)
1/2”(6.40x5.12)
Without TEC
5x5
58.7dB
52.6dB
USB3
223@1280x1024
428@640x512
1x1
1x1
15us~60s
33mm
0.33MP IMX991
SWIR330KMB-UMV
20231102
0.33M/IMX991(M,GS)
1/4”(3.20x2.56)
Without TEC
5x5
58.7dB
52.6dB
USB3
428.1@640x512
227.7@320x256
1x1
1x1
15us~60s
33mm
* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG版本。
