简介

SWIR系列相机

SWIR系列是采用SONY或国产铟镓砷芯片的USB3 / GigE / 10G / CameraLink接口的短波红外相机，具有高量子效率和高灵敏度的特点，适合不同工业细分领域的众多常见SWIR应用。

SWIR系列相机的基本特性如下：

400-1700nm（波段响应范围）版本采用SONY SenSWIR铟镓砷芯片
900-1700nm（波段响应范围）版本采用国产铟镓砷芯片
分辨率覆盖5MP-0.33MP
提供制冷版本或非制冷版本
精准控温，温差可达低于环境温度10-25摄氏度
400-1700nm / 900-1700nm宽光谱响应范围
15um /5um / 3.45um像元
全局快门
USB3 / GigE / 10G / CameraLink / 模拟AV 等多种数据接口
最高14-bit ADC
4Gb内存
支持外部IO触发控制
超越官方参数的高帧率
支持现场更新固件
接受OEM定制开发

应用

半导体观察

远距离观察

水果水分观察

温度观察

农业：通过多旋翼飞行器进行的光谱遥感应用

回收行业：塑料、垃圾和其他材料的材料分拣

饮料行业：不透明容器中的液位检测

玻璃行业：高温玻璃透视缺陷检测

相关型号（SWIR全系列）

型号	传感器型号与尺寸	像素(μm)	G光灵敏度暗电流	数据接口	FPS/分辨率	采样平均	曝光时间外形尺寸
5.0MP IMX992
SWIR5000KMA	5.0M/IMX992(M,GS) 1/1.4”(8.94x7.09) Built-in TEC	3.45x3.45	51.5dB 48.5dB	USB3	61.9@2560x2048 135.7@1280x1024	1x1 1x1	15us~60s 80mm
SWIR5000KMA-10G	5.0M/IMX992(M,GS) 1/1.4” (8.94x7.09) Built-in TEC	3.45x3.45	51.5dB 48.5dB	10G	165@2560x2048 322@1280x1024	1x1 1x1	15us~60s 80mm
SWIR5000KMA-CL	5.0M/IMX992(M,GS) 1/1.4” (8.94x7.09) Built-in TEC	3.45x3.45	51.5dB 48.5dB	CameraLink	100@2560x2048 322@1280x1024	1x1 1x1	15us~60s 80mm
SWIR5000KMB	5.0M/IMX992(M,GS) 1/1.4” (8.94x7.09) External TEC	3.45x3.45	51.5dB 48.5dB	USB3	61.9@2560x2048 135.7@1280x1024	1x1 1x1	15us~60s 80mm
SWIR5000KMB-UMV	5.0M/IMX992(M,GS) 1/1.4” (8.94x7.09) Without TEC	3.45x3.45	51.5dB 48.5dB	USB3	61.9@2560x2048 135.7@1280x1024	1x1 1x1	15us~60s 33mm
3.0MP IMX993
SWIR3000KMA	3.0M/IMX993(M,GS) 1/1.8”(7.07x5.3) Built-in TEC	3.45x3.45	51.5dB 48.5dB	USB3	93@2048x1536 176@1024x768	1x1 1x1	15us~60s 80mm
SWIR3000KMA-10G	3.0M/IMX993(M,GS) 1/1.8”(7.07x5.3) Built-in TEC	3.45x3.45	51.5dB 48.5dB	10G	150@2048x1536 300@1024x768	1x1 1x1	15us~60s 80mm
SWIR3000KMA-CL	3.0M/IMX993(M,GS) 1/1.8”(7.07x5.3) Built-in TEC	3.45x3.45	51.5dB 48.5dB	CameraLink	150@2048x1536 300@1024x768	1x1 1x1	15us~60s 80mm
SWIR3000KMB	3.0M/IMX993(M,GS) 1/1.8”(7.07x5.3) External TEC	3.45x3.45	51.5dB 48.5dB	USB3	93@2048x1536 176@1024x768	1x1 1x1	15us~60s 80mm
SWIR3000KMB-UMV	3.0M/IMX993(M,GS) 1/1.8”(7.07x5.3) Without TEC	3.45x3.45	51.5dB 48.5dB	USB3	93@2048x1536 176@1024x768	1x1 1x1	15us~60s 33mm
1.3MP IMX990
SWIR1300KMA	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) Built-in TEC	5x5	58.7dB 52.6dB	USB3	200@1280x1024 392@640x512	1x1 1x1	15us~60s 80mm
SWIR1300KMA-G	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) Built-in TEC	5x5	58.7dB 52.6dB	GigE	90@1280x1024 253@640x512	1x1 1x1	15us~60s 80mm
SWIR1300KMA-CL	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) Built-in TEC	5x5	58.7dB 52.6dB	CameraLink	200@1280x1024 392@640x512	1x1 1x1	15us~60s 80mm
SWIR1300KMB	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) External TEC	5x5	58.7dB 52.6dB	USB3	200@1280x1024 392@640x512	1x1 1x1	15us~60s 80mm
SWIR1300KMB-G	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) External TEC	5x5	58.7dB 52.6dB	GigE	90@1280x1024 253@640x512	1x1 1x1	15us~60s 80mm
SWIR1300KMB-UMV	1.3M/IMX990(M,GS) 1/2”(6.40x5.12) Without TEC	5x5	58.7dB 52.6dB	USB3	223@1280x1024 428@640x512	1x1 1x1	15us~60s 33mm
0.33MP IMX991
SWIR330KMA	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) Built-in TEC	5x5	58.7dB 52.6dB	USB3	400@640x512 753@320x256	1x1 1x1	15us~60s 80mm
SWIR330KMA-G	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) Built-in TEC	5x5	58.7dB 52.6dB	GigE	258.8@640x512 486.1@320x256	1x1 1x1	15us~60s 80mm
SWIR330KMA-CL	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) Built-in TEC	5x5	58.7dB 52.6dB	CameraLink	400@640x512 753@320x256	1x1 1x1	15us~60s 80mm
SWIR330KMB	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) External TEC	5x5	58.7dB 52.6dB	USB3	400@640x512 753@320x256	1x1 1x1	15us~60s 80mm
SWIR330KMB-G	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) External TEC	5x5	58.7dB 52.6dB	GigE	258.8@640x512 486.1@320x256	1x1 1x1	15us~60s 80mm
SWIR330KMB-UMV	0.33M/IMX991(M,GS) 1/4”(3.20x2.56) Without TEC	5x5	58.7dB 52.6dB	USB3	428.1@640x512 227.7@320x256	1x1 1x1	15us~60s 33mm

* -G：GigE ；-10G： 10G接口；-CL：CameraLink接口；-UMV：Unmanned Vehicl，配合飞行器或无人机使用，相机外形尺寸偏小；

* C：彩色；M：黑白；UV：紫外；RS：卷帘快门；GS：全局快门；

* Built-in TEC：TEC在传感器内部，制冷温差在25℃；External TEC：TEC在传感器外部，制冷温差在10℃；Without TEC：非制冷版本，相机外形尺寸小。

* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保护玻璃）定制版本。

订购代码	传感器型号与尺寸	像素(μm)	动态范围信噪比	数据接口	FPS/分辨率	国产化指标	曝光时间外形尺寸
订购代码	传感器型号与尺寸	像素(μm)	动态范围信噪比	数据接口	FPS/分辨率	国产化指标	曝光时间外形尺寸
1.3MP 1280 x 1024
SWIR1302KMB-U200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	USB3	200@1280x1024	关键器件国产	16us~1s 68mm
SWIR1302KMB-10G	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	10G	200@1280x1024	关键器件国产	16us~1s 68mm
SWIR1302KMA-CL200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	全国产	16us~1s 68mm
SWIR1302KMB-CL200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	关键器件国产	16us~1s 68mm
0.33MP 640 x 512
SWIR331KMB-U700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	USB3	724@640x512	关键器件国产	16us~5s 68mm
SWIR331KMB-G125	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	125@640x512	关键器件国产	25us~5s 68mm
SWIR331KMB-G350	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512	关键器件国产	25us~5s 68mm
SWIR331KMB-G700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512 700@320x256	关键器件国产	25us~5s 68mm
SWIR331KMA-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	全国产	16us~1s 68mm
SWIR331KMA-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	全国产	16us~1s 68mm
SWIR331KMA-CL1000 2024Q4	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	全国产	16us~1s 68mm
SWIR331KMB-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	关键器件国产	16us~1s 68mm
SWIR331KMB-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	关键器件国产	16us~1s 68mm
SWIR331KMB-CL1000 2024Q3	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	关键器件国产	16us~1s 68mm

* SWIR331KMB-G700的帧率受网络接口限制，满分辨率下只能达到360fps，可通过ROI提升帧率；

* SWIR331KMB-U700和SWIR331KMB-G125可提供C0（Class0）版本，支持长曝光模式，深度制冷到-45℃；

* Built-in TEC：TEC在传感器内部，制冷温差在25℃。

详细参数

400-1700（波段响应范围）相机参数指标

型号参数	SWIR5000KMA
型号参数	500万像素 1/1.4” CMOS USB3 工业相机
相机参数
传感器型号	Sony IMX992-AABA-C
传感器类型	InGaAs
光谱范围	400nm-1700nm
像元尺寸	3.45 µm x 3.45 µm
靶面尺寸	1/1.4”
ADC	12 Bit / 8 Bit
帧率&分辨率	8 Bit：61.9fps@2560x2048、135.7fps@1280x1024 12 Bit：35.5fps@2560x2048、135.7fps@1280x1024
硬件图像缓存	512MByte
转换增益	10.3e/ADU（HCG）17.29e/ADU（LCG）
动态范围	51.36dB（HCG）51.47dB（LCG）
读出噪声	111.88e（HCG）186.61e（LCG）
满井电荷	41.39ke（HCG）69.92ke（LCG）
最大信噪比	46.17dB（HCG）48.45dB（LCG）
灵敏度	TBD
暗电流	TBD
增益范围	1x-15x
曝光时间范围	15µs-60sec
快门模式	全局快门
Binning模式	软件2x2, 3x3, 4x4
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	8bit / 12bit
制冷温差	低于室温25°C
滤光片	400-1800nm（标配）；1030-1800nm（选配）
CRA	2.35度
一般参数
供电方式	USB3接口供电 / 12V电源适配器供电
功耗	<2.1W（非制冷） / <25W（制冷）
温度	工作温度 -20~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	80mm×80mm×45.5mm
重量	<390g
镜头接口	C接口
软件	完整的SDK开发包/ToupView
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE，FCC

型号参数	SWIR3000KMA
型号参数	300万像素 1/1.8” CMOS USB3 工业相机
相机参数
传感器型号	Sony IMX993-AABA-C
传感器类型	InGaAs
光谱范围	400nm-1700nm
像元尺寸	3.45 µm x 3.45 µm
靶面尺寸	1/1.8”
ADC	12 Bit / 8 Bit
帧率&分辨率	8 Bit：93fps@2048x1536、176fps@1024x768 12 Bit：57fps@2048x1536、176fps@1024x768
硬件图像缓存	512MByte
转换增益	10.3e/ADU（HCG）17.29e/ADU（LCG）
动态范围	51.36dB（HCG）51.47dB（LCG）
读出噪声	111.88e（HCG）186.61e（LCG）
满井电荷	41.39ke（HCG）69.92ke（LCG）
最大信噪比	46.17dB（HCG）48.45dB（LCG）
灵敏度	TBD
暗电流	TBD
增益范围	1x-15x
曝光时间范围	15µs-60sec
快门模式	全局快门
Binning模式	软件2x2, 3x3, 4x4
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	8bit / 12bit
制冷温差	低于室温25°C
滤光片	400-1800nm（标配）；1030-1800nm（选配）
CRA	2.35度
一般参数
供电方式	USB3接口供电 / 12V电源适配器供电
功耗	<2.1W（非制冷） / <25W（制冷）
温度	工作温度 -20~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	80mm×80mm×45.5mm
重量	<390g
镜头接口	C接口
软件	完整的SDK开发包/ToupView
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE，FCC

型号参数	SWIR1300KMA
型号参数	130万像素 1/2” CMOS USB3 工业相机
相机
传感器型号	Sony IMX990-AABA-C
传感器类型	InGaAs
光谱范围	400nm-1700nm
像元尺寸	5.0 µm x 5.0 µm
靶面尺寸	1/2”
ADC	12 Bit / 8 Bit
帧率&分辨率	8 Bit：200fps@1280 x 1024、392fps@640 x 512 12 Bit：108fps@1280 x 1024、209fps@640 x 512
硬件图像缓存	512MByte
转换增益	44.3e/ADU
动态范围	58.7dB
读出噪声	211e
满井电荷	181.6ke
最大信噪比	52.6dB
灵敏度	121mV
暗电流	383e/s(0°C) 510e/s(10°C) 638e/s(20°C)
增益范围	1x-15x
曝光时间范围	15µs-60sec
快门模式	全局快门
Binning模式	软件2x2, 3x3, 4x4
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	8bit / 12bit
制冷温差	低于室温25°C
滤光片	400-1800nm（标配）；1030-1800nm（选配）
CRA	2.35度
一般参数
供电方式	USB3接口供电 / 12V电源适配器供电
功耗	<2.1W(非制冷) / <25W(制冷)
温度	工作温度 -20~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	80mm×80mm×45.5mm
重量	<390g
镜头接口	C接口
软件	完整的SDK开发包/ToupView
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE，FCC

当环境温度25.5度时，相机放置于木质桌面上，8bit模式下曝光时间1.5ms时

分辨率	是否超频	帧率	功率	传感器内部温度
1280*1024	关闭	135fps	1.75W	42.3
1280*1024	开启	223fps	2.11W	43.2
640*512	关闭	258fps	1.51W	38.1
640*512	开启	428fps	1.75W	40

型号参数	SWIR330KMA
型号参数	33万像素 1/4” CMOS USB3 工业相机
相机
传感器型号	Sony IMX991-AABA-C
传感器类型	InGaAs
光谱范围	400nm-1700nm
像元尺寸	5.0 µm x 5.0 µm
靶面尺寸	1/4”
ADC	12 Bit / 8 Bit
帧率&分辨率	8 Bit：400fps@640 x 512、753fps@320 x 256 12 Bit：212fps@640 x 512、400fps@320 x 256
硬件图像缓存	512MByte
转换增益	42.29e/ADU
动态范围	59.7dB
读出噪声	176.7e
满井电荷	173.23ke
最大信噪比	52.39dB
灵敏度	121mV
暗电流	383e/s(0°C) 510e/s(10°C) 638e/s(20°C)
增益范围	1x-15x
曝光时间范围	15µs-60sec
快门模式	全局快门
Binning模式	软件2x2，3x3，4x4
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	8bit / 12bit
制冷温差	低于室温25°C
滤光片	400-1800nm（标配）；1030-1800nm（选配）
CRA	2.35度
一般参数
供电方式	USB3接口供电 / 12V电源适配器供电
功耗	<2.1W（非制冷） / <25W（制冷）
温度	工作温度 -20~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	80mm×80mm×45.5mm
重量	<390g
镜头接口	C接口
软件	完整的SDK开发包/ToupView
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE，FCC

当环境温度25.5度时，相机放置于木质桌面上，8bit模式下曝光时间1.5ms时

分辨率	是否超频	帧率	功率	传感器内部温度
1280*1024	关闭	135fps	1.75W	42.3
1280*1024	开启	223fps	2.11W	43.2
640*512	关闭	258fps	1.51W	38.1
640*512	开启	428fps	1.75W	40

900-1700（波段响应范围）相机参数指标

型号参数	SWIR1302KMB-CL200
型号参数	130万像素 1.5” InGaAs CameraLink相机
相机
传感器型号	国产1280x1024
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	1.5”
ADC	14-bit
帧率&分辨率	200fps@1280 x 1024
内存	512MB
QE	≥70@1.55μm
转换增益	1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1（仅参考）
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG) （仅参考）
满井电荷	1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG) （仅参考）
暗电流	30fa@0.1V&18℃（仅参考）
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 14
制冷温差	低于室温40摄氏度
相机类型	高性能
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×89.8mm
重量	485g
镜头接口	M42
软件	提供SDK开发包和基于Delsa采集卡的CLView软件

*1： LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号参数	SWIR331KMB-U700
型号参数	33万像素 3/4” InGaAs USB相机
相机
传感器型号	国产 640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	3/4”
ADC	14-bit
帧率&分辨率	8bit: 724@640x512 Packet12：724@640x512 14bit：579@640x512
内存	512MB
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井电荷	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG) *1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14 / Packet12
制冷温差	低于室温40摄氏度
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包/ToupView

*1： LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

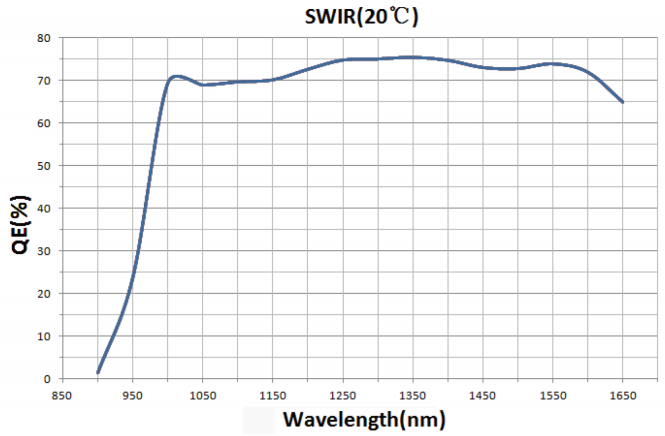

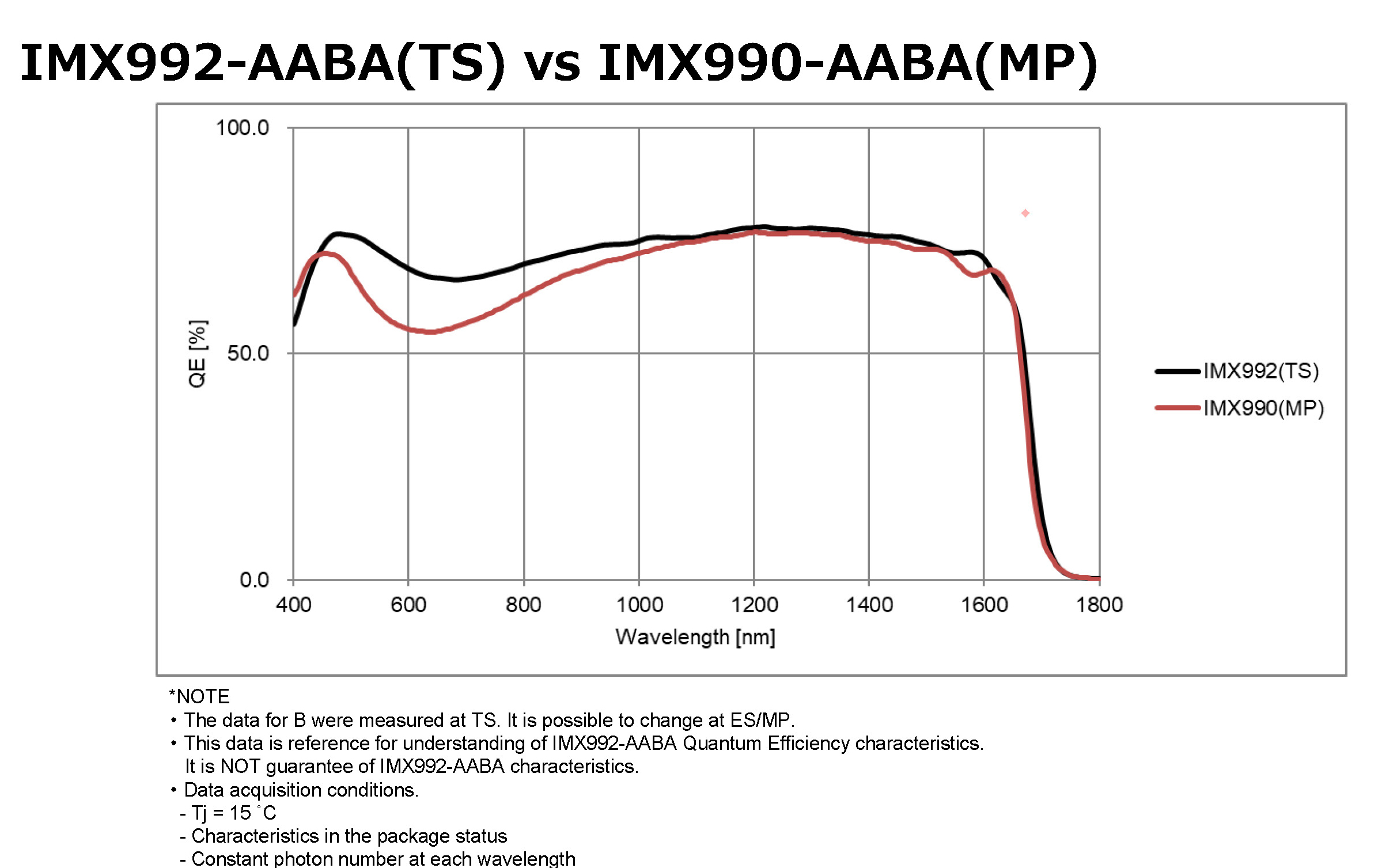

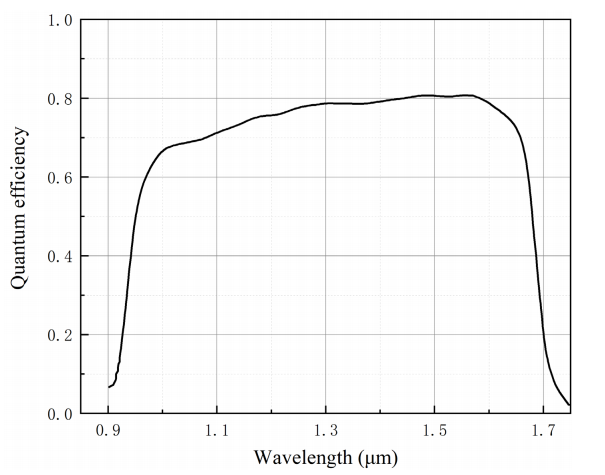

量子效率/QE

相机接口及外观尺寸

SWIR 400-1700相机外形尺寸

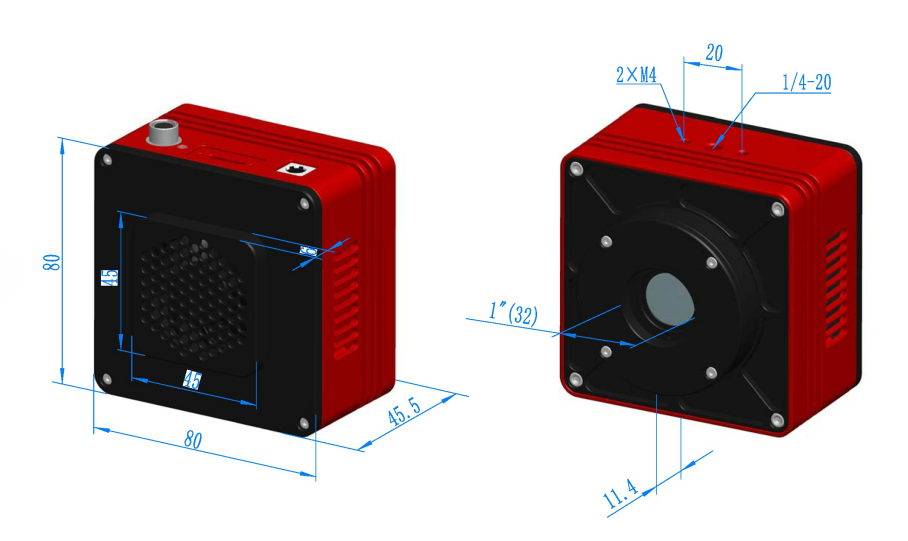

SWIR系列USB接口制冷相机外形尺寸(mm)

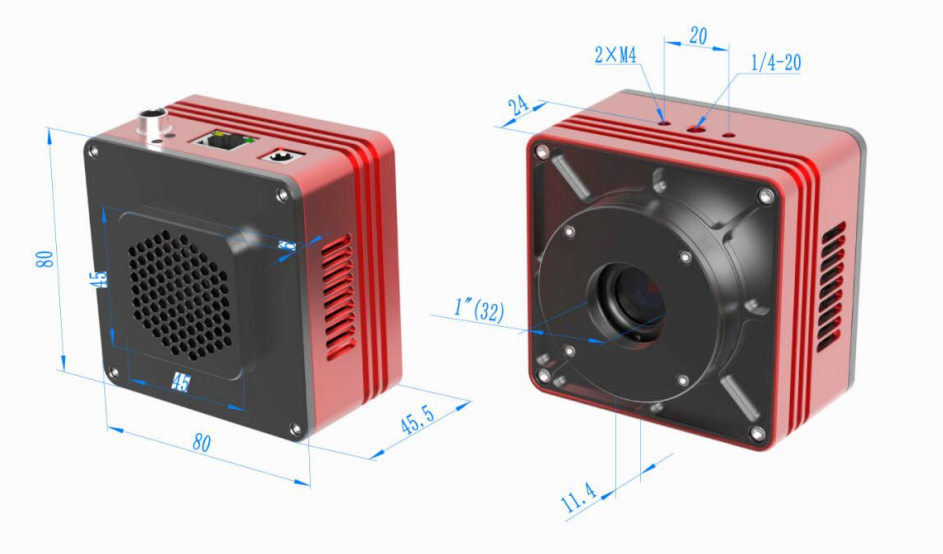

SWIR系列GigE接口制冷相机外形尺寸(mm)

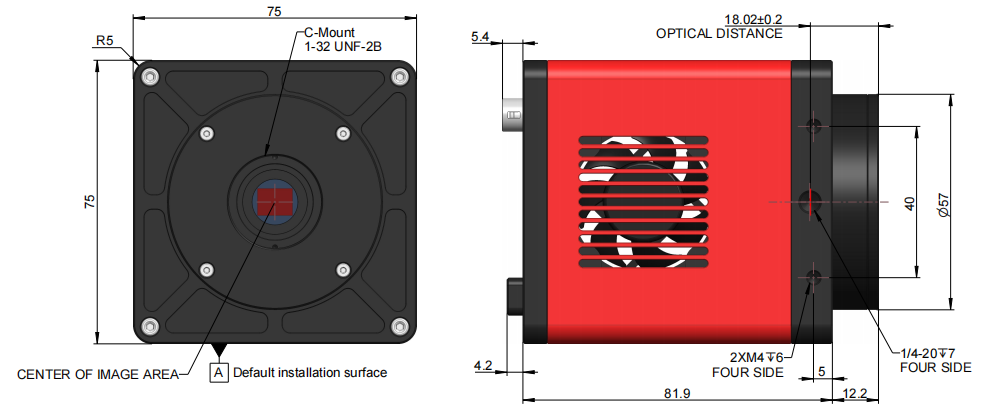

SWIR系列CameraLink接口制冷相机外形尺寸(mm)

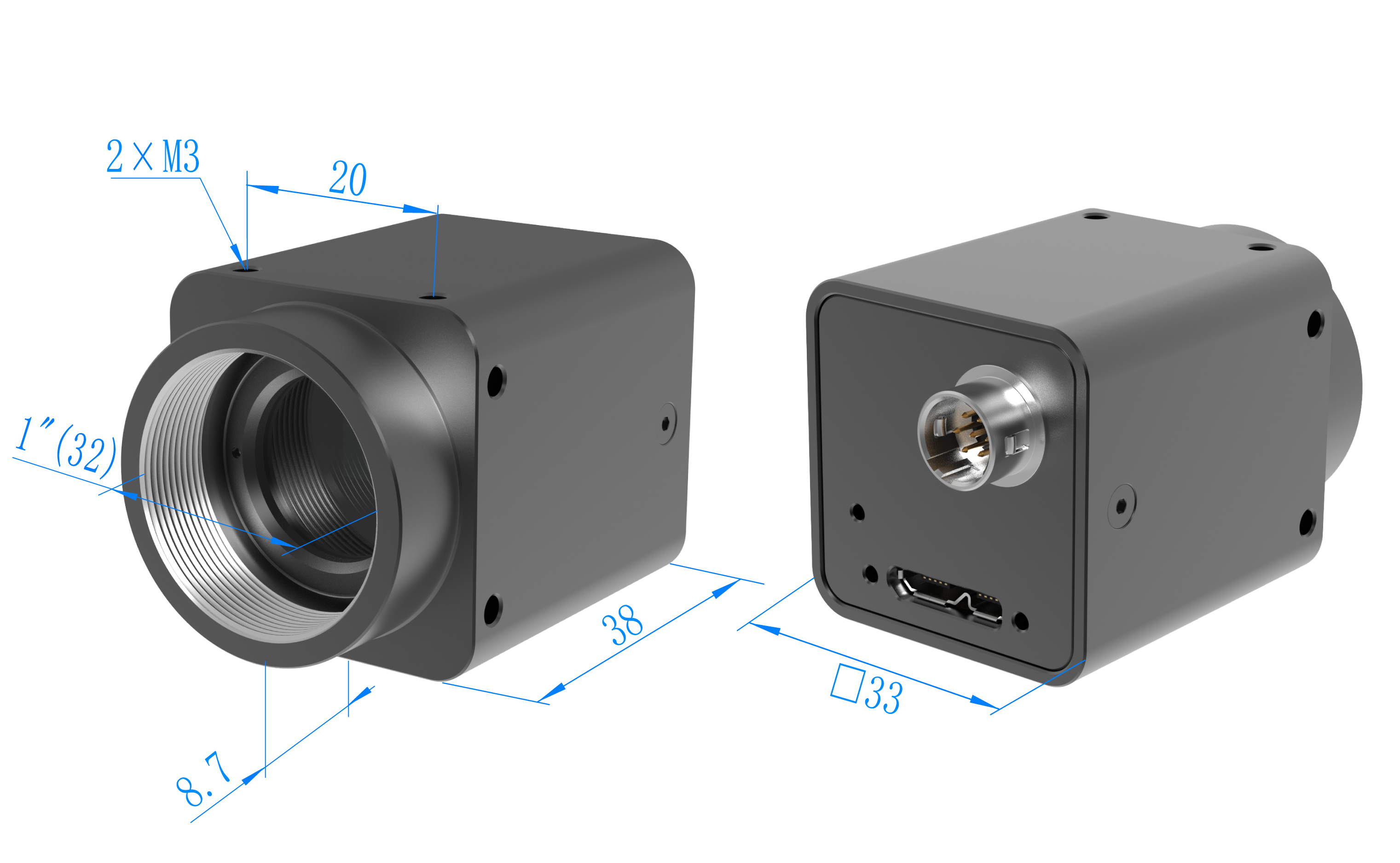

SWIR UMV系列接口非制冷相机外形尺寸(mm)

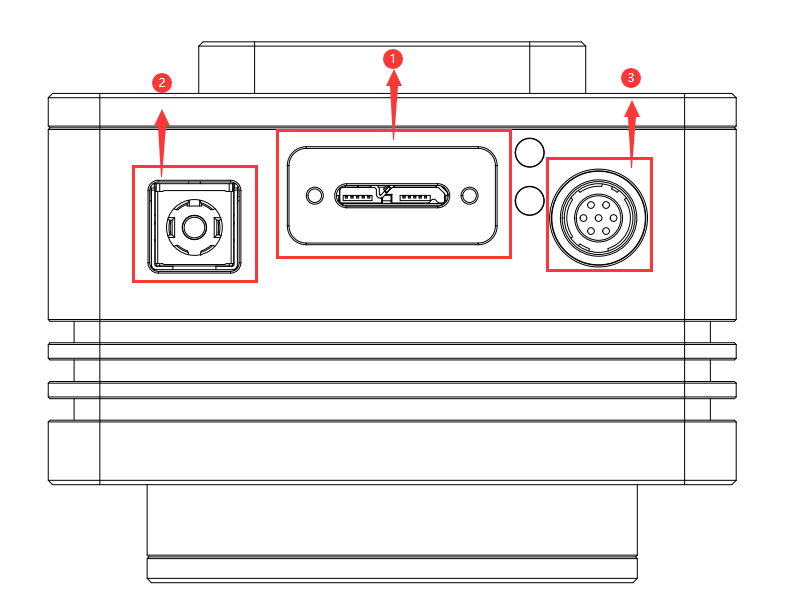

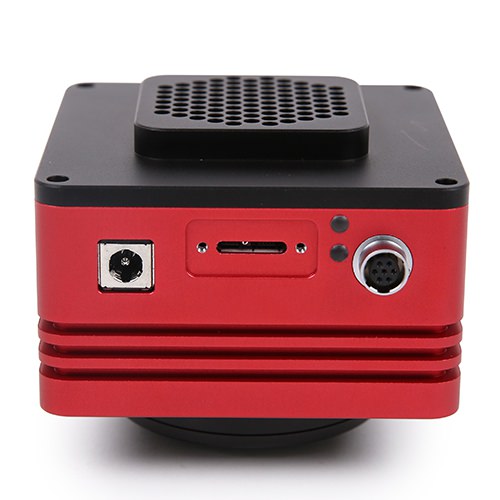

SWIR 400-1700相机接口

序号	规格
1	USB3接口
2	DC 12V电源接口
3	外部IO接口

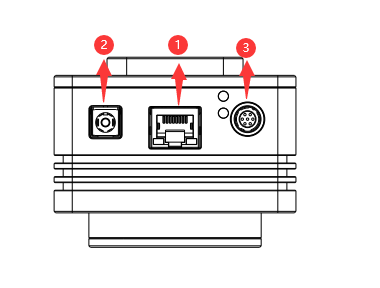

序号	规格
1	GigE接口
2	DC 12V电源接口
3	外部IO接口

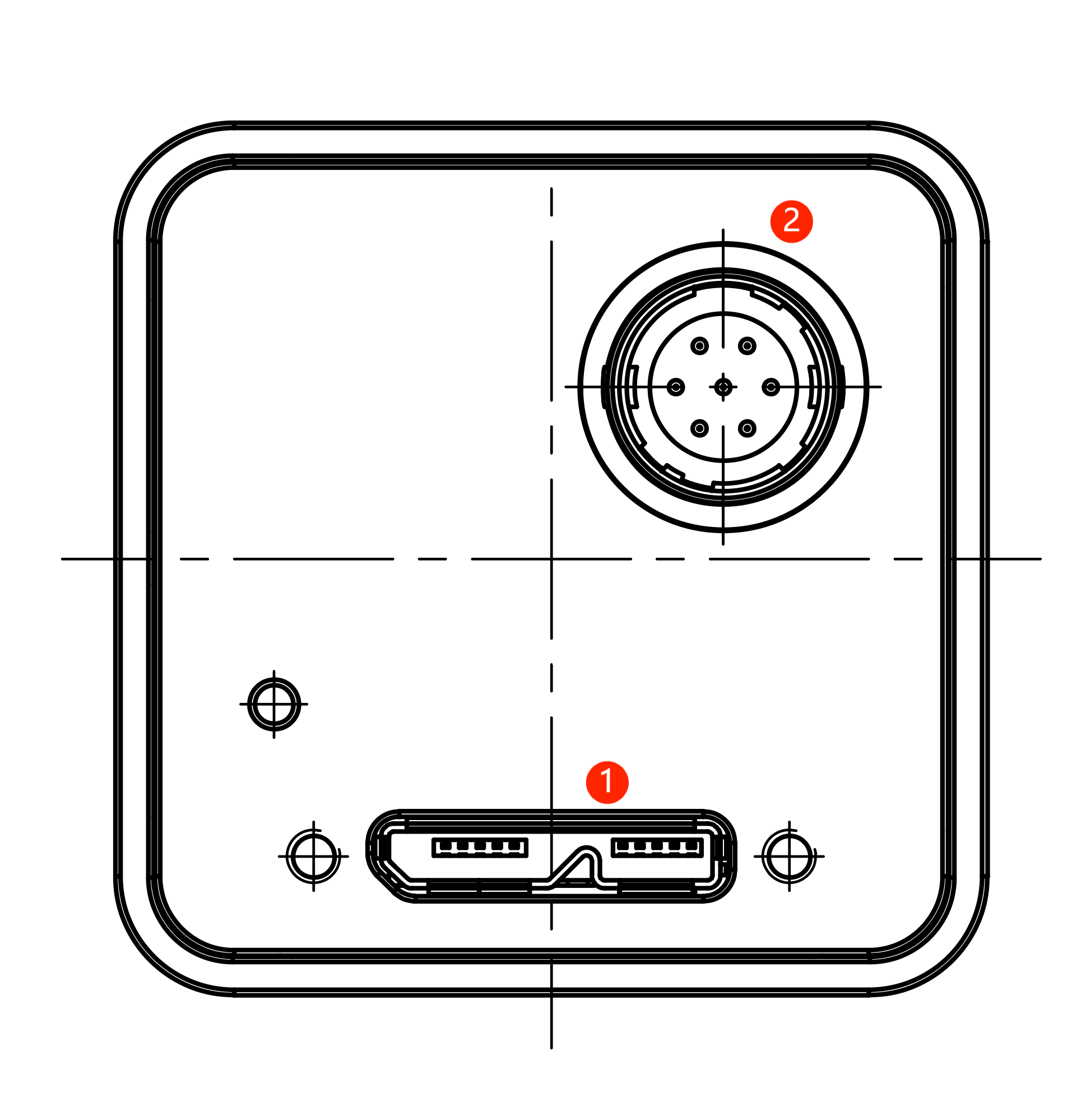

序号	规格
1	USB3接口
2	外部IO接口

序号	规格
1	GigE接口
2	DC 12V电源接口
3	外部IO接口

SWIR 900-1700相机外形尺寸

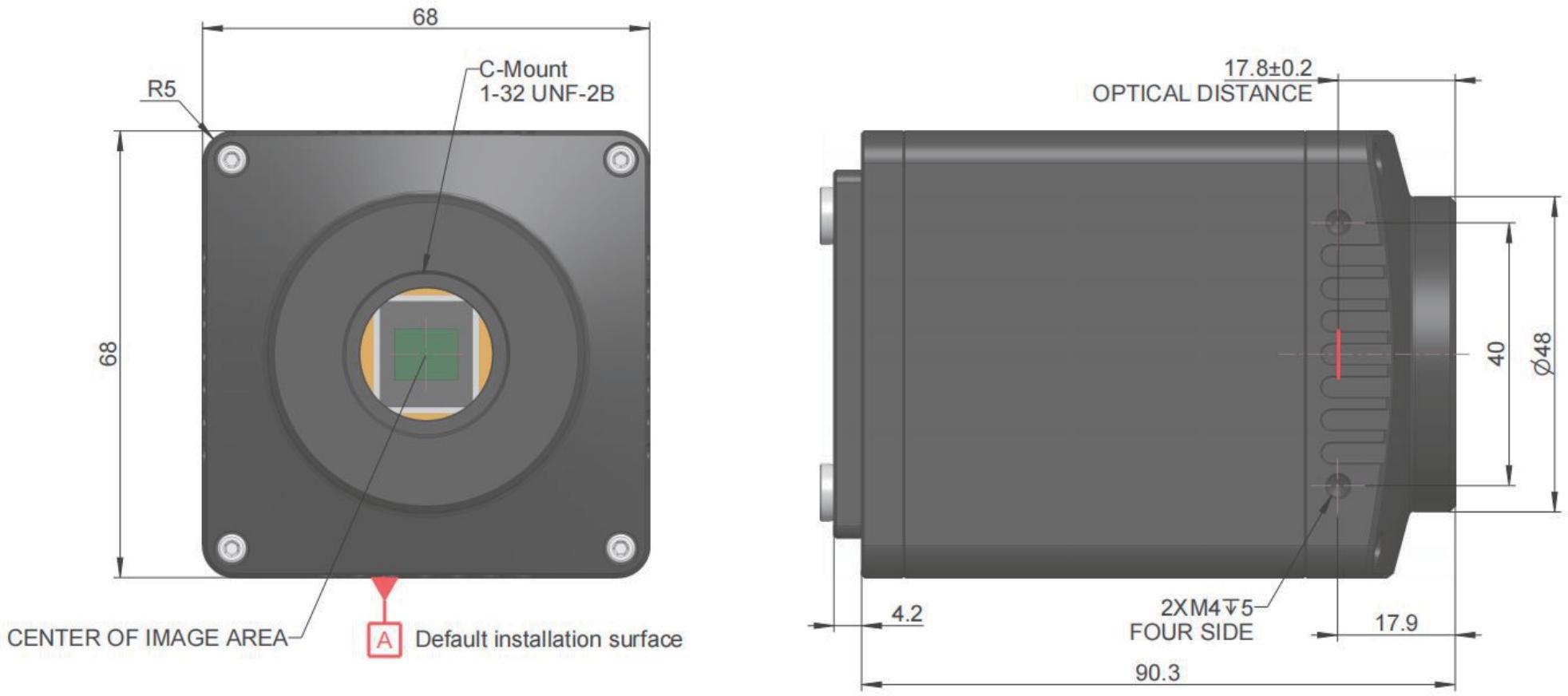

SWIR331相机外形尺寸

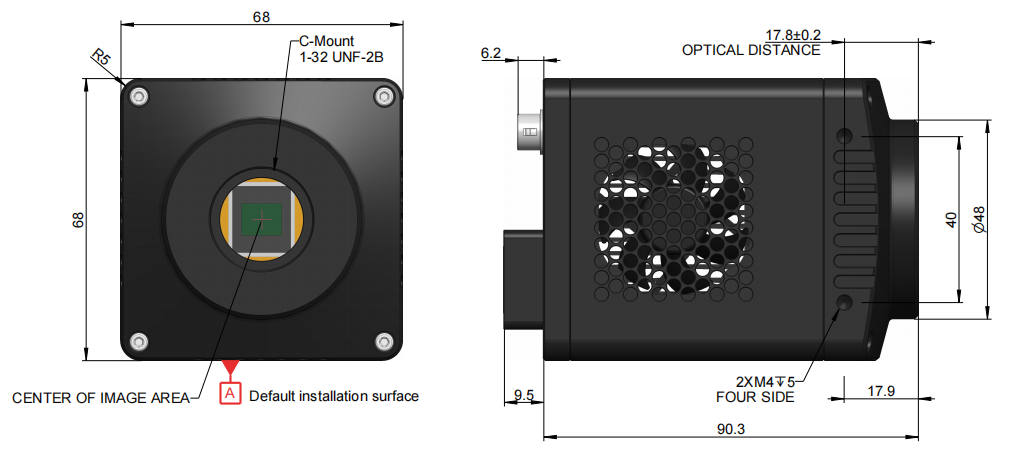

SWIR331相机 GigE接口相机前端与侧面尺寸

参数	规格
尺寸	686890.3mm
相机镜头接口	标准C mount

SWIR331相机外型尺寸规格

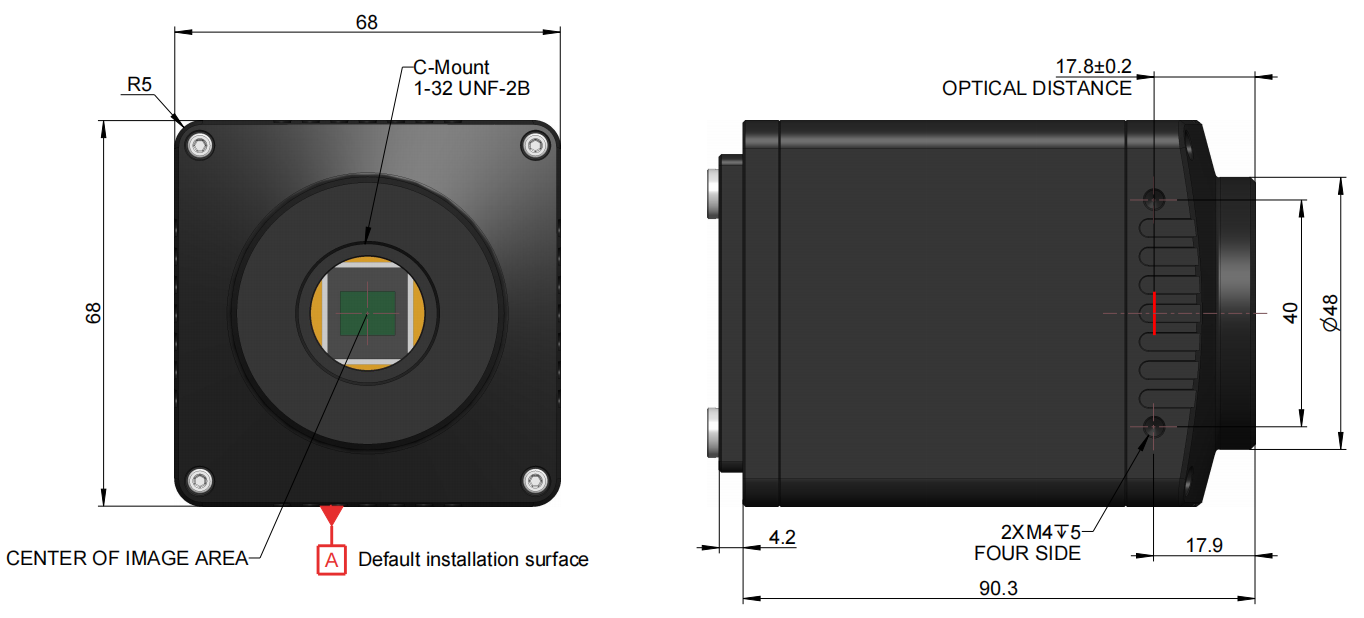

SWIR331相机 USB接口相机前端与侧面尺寸

参数	规格
尺寸	686890.3mm
相机镜头接口	标准C mount

SWIR331相机外型尺寸规格

SWIR1302相机外形尺寸

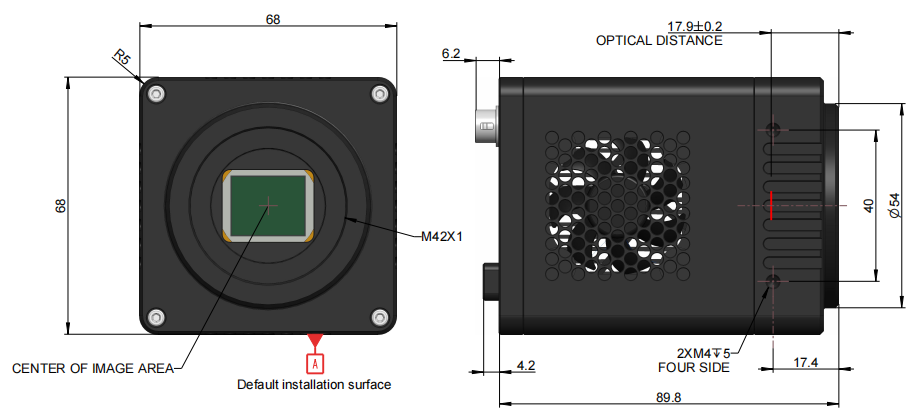

SWIR1302相机CameraLink接口相机前端与侧面尺寸

参数	规格
尺寸	686889.8mm
相机镜头接口	M42

SWIR1302相机外型尺寸规格

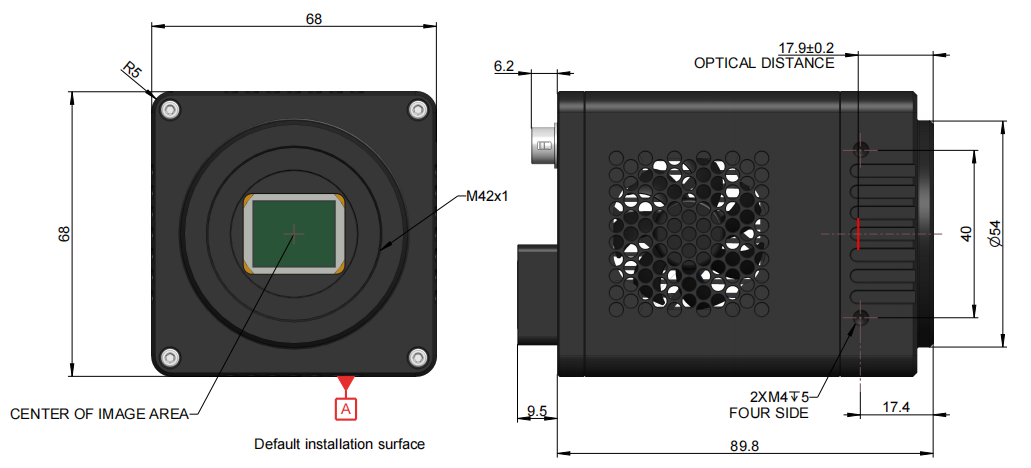

SWIR1302相机GigE接口相机前端与侧面尺寸

参数	规格
尺寸	686889.8mm
相机镜头接口	M42

SWIR1302相机外型尺寸规格

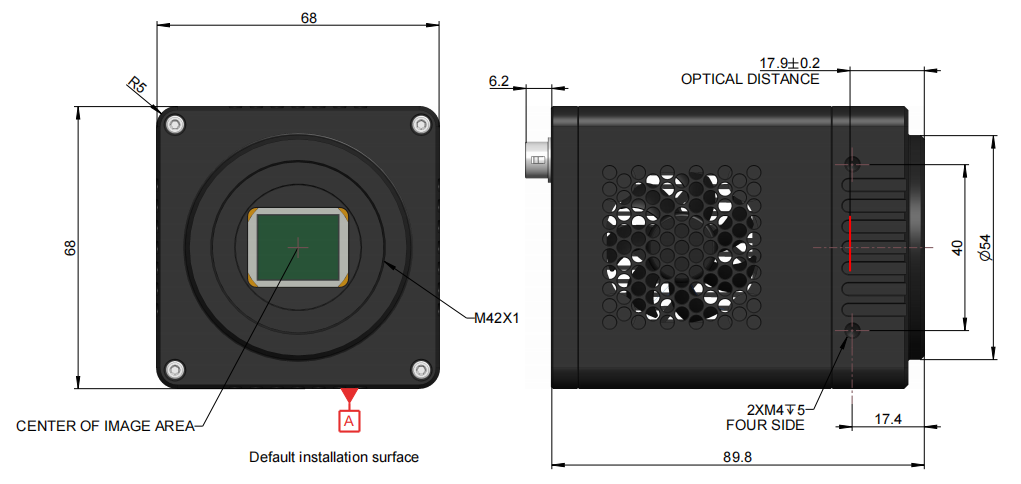

SWIR1302相机USB接口相机前端与侧面尺寸

参数	规格
尺寸	686889.8mm
相机镜头接口	M42

SWIR1302相机外型尺寸规格

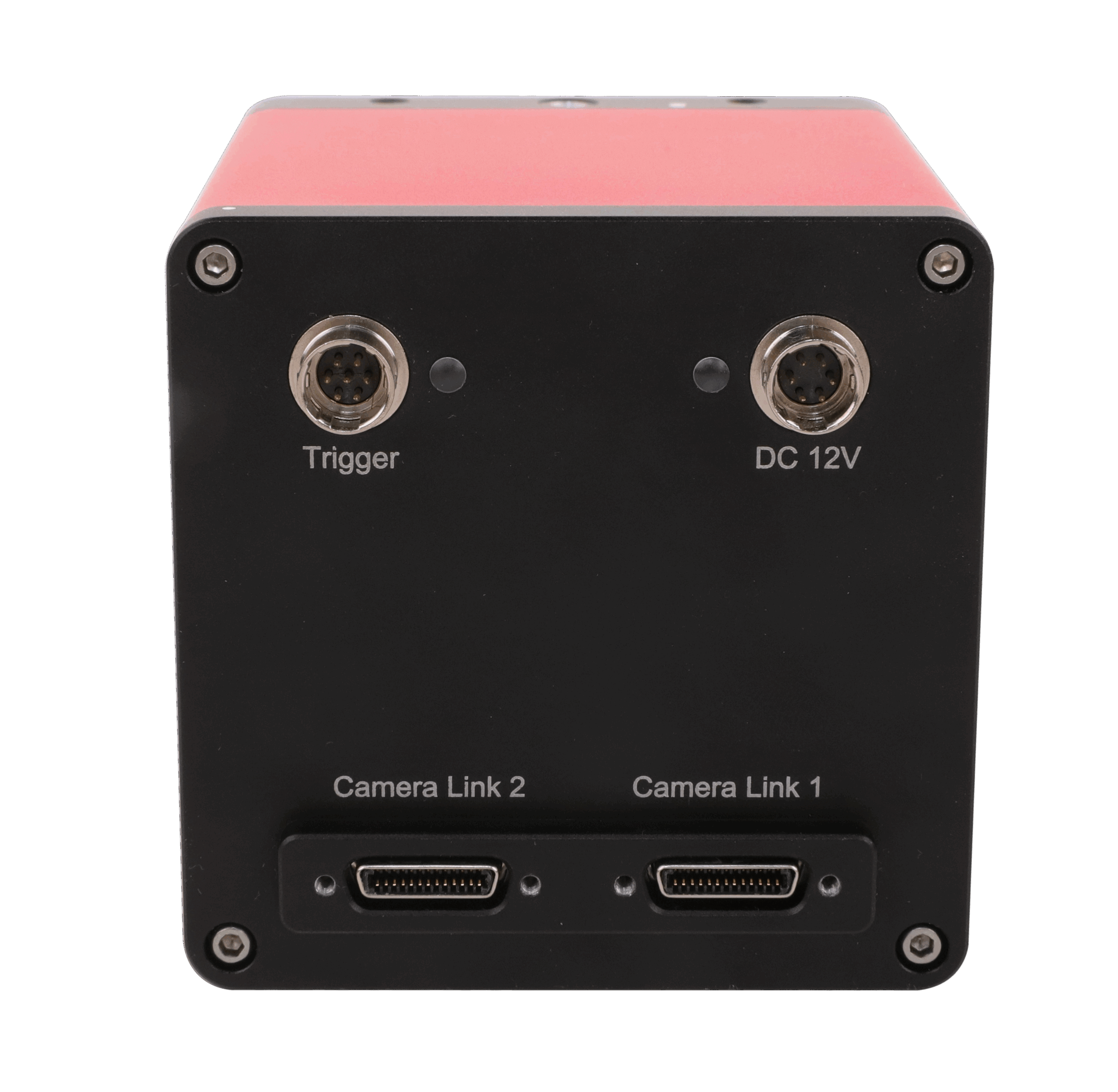

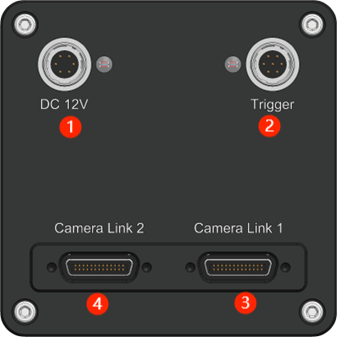

SWIR 900-1700相机接口

序号	规格
1	DC 12V电源接口
2	外部IO接口

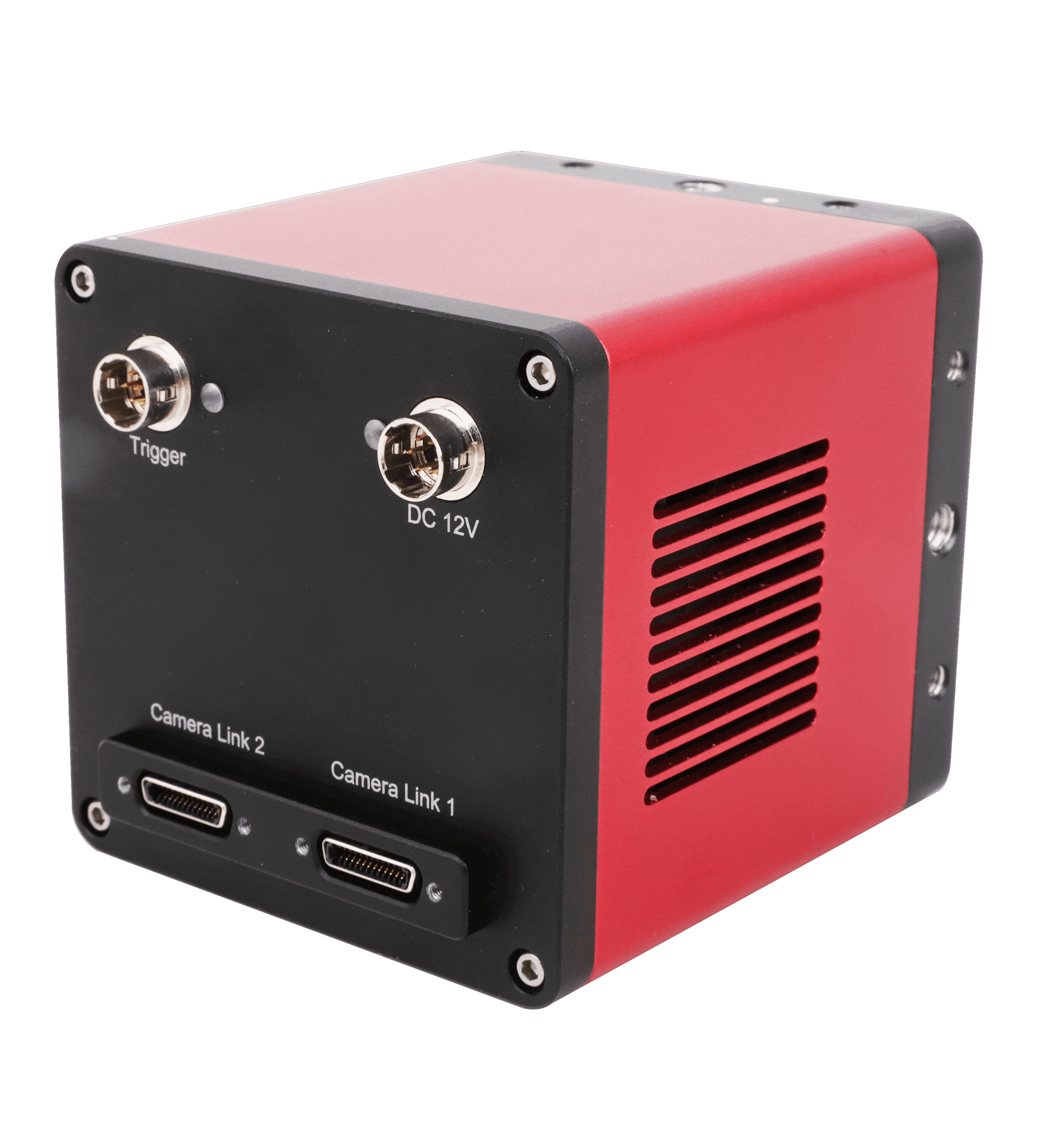

3	CameraLink1
4	CameraLink2

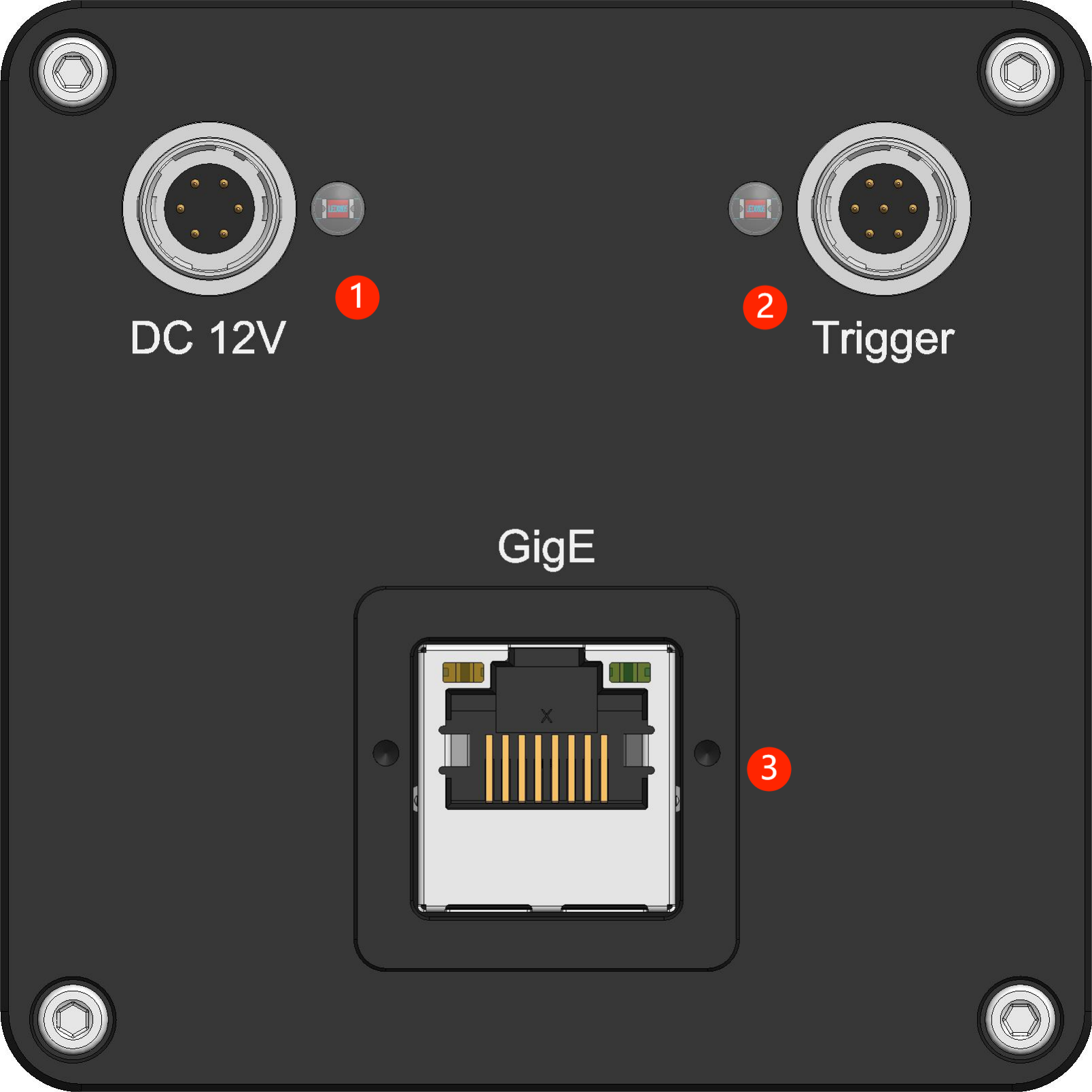

序号	规格
1	DC 12V电源接口
2	外部IO接口
3	GigE接口

序号	规格
1	DC 12V电源接口
2	外部IO接口
3	USB接口

装箱清单

400-1700（波段响应范围）相机装箱清单

标准包装列表
A	B外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
B	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
C	SWIR 400-1700系列USB制冷相机
D	电源线，有国标，美标，欧标，英标电源线（D1，D2，D3，D4未在图中展示）
E	电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 12V 3A
F	高速USB3 A公到B公镀金头数据线/1.5m
G	外触发控制线一根
H	U盘（内含驱动及应用软件）

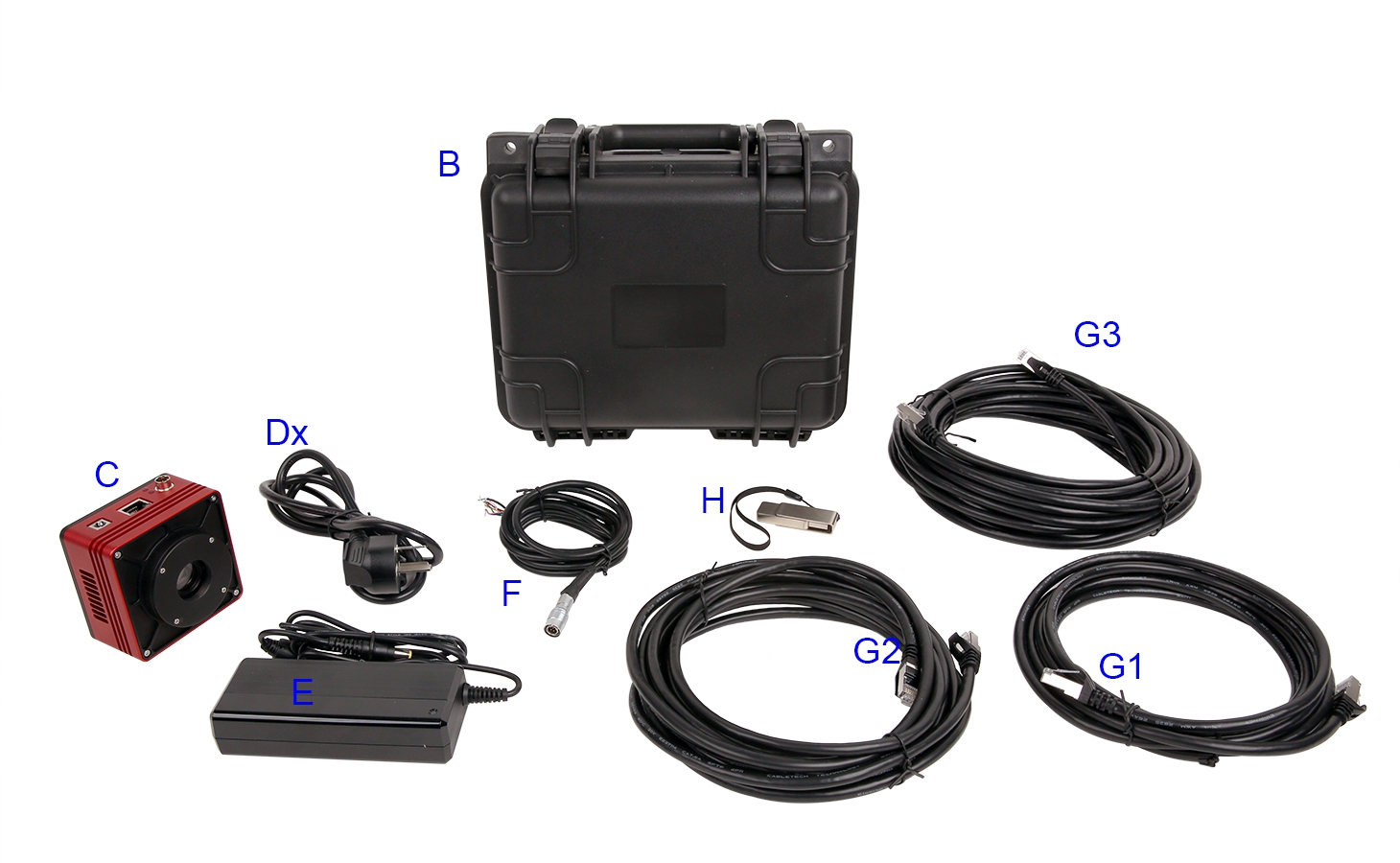

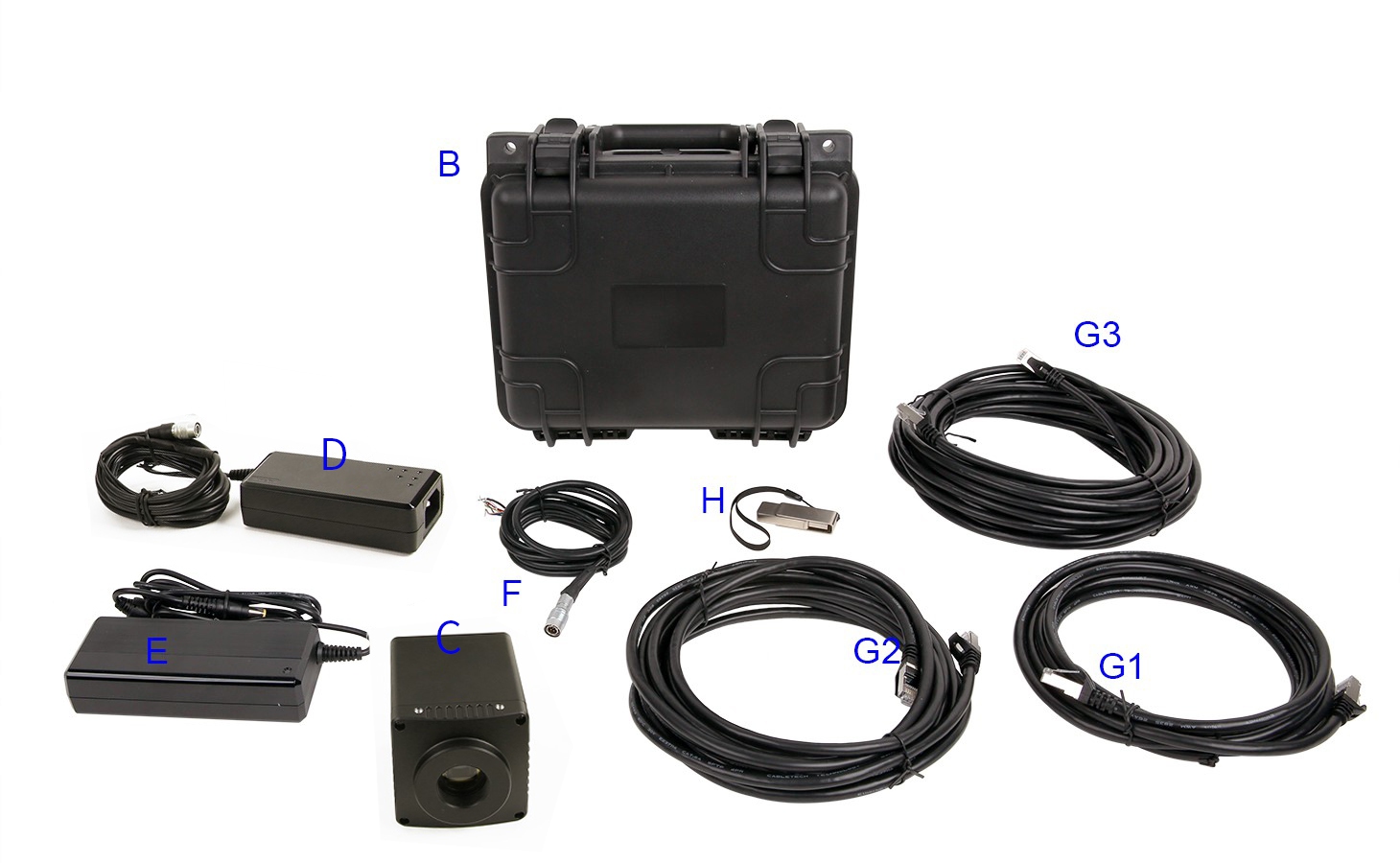

标准包装列表
A	B外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
B	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
C	SWIR 400-1700系列GigE制冷相机
D	电源线，有国标，美标，欧标，英标电源线（D1，D2，D3，D4，未在图中展示）
E	电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 12V 3A
F	外触发控制线一根
G	网线：G1：3m G2：5m G3：10m （G4：50m未在图中展示）
H	U盘（内含驱动及应用软件）

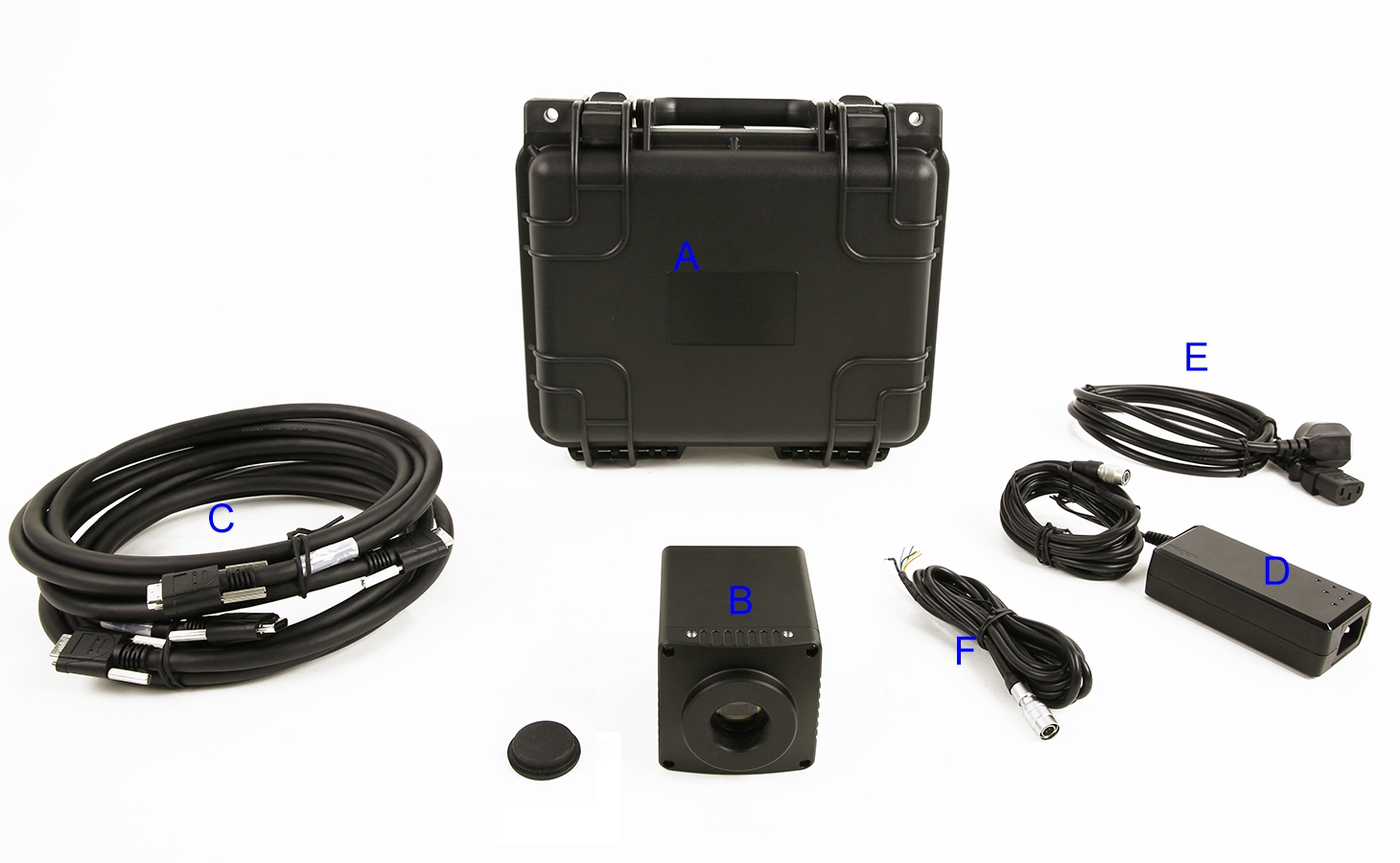

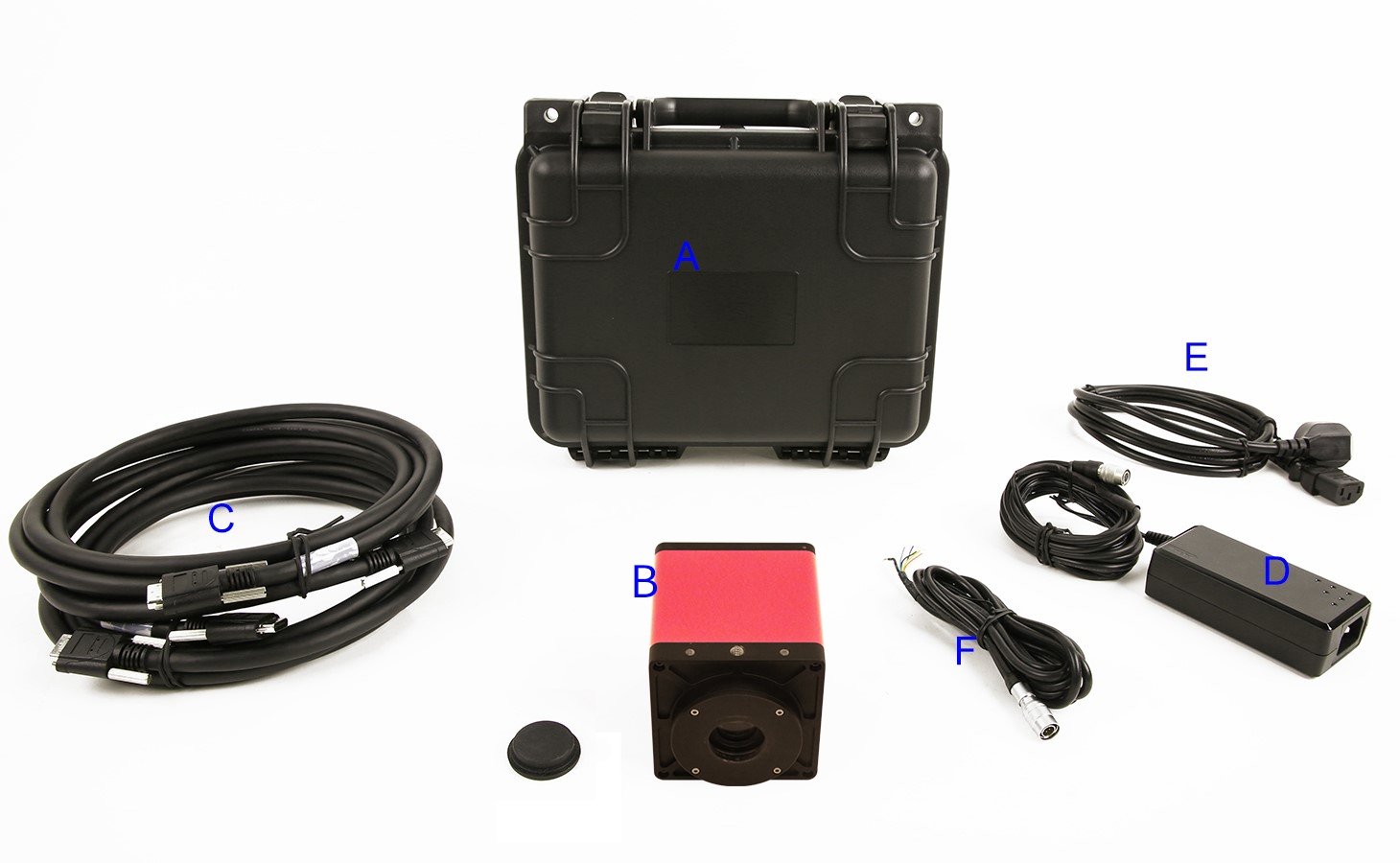

标准包装列表
A	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 400-1700 系列CL制冷相机
C	CameraLink线2根
D	12V/3A 6PIN航插电源适配器
E	电源线
F	外触发控制线一根

标准包装列表
A	B外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
B	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
C	SWIR 400-1700系列USB非制冷相机
D	高速USB3 A公到B公镀金头数据线/1.5m
E	外触发控制线一根
F	U盘（内含驱动及应用软件）

900-1700（波段响应范围）相机装箱清单

标准包装列表
A	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相机
C	CameraLink线2根
D	12V/3A 6PIN航插电源适配器
E	电源线
F	外触发控制线一根

标准包装列表
A	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相机
C	CameraLink线2根
D	12V/3A 6PIN航插电源适配器
E	电源线
F	外触发控制线一根

标准包装列表
A	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相机
C	CameraLink线2根
D	12V/3A 6PIN航插电源适配器
E	电源线
F	外触发控制线一根

选择语言

SWIR

导航

SWIR 短波红外

购买/试用/OEM/ODM 请联系我们

简介

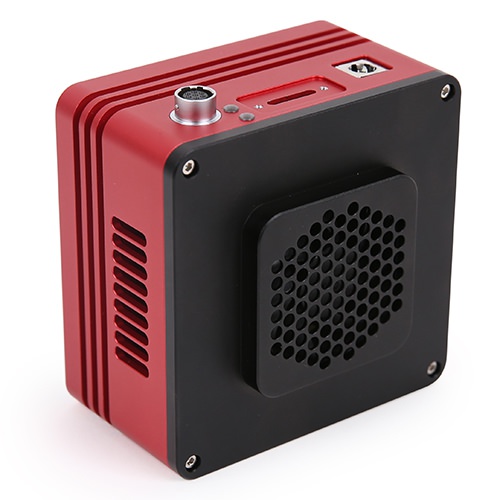

SWIR系列相机

应用

更多应用行业参考：

相关型号（SWIR全系列）

SWIR 400-1700（波段响应范围）相机参数列表

* -G：GigE ；-10G： 10G接口；-CL：CameraLink接口；-UMV：Unmanned Vehicl，配合飞行器或无人机使用，相机外形尺寸偏小；

* C：彩色；M：黑白；UV：紫外；RS：卷帘快门；GS：全局快门；

* Built-in TEC：TEC在传感器内部，制冷温差在25℃；External TEC：TEC在传感器外部，制冷温差在10℃；Without TEC：非制冷版本，相机外形尺寸小。

* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保护玻璃）定制版本。

SWIR 900-1700（波段响应范围）相机参数列表

* SWIR331KMB-G700的帧率受网络接口限制，满分辨率下只能达到360fps，可通过ROI提升帧率；

* SWIR331KMB-U700和SWIR331KMB-G125可提供C0（Class0）版本，支持长曝光模式，深度制冷到-45℃；

* Built-in TEC：TEC在传感器内部，制冷温差在25℃。

详细参数

400-1700（波段响应范围）相机参数指标

SWIR 400-1700 5MP 3.45um IMX992 -> SWIR5000KMA相机参数指标

SWIR 400-1700 3MP 3.45um IMX993 -> SWIR3000KMA相机参数指标

SWIR 400-1700 1.3MP 5um IMX990 -> SWIR1300KMA相机参数指标

SWIR 400-1700 0.33MP 5um IMX991 -> SWIR330KMA相机参数指标

900-1700（波段响应范围）相机参数指标

SWIR 900-1700 1.3MP 15um -> SWIR1302KMB-CL200相机参数指标

*1： LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

SWIR 900-1700 0.33MP 15um -> SWIR331KMB-U700相机参数指标

*1： LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

量子效率/QE

SWIR5000KMA-G,SWIR5000KMB-G绝对QE曲线

IM992/IM993 绝对量子效率

IMX990/IMX991 绝对量子效率

SWIR1302 QE曲线

SWIR331 QE曲线

相机接口及外观尺寸

SWIR 400-1700相机外形尺寸

SWIR系列USB接口制冷相机外形尺寸

SWIR系列USB接口制冷相机外形尺寸(mm)

SWIR系列GigE接口制冷相机外形尺寸(mm)

SWIR系列GigE接口制冷相机外形尺寸(mm)

SWIR系列CameraLink接口制冷相机外形尺寸(mm)

SWIR系列CameraLink接口制冷相机外形尺寸(mm)

SWIR UMV系列接口非制冷相机外形尺寸(mm)

SWIR UMV系列接口非制冷相机外形尺寸(mm)

SWIR 400-1700相机接口

USB接口制冷相机

SWIR GigE接口制冷相机

SWIR CameraLink接口制冷相机

SWIR USB接口非制冷相机

SWIR 900-1700相机外形尺寸

SWIR331相机外形尺寸

SWIR331相机 GigE接口相机前端与侧面尺寸

SWIR331相机 GigE接口相机前端与侧面尺寸

SWIR331相机外型尺寸规格

SWIR331相机 USB接口相机前端与侧面尺寸

SWIR331相机 USB接口相机前端与侧面尺寸

SWIR331相机外型尺寸规格

SWIR1302相机外形尺寸

SWIR1302相机CameraLink接口相机前端与侧面尺寸

SWIR1302相机CameraLink接口相机前端与侧面尺寸

SWIR1302相机外型尺寸规格

SWIR1302相机GigE接口相机前端与侧面尺寸

SWIR1302相机GigE接口相机前端与侧面尺寸

SWIR1302相机外型尺寸规格

SWIR1302相机USB接口相机前端与侧面尺寸

SWIR1302相机USB接口相机前端与侧面尺寸

SWIR1302相机外型尺寸规格

SWIR 900-1700相机接口

900-1700（波段响应范围）CameraLink接口相机

900-1700（波段响应范围）GigE接口相机

900-1700（波段响应范围）USB接口相机

装箱清单

400-1700（波段响应范围）相机装箱清单

USB制冷相机装箱信息

GigE制冷相机装箱信息

CameraLink制冷相机装箱信息

USB非制冷相机装箱信息

900-1700（波段响应范围）相机装箱清单
