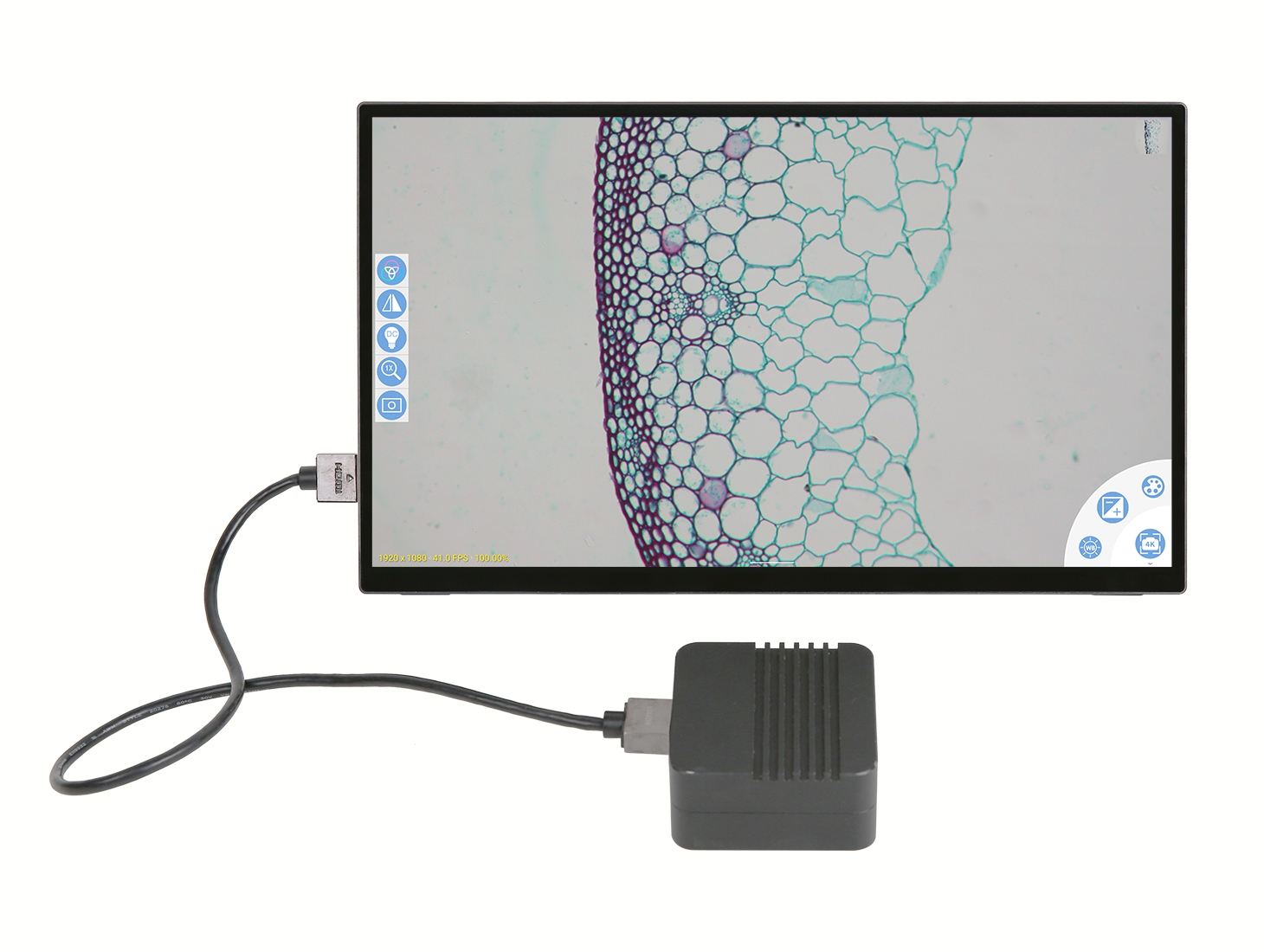

CamPI 是图谱光电推出的集强大算力与相机控制功能于一体的SoC相机智能控制平台。图谱光电研发的HCMOS系列相机仅需一根标准的HDMI线即可以实现同CamPI相机智能控制平台的连接并完成对相机的控制、显示、拍照、录像以及测量等功能。
CamPI 相机智能控制平台可搭载不同尺寸与分辨率的多点触摸TFT-LCD显示屏，摆脱用户在使用过程中对键盘和鼠标的依赖，使用手指触控操作，实现对HCMOS相机或其他外设的操控。
CamPI 相机智能控制平台可搭载不同尺寸与分辨率的多点触摸TFT-LCD显示屏，摆脱用户在使用过程中对键盘和鼠标的依赖，使用手指触控操作，实现对HCMOS相机或其他外设的操控。
CamPI 硬件特点

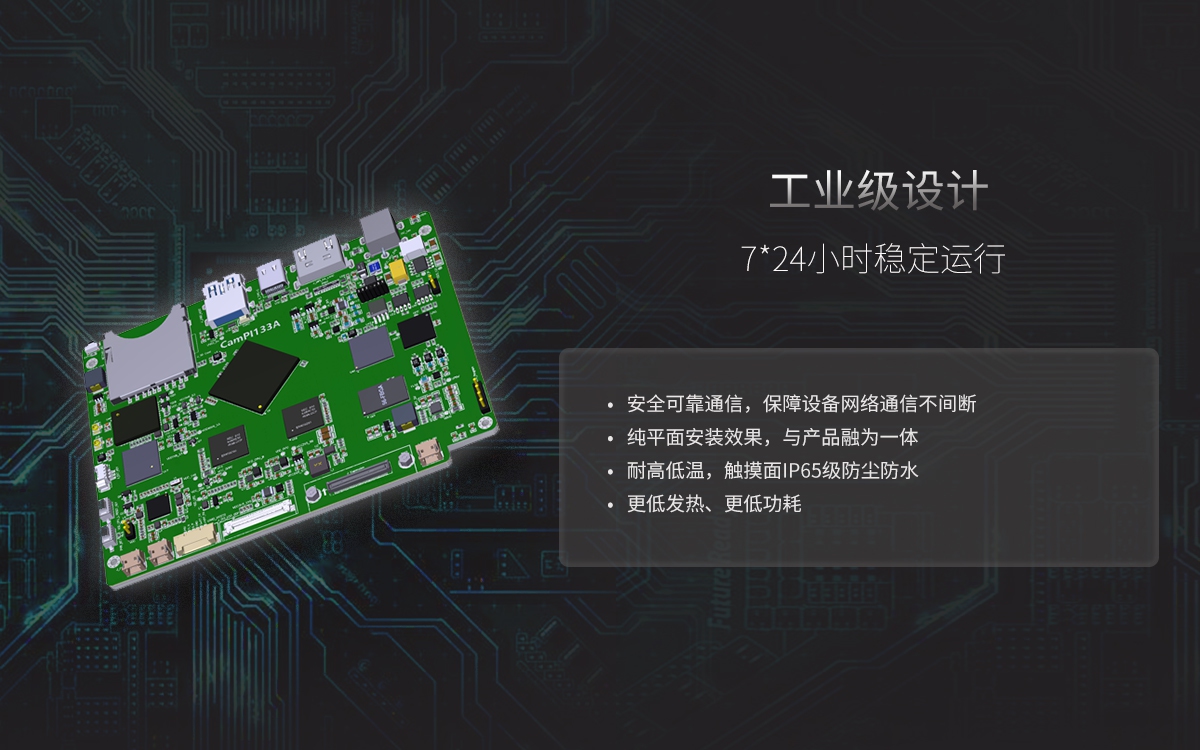

- 模块化的高扩展性：核心板和接口板独立设计，在聚焦核心相机功能的同时，具有高扩展性和可嵌入性特点；

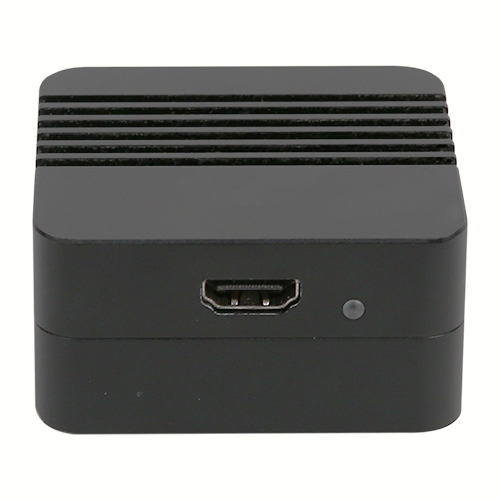

- 图像传输的便捷性：仅需一根HDMI线缆与HCMOS系列相机相连，就可完美实现对相机的控制、图像和视频数据的传输、查看和处理，消除了硬件兼容性和相机驱动问题的困扰，与相机无缝集成，为用户提供无忧的移动式图像获取解决方案；
- 产品开发的开放性：用户可以通过随机提供的SDK开发和运行自己的图像处理应用程序，并通过标准用户界面和接口实现现场工业控制，根据偏好和需求处理图像和视频数据并最终提交科学分析报告，彻底从相机硬件问题以及图像或视频数据的采集问题中解放出来，专注于问题导向的图像处理与分析，快速开发出自己的目标设备；
- 产品使用/集成的便携性：尺寸紧凑，确保产品使用和集成的便携性；
- 产品应用的多功能性：可应用于各种场景，如显微镜观察、生物影像分析、工业检测以及各种智能型图像分析设备，满足不同开发需求。
| 型号 | 处理器 | 内存/储存 | 显示屏 | AI算力 | 系统版本 |
|---|---|---|---|---|---|
| CamPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080P多点触摸显示屏 | NA | Android 10.0 |
| CamPI4K133A | RK3588 | 2G LPDDR3/32GEMMC | 4K多点触摸显示屏 | 6 TOPS | Android 12.0 |

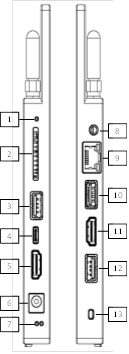

CamPI2K133A相机智能控制平台外设接口及其技术参数
|
序号 | 名称和用途 |
|---|---|---|
| 1 | Recovery键：配合开机键13使用，两者同时按下可进入固件烧录模式。 | |
| 2 | SD卡槽： | |
| 3 | USB 3.0 A口1：可外接鼠标、键盘、U盘等外设。 | |
| 4 | USB C口 可外接鼠标、键盘、U盘等外设；可连接至显示器DP口显示CamPI2K133A界面； 可连接至PC，在PC端访问CamPI2K133A内置存储；在固件烧录模式时，可在PC端进行固件烧录。 | |
| 5 | HDMI 2.0 A口1：HCMOS系列相机输入接口1。 | |
| 6 | 12V DC5525：电源输入接口。 | |
| 7 | 状态指示灯： 左侧为电源指示灯，未接入电源时熄灭，接入电源时常亮红色； 右侧为运行指示灯，关机时熄灭，开机后绿灯闪烁。 | |
| 8 | 2.5mm音频口：外接快门线。 | |
| 9 | 10/100/1000Mbps自适应网口 | |
| 10 | USB 2.0 A口1：可外接鼠标、键盘、U盘等外设。 | |
| 11 | HDMI 2.0 A口2：HCMOS系列相机输入接口2。 | |
| 12 | USB 3.0 A口2：USB3.0图像数据接口。功能暂未开放。 | |
| 13 | 开机键：短按开机；长按关机。 |
CamPI2K133A技术参数

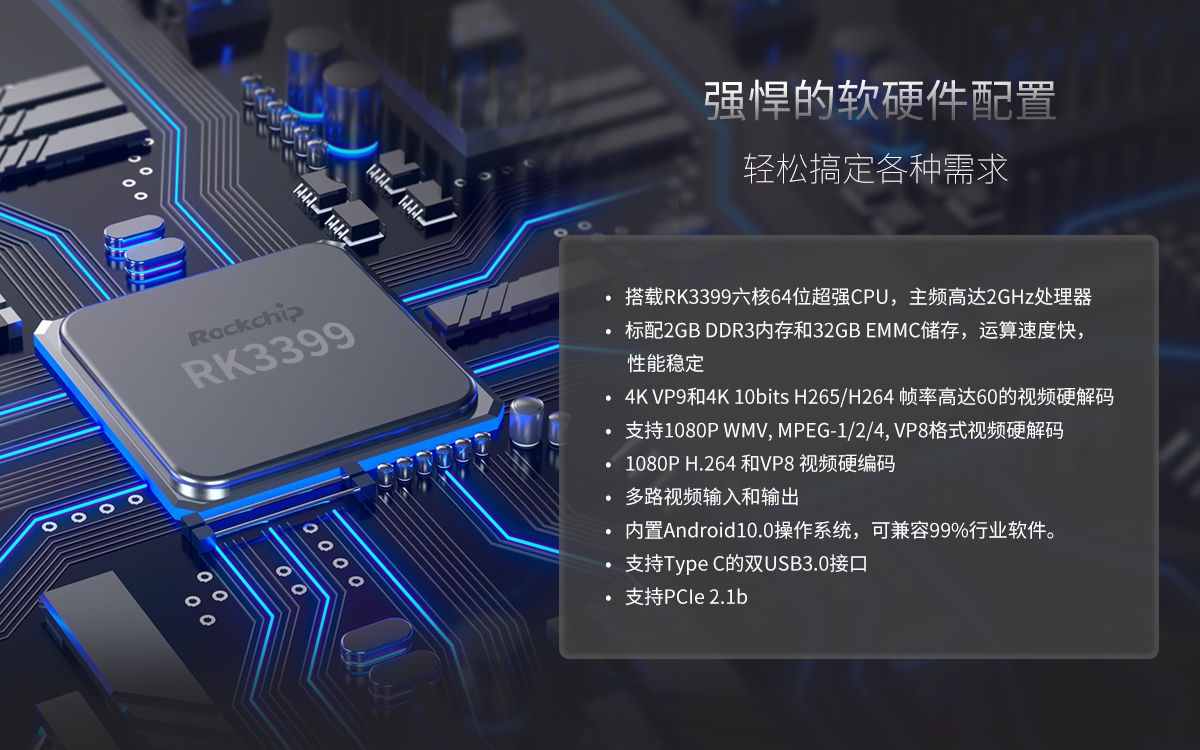

| 核心功能 | 处理器 | 双核Cortex-A72大核+四核Cortex-A53, 64位处理器，搭载Android 10.0系统，主频高达2 GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解码。 |
|---|---|---|
| 运行内存 | 2GB | |
| 内置存储 | 32GB | |
| 网络支持 | 支持5G和2.4GWiFi，独立双天线 | |
| 内置ROM | 32KB EEPROM | |
| 显示屏 | 面板尺寸 | 13.3英寸 |
| 面板类型 | TFT-LCD | |
| 分辨率 | 1920x1080,FHD,166PPI | |
| 触摸形式 | 10点抗干扰电容触摸 | |
| 屏幕色彩 | 16.7M, 100% sRGB | |
| 亮度 | 400 cd/m2 | |
| 对比度 | 1500:1 | |
| 可视角度 | 89/89/89/89 | |
| 外设 | 兼容相机 | HCMOS系列相机 |
| 相机接口 | HDMI 1，HDMI 2 | |
| 外设接口 |
双HDMI 2.0
双USB-A 3.0 USB-C (DP) USB-A 2.0 SD卡槽 10/100/1000Mbps自适应网口 2.5mm快门线接口 12V DC5525电源输入口 |
|
| 软件 | 内置软件 | CamView |
| 软件功能 |
相机图像实时显示、控制、测量、拍照和录像
曝光和增益 白平衡 颜色调整 色彩模式 锐化 去噪 光源频率 翻转 单张/连拍定时/延时多种捕获模式 中文/英语/德语/法语/日语/韩语/西班牙语/意大利语多语言支持 |

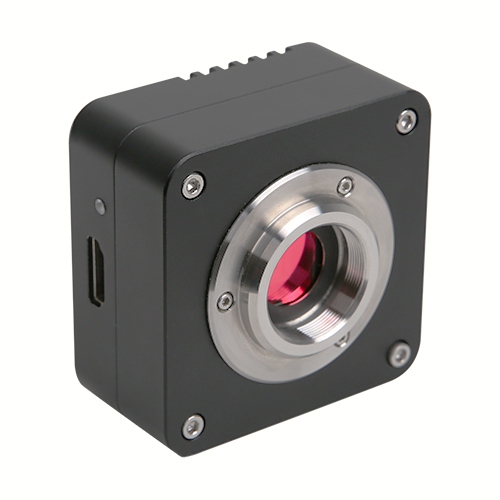

适配CamPI相机智能控制平台的HCMOS系列相机
| 型号 | 传感器型号与尺寸 | 像素(μm) | G光灵敏度/暗电流 | FPS | 捕获分辨率 | 曝光时间 |
|---|---|---|---|---|---|---|
| HCMOS08300KPA |
8.3M/IMX678(C)
1/1.8”(7.68x4.32) |
2.0x2.0 |
3541(mV/lx/s)
0.15mv with 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
| HCMOS08300KPB |
8.3M/IMX585
1/1.2”(11.2x6.3) |
2.9x2.9 |
5970mv with 1/30s
0.15mv with 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
| HCMOS20000KPA |
20M/IMX283
1” (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
| HCMOS45000KPA |
45M/IMX294
4/3”(17.26x13.03) |
4.6x4.6 |
108mv with 1/30s
0.03mv with 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms~15s |
| HCMOS04200KMB-RAW |
4.2M/GSENSE2020BSI
(M,UV, RS) 1.2”(13.31x13.31) |
6.5x6.5 |
1.1x108
(e-/((W/m2).s))
QE93.7%@550nm 80(e-/s/pix) |
18@2048x2048
18@1024x1024 |
2048x2048
1024x1024 |
0.15ms-15s |
| HCMOS04200KMB-YUV |
4.2M/GSENSE2020BSI
(M,UV, RS) 1.2”(13.31x13.31) |
6.5x6.5 |
1.1x108
(e-/((W/m2).s))
QE93.7%@550nm 80(e-/s/pix) |
18@2048x2048
18@1024x1024 |
2048x2048
1024x1024 |
0.15ms-15s |
| HSWIR01300KMA |
1.3M/IMX990(M)
1/2”(6.40x5.12) |
5.0x5.0 |
121mV with 1/30s
1.0mV with 1/30s |
35@1280x1024
35@640x512 |
1280x1024
640x512 |
50us~3600s |
CamPI+HCMOS+光学系统的组合
HCMOS08300KPA+CamPI2K133A+生物显微镜（CamPI单独放置在工作台上）

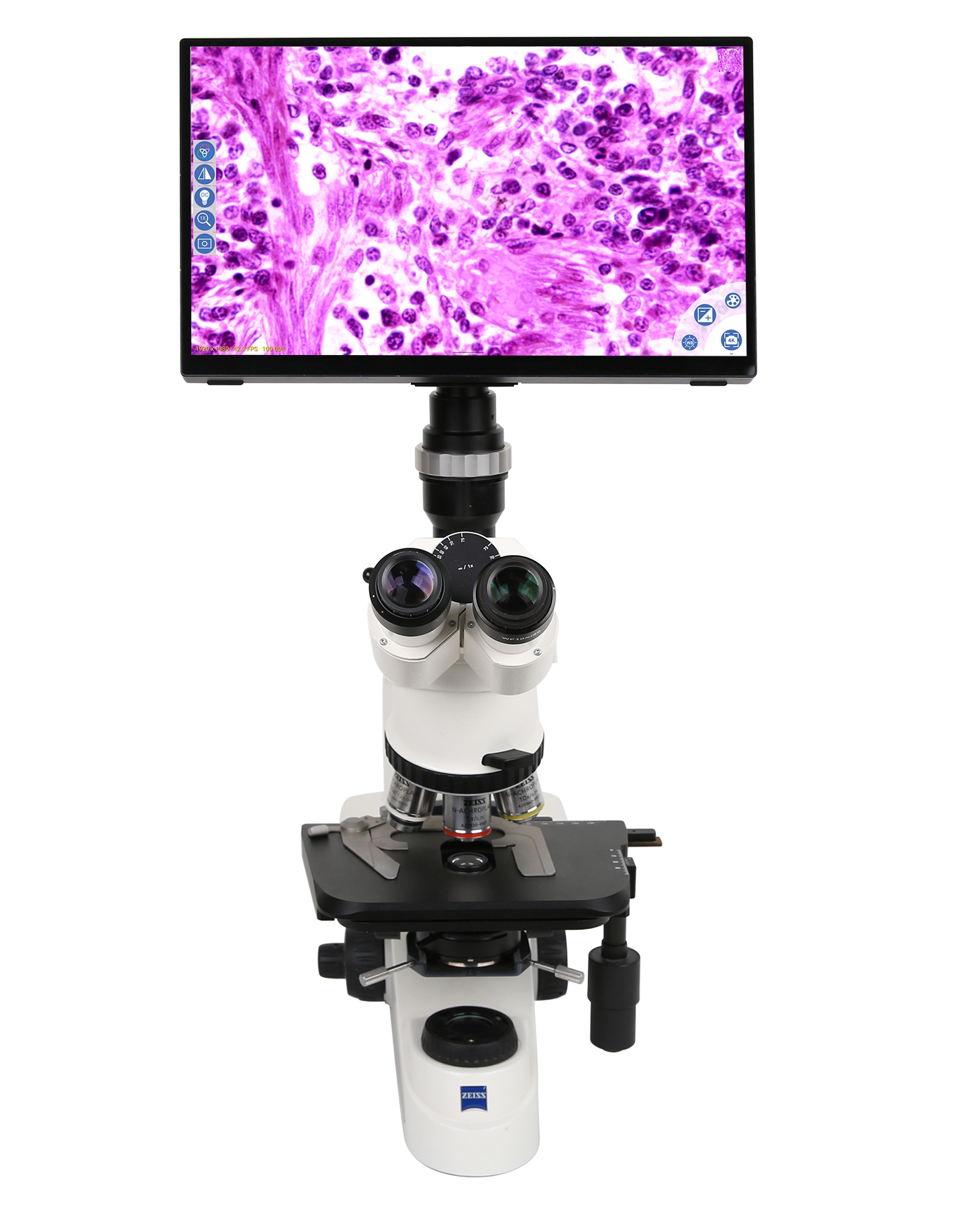

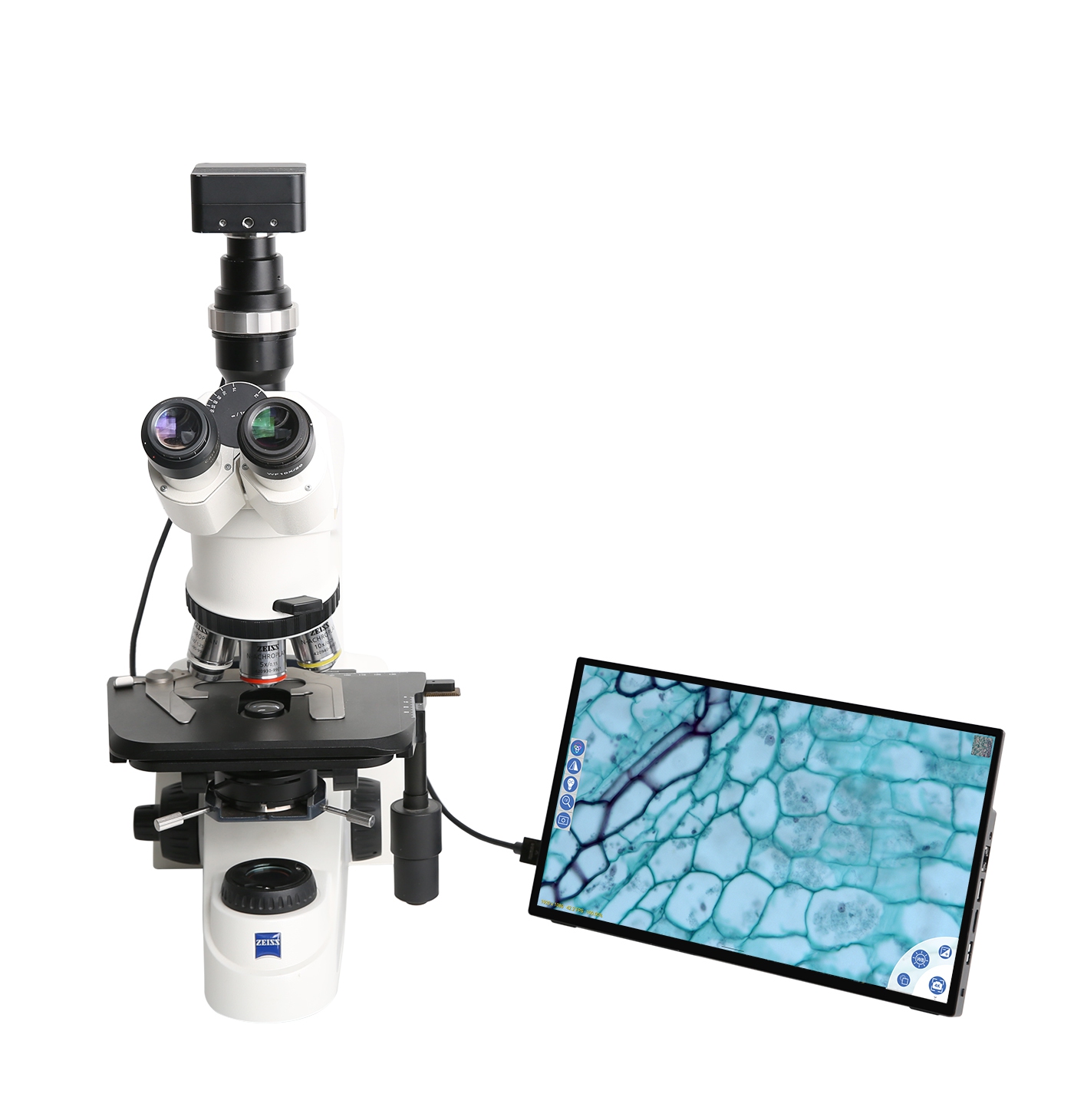

HCMOS08300KPA+CamPI2K133A+生物显微镜（CamPI直接固定在HCMOS相机上）

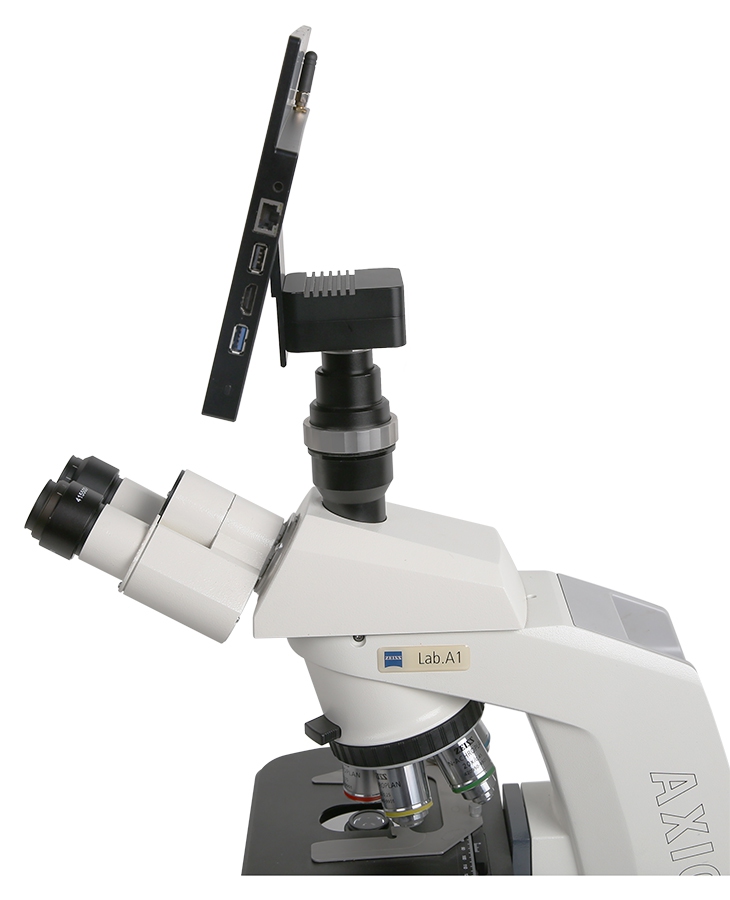

HCMOS08300KPA+CamPI2K133A+生物显微镜侧视图（CamPI直接固定在HCMOS相机上）

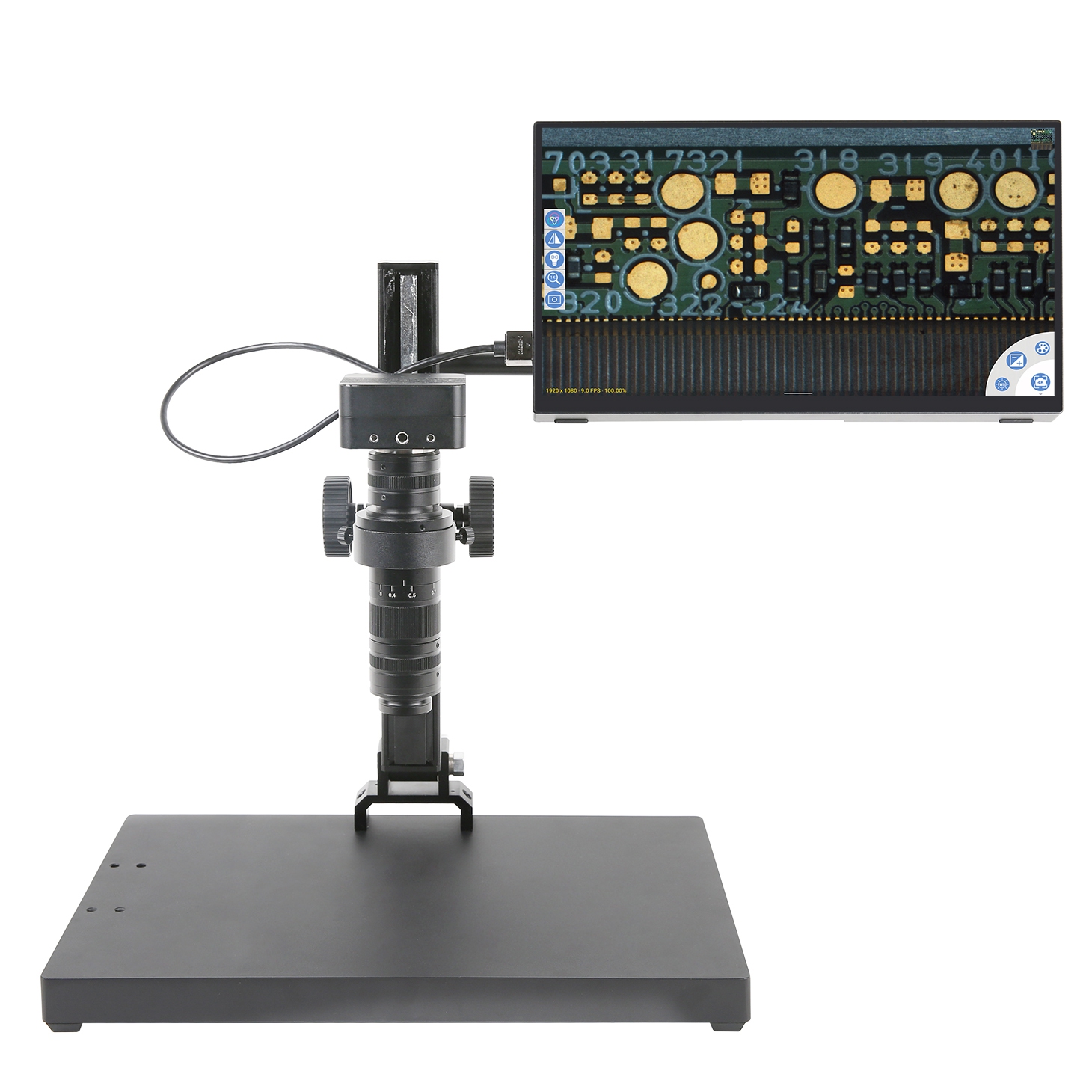

HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI固定在TPS的侧杆上）
HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI放置在工作台上）

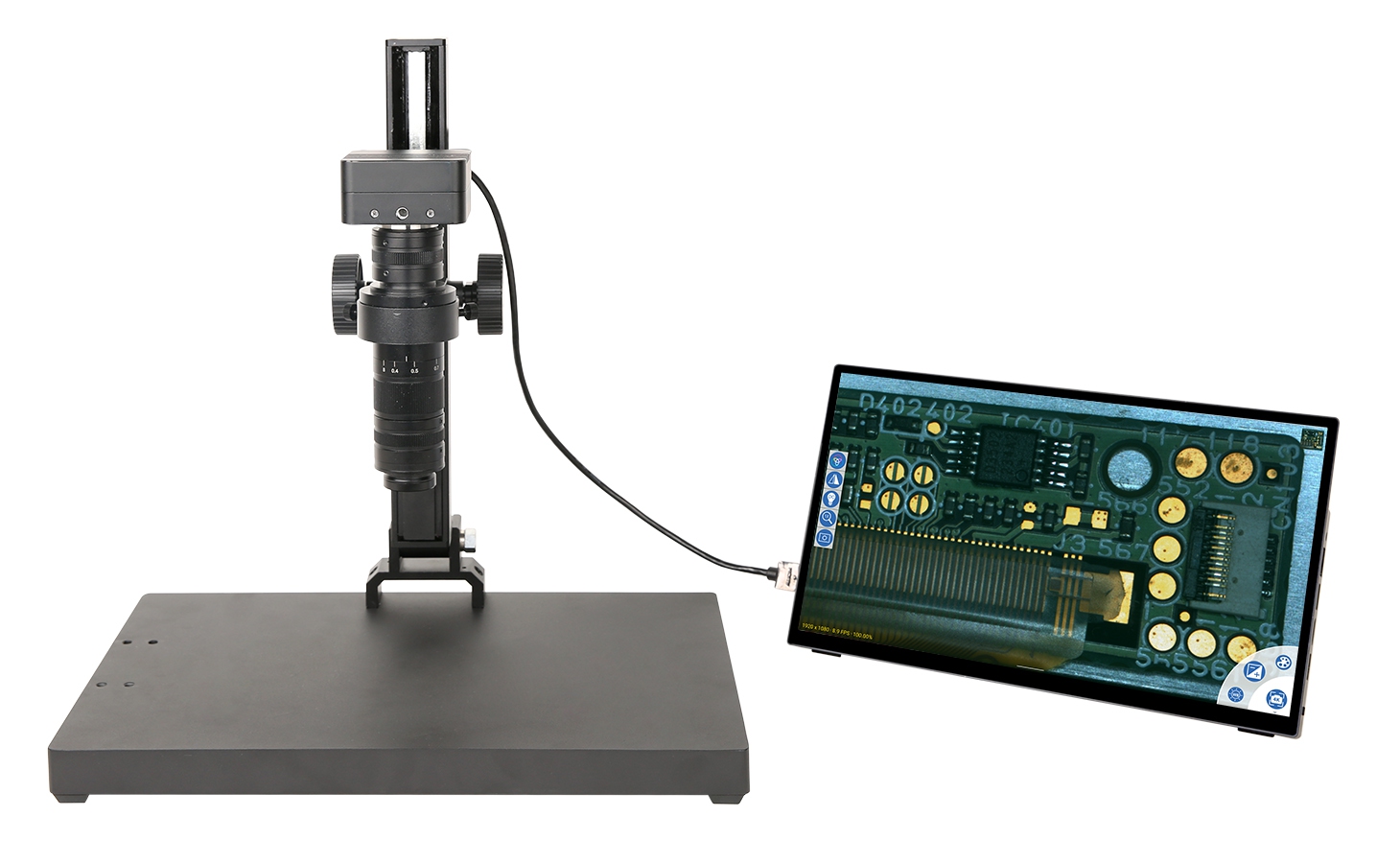

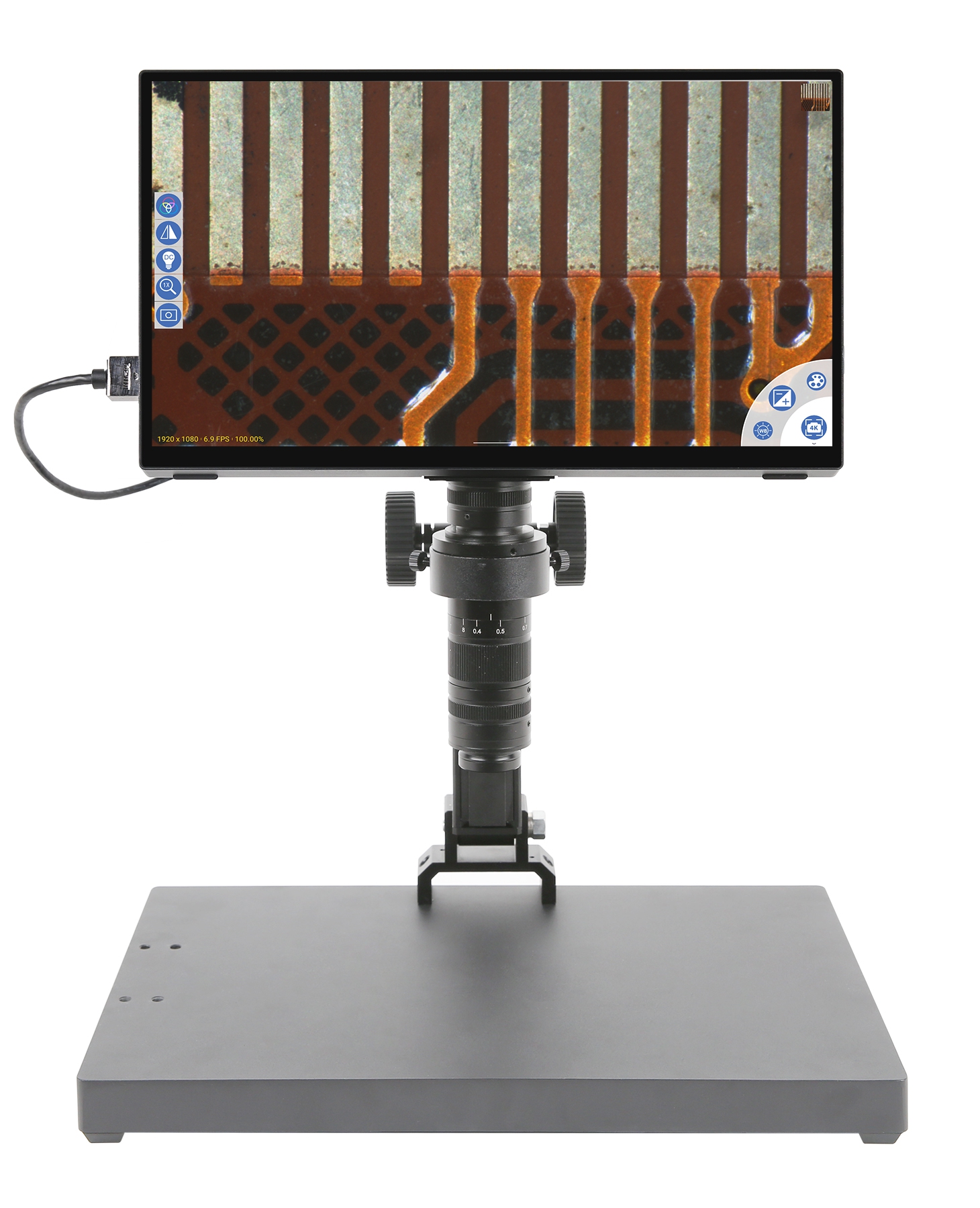

HCMOS08300KPA+CamPI2K133A+TPS210A50（CamPI直接固定在相机上）

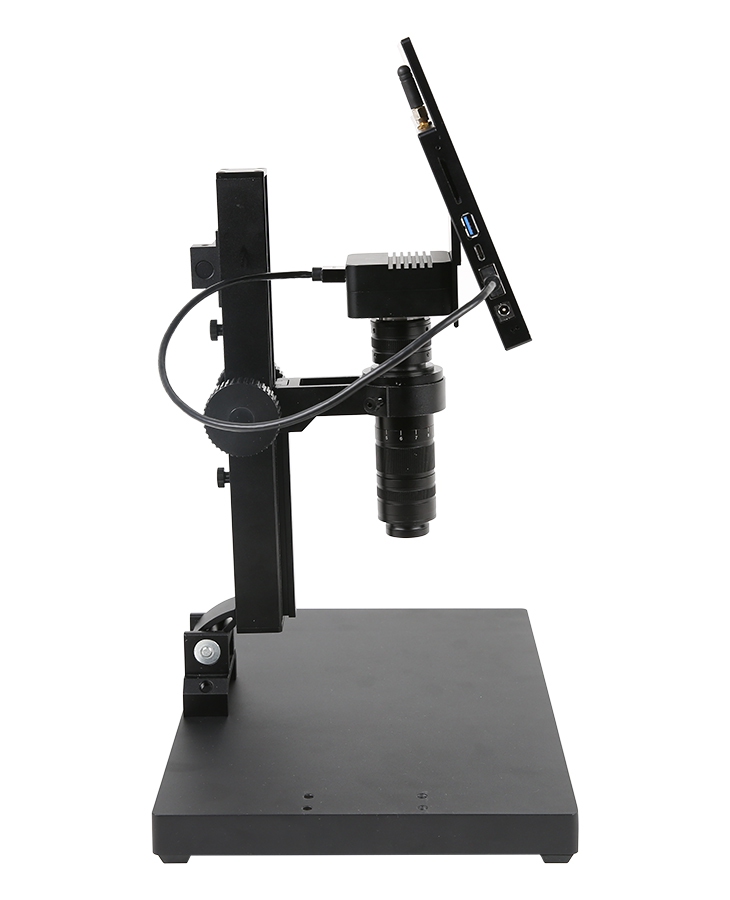

HCMOS08300KPA+CamPI2K133A+TPS210A50侧视图（CamPI直接固定在相机上）
CamPI+HCMOS的应用
CamPI与智慧制造
CamPI与内窥镜应用
CamPI与工业内窥镜应用

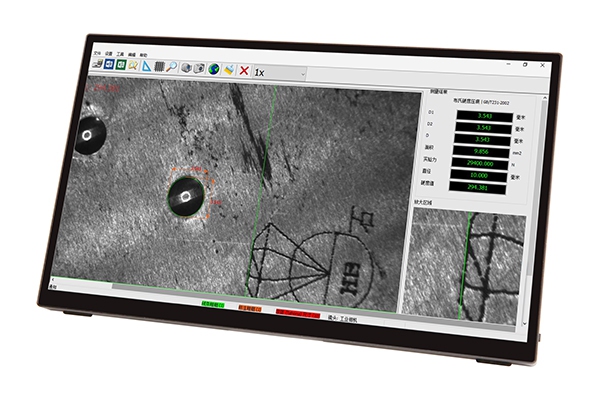

CamPI与硬度计
CamPI与PCR仪

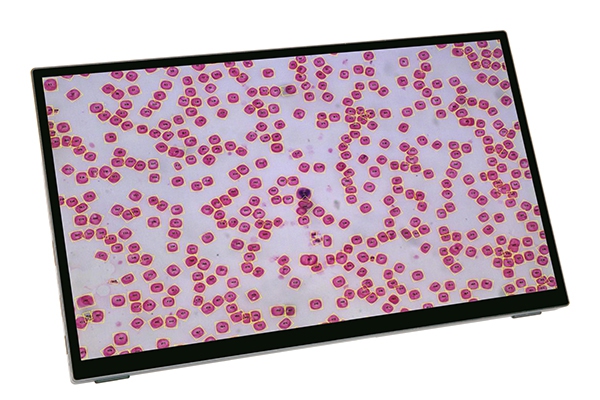

CamPI与细胞计数仪

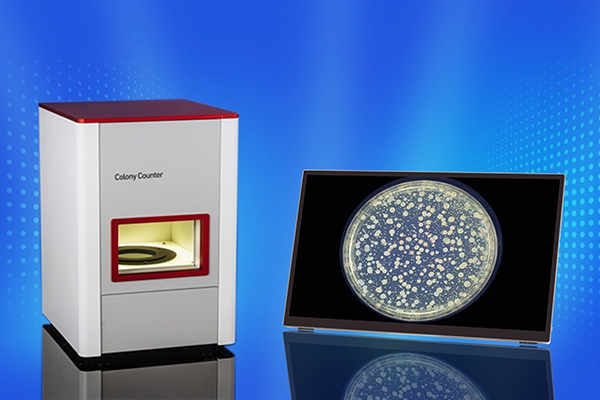

CamPI与菌落计数
CamPI智能相机控制平台拍摄的样品
Sample 1
Sample 2
LCD Screen
| 标准包列表 | |
|---|---|
| A | CamPI相机智能控制平台一套 |
| B | HCMOS系列相机一台 |
| C | HDMI线一根 |
目前供选择的为两款，后续会不断增加。
