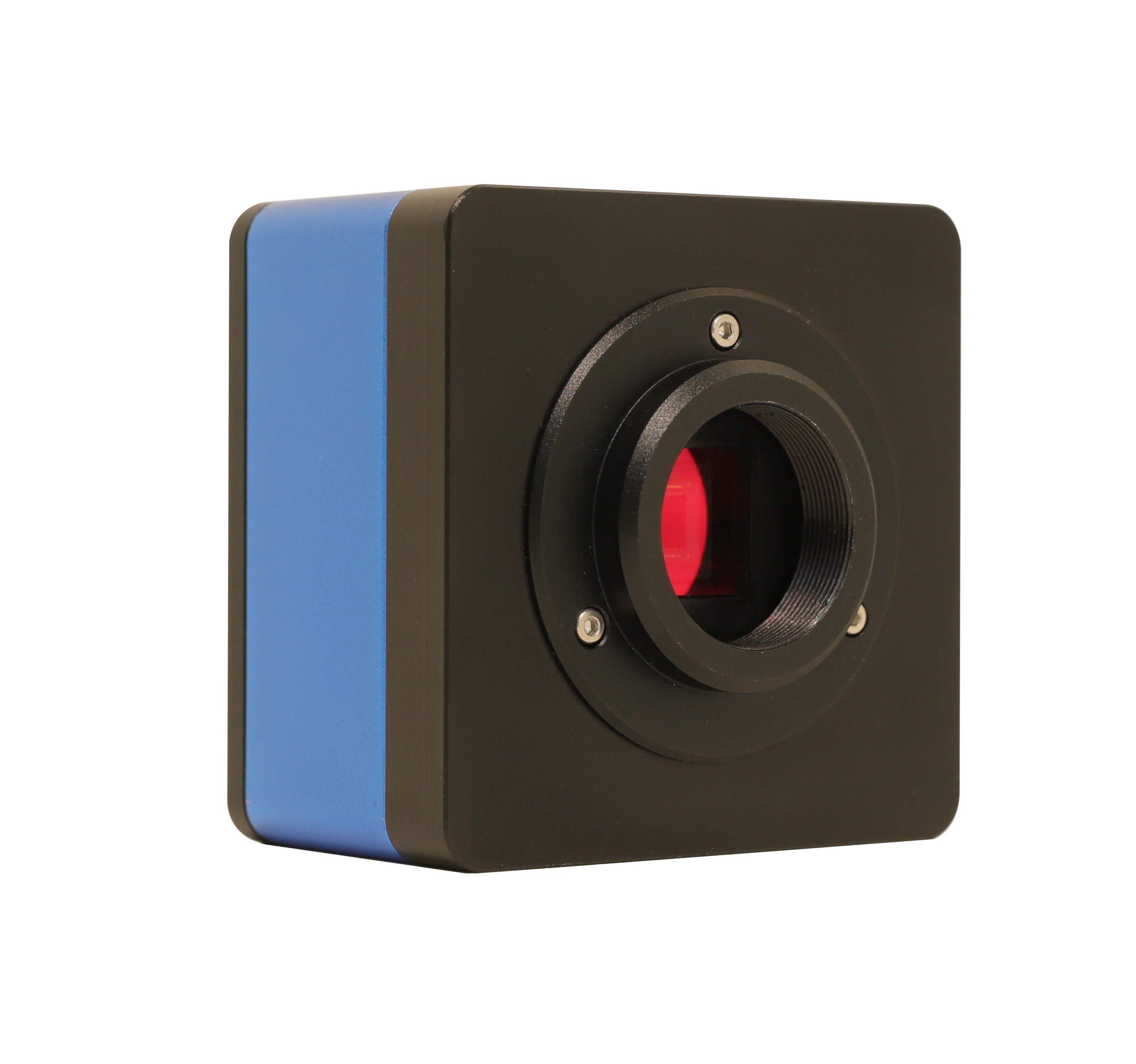

OCAM系列HDMI相机

OCAM相机

OCAM系列HDMI相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集。

OCAM系列HDMI相机的基本特性:

  • 选用Sony Starvis背照式CMOS传感器的HDMI相机
  • 内嵌XCamView软件用于控制相机,提供丰富的测量、网格线管理、自定义模板功能
  • 提供自动寻边,自动平行线距离测量、自动矩形测量等自动测量功能
  • 提供U盘存储功能,支持本地预览与回放,图片与图片、图片与视频对比功能
  • 强大的ISP功能,提供暗部增强,锐化和3D降噪等功能
  • 支持生物显微镜和体视显微镜默认效果的快速切换,方便用户多场景使用

相关型号

型号

传感器尺寸(mm)

像素(um)

G光灵敏度

暗电流

FPS/分辨率

采样
平均

曝光时间(ms)

OCAM4K8MPA

Sony IMX678(C)
1/1.8"(7.68x4.32)

2.0x2.0

1364mv with 1/30s
0.15mv with 1/30s

30@3840*2160(HDMI)

1x1

0.04~1000

OCAM1080P2MPA

Sony IMX385(C)
1/2"(7.2x4.05)

3.75x3.75

1175mv with 1/30s
0.15mv with 1/30s

60@1920*1080(HDMI)

1x1

0.04~1000

详细参数

OCAM系列HDMI相机接口面板示意图
OCAM系列HDMI相机接口面板示意图

物理接口

功能描述

DC12V

12V/1A电源插孔

LED

LED状态指示灯

USB 2 个)

连接USB鼠标,用于内置XCamView软件的控制
连接U盘,实现图片和视频存储功能

HDMI

符合HDMI1.4规范,用于4K/1080P视频图像输出,支持显示器的自动分辨率切换( OCAM4K8MPA )
符合HDMI1.4规范,用于1080P视频图像输出( OCAM1080P2MPA )

视频/数据接口

功能描述

HDMI 接口

支持HDMI1.4协议;30fps@4K或30fps@1080P( OCAM4K8MPA );60fps@1080P( OCAM1080P2MPA )

其他

视频图像录制捕获,图像处理以及相机控制功能描述

视频录制

视频格式:MP4封装H264/H265编码的8M(3840*2160)视频文件( OCAM4K8MPA )
MP4封装H264/H265编码的2M(1920*1080)视频文件( OCAM1080P2MPA )
存储帧率:30fps ( OCAM4K8MPA );60fps ( OCAM1080P2MPA )

图像捕获

8M(3840*2160, OCAM4K8MPA ) ) JPEG或者TIFF格式
2M(1920*1080, OCAM1080P2MPA ) JPEG或者TIFF格式

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

ISP 功能

支持 曝光时间/ 增益调节 (自动/手动曝光), 白平衡锐化,3D 降噪,饱和度,对比度,亮度,Gamma 以及 50HZ/60HZ 防闪烁彩转灰 等功能

图像辅助功能

放大/ 缩小 (最大10倍数码放大), 镜像/ 翻转冻结十字线比较图像 (实时图像和存储介质中的图片比较功能,图像与图像对比), 图片浏览 (Browser), 录制视频回放 以及丰富的 图像测量 功能

内嵌 RTC

板上提供精确时间控制

将相机各参数恢复为出厂设置

将相机各参数恢复为出厂设置

多语言支持

英语/简体中文

相机工作环境

工作温度 / 摄氏度

-10~ 50

贮存温度 / 摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

应用实例

OCAM应用实例
纤维结缔组织.Sec
OCAM应用实例
草履虫WM
OCAM应用实例
电路板
OCAM应用实例
向日葵.L.S

OCAM系列HDMI相机尺寸

OCAM系列HDMI相机尺寸示意图
OCAM系列HDMI相机尺寸

装箱清单

OCAM相机
OCAM系列HDMI相机包装示意图

标准装箱清单

A

相机包装盒规格:L:18.4cm W:17.4cm H:8.1cm

B

OCAM系列HDMI相机一台(两种不同的款式中的一种,请指定)

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US)
欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE)

D

USB鼠标

E

HDMI线

可选附件

F

U盘

G

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

H

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

注意 : 对G和H选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

I

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

J

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
