XCAMTOP4K_MINI系列相机不需要电脑即可直接用于体视显微镜或生物显微镜视频与图像的采集，也可用于组网成显微互动教学系统，方便教师授课与学生的学习。
XCAMTOP4K_MINI系列相机的基本特性：
- Sony Starvis 2背照式CMOS传感器
- 4K HDMI/WiFi/USB多接口输出
- 4K/1080P HDMI输出自适应切换
- USB闪存盘保存捕获图像或视频，并支持本地预览与回放
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- 尺寸小巧，便于集成
详细参数
|
物理接口与按键 |
功能描述 |
|
USB Mouse |
USB鼠标接口，用于内置XCamView软件的控制 |
|
USB Video |
用Micro USB线连接到电脑终端实现视频图像传输 |
|
HDMI |
符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换(4K/ 1080P切换) |
|
DC12V |
12V/1A电源插孔 |
|
USB2.0 |
连接U盘，实现图片和视频存储功能 |
|
LED |
LED状态指示灯 |
|
视频/数据接口 |
功能描述 |
|
HDMI接口 |
支持HDMI1.4协议；30fps@4K 或30fps@1080P |
|
WiFi接口 |
通过USB2.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像 |
|
USB Video接口 |
通过Micro USB线连接到电脑终端，传输MJPEG实时图像 |
|
其他 |
功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件 存储帧率：30fps |
|
图像捕获 |
8M(3840*2160) JPEG或者TIFF格式，存储设备为U盘 |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
|
ISP功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，彩转灰等功能 |
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，对比（实时图像和存储介质中的图片比较功能，图像与图像对比），图片浏览(Browser)，录制视频回放以及丰富的图像测量功能 |
|
内嵌RTC |
板上提供精确时间控制 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言 |
|
WiFi/USB Video输出 情况下的软件功能与环境 |
|
|
USB Video接口 |
通过Micro USB线连接到电脑终端，传输MJPEG实时图像 |
|
视频录制 |
静态图像或视频 |
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
内存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
|
相机工作环境 |
|
|
工作温度/摄氏度 |
-10~ 50 |
|
贮存温度/摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/1A 适配器 |
相机尺寸
应用
葫芦科植物茎纵切
两年生椴树茎横切
简单立方上皮切片
电路板
装箱清单
|
标准装箱清单 |
||||
|
A |
相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm |
|||
|
B |
XCAMTOP4K_MINI系列相机一台 |
|||
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A 美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC 欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC |
|||
|
D |
USB鼠标 |
|||
|
E |
HDMI线 |
|||
|
F |
Micro USB线 |
|||
|
G |
CD (驱动与应用程序, Ø12cm) |
|||
|
可选附件 |
||||
|
H |
U盘 |
|||
|
I |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 |
|
|
J |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 |
|
|
注意： 对I和J选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; |
||||
|
K |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
L |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
|||
|
M |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； |
||
|
N |
USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 |
|||

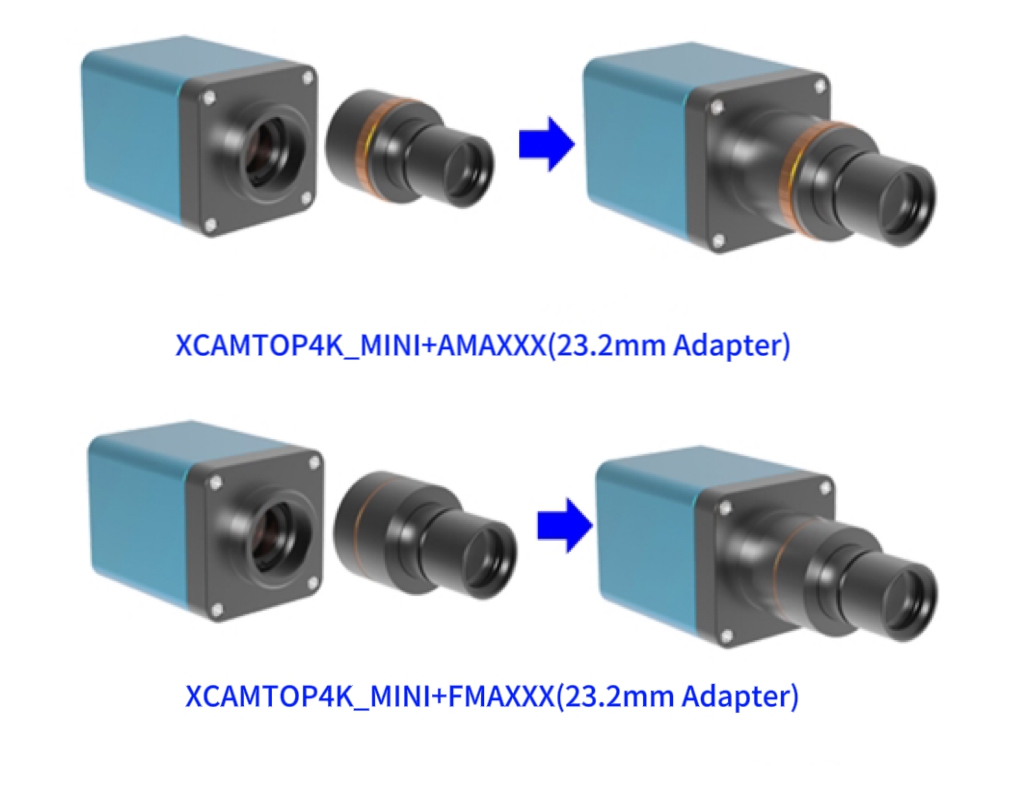

XCAMTOP4K_MINI系列相机扩展成显微镜电子目镜
|
扩展 |
图例 |
|
|
C接口相机 |
|
科学研究、数码教学 (示教，演示以及学术交流); |
|
显微镜电子目镜 |
 |
|
XCAMTOP4K8MPC_MINI
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@3840*2160(HDMI)
30@3840*2160(WiFi)
30@3840*2160(USB)
1x1
0.04~1000
