SWIR331系列CameraLink相机

SWIR331系列短波红外相机是图谱光电采用全国产 640 x 512 InGaAs 图像传感器，CameraLink / USB3 / 10GigE等多种数据传输方法的 C 接口的短波红外制冷相机。具有 900 - 1700nm 短波红外宽光谱响应，33 万分辨率，高量子效率和低噪声等优点。

SWIR331系列短波红外相机可广泛用于短波红外成像、光谱成像、监控（夜视）、半导体检测、医药学和生物学、光纤通讯、天文科学、高温成像、湿度分布成像等应用。

SWIR331系列CameraLink相机的基本特性：

国产640 x 512 InGaAs 短波红外探测器
726FPS 高帧率
内置TEC 制冷片，温差可达低于环境温度 40℃
光谱响应范围: 900nm-1700nm
15um像元
全局快门

PID 精准控温，波动小于 0.3℃
CameraLink Full
14-bit 输出(14-bit ADC)
多种工作模式：视频模式/软触发模式/外触发模式
有100%全国产器件版本或高性能版本
支持现场更新固件，接受 OEM 定制开发

应用

半导体观察

远距离观察

水果水分观察

温度观察

农业：通过多旋翼飞行器进行的光谱遥感应用

回收行业：塑料、垃圾和其他材料的材料分拣

饮料行业：不透明容器中的液位检测

玻璃行业：高温玻璃透视缺陷检测

相关型号

订购代码	传感器型号与尺寸	像素(μm)	动态范围信噪比	数据接口	FPS/分辨率	国产化指标	曝光时间外形尺寸
1.3MP 1280 x 1024
SWIR1302KMB-U200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	USB3	200@1280x1024	关键器件国产	16us~1s 68mm
SWIR1302KMB-10G	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	10G	200@1280x1024	关键器件国产	16us~1s 68mm
SWIR1302KMA-CL200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	全国产	16us~1s 68mm
SWIR1302KMB-CL200	1.3M/1280x1024 1.5” (19.2x15.36) Built-in TEC	15x15	69.2dB 65.4dB	CameraLink	200@1280x1024	关键器件国产	16us~1s 68mm
0.33MP 640 x 512
SWIR331KMB-U700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	USB3	724@640x512	关键器件国产	16us~5s 68mm
SWIR331KMB-G125	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	125@640x512	关键器件国产	25us~5s 68mm
SWIR331KMB-G350	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512	关键器件国产	25us~5s 68mm
SWIR331KMB-G700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	GigE	360@640x512 700@320x256	关键器件国产	25us~5s 68mm
SWIR331KMA-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	全国产	16us~1s 68mm
SWIR331KMA-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	全国产	16us~1s 68mm
SWIR331KMA-CL1000	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	全国产	16us~1s 68mm
SWIR331KMB-CL500	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	517@640x512	关键器件国产	16us~1s 68mm
SWIR331KMB-CL700	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	724@640x512	关键器件国产	16us~1s 68mm
SWIR331KMB-CL1000	0.33M/640x512 3/4” (9.60x7.68) Built-in TEC	15x15	70.6dB 63.0dB	CameraLink	1000@640x512	关键器件国产	16us~1s 68mm

* SWIR331KMB-G700的帧率受网络接口限制，满分辨率下只能达到360fps，可通过ROI提升帧率。

* SWIR331KMB-U700和SWIR331KMB-G125可提供C0版本。

详细参数

型号参数	SWIR1302KMB-U200
型号参数	130万像素 1.5” InGaAs USB相机
相机
传感器型号	国产1280x1024
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	1.5”
ADC	14-bit
帧率&分辨率	200fps@1280 x 1024
内存	512MB
QE	≥70@1.55μm
转换增益	1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1（仅参考）
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG) （仅参考）
满井电荷	1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG) （仅参考）
暗电流	30fa@0.1V&18℃（仅参考）
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	USB3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14 / Packet12
制冷温差	低于室温40摄氏度
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×89.8mm
重量	485g
镜头接口	M42
软件	完整的SDK开发包/ToupView

型号参数	SWIR1302KMA-CL200
型号参数	130万像素 1.5” InGaAs CameraLink相机
相机
传感器型号	国产1280x1024
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	1.5”
ADC	14-bit
帧率&分辨率	200fps@1280 x 1024
内存	512MB
QE	≥70@1.55μm
转换增益	1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1（仅参考）
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG) （仅参考）
满井电荷	1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG) （仅参考）
暗电流	30fa@0.1V&18℃（仅参考）
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 14
制冷温差	低于室温40摄氏度
相机类型	全国产器件
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×89.8mm
重量	485g
镜头接口	M42
软件	提供SDK开发包和基于Delsa采集卡的CLView软件

型号参数	SWIR331KMA-CL1000	SWIR331KMA-CL700	SWIR331KMA-CL500
	33万像素 3/4” InGaAs CameraLink相机
相机
传感器型号	国产640*512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	3/4”
ADC	14-bit
帧率&分辨率	1000fps@640 x 512	724fps@640 x 512	517fps@640 x 512
内存	512MB
QE	75%@1350nm
转换增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
满井电荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温40摄氏度
相机类型	全国产器件
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	提供SDK开发包和基于Delsa采集卡的CLView软件

型号参数	SWIR331KMB-CL1000	SWIR331KMB-CL700	SWIR331KMB-CL500
	33万像素 3/4” InGaAs CameraLink相机
相机
传感器型号	国产640*512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15µm x 15µm
靶面尺寸	3/4”
ADC	14-bit
帧率&分辨率	1000fps@640 x 512	724fps@640 x 512	517fps@640 x 512
内存	512MB
QE	75%@1350nm
转换增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
满井电荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16us~1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温40摄氏度
相机类型	高性能
一般参数
供电方式	DC12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	提供SDK开发包和基于Delsa采集卡的CLView软件

光谱响应曲线

SWIR1302 QE曲线

SWIR331 QE曲线

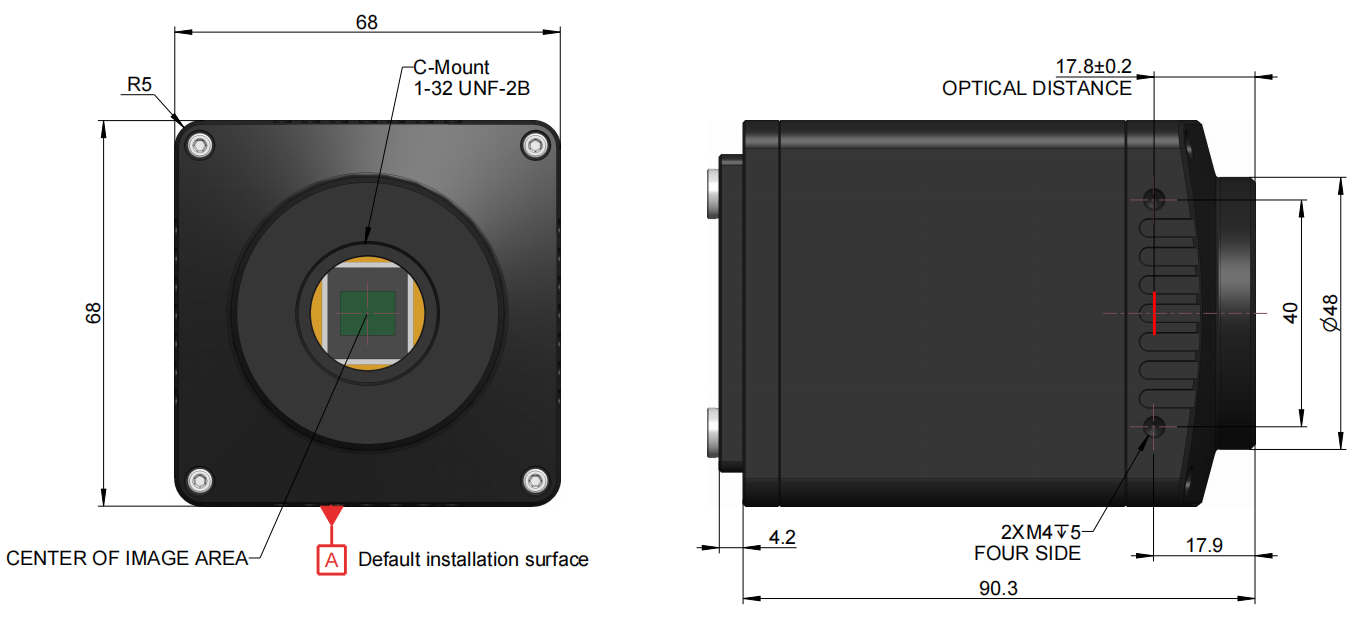

外观尺寸

装箱清单

CameraLink接口相机装箱清单

SWIR331系列相机CameraLink接口装箱清单

标准包装列表
A	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
B	SWIR 900-1700 CL接口相机
C	CameraLink线2根
D	12V/3A 6PIN航插电源适配器
E	电源线
F	外触发控制线一根

GigE接口相机装箱清单

SWIR331系列相机GigE接口装箱清单

标准包装列表
A	B外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
B	3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
C	SWIR 900-1700 GigE接口相机
D	12V/3A 6PIN航插电源适配器
E	电源线，有国标，美标，欧标，英标电源线（D1，D2，D3，D4，未在图中展示）
F	外触发控制线一根
G	网线：G1：3m G2：5m G3：10m （G4：50m未在图中展示）
H	U盘（内含驱动及应用软件）
