X7FCAM4K16MPA_EFL HDMI相机是图谱光电设计的一款包含多种方式输出（HDMI+NETWORK+USB）相机，这里X7FCAM4K16MPA_EFL 的X表示多接口，7系列表示是图谱光电的AI高端平台，F表示自动对焦，4K表示HDMI输出为4K，16MP表示相机最大输出16MP图片，A表示为A款传感器，EFL是佳能Electronic Focus Lens缩写，表示电子对焦镜头，也表示佳能EF卡口镜头。相机内置大尺寸高分辨率高性能的CMOS传感器。可以直接连接到HDMI显示器，还可以通过NETWORK/USB连接到电脑，更可以将图像同视频保存在SD卡或USB闪存盘中供现场分析与后继研究。
X7FCAM4K16MPA_EFL HDMI相机通过HDMI接口输出实时图像，并且可以通过USB鼠标操作图形界面，进行图像显示的调节、处理、测量等功能。
X7FCAM4K16MPA_EFL HDMI相机最大的特点是可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可以在HDMI界面上实时获取镜头的焦距，光圈与对焦等信息，并可以进行光圈控制/手动对焦/自动对焦。
该相机可以用于医疗领域检测，比如眼科和口腔；也可以用于超高清工业检测。可以根据客户需要，适配各种焦距的EF卡口镜头。
X7FCAM4K16MPA_EFL HDMI相机的基本特性：
- 大尺寸高分辨率高性能的Sony背照式CMOS传感器
- 适配各种EF卡口镜头，实现镜头光圈控制/手动对焦/自动对焦
- 基于镜头对焦控制，实现对焦后图像的景深合成功能
- 4K HDMI/NETWORK/USB多接口同步输出
- SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 全新浏览界面，提供丰富的文件操作功能，图片与图片对比（2张或4张），图片与实时视频对比，多张图片景深合成功能
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载

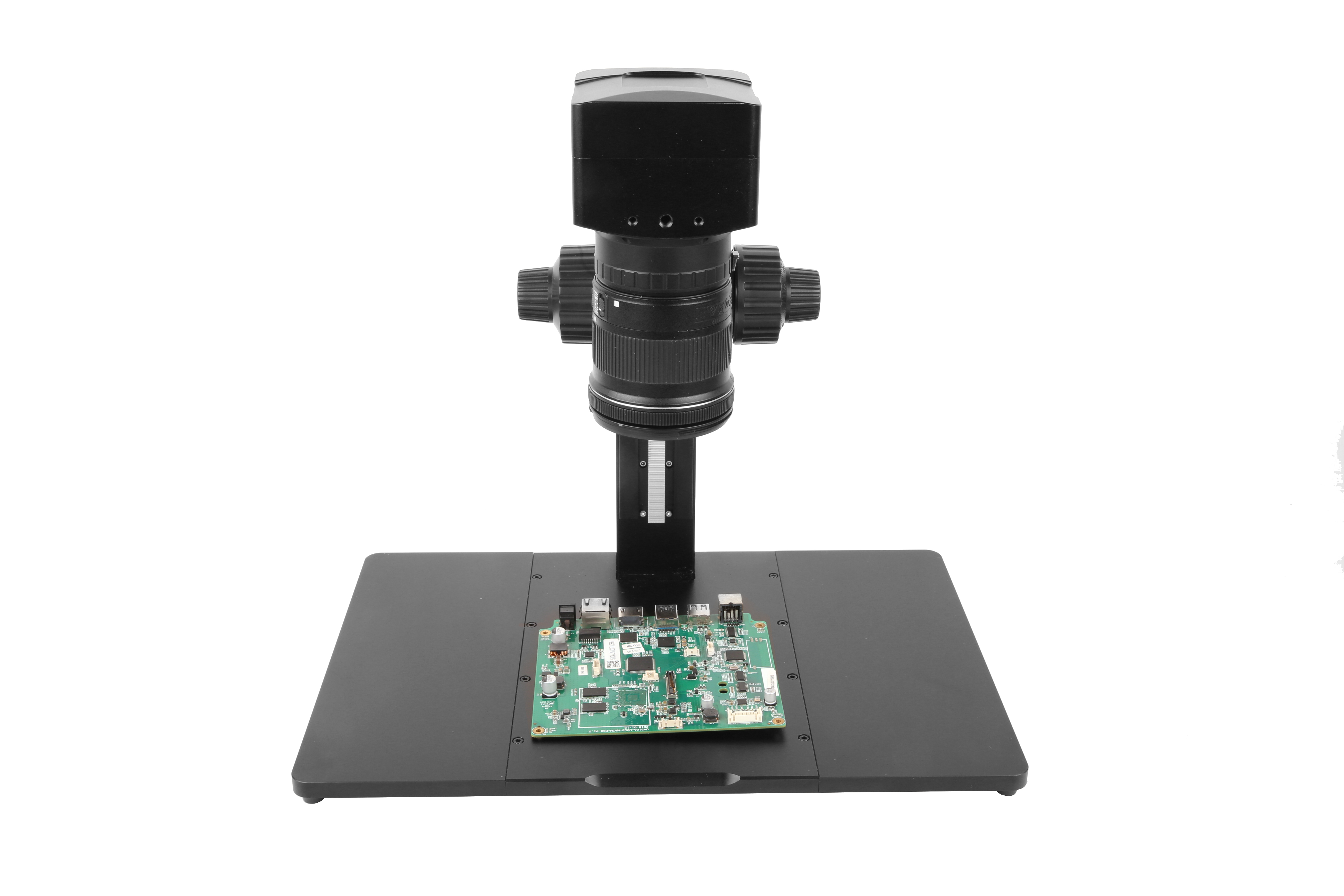

TPS-600支架+X7FCAM4K16MPA_EFL+Canon EF-S 18-55mm f/4-5.6 IS STM

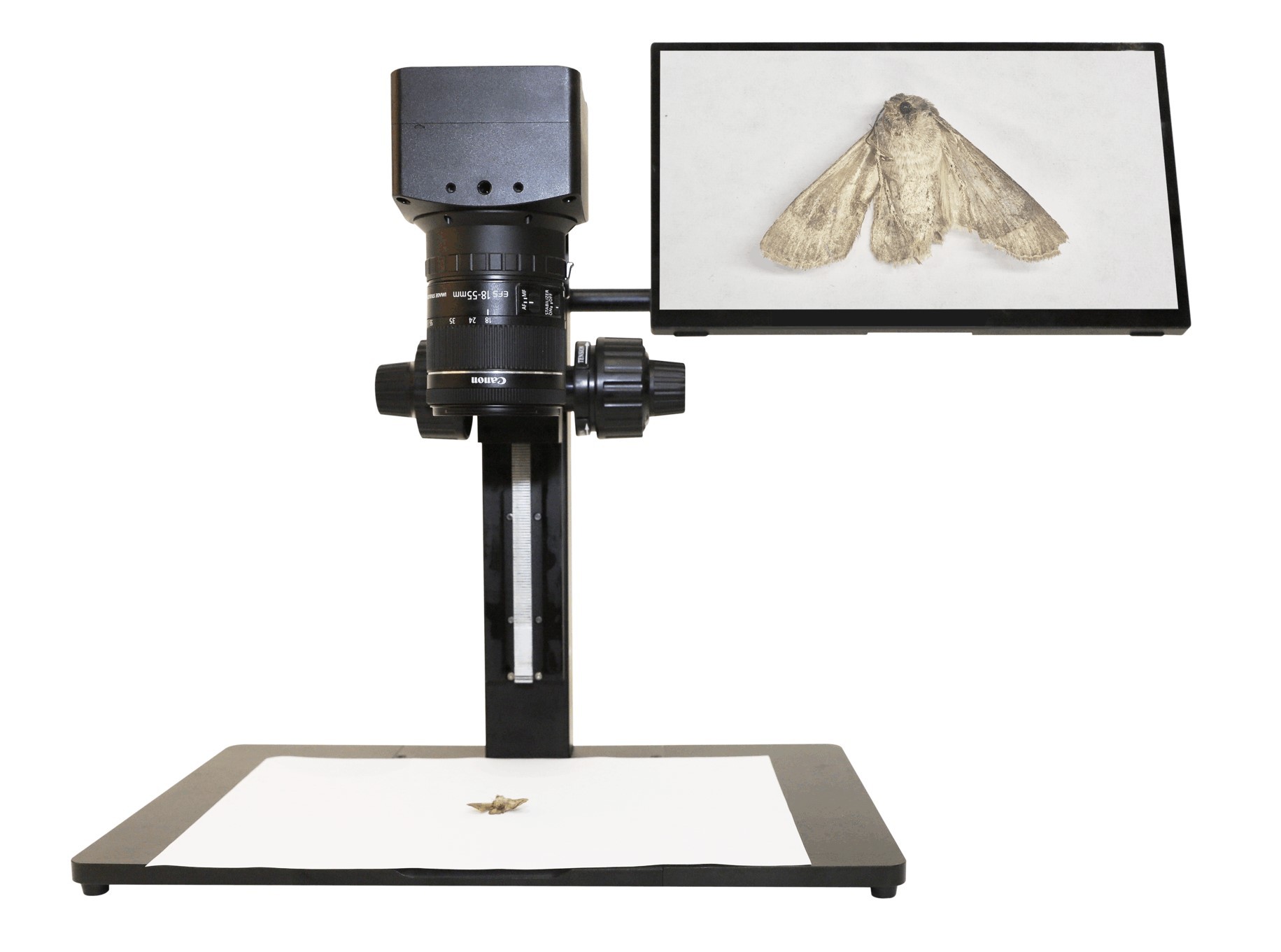

TPS-600支架+X7FCAM4K16MPA_EFL+Canon EF-S 18-55mm f/4-5.6 IS STM+HDMI 4K显示器
X7FCAM4K16MPA_EFL相机不同接口输出参数如下表所示
|
相机型号 |
视频录制(FPS/分辨率) |
HDMI2.0(FPS/分辨率) |
USB3.0(FPS/分辨率) |
NETWORK(FPS/分辨率) |
|---|---|---|---|---|
|
X7FCAM4K16MPA_EFL |
30@3840*2160
|
30@3840*2160
|
20@5440*3060
|
30@3840*2160
|
X7FCAM4K16MPA_EFL系列相机接口面板示意图
|
物理接口与按键 |
功能描述 |
|---|---|
|
USB Mouse |
USB鼠标接口，用于内置XCamView软件的控制 |
|
USB3.0 |
连接U盘，实现视频和图像存储功能
|
|
USB Video |
连接电脑USB3.0接口实现视频图像传输 |
|
HDMI |
符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
|
LAN |
以太网接口，连接路由器/交换机，用于视频图像的网络传输 |
|
SD |
SD卡插槽，符合SDIO3.0规范，用于捕获视频和图像的存贮 |
|
ON/OFF |
电源开关 |
|
LED |
LED状态指示灯 |
|
DC12V |
12V/2A电源插孔 |
|
视频/数据接口 |
功能描述 |
|
HDMI接口 |
支持HDMI2.0协议；30fps@4K 或30fps@1080P |
|
以太网接口 |
支持H264编码视频图像输出；支持分辨率实时切换(4K/1080P/720P)
|
|
WiFi接口 |
通过USB3.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像 |
|
USB Video接口 |
通过USB Video接口连接到电脑，实时传输H264/MJPEG编码图像 |
|
其他 |
视频图像录制捕获，图像处理以及相机控制功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
|
|
图像捕获 |
16M(5440*3060) JPEG或者TIFF格式，存储设备有SD卡或者U盘(默认SD卡优先，优先级可在设置中修改) |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
|
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化 ， 3D 降噪 ， 饱和度 ， Gamma ，对比度， 亮度 ， 色调以及50HZ/60HZ防闪烁，彩转灰等功能 |
|
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，景深合成，十字线，图形叠加 ， 画中画，自动对焦，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比 、 图片景深合成、图像处理)，以及丰富的图像测量功能 |
|
内嵌RTC |
板上提供精确时间控制 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/荷兰语/葡萄牙语等多种语言 |
|
NETWORK/USB Video输出 情况下的软件功能与环境 |
|
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
|
操作系统 |
Microsoft®
Windows®
8 / 8.1 / 10 / 11(32 & 64 bit)
|
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
内存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
|
相机工作环境 |
|
|
工作温度/摄氏度 |
-10~ 50 |
|
贮存温度/摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/2A 适配器 |
X7FCAM4K16MPA_EFL相机镜头适配
X7FCAM4K16MPA_EFL相机可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可读取镜头焦距，光圈，对焦等信息，并且可以电动控制镜头光圈与对焦。X7FCAM4K16MPA_EFL相机理论上支持任意EF卡口镜头，但并未对所有镜头进行测试，使用佳能以外的其它制造商如腾龙、适马等品牌的镜头可能会出现无法控制，不完全兼容的情况。如果你需要其他镜头，请指出所需镜头的型号，我们会为你做好测试。
目前已验证适配的EF卡口镜头型号如下：
|
镜头 |
最近对焦距离 |
焦距显示 |
光圈控制 |
对焦控制 |
固定物距对焦 |
|---|---|---|---|---|---|
|
Canon EF-S 10-18mm f/4.5-5.6 IS STM |
约0.22米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF-S 18-55mm f/3.5-5.6 IS STM |
约0.25米 |
支持 |
支持 |
支持 |
支持 |
|
Canon EF-S 18-55mm f/4-5.6 IS STM |
约0.25米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF-S 15-85mm f/3.5-5.6 IS USM |
约0.35米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF-S 18-135mm f/3.5-5.6 IS USM |
约0.39米 |
支持 |
支持 |
支持 |
支持 |
|
Canon EF-S 18-200mm f/3.5-5.6 IS |
约0.45米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 24mm f/1.4L II USM |
约0.25米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 24mm f/2.8 IS USM |
约0.2米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 35mm f/1.4L II USM |
约0.28米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 50mm f/1.2L USM |
约0.45米 |
支持 |
支持 |
支持 |
支持 |
|
Canon EF 50mm f/1.4 USM |
约0.45米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 85mm f/1.2L II USM |
约0.95米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 16-35mm f/2.8L III USM |
约0.28米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 16-35mm f/4L IS USM |
约0.28米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 24-70mm f/2.8L II USM |
约0.38米
|
支持 |
支持 |
支持 |
/ |
|
Canon EF 24-70mm f/4L IS USM |
约0.38米
|
支持 |
支持 |
支持 |
/ |
|
Canon EF 24-105mm f/4L IS USM |
约0.45米 |
支持 |
支持 |
支持 |
/ |
|
Canon EF 100-400mm f/4.5-5.6L IS II USM |
约0.98米 |
支持 |
支持 |
支持 |
/ |
|
Sigma 150-600mm f/5-6.3 DG OS HSM|S |
约2.6米 |
支持 |
支持 |
支持 |
/ |
应用实例
短焦拍摄分辨率板
电焦拍摄决议板
飞蛾
昆虫
X7FCAM4K16MPA_EFL系列相机尺寸
X7FCAM4K16MPA_EFL系列相机尺寸
X7FCAM4K16MPA_EFL相机包装示意图
|
标准装箱清单 |
|
|---|---|
|
A |
相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒) |
|
B |
X7FCAM4K16MPA_EFL相机一台 |
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 2A
|
|
D |
USB鼠标 |
|
E |
HDMI 2.0线 |
|
F |
USB3.0 A公A公镀金头数据线/1.5m |
|
G |
CD (驱动与应用程序, Ø12cm) |
|
可选附件 |
|
|
H |
SD卡（16G以上， Class 10） |
|
I |
U盘 |
|
J |
USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 |
|
K |
网线 |
|
L |
各大品牌EF卡口镜头 |
型号
传感器尺寸(mm)
像素(um)
G光灵敏度
暗电流
传感器输出
(FPS/分辨率)
采样
平均
曝光时间(ms)
X7FCAM4K16MPA_EFL
IMX283(C)
1/1.1"(13.06x7.34)
2.4x2.4
1847mv with 1/30s
0.84mv with 1/30s
30@5440*3060
1x1
0.104~1000
