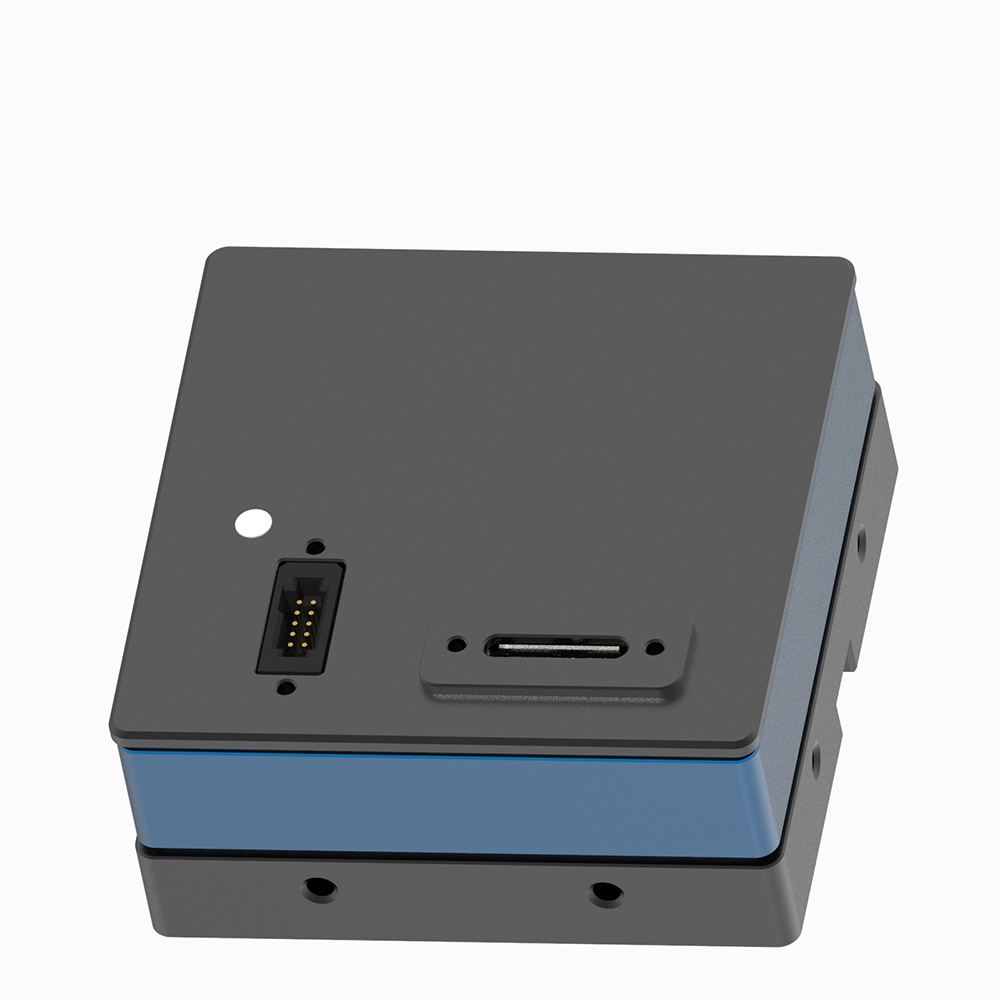

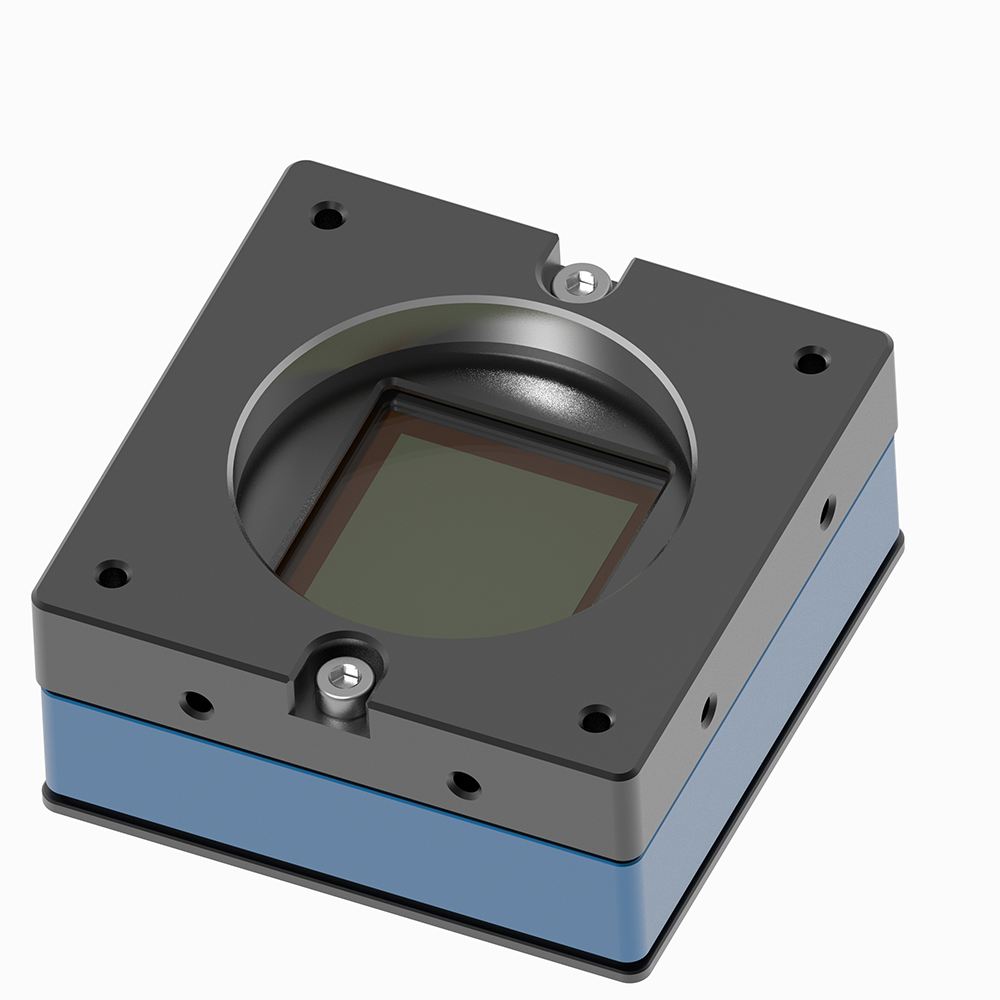

IUD 系列相机， 近红外增强的全局快门的USB3接口相机，可用于OCT眼底成像，可望替代国外GigE接口的竟品。
IUD 系列相机搭载ON Semi PYTHON 25K/16K NIR传感器，在 25MP分辨率下速度可达14.8帧/秒，16MP分辨率下速度可达 20帧/秒。适合应用与OCT等眼科成像或近红外工业检测行业。支持外触发同步采集或自由采集。结构小巧紧凑，大尺寸传感器集成到微小机身内，适合应用到空间狭窄的场景。相机功耗经过特殊优化，单独USB3供电即可，无需额外供电。
IUD 系列相机的基本特性：
- 坏像素校正
- 像素合并
- ROI（感兴趣的图像区域）, 为自动调整功能而设的专用ROI
- 自动增益 (手动增益控制: 0 to 32 dB)
- 自动曝光(手动曝光控制: 30 μs to 33.5 s)
- LUTs (查找表)
- Gamma
- 带宽控制
- 图像暂存
- 同步输出模式: 触发就绪, 输入, 曝光, 读出, 成像, strobe, GPO
- 事件通道
- 用户设置可存储
|
型号 参数 |
IUD25000KMA |
|---|---|
|
2500万像素 2.04” CMOS USB3.0工业相机 |
|
|
相机 |
|
|
传感器型号 |
PYTHON 25K |
|
像元尺寸 |
4.5 µm x 4.5 µm |
|
靶面尺寸 |
2.04” |
|
帧率&分辨率 |
14.8fps@5120x5120、14.8fps@2560x2560、14.8fps@1664x1664 |
|
动态范围 |
59dB |
|
信噪比 |
41dB |
|
灵敏度 |
<1/5000 |
|
暗电流 |
3.9e − /s@ 20°C |
|
增益范围 |
1-50倍 |
|
曝光时间范围 |
1us-60s |
|
快门模式 |
全局快门 |
|
Binning模式 |
硬件1x1，2x2，3x3 |
|
数据接口 |
USB3.0（USB3.1 GEN1） |
|
数字IO |
2路非隔离输入，3路非隔离输出 |
|
数据格式 |
8bit / 12bit |
|
一般规范 |
|
|
供电方式 |
USB3.0接口供电 |
|
功耗 |
TBD |
|
温度 |
工作温度-10~50℃，储藏温度-30~70℃ |
|
湿度 |
20%-80%无冷凝 |
|
尺寸 |
59mmx59mmx27.2mm |
|
重量 |
139.3g |
|
镜头接口 |
C接口 |
|
软件 |
完整的SDK开发包/ToupView |
|
平台和体系结构 |
Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64 |
|
认证 |
CE，FCC |
IUD16000KMA光谱响应曲线
应用实例
眼科医疗
细胞观察
相机接口

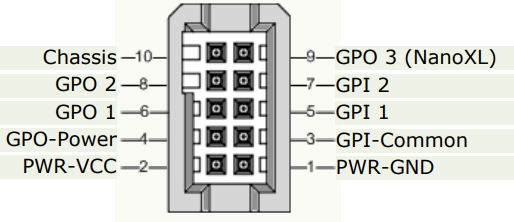

管脚信号定义
|
管脚 |
信号 |
信号描述说明 |
|---|---|---|---|
|
1 |
GND |
电源地 |
|
|
2 |
12V |
12VDC电源输入 |
|
|
3 |
GPI_GND |
非隔离输入信号地 |
|
|
4 |
GPO-POWER |
非隔离输出信号电源 |
|
|
5 |
GPI1 |
非隔离信号输入 |
|
|
6 |
GPO1 |
非隔离输出信号 |
|
|
7 |
GPI2 |
非隔离信号输入 |
|
|
8 |
GPO2 |
非隔离输出信号 |
|
|
9 |
GPO3 |
非隔离输出信号 |
|
|
10 |
Chassis |
底座 |

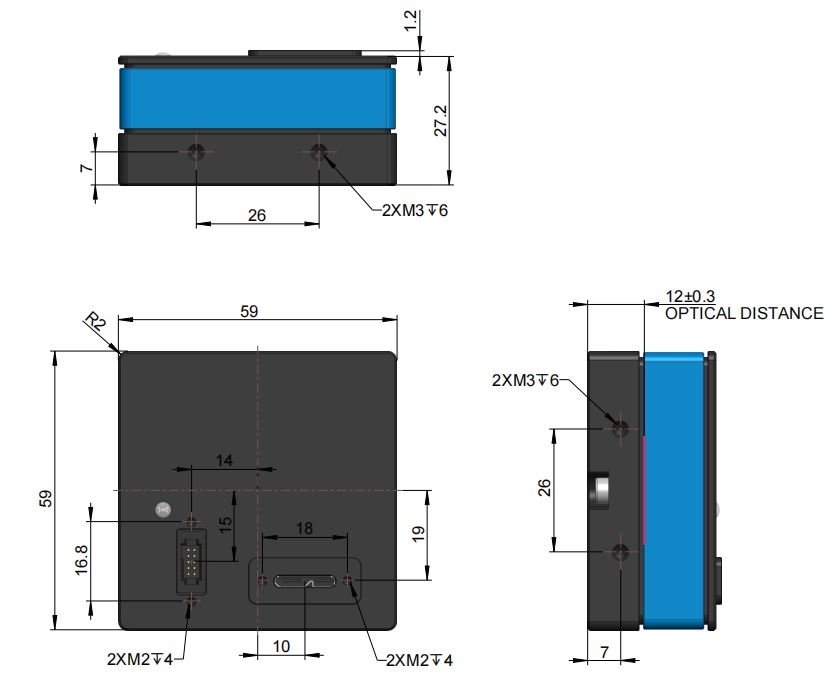

外观尺寸
|
序号 |
配件名称 |
数量 |
说明 |
|---|---|---|---|
|
1 |
相机整机 |
1 |
本手册所指相机 |
|
2 |
I/O线缆 |
1 |
10 Pin线缆或延长线缆 |
|
3 |
USB3.0线缆 |
1 |
合适长度的Micro USB3.0线缆 |
|
4 |
电源（IUD） |
1 |
IUD系列使用的电源适配器 |
|
5 |
镜头（选配） |
1 |
C接口镜头 |
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
FPS/分辨率
采样平均
曝光时间
IUD16000KMA
16.0M/PYTHON 16K (M, GS)
1.6“ (18.43x18.43)
4.5x4.5
TBD
22.5@4096x4096
1x1
1us~60s
IUD25000KMA
25.0M/PYTHON 25K (M, GS)
2.04“ (23.04x23.04)
4.5x4.5
<1/5000
3.9e − /s@ 20°C
14.8@5120x5120
14.8@2560x2560
14.8@1664x1664
1x1
2x2
3x3
1us~60s
