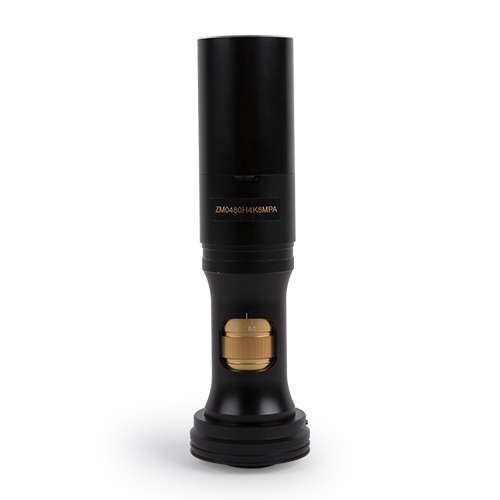

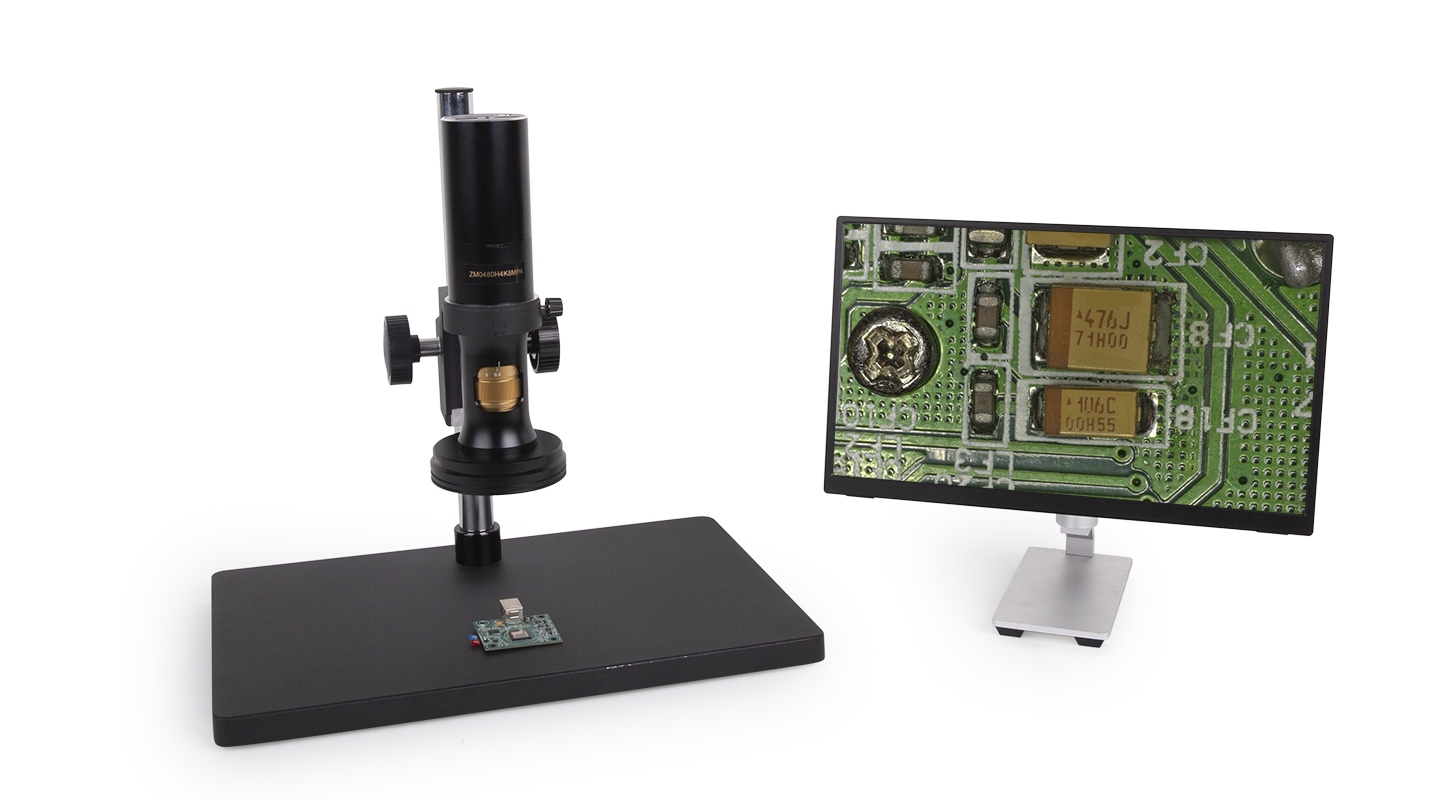

ZM0480H4K8MPA 连续变倍HDMI接口数码显微一体机如图所示，由20x连续变倍镜头主体TZM0480-W3100-TV3050（标准配置），H4K8MPA HDMI相机，LED环形光源ZM0756DRL-NPC(可换同轴光源)组成。H4K8MPA模块不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到H4K8MPA模块。

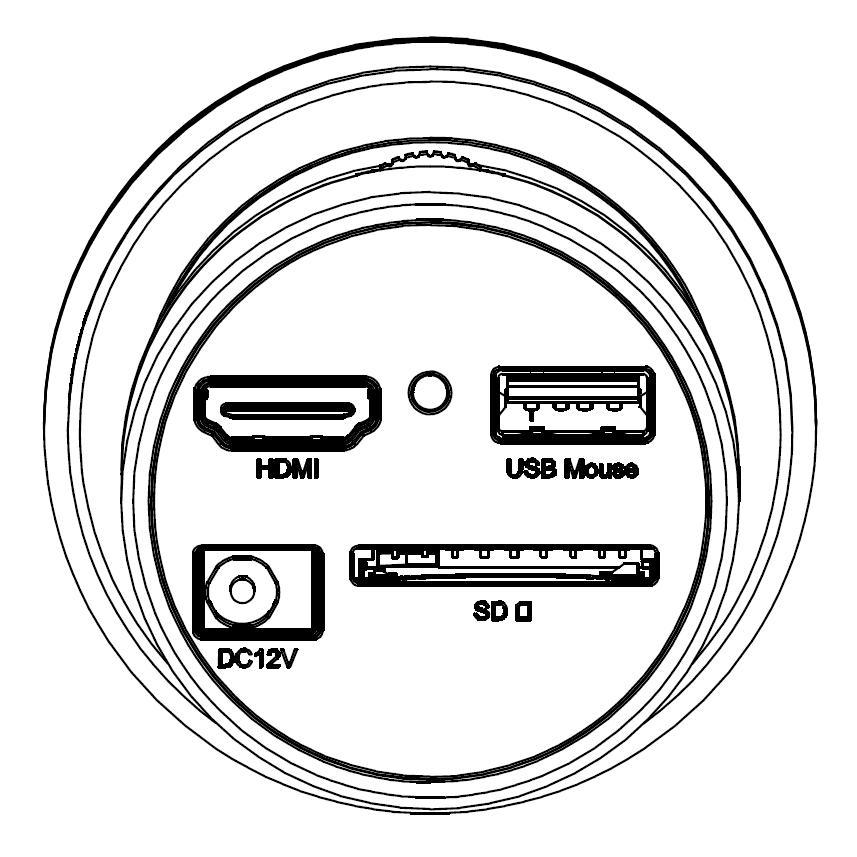

ZM0480H4K8MPA后面板接口
|
HDMI接口数码相机模块 |
|
|---|---|
|
物理接口与按键 |
功能描述 |
|
HDMI |
符合HDMI1.4标准。 用于标准FHD显示器的4K 或1080P格式视频输出； |
|
LED |
LED状态指示灯； |
|
USB Mouse |
USB鼠标接口，用于内置XCamView软件的控制； |
|
DC12V |
12V/1A电源插孔； |
|
SD |
符合SDIO3.0规范，用于捕获视频与图像的存贮； |
|
相机硬件 |
功能描述 |
|
HDMI接口 |
支持HDMI1.4 协议；30fps@4K/30fps@1080P； |
|
H4K8MPA相机 |
H4K8MPA，与光学连续变倍物镜主体集成在一起 |
|
传感器 |
Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸为1.45x1.45um |
|
G光灵敏度/暗电流/
|
300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
|
FPS/分辨率 |
30@3840*2160 (HDMI) |
|
曝光时间 |
0.04~1000ms |
|
软件 |
功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件;
|
|
图片捕获 |
8M (3840*2160) JPEG 格式，选择SD卡存储; |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能。 |
|
ISP功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。 |
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能。 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置。 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。 |
|
照明模块 |
|
|
环形光源 |
亮度可调LED照明环形光源（无线）（ TZM0756DRL-NPC） |
|
环形偏振光源 |
亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC） |
|
同轴照明光源 |
亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC |
|
供电方式 |
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
|
安装方式 |
快速秒级吸合式安装，方便简单 |
|
亮度调节 |
通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
应用实例

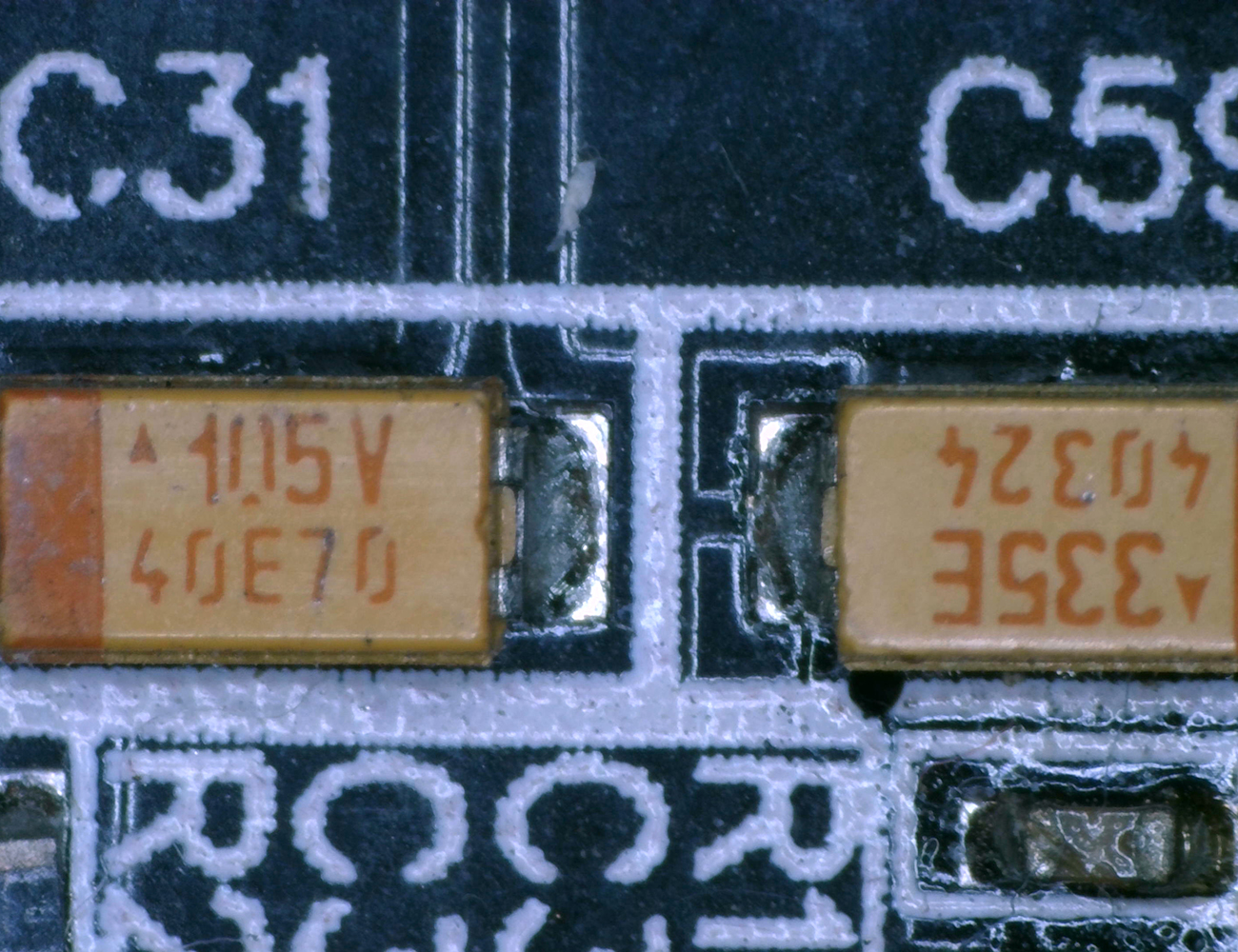

电路板上的元器件

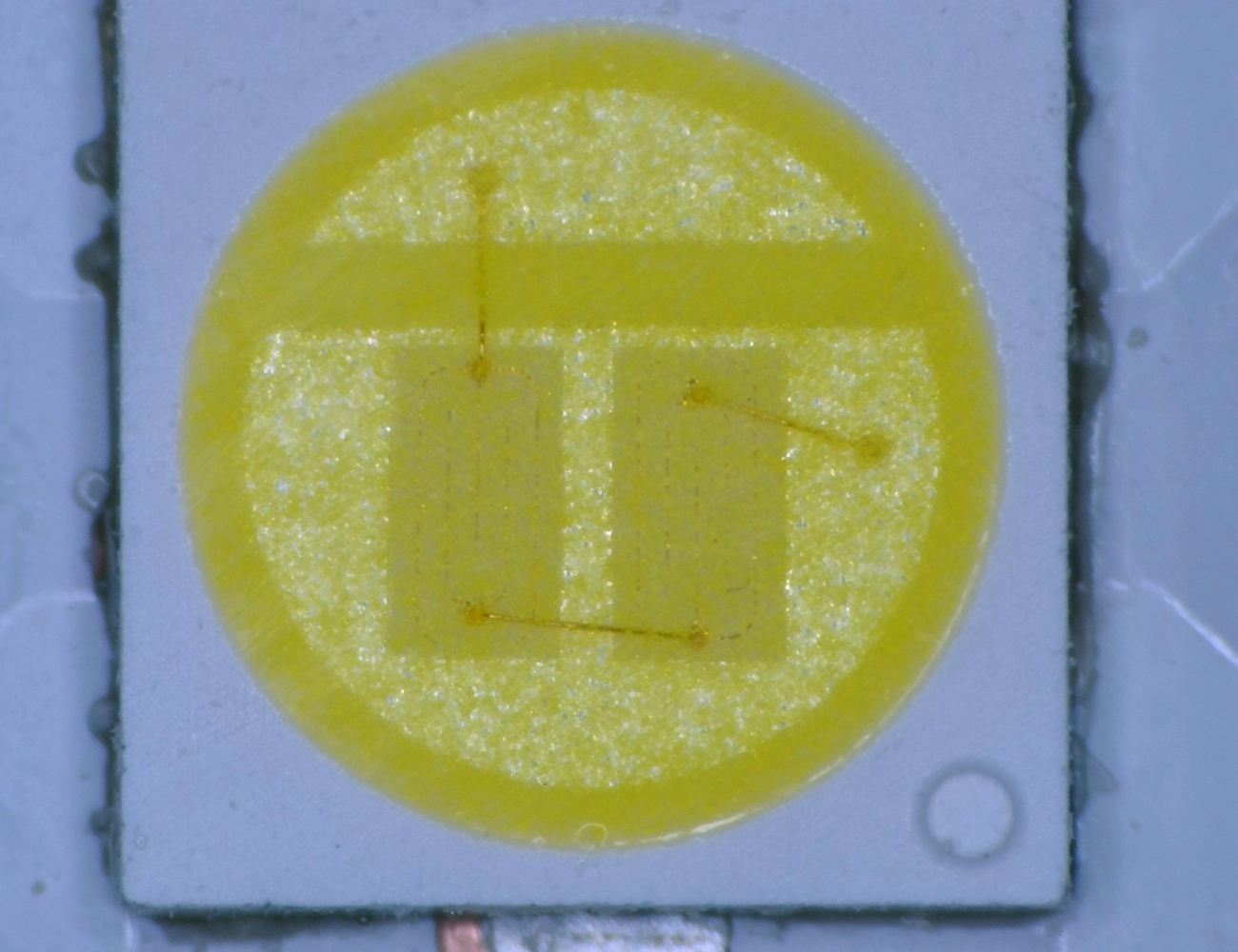

LED发光面

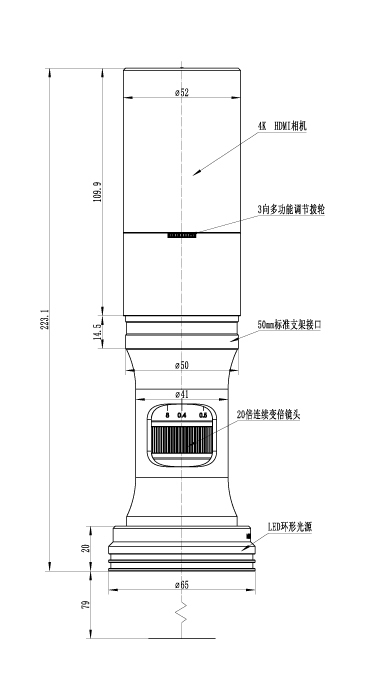

外观尺寸
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) |
||
|
B |
连续变倍HDMI接口数码显微一体机一台( ZM0480H4K8MPA ) |
||
|
C |
无线LED 环形光源(ZM0756DRL-NPC) |
||
|
D |
HDMI 线 |
||
|
E |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A |
美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC |
|
|
欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC |
|||
|
F |
USB 鼠标/USB 无线鼠标 |
||
|
可选附件 |
|||
|
G |
无线LED 偏振环形光源(ZM0756DRPL-NPC) |
||
|
H |
无线LED同轴光源照明器（ZM0756CL-NPC） |
||
|
I |
SD 卡(4G 或者 8G) |
||
|
J |
一分二电源分束线 |
||
|
K |
其他辅助物镜（未示出） |
||
TZM0480-W3100-TV3050连续变倍单筒主体标准配置参数
光学参数
光学主体
TZM0480-W3100-TV3050连续变倍主体，0.4X-8.0X变倍范围
工作距离
86mm-174mm（由辅助物镜决定）
数值孔径NA
0.01-0.12（使用W3100，1x辅助物镜）
分辨率
27.5um-2.3um（使用1x辅助物镜）
视场
1.6mm-63.9mm
可选物镜
0.50x，0.75x，1.00x（可根据需要选择）
可选其他物镜
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸
223mm x 52mm
支架接口
标准50mm
ZM0480H4K8MPA 可选辅助物镜W3xxx的光学参数
辅助物镜
参数
TV镜头0.5X(1/2.8"传感器)TV3050
低倍
高倍
W3100，1.0X(86mm WD)
倍率
0.20x-4.00x
线视场
31.95mm
1.60mm
NA
0.010
0.112
W3050，0.5X(174mm WD)
倍率
0.10x-2.00x
线视场
63.90mm
3.20mm
NA
0.005
0.056
W3075，0.75X(115mm WD)
倍率
0.15x-3.00x
线视场
42.60mm
2.13mm
NA
0.008
0.084
备注
当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0480的放大倍率、视场角和NA值由显微物镜的参数决定。
WD：工作距离（Working Distance）；
NA：数值孔径（Numerical Aperture）；
