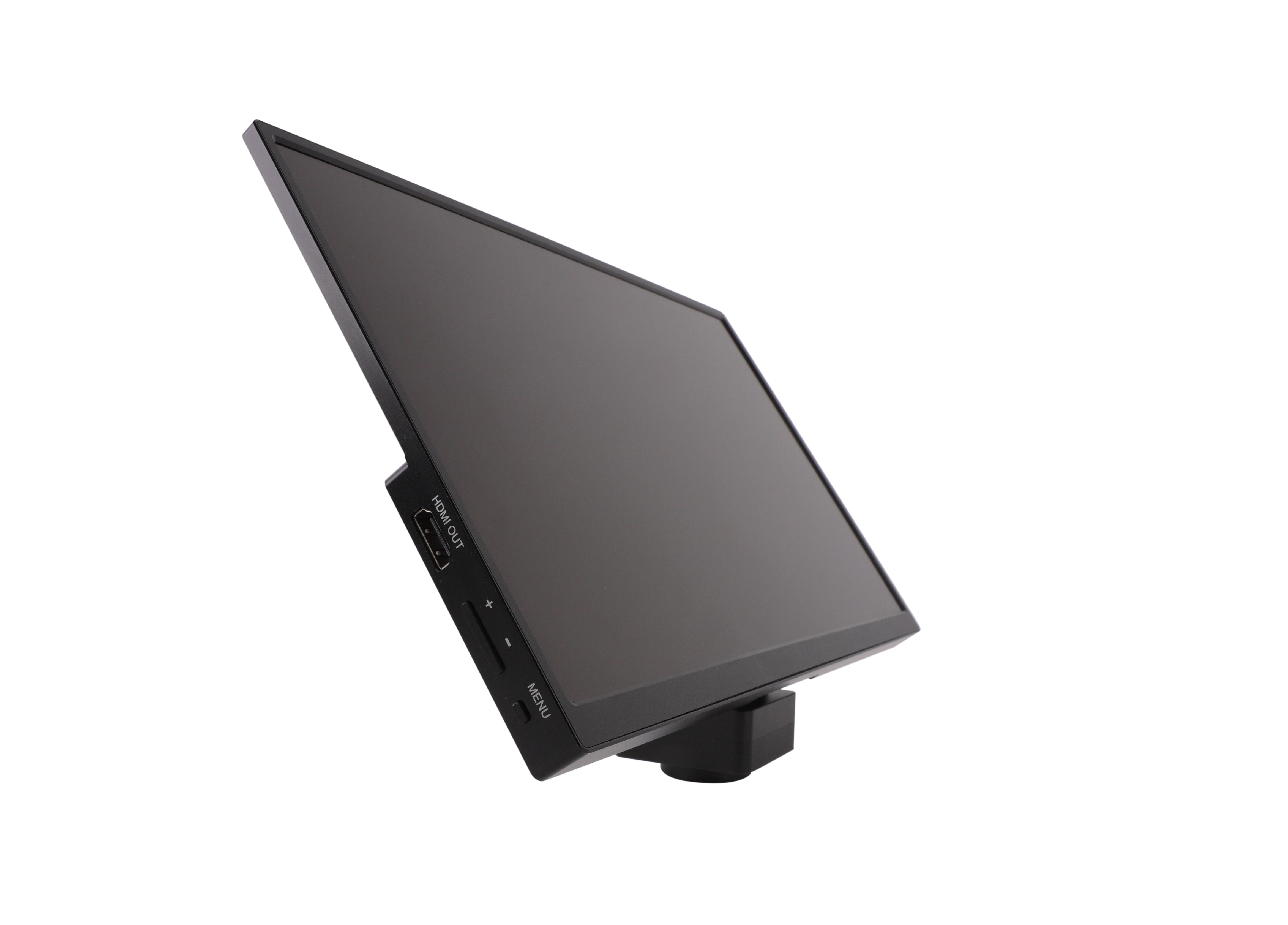

AIOCAMTOP4K是一款将4K分辨率CMOS相机与13.3英寸显示屏集成在一起的一体机，不需要电脑即可直接用于体视显微镜或生物显微镜视频和图像的采集，也可用WiFi无线网络组成显微互动教学系统，方便教师授课与学生的学习。
AIOCAMTOP4K 系列相机的基本特性：
- 相机与显示屏集成在一起，省却连线，方便安装
- Sony Starvis 2背照式CMOS传感器
- 支持4接口连接外置显示器，实现同步输出，4K/1080P HDMI输出自适应切换
- 支持0接口同步输出实时视频
- USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
详细参数

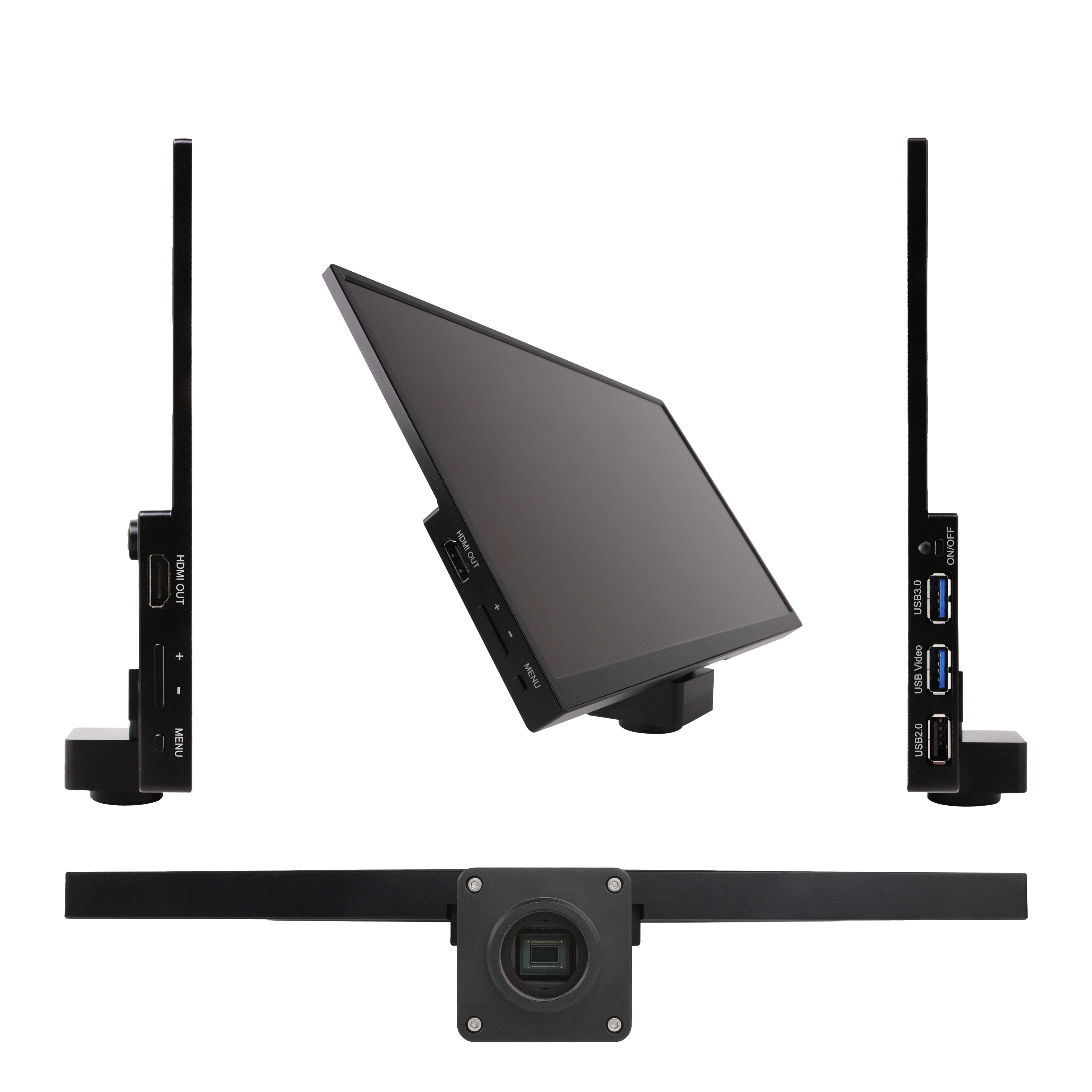

AIOCAMTOP4K系列一体相机面板接口

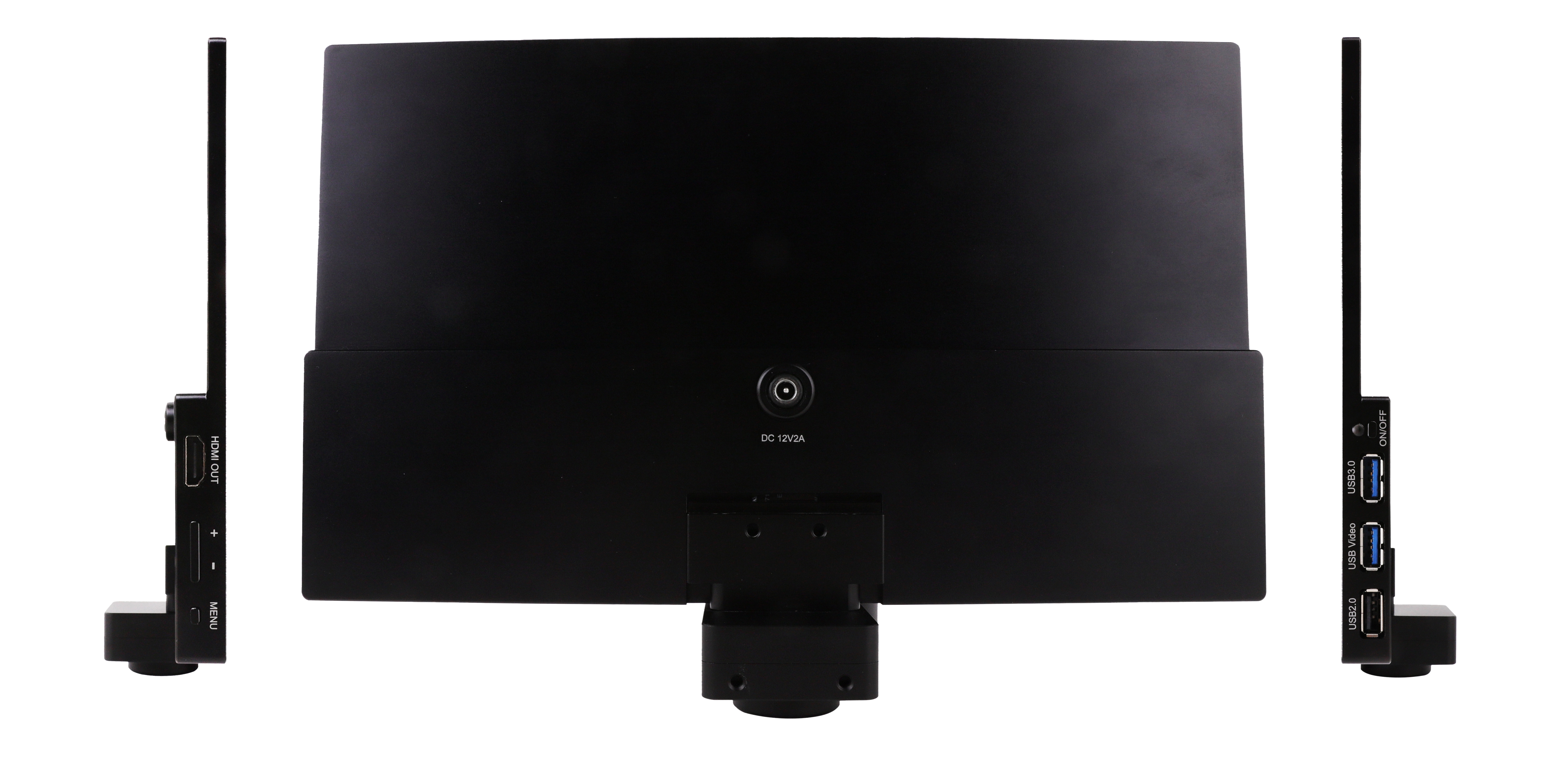

AIOCAMTOP4K系列一体相机接口示意图
|
物理接口与按键 |
功能描述 |
|
USB2.0(2) |
USB鼠标接口，用于内置XCamView软件的控制 |
|
USB Video |
连接电脑USB2.0接口实现视频图像传输 |
|
ON/OFF |
电源开关（短按开机，长按关机） |
|
LED |
LED状态指示灯 |
|
HDMI OUT |
符合HDMI1.4规范，用于扩展4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
|
+/- |
显示屏亮度调节按钮 |
|
MENU |
显示屏菜单键 |
|
DC 12V2A |
12V/2A电源插孔 |
|
视频/数据接口 |
功能描述 |
|
HDMI接口 |
通过HDMI OUT接口同步输出视频，支持HDMI1.4协议；30fps@4K 或30fps@1080P |
|
WiFi接口 |
通过USB2.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像 |
|
USB Video接口 |
通过USB Video接口连接到电脑，实时传输H264/MJPEG编码图像 |
|
其他 |
视频图像录制捕获，图像处理以及相机控制功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件 |
|
图像捕获 |
8M(3840*2160) JPEG或者TIFF格式，存储设备为U盘 |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
|
ISP功能 |
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，Gamma，对比度，亮度，色调以及50HZ/60HZ防闪烁，彩转灰等功能 |
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图形叠加，比较图像(实时图像和存储介质中的图片比较，图片与图片比较)，浏览(包括图片浏览、录制视频回放)，以及丰富的图像测量功能 |
|
内嵌RTC |
板上提供精确时间控制 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语/等多种语言 |
|
WiFi/USB 视频输出 情况下的软件功能与环境 |
|
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
|
操作系统 |
Microsoft® Windows® 8 / 8.1 / 10 / 11(32
& 64 bit) |
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
内存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
|
相机工作环境 |
|
|
工作温度/摄氏度 |
-10~ 50 |
|
贮存温度/摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/2A 适配器 |
相机尺寸

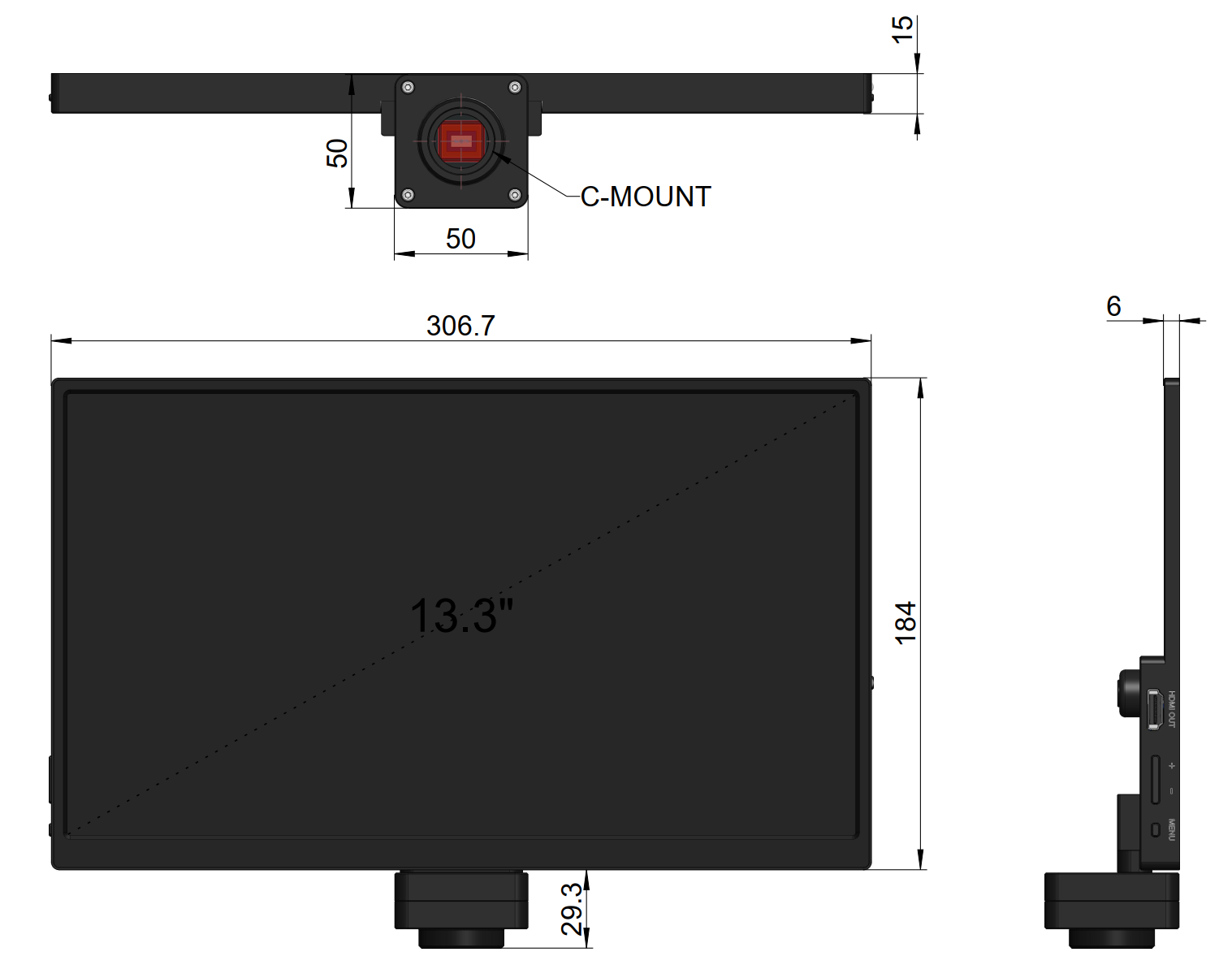

AIOCAMTOP4K系列一体相机尺寸示意图
应用实例
向日葵茎横切
向日葵茎横切
三年生椴树茎横切

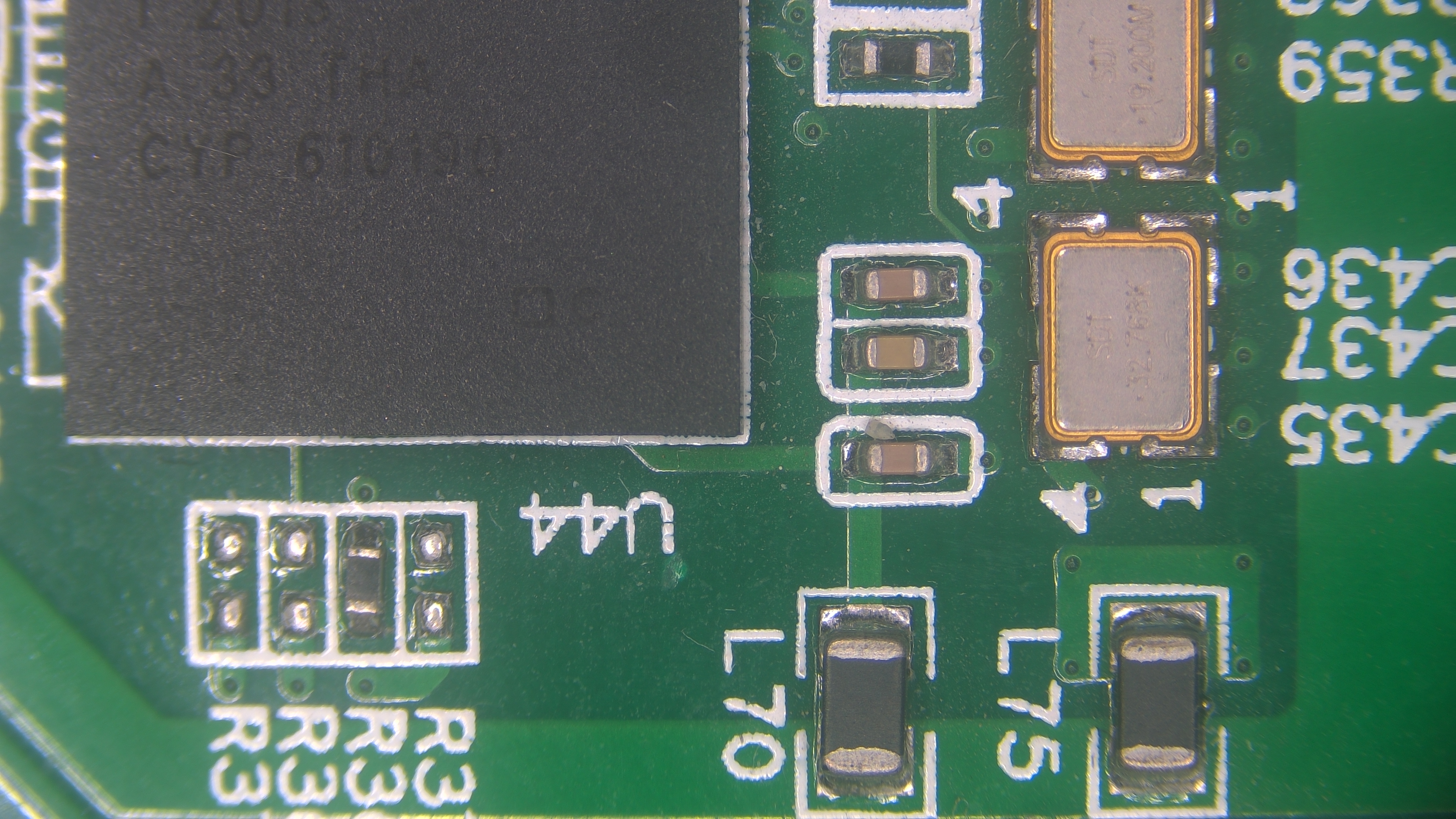

电路板
装箱清单

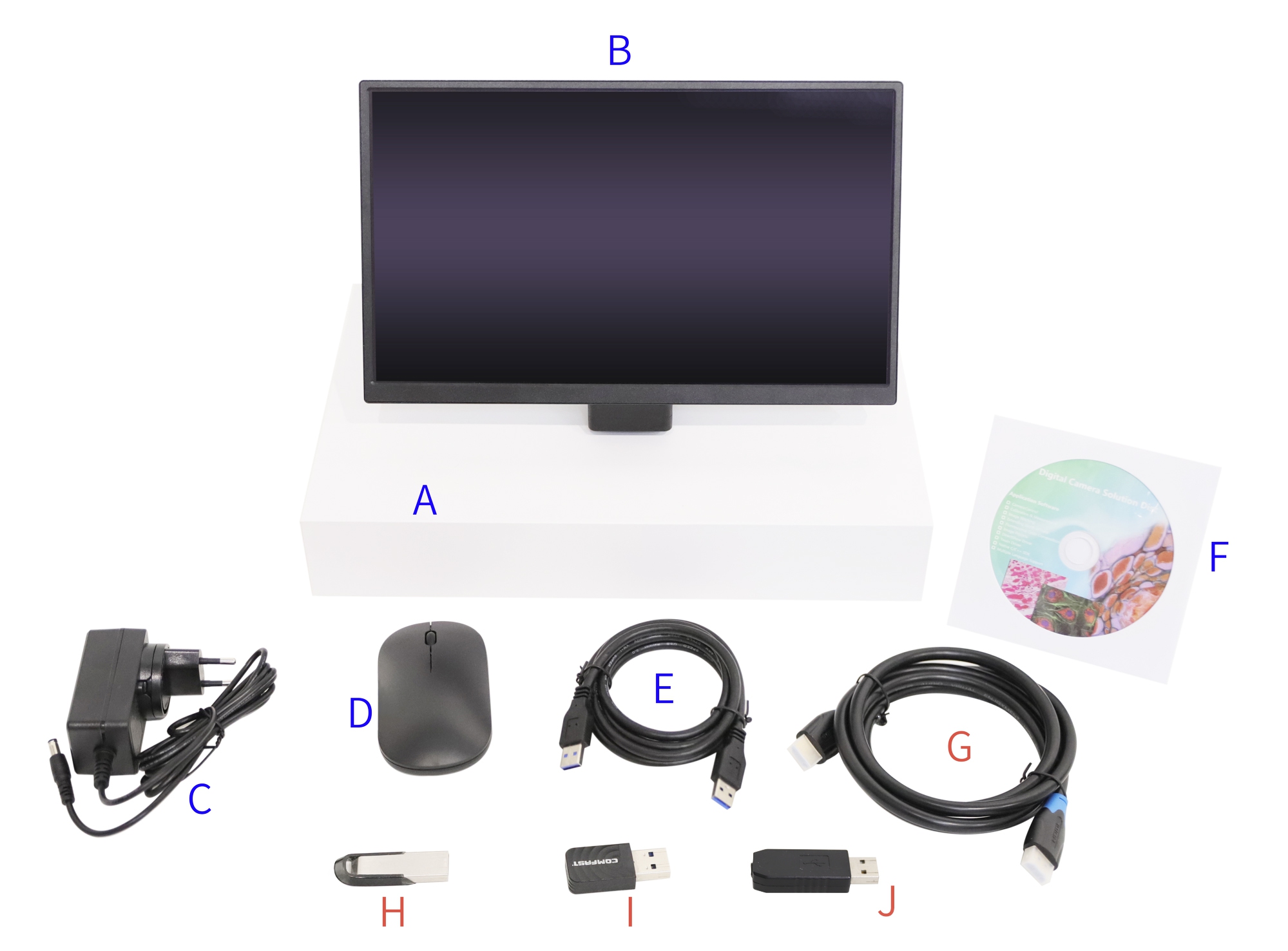

AIOCAMTOP4K系列一体相机包装示意图
|
标准装箱清单 |
|
|
A |
相机包装盒规格：L:35.6cm W:24.9cm H:7.5cm (1pcs, 1.68 公斤/每盒) |
|
B |
AIOCAMTOP4K系列一体相机一台 |
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 2A |
|
D |
USB无线鼠标 |
|
E |
USB2.0 A公A公镀金头数据线/2.0m |
|
F |
CD (驱动与应用程序, Ø12cm) |
|
可选附件 |
|
|
G |
HDMI线 |
|
H |
U盘 |
|
I |
USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 |
|
J |
音控模块（中文或英文） |
订购代码
传感器尺寸(mm)
像素(um)
G光灵敏度
暗电流
FPS/分辨率
采样
平均
曝光时间(ms)
AIOCAMTOP4K8MPC
Sony IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
1364mv with 1/30s
0.15mv with 1/30s
30@3840*2160(HDMI)
30@3840*2160(WiFi)
30@3840*2160(USB)
1x1
0.04~1000
