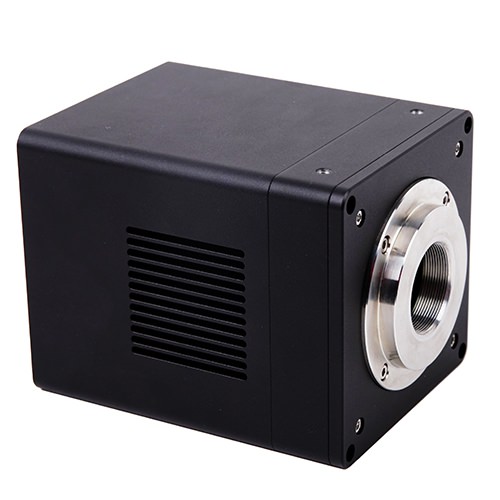

sMAX系列相机搭载了 GSENSE 系列高性能大像素或全画幅图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对传感器表面常见的低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。 sMAX 系列这一独有技术大大降低了图像噪声，保证了高质量图像的获取。
sMAX系列显微相机的视频与图像数据传输通过 USB3.0/Camera Link 快速传输协议接口以实现快速预览。
sMAX系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率( GSENSE 系列高性能图像传感器在温度特别低的情况下，其量子效率也会降低，所以温度可控显得相当重要)。
sMAX系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作。
sMAX系列相机随机附送 ToupView/ToupLite 高级图像处理软件以实现对相机的控制与捕获图像的处理。
sMAX系列相机的基本特性：
- 基于GSENSE系列全画幅或大像素感光芯片的科学级专业相机；
- 双级专业设计的高性能TE冷却结构，结构灵巧，散热速度快；
- 温度任意可控，最高可达40度温度降幅；
- 传感器工作温度可以在5分钟之内规整到期望的温度；
- 精巧防结雾结构，确保传感器在超低温度情况下传感器表面不会结雾；
- IR-CUT或双AR膜保护玻璃(可选)；
- 高速USB3.0/Camera Link接口，传输速度高达5Gbits/s；
- 支持长达1小时的精准曝光控制技术；
- 内置最高达16bit ISP模块；
- Ultra-Fine颜色处理引擎，实现完美颜色再现能力；
- 内置2D去噪功能以及锐化功能；
- 支持视频与图像在软件/硬件触发模式下的捕获；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SDK；

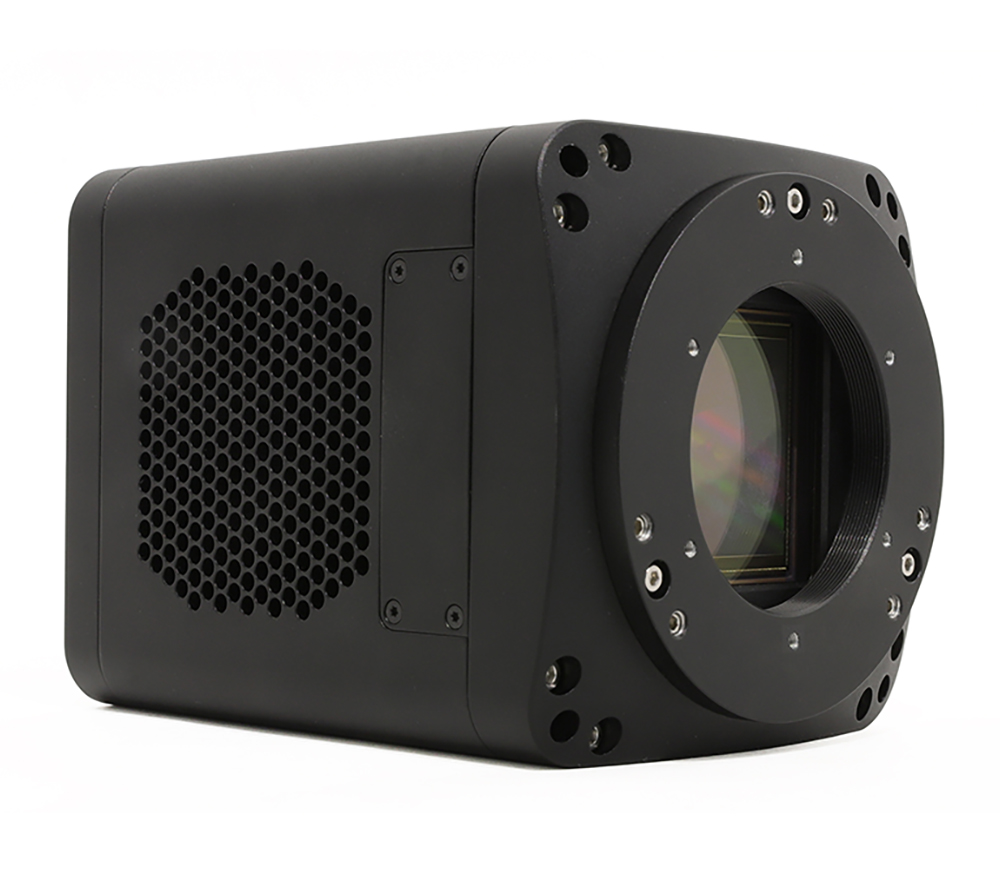

sMAX16AM/sMAX16BM 系列相机的基本特性：
| 产品名 | sMAX16AM | sMAX16BM |
|---|---|---|
| 传感器型号 | GSENSE4040 | GSENSE4040BSI |
| 光谱范围 | 300nm - 1000nm | 200nm - 1100nm |
| Peak QE | 73.94%@600nm | 90%@550nm |
| 应用场景 | 支持紫外、可见、近红外波段 | 支持紫外、可见、近红外波段 |
| 控温能力 | 温差可达 40 摄氏度 | 温差可达 40 摄氏度 |
| 分辨率 | 4096 x 4096 | 4096 x 4096 |
| 像元大小 | 9um | 9um |
| 快门类型 | 卷帘快门 | 卷帘快门 |
| 接口 | USB3 / CameraLink，支持同时输出 | USB3 / CameraLink，支持同时输出 |
| ADC | 12-bit ADC / 16-bit combined HDR | 12-bit ADC / 16-bit combined HDR |
| 帧率 | USB3：20fps；CameraLink：23fps | USB3：20fps；CameraLink：23fps |
| 内存 | 8Gb | 8Gb |
| 模式支持 | HCG / LCG / HDR、Global Reset | HCG / LCG / HDR、Global Reset |
| 读出噪声 | 4.0e- | 2.3e- |
| 最大信噪比 | 49.3dB(LCG 2.8x) | 45.9dB(LCG 3x) |
| 动态范围 | 82.5dB(16bit HDR12HL) | 85dB(16bit HDR12HL) |
| 触发控制 | 支持外部 IO 触发控制 | 支持外部 IO 触发控制 |
应用实例

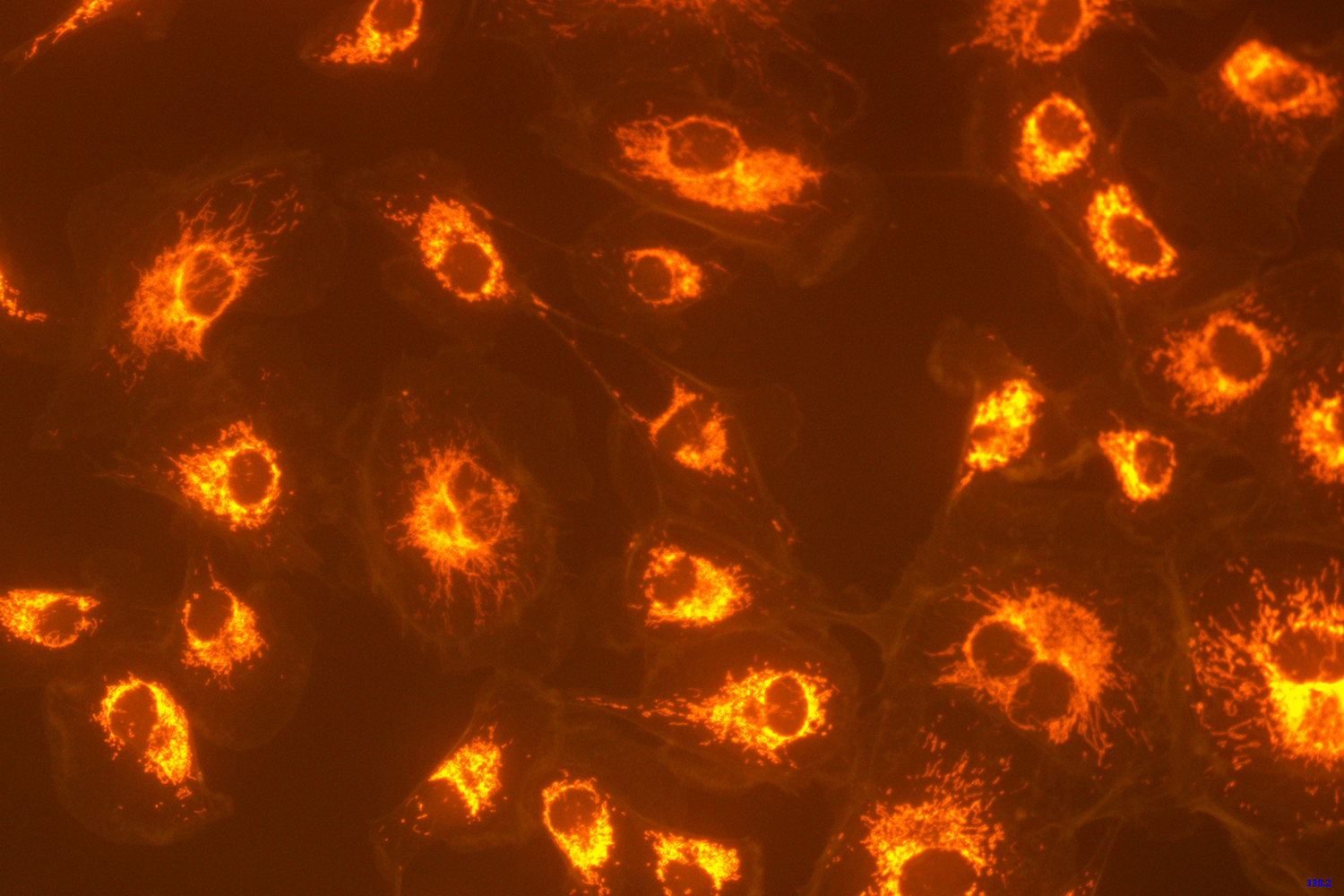

红色荧光图像

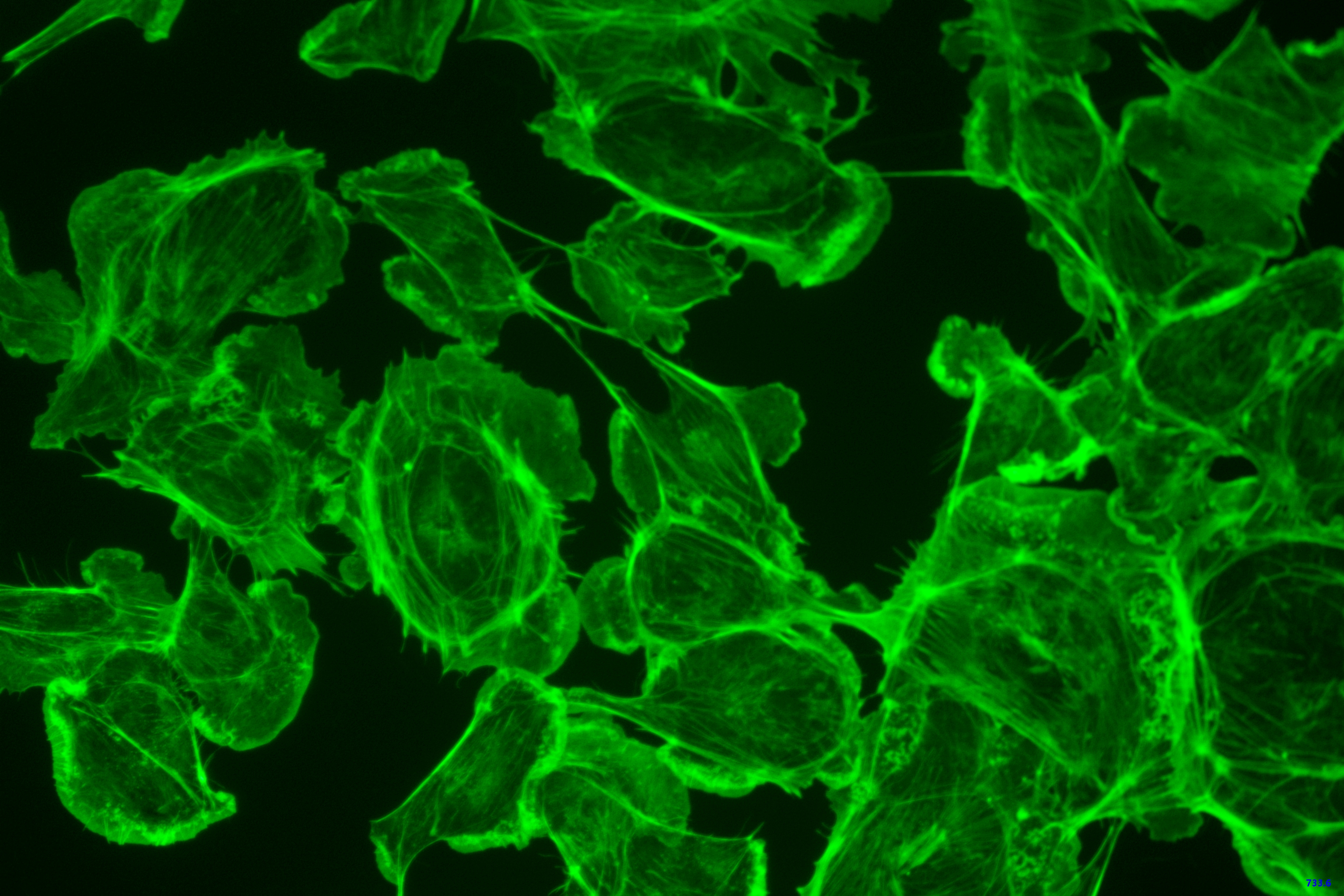

绿色荧光图像

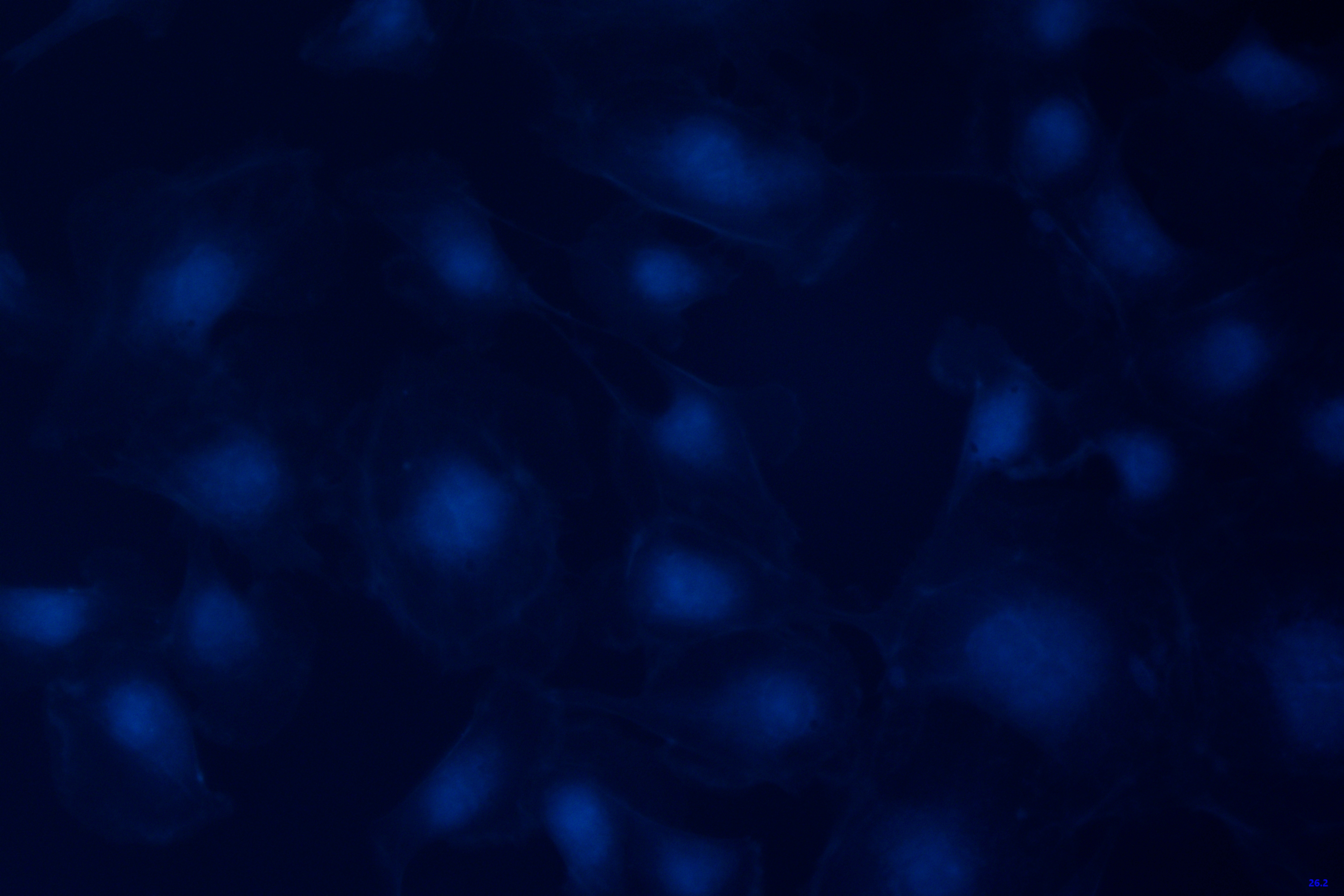

蓝色荧光图像

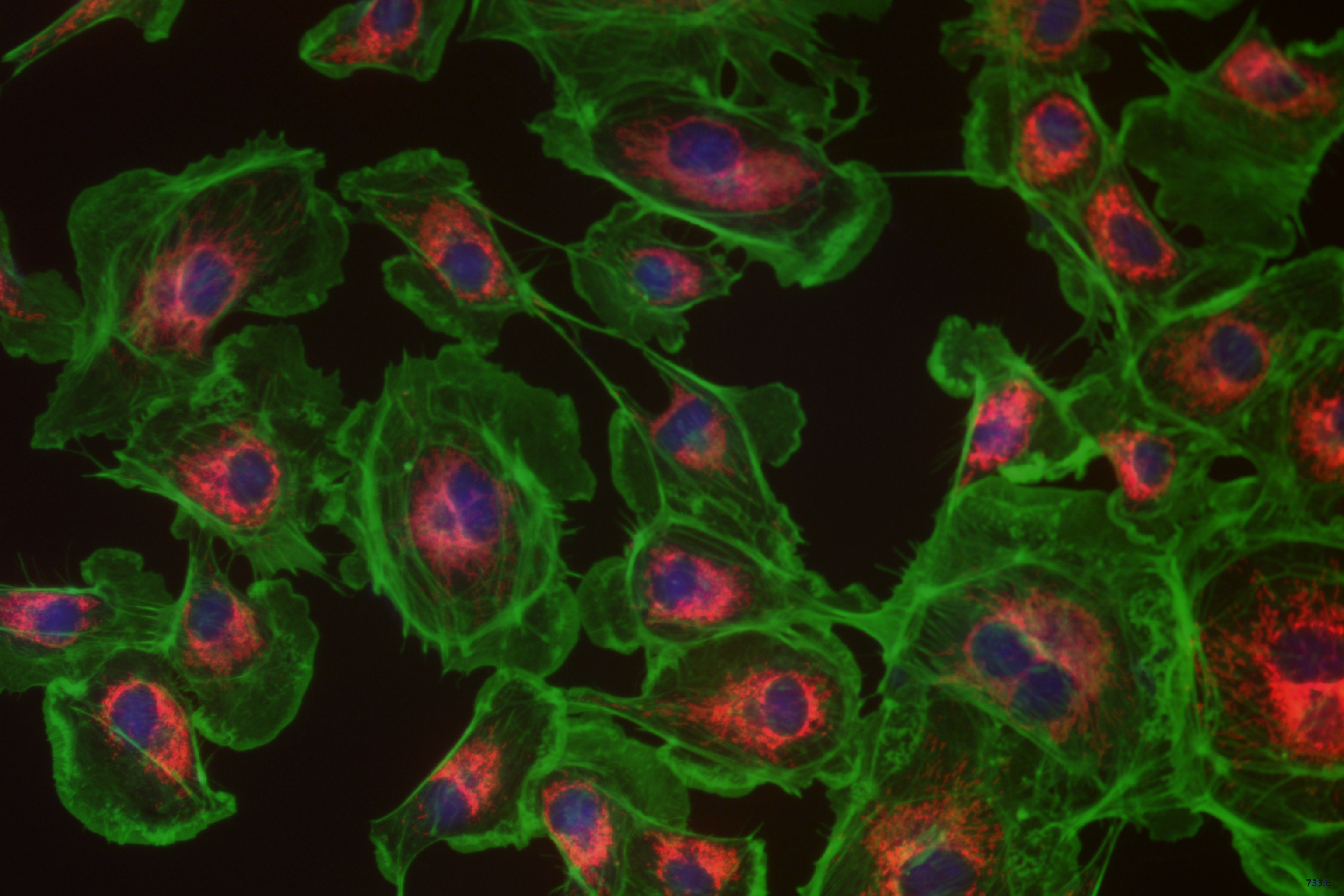

RGB三色图像融合成的荧光图像
sMAX系列相机外形尺寸

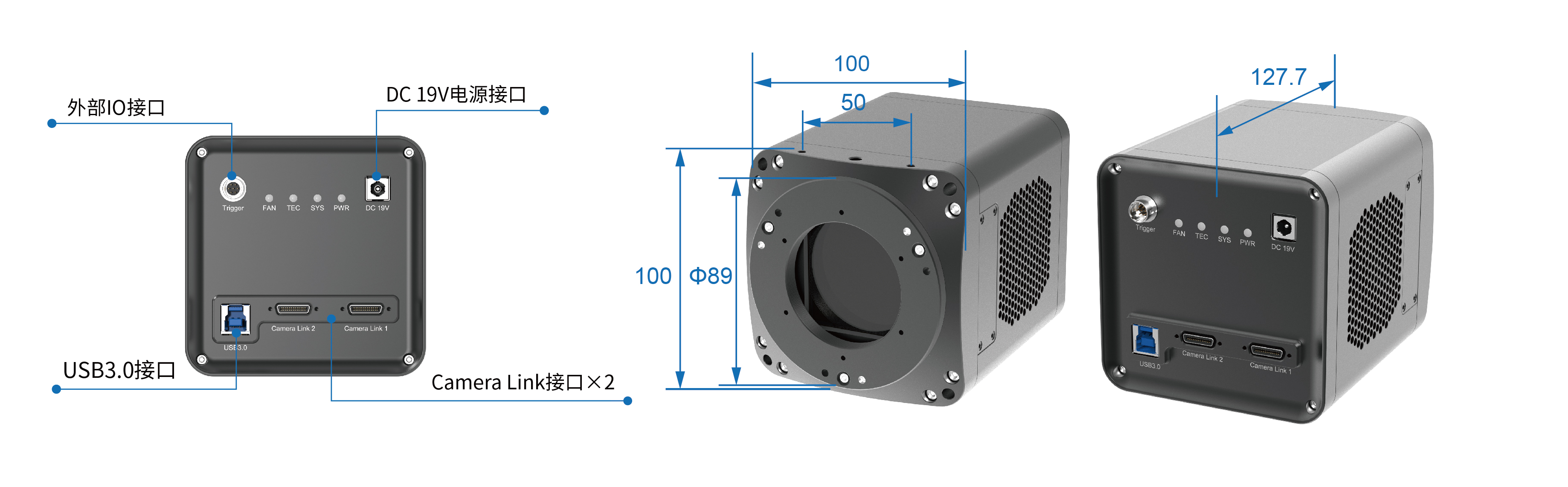

sMAX 系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工而成。相机传感器的前端安装有高品质的IR-CUT或双面AR保护玻璃，主要起到滤除成像中的红外光波，同时起到保护相机传感器芯片的作用。
相比其他品牌相机，图谱光电的TE制冷相机密封性好，相机散热风扇经减振以后，不会存在由于风扇抖动引发的成像模糊。

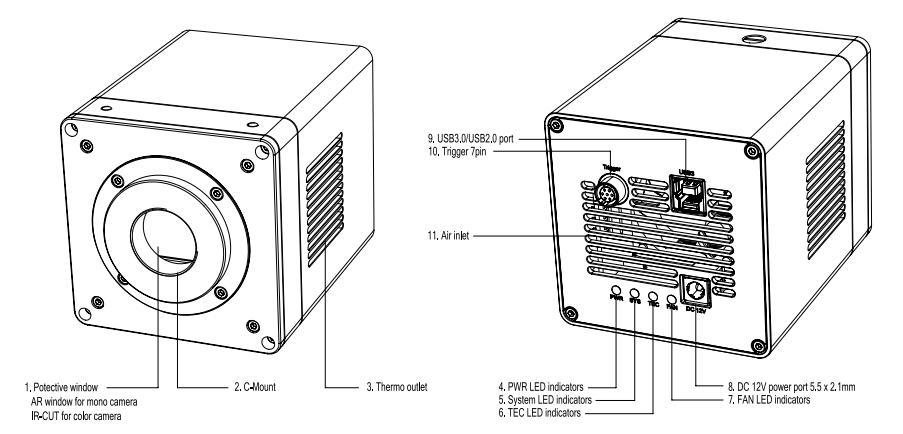

sMAX系列相机外形尺寸与接口示意图(Camera Link)
（新款）

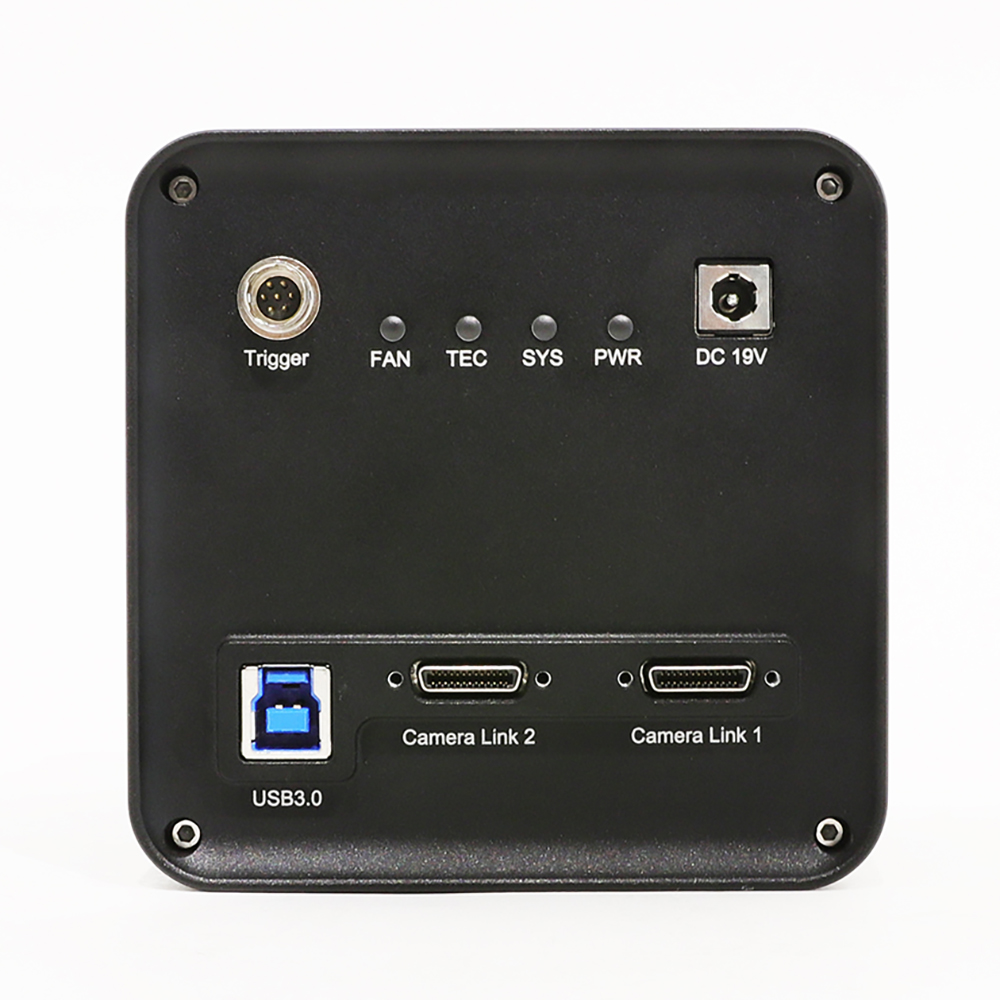

sMAX16AM/BM-U3-CL相机接口及外观尺寸
sMAX系列相机装箱清单(USB3.0)
sMAX 系列相机装箱清单(USB3.0)
|
标准包装列表 |
|||
|---|---|---|---|
|
A |
包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，这里图中未示出（TBD） |
||
|
B |
3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；单个外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm |
||
|
C |
sMAX系列USB3.0接口的相机一台 |
||
|
D |
干燥管 |
||
|
E |
电源适配器: 输入: AC 100~240V 50Hz/60Hz,输出: DC 12V 3A |
||
|
F |
高速USB3.0 A公到B公镀金头数据线/1.5m |
||
|
G |
I/O线缆 |
||
|
H |
CD (驱动及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
I |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
J |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
注意：对I和J选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
K |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
L |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
M |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
sMAX系列相机装箱清单(Camera Link)
sMAX 系列相机装箱清单(Camera Link)
|
标准包装列表 |
|
|---|---|
|
A |
3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒） |
|
B |
sMax系列 Camera Link 接口相机 |
|
C |
CameraLink线2根 |
|
D |
12V/3A 6PIN航插电源适配器 |
|
E |
电源线 |
|
F |
外触发控制线一根 |
sMAX16AM/sMAX16BM 系列相机装箱清单(Camera Link)
sMAX16AM/sMAX16BM 系列相机装箱清单(Camera Link)
|
标准包装列表 |
|
|
A |
3-A 仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒） |
|
B |
sMAX16AM/sMAX16BM 相机 |
|
C |
电源线（国标，美标，欧标，英标可选） |
|
D |
电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 19V 4.74A |
|
E |
USB3.0 线一根 |
|
F |
外触发控制线一根 |
|
G |
CameraLink 线 2 根（选配） |
|
H |
采集卡（选配） |
订购代码
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
动态范围/SNR
FPS/分辨率
位深度
采样平均
曝光时间
sMAX04BM
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-U100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-CL100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit
1x1
2x2
12μs~10s
sMAX16AM-U3-CL
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 AM -U3-CL-GPS
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16BM-U3-CL
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 BM -U3-CL-GPS
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
