MAX系列科学相机搭载了 Sony Exmor CMOS 或 GSENSE 系列高性能大像素或全画幅图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对传感器表面常见的低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。 MAX 系列这一独有技术大大降低了图像噪声，保证了高质量图像的获取； MAX 系列相机的视频与图像数据传输通过 USB3.0 快速传输协议接口以实现快速预览。
MAX系列科学相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率( Sony Exmor CMOS 或 GSENSE 系列高性能图像传感器在温度特别低的情况下，其量子效率也会大大降低，所以温度可控显得相当重要)。
MAX系列科学相机 支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级 IO 模块，可以跟多路外部设备同步，或多相机同步工作。
MAX系列相机随机附送 ToupView/ToupLite 高级图像处理软件以实现对相机的控制与捕获图像的处理。
MAX系列科学相机的基本特性：
- 基于SONY Exmor CMOS或GSENSE系列全画幅或大像素感光芯片的科学级专业相机；
- 双级专业设计的高性能TE冷却结构，结构灵巧，散热速度快。温度任意可控，最高可达50度温度降幅；
- 传感器工作温度可以在5分钟之内规整到期望的温度；
- 精巧防结雾结构，确保传感器在超低温度情况下传感器表面不会结雾；
- IR-CUT或双AR膜保护玻璃(可选)；
- M52 x0.75 或C接口
- 高速0接口，传输速度高达5Gbits/s；
- 支持长达1000秒的精准曝光控制技术；
- 内置最高达16bit ISP模块。
- 内置2D去噪功能。
- 内置锐化功能。
- Ultra-Fine颜色处理引擎，实现完美颜色再现能力；
- 支持视频与图像在软件/硬件触发模式下的捕获；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SDK；
相机接口及外观尺寸

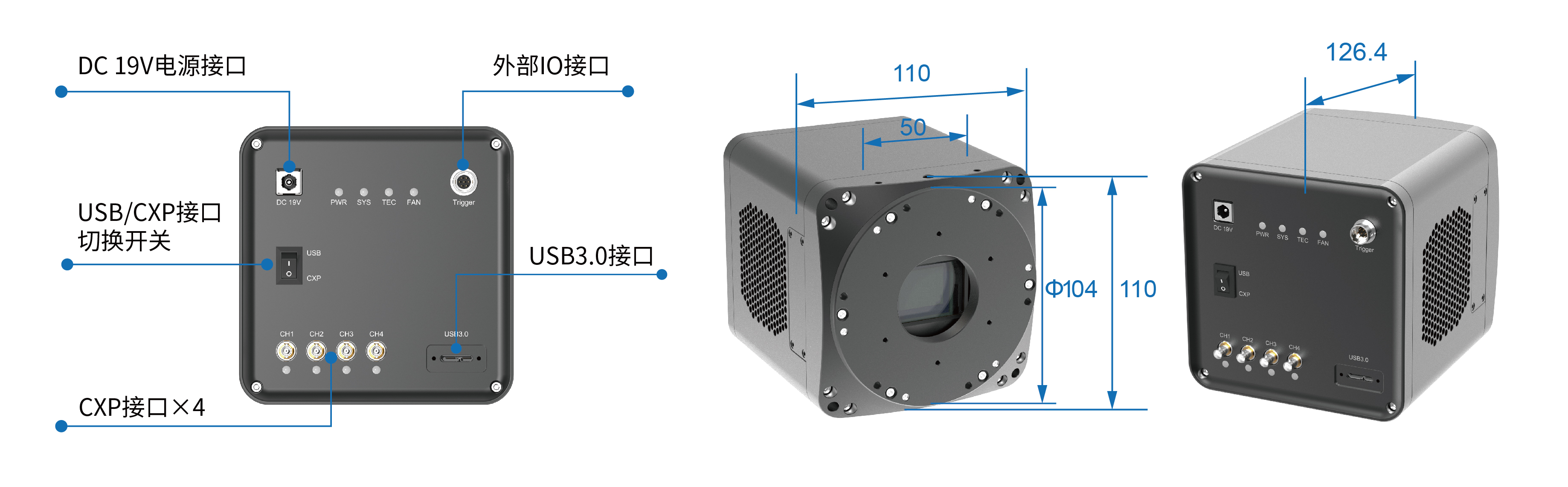

MAX21AM/AC-U3-CXP相机接口及外观尺寸

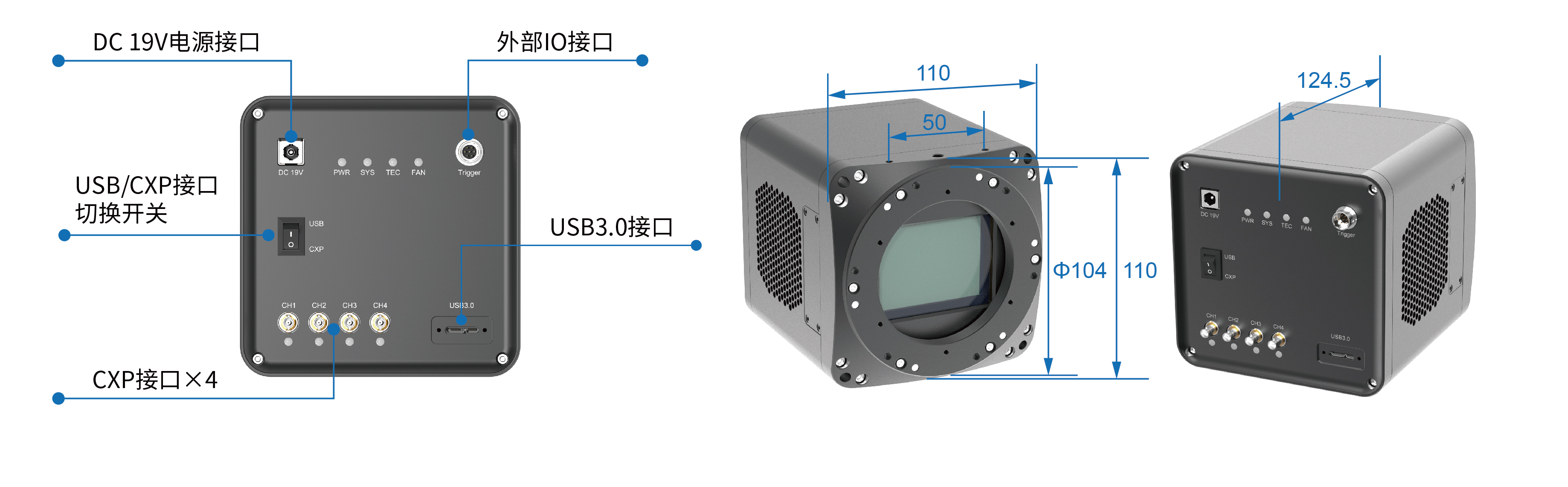

MAX151AM/AC-U3-CXP相机接口及外观尺寸

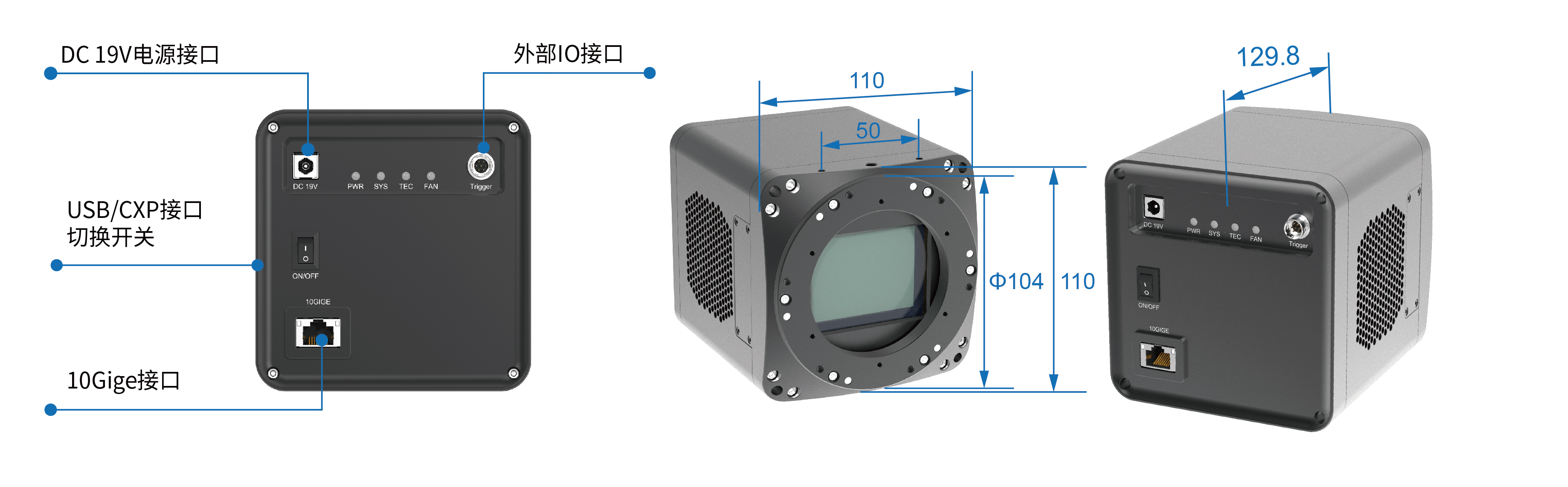

MAX151AM/AC-10Gige相机接口及外观尺寸
MAX系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作。
应用实例
红色荧光图像
绿色荧光图像
蓝色荧光图像
RGB三色图像融合成的荧光图像
MAX系列相机外形尺寸
MAX 系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工而成。相机传感器的前端安装有高品质的IR-CUT或双面AR保护玻璃，主要起到滤除成像中的红外光波，同时起到保护相机传感器芯片的作用。
相比其他品牌相机，图谱光电的TE制冷相机密封性好，相机散热风扇经减振以后，不会存在由于风扇抖动引发的成像模糊。
MAX系列相机外形尺寸示意图
MAX 系列相机装箱清单
|
标准包装列表 |
||
|---|---|---|
|
A |
包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，图中未示出 |
|
|
B |
3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm |
|
|
C |
MAX 系列相机一台 |
|
|
D |
电源适配器: 输入: AC 100~240V 50Hz/60Hz,输出: DC 19V 4A |
|
|
E |
高速USB3.0 A公到B公镀金头数据线/1.5m |
|
|
F |
I/O线缆 |
|
|
G |
CD (驱动及应用软件, Ø12cm) |
|
|
可选附件 |
||
|
H |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
订购代码
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
动态范围/SNR
FPS/分辨率
位深度
采样平均
曝光时间
MAX62AM
MM1062A
61M/IMX455(M, RS)
2.7"(35.98x23.99)
Full Frame
3.76x3.76
871mv with 1/30s
0.039mv with 1/30s
88.3dB/47.1dB
6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit
1x1
2x2
3x3
9x9
0.1ms~1000s
MAX62AC
MP1062AC
61M/IMX455(C, RS)
2.7"(35.98x23.99)
Full Frame
3.76x3.76
484.5mv with 1/30s
0.039mv with 1/30s
85.8dB/47.0dB
6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit
1x1
2x2
3x3
9x9
0.1ms~1000s
MAX24AC
MP1024A
24M/IMX410(C, RS)
2.7"(36.02x24.00)
Full Frame
5.94x5.94
573mv with 1/30s
0.037mv with 1/30s
87.3dB/50.2dB
15.3@6064x4040(14bit)
41@3024x2012
114@2016x1342
8 Bit / 14 Bit
1x1
2x2
3x3
0.1ms~1000s
MAX04AM
MM1004A
4.2M/GSENSE2020e(M,NIR,RS)
1.2”(13.31x13.31)
6.5x 6.5
8.1x107(e-/((W/m2).s))
Peak QE 64.2% @595nm
0.12(e-/s/pix) @-10C
81.6dB/46.5dB
45@2048x2048
45@1024 x 1024
8 Bit / HDR 16 Bit
1x1
2x2
0.1ms~1000s
MAX04BM
MM1004B
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108(e-/((W/m2).s))
Peak QE 93.7% @550nm
0.15(e-/s/pix) @-15C
79.1dB/47dB
45@2048 x2048
45@1024 x1024
8 Bit / HDR 16 Bit
1x1
2x2
0.1ms~1000s
MAX04CM
MM1004C
4.2M/GSENSE400BSI(M,UV,RS)
2.0“(22.53x22.53)
11 x 11
3.25x108(e-/((W/m2).s))
Peak QE 95.3% @560nm
1.5(e-/s/pix) @-10C
93.9dB/48.8dB
44@2048 x2048
44@1024 x1024
8 Bit / HDR 16 Bit
1x1
2x2
0.1ms~1000s
MAX151AM-U3
151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
2.4@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX151AC-U3
151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)
3.76 x 3.76
484mV with 1/30s
0.04mV with 1/30s
2.4@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX151AM-10G
151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX151AC-10G
151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)
3.76 x 3.76
484mV with 1/30s
0.04mV with 1/30s
6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX151AM-CXP
151M/IMX411ALR(M,RS)
4.2"(53.30x40.01)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX151AC-CXP
151M/IMX411AQR(C,RS)
4.2"(53.30x40.01)
3.76 x 3.76
484mV with 1/30s
0.04mV with 1/30s
6.1@14176x10640
6.9@7072x5320
20.8@4704x3546
61.9@1568x1178
1x1
2x2
3x3
9x9
15μs~3600s
MAX102AM-U3
102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
3.5@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970
1x1
2x2
3x3
9x9
15μs~3600s
MAX102AC-U3
102M/IMX461AQR(C,RS)
3.4"(43.80x32.87)
3.76 x 3.76
484mV with 1/30s
0.04mV with 1/30s
3.5@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970
1x1
2x2
3x3
9x9
15μs~3600s
MAX102AM-10G
102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970
1x1
2x2
3x3
9x9
15μs~3600s
MAX102AM-CXP
102M/IMX461ALR(M,RS)
3.4"(43.80x32.87)
3.76 x 3.76
871mV with 1/30s
0.04mV with 1/30s
8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970
1x1
2x2
3x3
9x9
15μs~3600s
MAX102AC-CXP
102M/IMX461AQR
(C,RS)
3.4"(43.80x32.87)
3.76 x 3.76
484mV with 1/30s
0.04mV with 1/30s
8.7@11648x8742
8.7@5824x4370
27.8@3872x2912
82.5@1280x970
1x1
2x2
3x3
9x9
15μs~3600s
MAX21AM-U3-CXP
GSPRINT4521
1.8"
4.5 x 4.5
TBD
68dB
45dB
18@5120 x 4096（U3）
193@5120 x 4096（CXP）
8 Bit / 12 Bit
TBDp
4μs~1h
MAX21AC-U3-CXP
GSPRINT4521
1.8"
4.5 x 4.5
TBD
68dB
45dB
18@5120 x 4096（U3）
193@5120 x 4096（CXP）
8 Bit / 12 Bit
TBD
4μs~1h
MAX10AM-U3-CXP
20.74 mm x 9.79 mm
1.4"
4.5 x 4.5
TBD
68dB
45dB
38@4608 x 2176（U3）
397@4608 x 2176（CXP）
8 Bit / 12 Bit
TBD
1μs~1h
MAX10AC-U3-CXP
GSPRINT4510
1.4"
4.5 x 4.5
TBD
68dB
45dB
38@4608 x 2176（U3）
397@4608 x 2176（CXP）
8 Bit / 12 Bit
TBD
1μs~1h
MAX02AM-U3-CXP
GSPRINT4502
0.7"
4.5 x 4.5
TBD
68dB
45dB
152@2048 x 1216（U3）
1564@4608 x 2176（CXP）
8 Bit / 12 Bit
TBD
1μs~1h
MAX02AC-U3-CXP
GSPRINT4502
0.7"
4.5 x 4.5
TBD
68dB
45dB
152@2048 x 1216（U3）
1564@4608 x 2176（CXP）
8 Bit / 12 Bit
TBD
1μs~1h
C:彩色； M:黑白； UV:紫外光； RS:卷帘快门； U3:USB3.0； CXP:CoaXPress；
