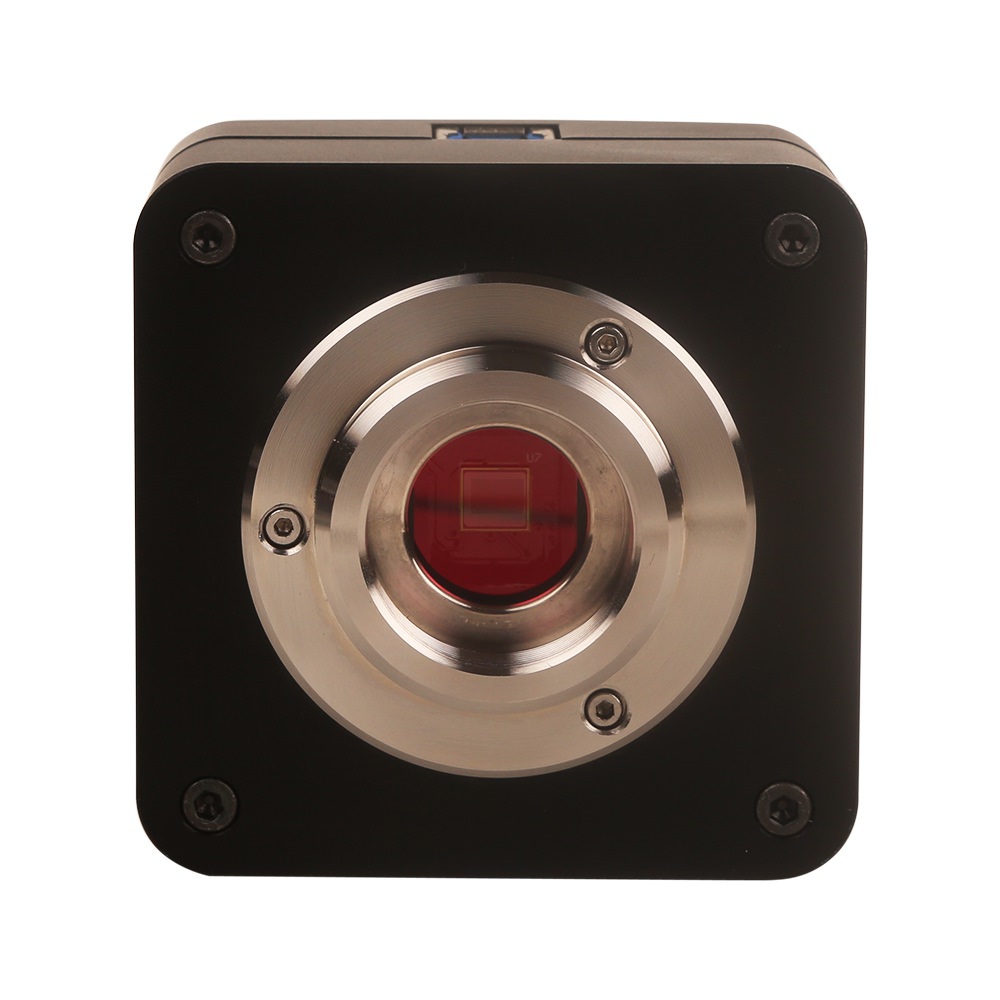

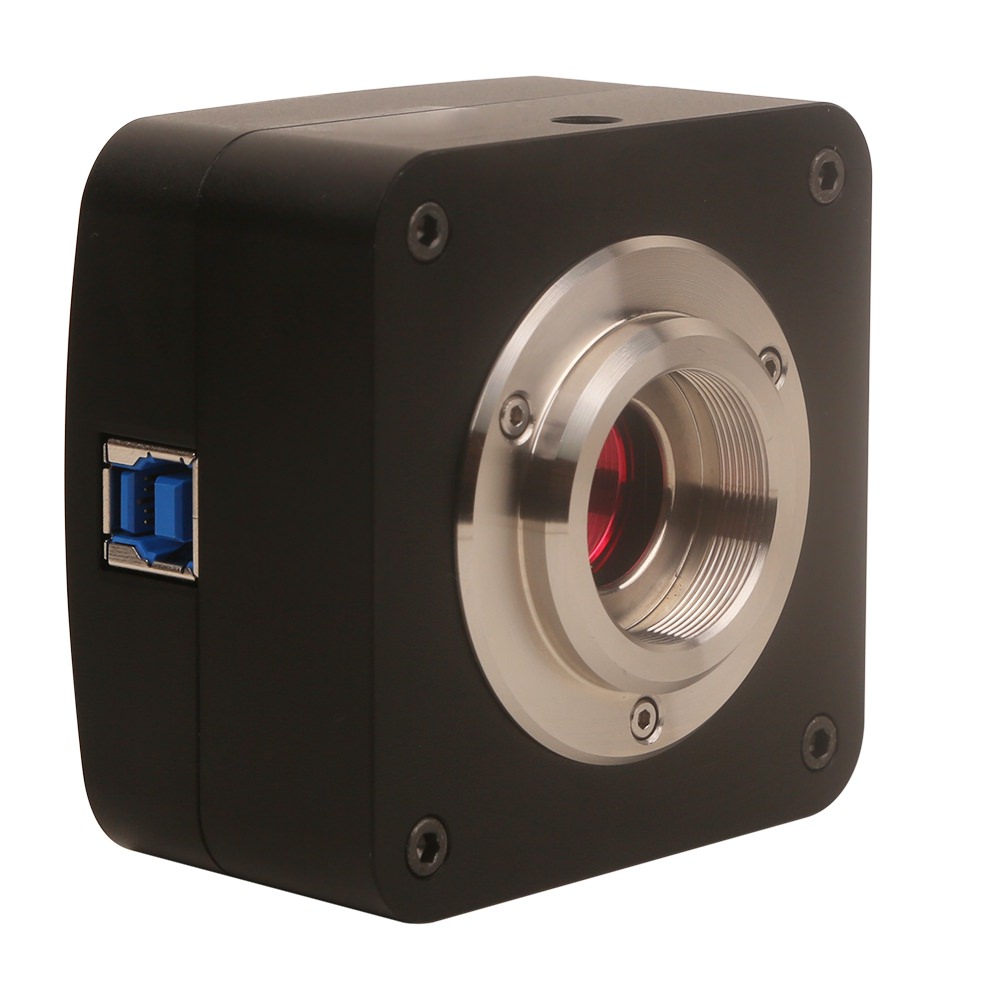

E3CMOS系列显微相机采用 Sony 索尼 Exmor,Exmor R, Exmor RS 背照式 CMOS 传感器， EXmor 系列 CMOS传感器采用双层降噪技术，具有超高的灵敏度以及超低噪声。
E3CMOS系列显微相机利用 USB3.0 数据传输技术实现数据传输，视频传输快速而而稳定。
E3CMOS系列显微相机分辨率横跨 40 万~ 2000 万，图像传输速度快。
E3CMOS系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ；提供 Windows/ Linux/OSX 多平台 SDK ；支持原生 C/C++, C#/VB.Net, Directshow, Twain API 。
E3CMOS系列相机的基本特性：
- 采用Sony Exmor CMOS背照式传感器的C接口CMOS USB3.0相机；
- 采用列並列A / D转换技术实现超低噪声、低功耗；
- 实时8/12位切换，任意ROI尺寸；
- 锌铝合金精密CNC外壳；
- USB3.0接口确保高传输速率；
- Ultra-Fine颜色引擎确保颜色精准再现；
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite；
- 提供Windows/Linux/macOS/Android多平台标准SDK；
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获与控制API |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口: USB3.0高速接口或USB2.0接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
E3CMOS 系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
应用实例
植物细胞
睡莲茎横切
植物细胞
植物细胞
E3CMOS系列相机外形尺寸
E3CMOS 系列相机外形尺寸示意图。相机壳体由坚硬锌铝合金经CNC机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
E3CMOS系列相机外形尺寸示意图
E3CMOS 系列相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.58~0.6Kg/ box) |
||
|
C |
E3CMOS系列相机一台 |
||
|
D |
高速USB3.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动以及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 108011/ATA100 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 108014/FTA100 |
|
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度/暗电流
FPS/分辨率位深度
采样平均
曝光时间
E3CMOS45000KMA
45M/IMX492(M,RS)
4/3“ (19.11x13.00)
2.315x2.315
176mv with 1/30s
0.03mv with 1/30s
8.1@8176x5616
30.0@4080x2808
8.1@7408x5556
33.0@3696x2778
10.4@8176x4320
34.7@4096x2160
62.5@2048x1080
86.5@1360x720
8 Bit / 12 Bit
1x1(3:2)
2x2(3:2)
1x1(4:3)
2x2(4:3)
1x1(17:9)
2x2(17:9)
3x3(17:9)
4x4(17:9)
0.1ms~15s
E3CMOS20400KMA
20.4M/IMX541(M,GS)
1.1 “(12.32x12.32)
2.74 x2.74
2649mv with 1/30s
0.15mv with 1/30s
17.5@4496x4496
64.4@2240x2240
64.4@1120x1120
1x1
2x2
4x4
0.03ms~15s
E3CMOS20000KMA
20M/IMX183(M,RS)
1 “(13.06x8.76)
2.4 x2.4
776mv with 1/30s
0.21mv with 1/30s
17.5@5440x3648
40@4080x2160
48@2736x1824
60@1824x1216
8 Bit / 12 Bit
1x1
1x1
2x2
3x3
0.1ms~60s
E3CMOS20000KPB
20M/IMX147(C)
1/2.1 “(6.24x4.67)
1.2 x1.2
130mv with 1/30s
0.1mv with 1/30s
5.2@5200x3888
15@2592x1944
30@1728x1296
8 Bit / 12 Bit
1x1
2x2
3x3
0.1ms~15s
E3CMOS12400KMA
12.4M/IMX545(M,GS)
1/1.1 “(11.22x8.22)
2.74 x2.74
2252mv with 1/30s
0.15mv with 1/30s
28.2@4096x3000
100.9@2048x1500
100.9@1024x750
1x1
2x2
4x4
0.03ms~15s
E3CMOS12300KMA
12.3M/IMX304(M)
1.1 ”(14.13x10.35)
3.45 x3.45
1146mv with 1/30s
0.1mv with 1/30s
23.4@4096x3000
46.3@2048x1500
8 Bit / 12 Bit
1x1
1x1
0.244ms~15s
E3CMOS12000KPA
12M/IMX226(C)
1/1.7“(7.40x5.55)
1.85x1.85
280mv with 1/30s
0.1mv with 1/30s
7.1@4000x3000
30@2048x1080
8 Bit / 12 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS06300KPA
6.3M/IMX178(C,RS)
1/1.8“ (7.37x4.92)
2.4x2.4
425mv with 1/30s
0.15mv with 1/30s
15@3072 x2048
26@1536x 1024
8 Bit / 14 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS06300KMA
6.3M/IMX178(M,RS)
1/1.8“ (7.37x4.92)
2.4x2.4
760mv with 1/30s
0.15mv with 1/30s
30@3072 x2048
50@1536x 1024
8 Bit / 14 Bit
1x1
2x2
0.244ms~2000ms
E3CMOS05100KMA
5.1M/IMX547(M,GS)
1/1.8“ (6.71x5.61)
2.74x2.74
2252mv with 1/30s
0.15mv with 1/30s
63@2448x2048
208.4@1224x1024
1x1
2x2
0.03ms~15s
E3CMOS05000KMA
5.0M/IMX264(M, GS)
2/3” (8.45x7.07)
3.45x3.45
1830mv with 1/30s
0.15mv with 1/30s
35@2448x2048
60@1224x1024
8 Bit / 12 Bit
1x1
2x2
0.1ms~60s
E3CMOS03100KPB
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
25@2048x1536
30@1920x1080
8 Bit / 14 Bit
1x1
0.244ms~2000ms
E3CMOS03100KMC
3.1M/IMX265(M, GS)
1/1.8“ (7.07x5.30)
3.45x3.45
1146mv with 1/30s
0.15mv with 1/30s
53@2048x1536
85@1024x768
8 Bit / 12 Bit
1x1
1x1
0.1ms~15s
E3CMOS02300KPA
2.3M/IMX185(C)
1/1.9“ (7.20x4.50)
3.75x3.75
1120mv with 1/30s
0.15mv with 1/30s
38@1920x1200
66@960x600
8 Bit / 12 Bit
1x1
2x2
0.244ms ~2000ms
E3CMOS02300KPB
2.3M/IMX249(C, GS )
1/1.2“ (11.25x7.03)
5.86x5.86
1016mv with 1/30s
0.15mv with 1/30s
30@1920x1200
8 Bit / 12 Bit
1x1
0.244ms~2000ms
E3CMOS02300KMC
2.3M/IMX174(M, GS)
1/1.2” (11.25x7.03)
5.86x5.86
1016mv with 1/30s
0.15mv with 1/30s
120@1920x1200
8 Bit / 12 Bit
1x1
0.244ms~2000ms
E3CMOS01500KMA
1.5M/IMX273(M, GS)
1/2.9“ (4.968x3.726)
3.45x3.45
915mv with 1/30s(F8.0)
0.15mv with 1/30s
228@1440x1080
530@720x540
8 Bit / 12 Bit
1x1
2x2
0.1ms~60s
E3CMOS01200KPA
1.2M/IMX224(C)
1/3“(4.80x3.60)
3.75 x3.75
2040mv with 1/30s
0.15mv with 1/30s
60@1280x960
120@640x480
8 Bit / 12 Bit
1x1
2x2
0.105ms~15s
E3CMOS00400KPA
0.4M/IMX287(C, GS)
1/2.9”(4.97x3.73)
6.9x6.9
4584mv with 1/30s
0.15mv with 1/30s
520@720x540
8 Bit / 12 Bit
1x1
0.244ms~15s
E3CMOS00400KMA
0.4M/IMX287(M, GS)
1/2.9”(4.97x3.73)
6.9x6.9
7469mv with 1/30s
0.15mv with 1/30s
520@720x540
8 Bit / 12 Bit
1x1
0.244ms~15s
