简介

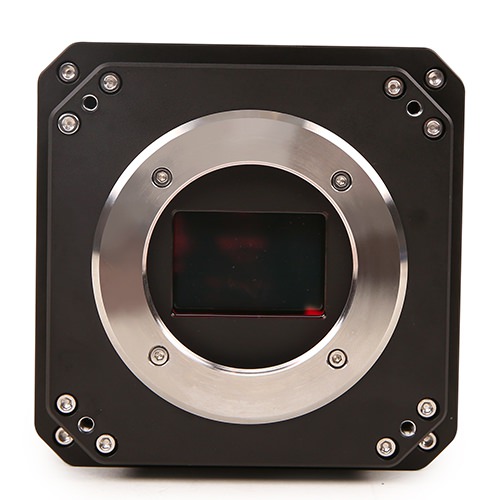

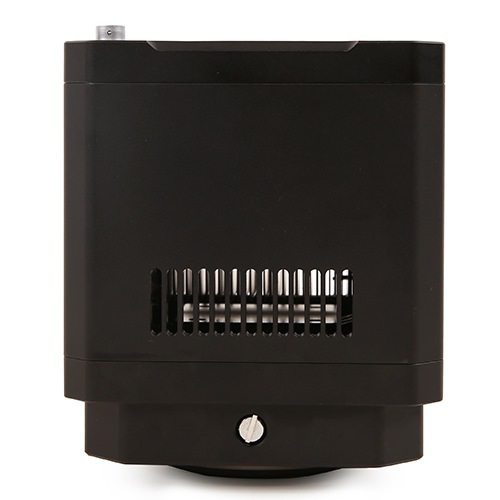

MAX系列工业相机/机器视觉 USB3.0接口

机器视觉相机

MAX系列科学相机搭载了 Sony Exmor CMOS 或 GSENSE 系列高性能大像素或全画幅图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对传感器表面常见的低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。

MAX系列科学相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率( Sony Exmor CMOS 或 GSENSE 系列高性能图像传感器在温度特别低的情况下，其量子效率也会大大降低，所以温度可控显得相当重要)。

MAX系列科学相机 支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级 IO 模块，可以跟多路外部设备同步，或多相机同步工作。

MAX系列相机随机附送 ToupView/ToupLite 高级图像处理软件以实现对相机的控制与捕获图像的处理。

MAX系列科学相机的基本特性：

  • 该系列主要是搭载了Sony Exmor CMOS或GSENSE系列高性能大像素或全画幅图像传感器。
  • 数据接口支持USB3、CXP、10 Gigabit Ethernet。
  • 分辨率覆盖4.2M~251M，芯片尺寸横跨1.2”~4.2”。
  • 响应光谱支持可见光、NIR、UV。
  • 制冷：低于环境温度40度。
  • 采用Sony / Gpixel / ONSEMI等高品质成像芯片；
  • 支持USB3 / GigE / CameraLink / CXP等多种接口；
  • 内置硬件图像处理引擎，确保图像还原度与相机速度；
  • 支持硬触发、软触发、自由运行模式；
  • 支持ROI、翻转、位深度切换等各类功能；
  • 适应温度范围广、功耗低、性能稳定；
  • 支持固件现场升级；
  • 提供高级视频与图像处理应用软件ToupView，提供Windows/Linux/OSX多平台SDK，支持原生C/C++，C#/VB.Net，DirectShow，Twain API；
  • 符合CE、FCC、RoHS认证。

相关型号


订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度
暗电流
动态范围/SNR

FPS/分辨率
位深度

采样平均

曝光时间

MAX251AM-U3

251M/IMX811ALR(M,RS)
4.1”

2.81x2.81

TBD

1.5@19200x12800

1x1

15us ~3600s

MAX251AC-U3

251M/IMX811AQR(C,RS)
4.1”

2.81x2.81

TBD

1.5@19200x12800

1x1

15us ~3600s

MAX151AM-U3

151M/IMX411ALR(M,RS)
4.2”(53.30x40.01)

3.76x3.76

871mV with 1/30s
0.04mV with 1/30s

2.4@14176x10640

6.9@7072x5320

20.8@4704x3546

61.9@1568x1178

1x1
2x2
3x3
9x9

15us ~3600s

MAX151AC-U3

151M/IMX411AQR(C,RS)
4.2”(53.30x40.01)

3.76x3.76

485mV with 1/30s
0.04mV with 1/30s

2.4@14176x10640

6.9@7072x5320

20.8@4704x3546

61.9@1568x1178

1x1
2x2
3x3
9x9

15us ~3600s

MAX102AM-U3

102M/IMX461ALR(M,RS)
3.4”(43.80x32.87)

3.76x3.76

871mV with 1/30s
0.04mV with 1/30s

3.5@11648x8742

8.7@5824x4370

27.8@3872x2912

82.5@1280x970

1x1
2x2

3x3

9x9

15us ~3600s

MAX102AC-U3

102M/IMX461AQR(C,RS)
3.4”(43.80x32.87)

3.76x3.76

485mV with 1/30s
0.04mV with 1/30s

3.5@11648x8742

8.7@5824x4370

27.8@3872x2912

82.5@1280x970

1x1
2x2

3x3

9x9

15us ~3600s

MAX62AM
MM1062A

61M/IMX455(M, RS)
2.7"(35.98x23.99)
Full Frame

3.76x3.76

871mv with 1/30s
0.039mv with 1/30s
88.3dB/47.1dB

6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit

1x1
2x2
3x3
9x9

0.1ms~1000s

MAX62AC
MP1062AC

61M/IMX455(C, RS)
2.7"(35.98x23.99)
Full Frame

3.76x3.76

485mv with 1/30s
0.04mv with 1/30s
85.8dB/47.0dB

6.1@9568x6380(16bit)
19.1@4784x3190
55.6@3184x2124
191@1040x706
8 Bit / 16 Bit

1x1
2x2
3x3
9x9

0.1ms~1000s

MAX24AC
MP1024A

24M/IMX410(C, RS)
2.7"(36.02x24.00)
Full Frame

5.94x5.94

573mv with 1/30s
0.04mv with 1/30s
87.3dB/50.2dB

15.3@6064x4040(14bit)
41@3024x2012
114@2016x1342
8 Bit / 14 Bit

1x1
2x2
3x3

0.1ms~1000s

MAX04AM
MM1004A

4.2M/GSENSE2020e(M,NIR,RS)
1.2”(13.31x13.31)

6.5x6.5

8.1x107 (e-/((W/m2).s))
Peak QE 64.2% @595nm
0.12(e-/s/pix) @-10C°
81.6dB/46.5dB

45@2048x2048
45@1024 x 1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s

MAX04BM
MM1004B

4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)

6.5x6.5

1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
0.15(e-/s/pix) @-15C°
79.1dB/47dB

45@2048 x2048
45@1024 x1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s

MAX04CM
MM1004C

4.2M/GSENSE400BSI(M,UV,RS)
2.0“(22.53x22.53)

11x11

3.25x108 (e-/((W/m2).s))
Peak QE 95.3% @560nm
1.5(e-/s/pix) @-10C°
93.9dB/48.8dB

44@2048 x2048
44@1024 x1024
8 Bit / HDR 16 Bit

1x1
2x2

0.1ms~1000s
*C：彩色；M：黑白；UV：紫外；NIR：近红外提升；RS：卷帘快门；GS：全局快门；U3：USB3接口

订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度

暗电流

动态范围/SNR

FPS/分辨率
位深度

采样平均

曝光时间

MAX251AM-10G

251M/IMX811ALR(M,RS)
4.1”

2.81x2.81

TBD

1.5@19200x12800

1x1

15us ~3600s

MAX251AC-10G

251M/IMX811AQR(M,RS)
4.1”

2.81x2.81

TBD

1.5@19200x12800

1x1

15us ~3600s

MAX151AM-10G

151M/IMX411ALR(M,RS)
4.2”(53.30x40.01)

3.76x3.76

871mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640

6.9@7072x5320

20.8@4704x3546

61.9@1568x1178

1x1
2x2
3x3
9x9

15us ~3600s

MAX151AC-10G

151M/IMX411AQR(C,RS)
4.2”(53.30x40.01)

3.76x3.76

485mV with 1/30s
0.04mV with 1/30s

6.1@14176x10640

6.9@7072x5320

20.8@4704x3546

61.9@1568x1178

1x1
2x2
3x3
9x9

15us ~3600s

MAX102AM-10G

102M/IMX461ALR(M,RS)
3.4”(43.80x32.87)

3.76x3.76

871mV with 1/30s
0.04mV with 1/30s

8.7@11648x8742

8.7@5824x4370

27.8@3872x2912

82.5@1280x970

1x1
2x2
3x3
9x9

15us ~3600s

MAX102AC-10G

102M/IMX461AQR(C,RS)
3.4”(43.80x32.87)

3.76x3.76

485mV with 1/30s
0.04mV with 1/30s

8.7@11648x8742

8.7@5824x4370

27.8@3872x2912

82.5@1280x970

1x1
2x2
3x3
9x9

15us ~3600s
*C：彩色；M：黑白；RS：卷帘快门；GS：全局快门；10G：10 Gigabit Ethernet接口。

相机接口及外观尺寸


MAX251&MAX151整机尺寸

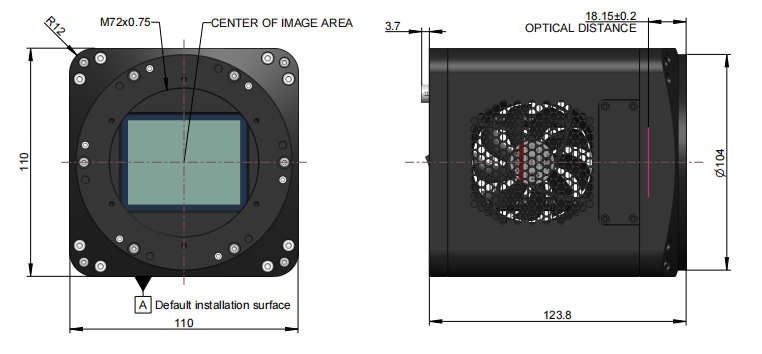

MAX251&MAX151整机尺寸(单位：mm）
MAX102整机尺寸

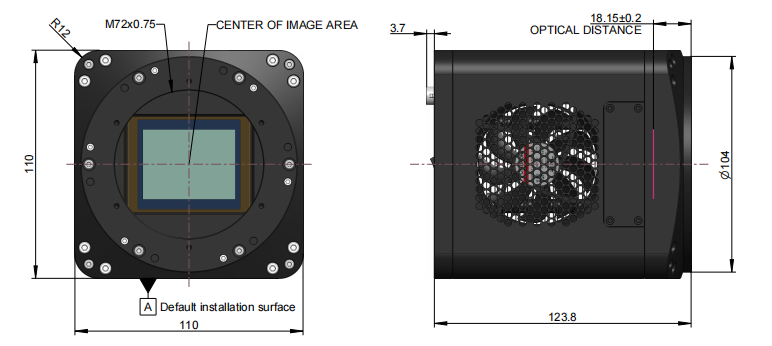

MAX102整机尺寸(单位：mm）

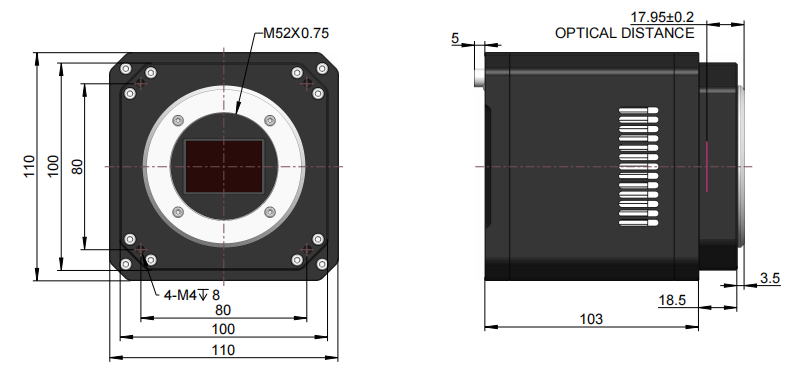

MAX62&MAX24整机尺寸
MAX62&MAX24整机尺寸(单位：mm）
AX04AM&MAX04BM整机尺寸

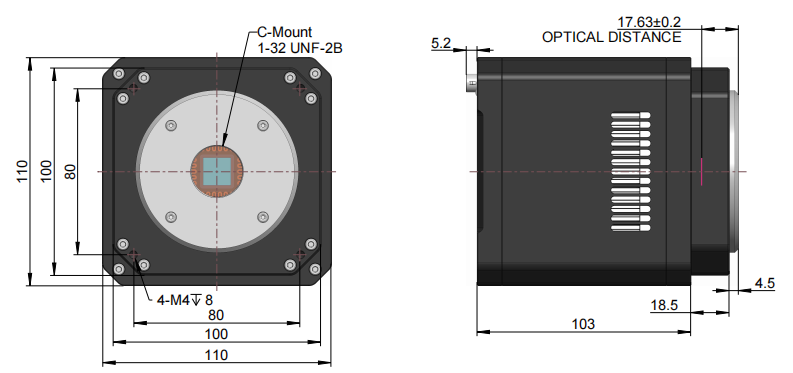

MAX04AM&MAX04BM整机尺寸(单位：mm）
MAX04CM整机尺寸

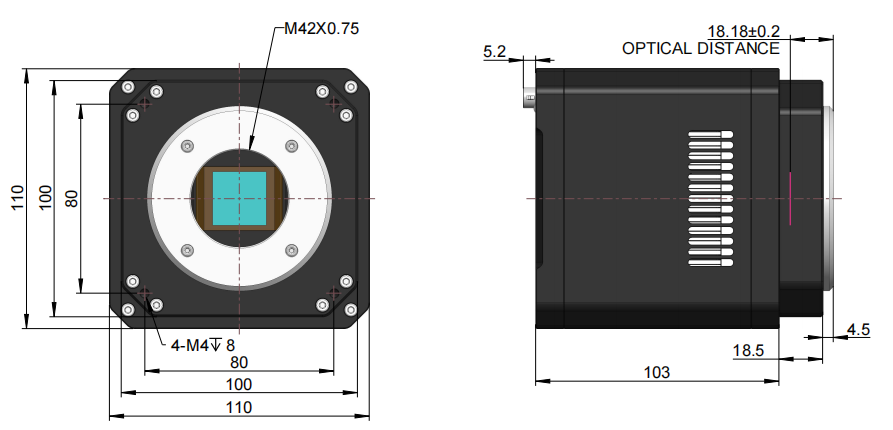

MAX04CM整机尺寸(单位：mm）

接口介绍

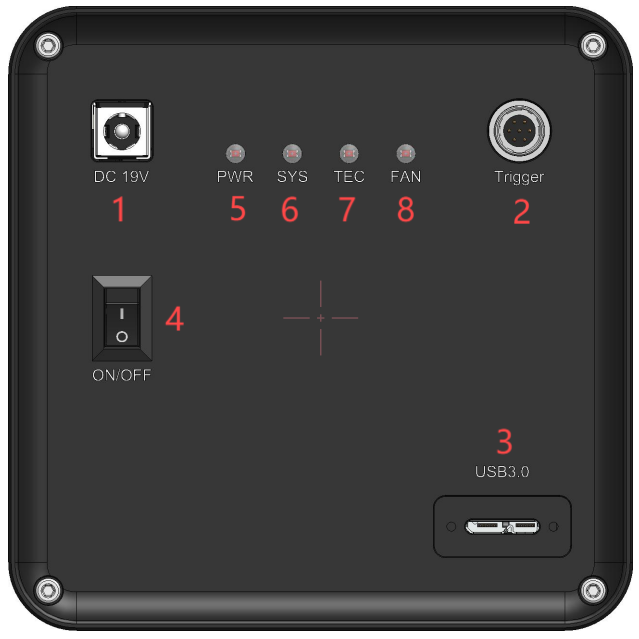

MAX251& MAX151&MAX102相机接口示意图
MAX251& MAX151&MAX102相机接口示意图

序号

规格

1

DC 19V 电源接口

2

Trigger 7PIN接口

3

USB 3.0接口

4

电源开关

5

电源LED指示灯

6

系统LED 指示灯

7

制冷LED指示灯

8

风扇LED指示灯

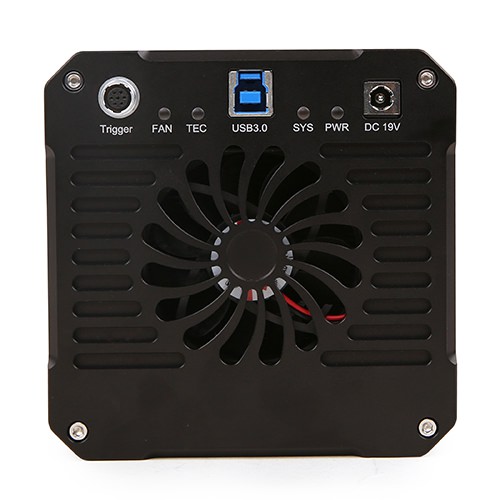

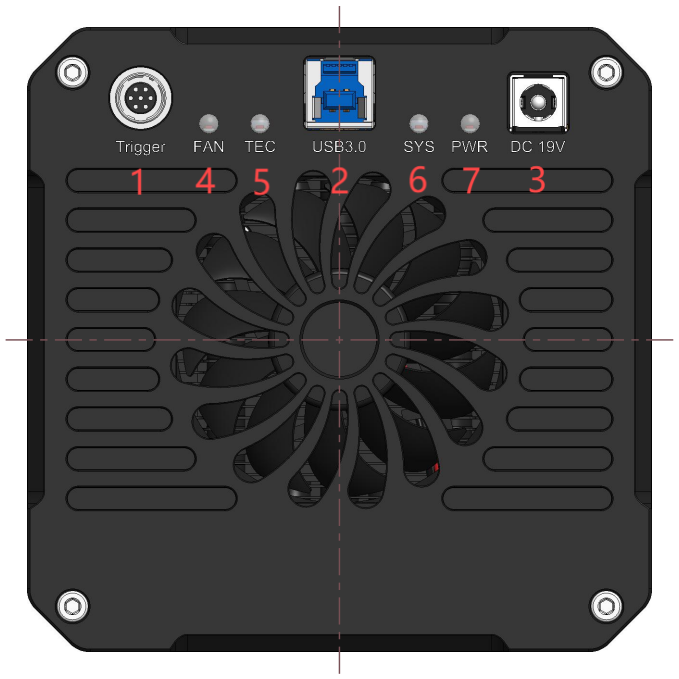

MAX62&MAX24&MAX04相机接口示意图
MAX62&MAX24&MAX04相机接口示意图

序号

规格

1

Trigger 7PIN接口

2

USB 3.0/ USB 2.0接口

3

DC 19V 电源接口

4

风扇LED指示灯

5

制冷LED指示灯

6

系统LED 指示灯

7

电源LED指示灯

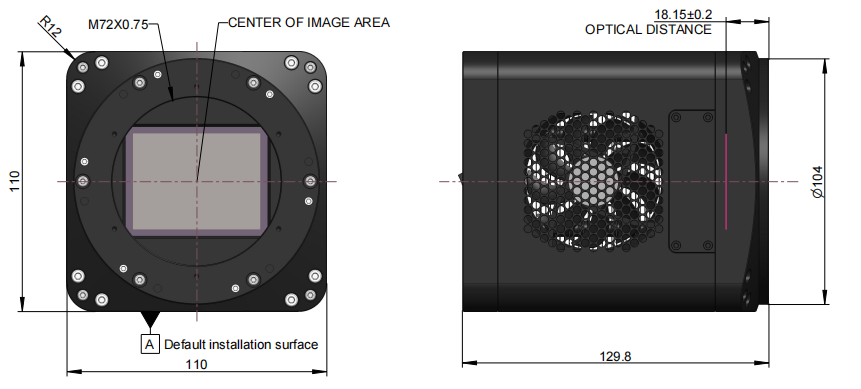

MAX251&MAX151整机尺寸
MAX251&MAX151整机尺寸(单位：mm）

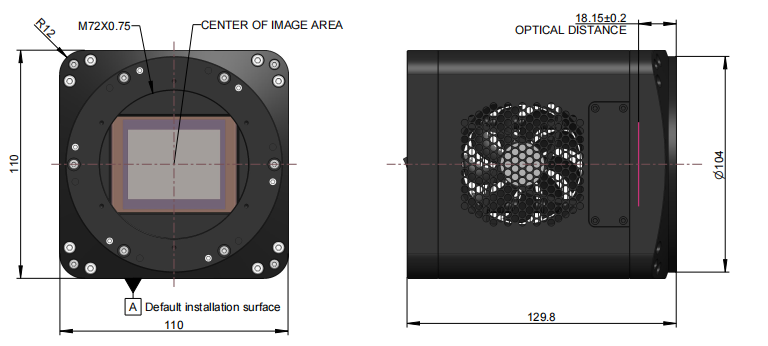

MAX102整机尺寸
MAX102整机尺寸(单位：mm）

接口介绍

MAX251& MAX151&MAX102相机接口示意图
MAX251& MAX151&MAX102相机接口示意图

序号

规格

1

DC 19V 电源接口

2

Trigger 7PIN接口

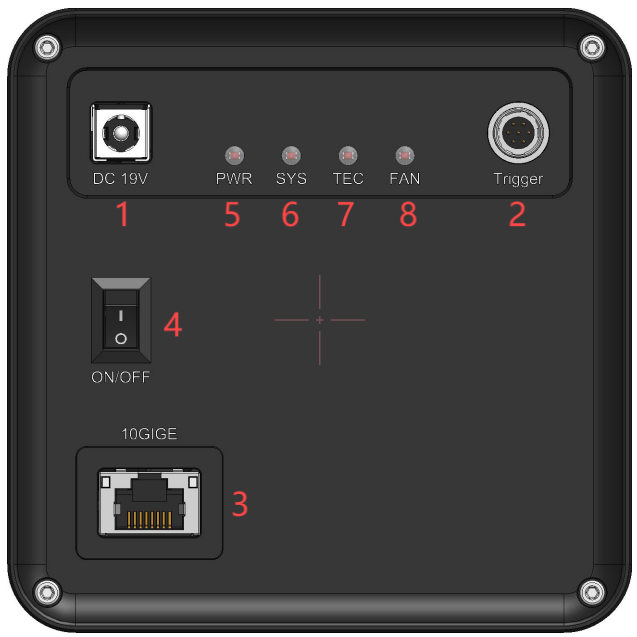

3

10GigE接口

4

电源开关

5

电源LED指示灯

6

系统LED 指示灯

7

制冷LED指示灯

8

风扇LED指示灯

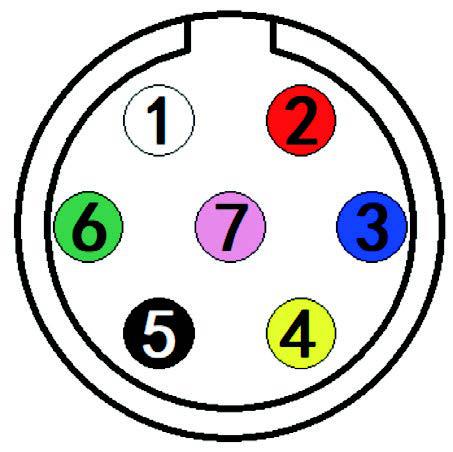

电源和IO接口定义

IUC相机接口参数 颜色 管脚 信号 信号描述说明

白色

1

GND

非隔离信号及电源地

红色

2

12V

12VDC电源输入

蓝色

3

OPTO_GND

光耦隔离信号地

黄色

4

DIR_GPIO0

非隔离信号（软件可配置输入/输出）（line2）

黑色

5

DIR_GPIO1

非隔离信号（软件可配置输入/输出）（line3）

绿色

6

OPTO_IN

光耦隔离输入信号（line0）

粉色

7

OPTO_OUT

光耦隔离输出信号（line1）

装箱清单


MAX系列科学相机
MAX 系列相机装箱清单

标准包装列表

A

包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，图中未示出

B

3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm

C

MAX 系列相机一台

D

电源适配器: 输入: AC 100~240V 50Hz/60Hz,输出: DC 19V 4A

E

高速USB3.0 A公到B公镀金头数据线/1.5m

F

I/O线缆

G

CD (驱动及应用软件, Ø12cm)

可选附件

H

测微尺

106011/TS-M1(X=0.01mm/100Div.)

106012/TS-M2(X,Y=0.01mm/100Div.)

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

电源适配器

1

输入：AC 100~240V 50Hz/60Hz，输出：DC 19V 4A

3

I/O线缆

1

7 Pin线缆或延长线缆

4

USB3.0线缆

1

USB3.0或Micro USB3.0线缆

5

镜头（选配）

1

M72或M52或M42或C接口镜头

序号

配件名称

数量

说明

1

相机整机

1

本手册所指相机

2

电源适配器

1

输入：AC 100~240V 50Hz/60Hz，输出：DC 19V 4A

3

I/O线缆

1

7 Pin线缆或延长线缆

4

线缆

1

GigE线缆

5

镜头（选配）

1

M72或M52或M42或C接口镜头
