简介

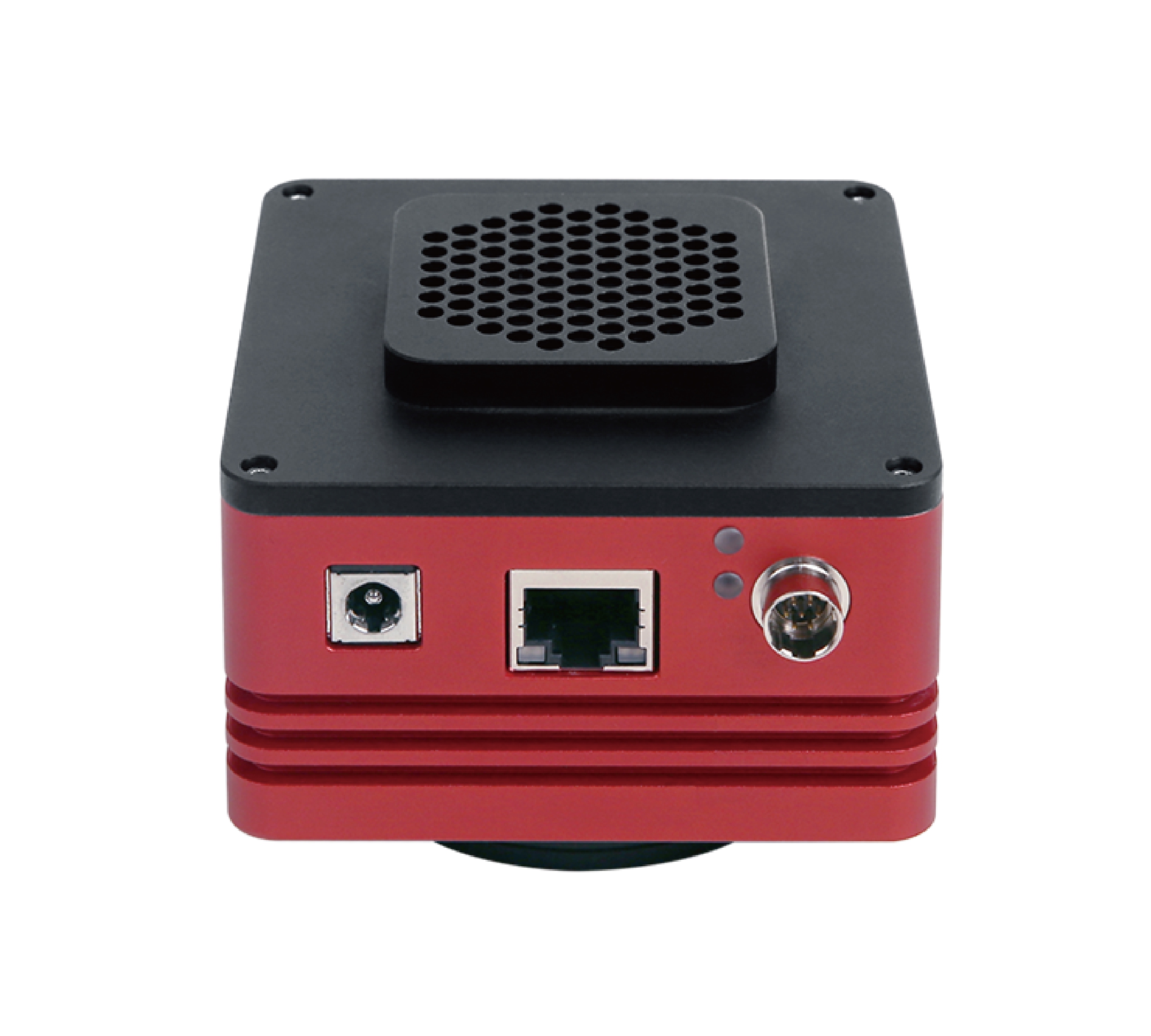

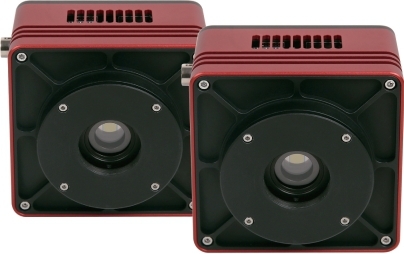

SWIR系列GigE接口相机

SWIR相机

SWIR系列GigE相机主要是采用SenSWIR铟镓砷GigE接口的短波红外制冷相机，具有400nm-1800nm宽波段响应，高量子效率和高灵敏度的特点

SWIR系列GigE相机的基本特性：

  • SONY SenSWIR铟镓砷芯片
  • 内置TEC制冷片或外部TEC制冷
  • 精准控温，温差可达低于环境温度10℃-25℃
  • 光谱响应范围： 400nm-1800nm
  • 5µm像元
  • 全局快门
  • 支持接口： GigE
  • 12-bit ADC
  • 4Gb内存
  • 支持外部IO触发控制
  • 超越官方参数的高帧率
  • 超越官方参数的高帧率

应用

SWIR应用实例
半导体观察
SWIR应用实例
远距离观察
SWIR应用实例
水果水分观察
SWIR应用实例
温度观察
SWIR应用实例
农业：通过多旋翼飞行器进行的光谱遥感应用
SWIR应用实例
回收行业：塑料、垃圾和其他材料的材料分拣
SWIR应用实例
饮料行业：不透明容器中的液位检测
SWIR应用实例
玻璃行业：高温玻璃透视缺陷检测

更多应用行业参考：

  • 半导体行业：太阳能电池和芯片检测
  • 农业：通过多旋翼飞行器进行的光谱遥感应用
  • 回收行业：塑料、垃圾和其他材料的材料分拣
  • 医学成像与研究：超光谱和多光谱成像
  • 食品行业：质量检验和分级
  • 饮料行业：不透明容器中的液位检测
  • 包装：密封检验
  • 玻璃行业：高温玻璃透视缺陷检测
  • 印刷业：透视隐藏特征
  • 视频监控：视觉增强（例如烟雾透视）
  • 安防：仿冒品检测，如货币、假发或皮肤

相关型号

订购代码

传感器型号与尺寸

像素(μm)

动态范围
信噪比

数据接口

FPS/分辨率

采样平均

曝光时间
外形尺寸

5.0MP IMX992

SWIR5000KMA-10G
20240930

5.0M/IMX992(M,GS)
1/1.4” (8.94x7.09)
Built-in TEC

3.45x3.45

51.5dB
48.5dB

10G

165@2560x2048
322@1280x1024

1x1
1x1

15us~60s
80mm

3.0MP IMX993

SWIR3000KMA-10G
20240930

3.0M/IMX993(M,GS)
1/1.8”(7.07x5.3)
Built-in TEC

3.45x3.45

51.5dB
48.5dB

10G

150@2048x1536
300@1024x768

1x1
1x1

15us~60s
80mm

1.3MP IMX990

SWIR1300KMA-G

1.3M/IMX990(M,GS)
1/2”(6.40x5.12)
Built-in TEC

5x5

58.7dB
52.6dB

GigE

90@1280x1024
253@640x512

1x1
1x1

15us~60s
80mm

SWIR1300KMB-G

1.3M/IMX990(M,GS)
1/2”(6.40x5.12)
External TEC

5x5

58.7dB
52.6dB

GigE

90@1280x1024
253@640x512

1x1
1x1

15us~60s
80mm

0.33MP IMX991

SWIR330KMA-G

0.33M/IMX991(M,GS)
1/4”(3.20x2.56)
Built-in TEC

5x5

58.7dB
52.6dB

GigE

258.8@640x512
486.1@320x256

1x1
1x1

15us~60s
80mm

SWIR330KMB-G

0.33M/IMX991(M,GS)
1/4”(3.20x2.56)
External TEC

5x5

58.7dB
52.6dB

GigE

258.8@640x512
486.1@320x256

1x1
1x1

15us~60s
80mm

详细参数


型号

参数

SWIR5000KMA

500万像素 1/1.4” CMOS USB3 工业相机

相机参数

传感器型号

Sony IMX992-AABA-C

传感器类型

InGaAs

光谱范围

400nm-1700nm

像元尺寸

3.45 µm x 3.45 µm

靶面尺寸

1/1.4”

ADC

12 Bit / 8 Bit

帧率&分辨率

8 Bit：61.9fps@2560x2048、135.7fps@1280x1024
12 Bit：35.5fps@2560x2048、135.7fps@1280x1024

硬件图像缓存

512MByte

转换增益

10.3e/ADU（HCG）17.29e/ADU（LCG）

动态范围

51.36dB（HCG）51.47dB（LCG）

读出噪声

111.88e（HCG）186.61e（LCG）

满井电荷

41.39ke（HCG）69.92ke（LCG）

最大信噪比

46.17dB（HCG）48.45dB（LCG）

灵敏度

TBD

暗电流

TBD

增益范围

1x-15x

曝光时间范围

15µs-60sec

快门模式

全局快门

Binning模式

软件2x2, 3x3, 4x4

数据接口

USB3

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 12bit

制冷温差

低于室温25°C

滤光片

400-1800nm（标配）；1030-1800nm（选配）

CRA

2.35度

一般参数

供电方式

USB3接口供电 / 12V电源适配器供电

功耗

<2.1W（非制冷） / <25W（制冷）

温度

工作温度 -20~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

80mm×80mm×45.5mm

重量

<390g

镜头接口

C接口

软件

完整的SDK开发包/ToupView

操作系统

Win32/WinRT/Linux/macOS/Android

认证

CE，FCC

型号

参数

SWIR3000KMA-10G

300万像素 1/1.8” CMOS 10G 工业相机

相机参数

传感器型号

Sony IMX993-AABA-C

传感器类型

InGaAs

光谱范围

400nm-1700nm

像元尺寸

3.45 µm x 3.45 µm

靶面尺寸

1/1.8”

ADC

12 Bit / 10 Bit / 8 Bit

帧率&分辨率

8 Bit：220fps@2048x1536、415fps@1024x768
10 Bit：200fps@2048x1536、380fps@1024x768
12 Bit：118fps@2048x1536、220fps@1024x768

硬件图像缓存

512MByte

转换增益

10.3e/ADU（HCG）17.29e/ADU（LCG）

动态范围

51.36dB（HCG）51.47dB（LCG）

读出噪声

111.88e（HCG）186.61e（LCG）

满井电荷

41.39ke（HCG）69.92ke（LCG）

最大信噪比

46.17dB（HCG）48.45dB（LCG）

灵敏度

TBD

暗电流

TBD

增益范围

1x-15x

曝光时间范围

15µs-60sec

快门模式

全局快门

Binning模式

软件2x2，3x3，4x4

数据接口

GigE

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 12bit

制冷温差

低于室温10°C

滤光片

400-1800nm（标配）；1030-1800nm（选配）

CRA

2.35度

一般参数

供电方式

12V电源适配器供电

功耗

TBD

温度

工作温度 -20~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

80mm×80mm×45.5mm

重量

<390g

镜头接口

C接口

软件

完整的SDK开发包/ToupView

操作系统

Win32/WinRT/Linux/macOS/Android

认证

CE，FCC

型号

参数

SWIR1300KMA-G

130万像素 1/2” CMOS GigE 工业相机

相机

传感器型号

Sony IMX990-AABA-C

传感器类型

InGaAs

光谱范围

400nm-1700nm

像元尺寸

5.0 µm x 5.0 µm

靶面尺寸

1/2”

ADC

12 Bit / 8 Bit

帧率&分辨率

8 Bit：90fps@1280 x 1024、253fps@640 x 512
12 Bit：45fps@1280 x 1024、135fps@640 x 512

硬件图像缓存

512MByte

转换增益

44.3e/ADU

动态范围

58.7dB

读出噪声

211e

满井电荷

181.6ke

最大信噪比

52.6dB

灵敏度

121mV

暗电流

383e/s(0°C) 510e/s(10°C) 638e/s(20°C)

增益范围

1x-15x

曝光时间范围

15µs-60sec

快门模式

全局快门

Binning模式

软件2x2, 3x3, 4x4

数据接口

GigE

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 12bit

制冷温差

低于室温25°C

滤光片

400-1800nm（标配）；1030-1800nm（选配）

CRA

2.35度

一般参数

供电方式

12V电源适配器供电

功耗

<2.1W(非制冷) / <25W(制冷)

温度

工作温度 -20~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

80mm×80mm×45.5mm

重量

<390g

镜头接口

C接口

软件

完整的SDK开发包/ToupView

操作系统

Win32/WinRT/Linux/macOS/Android

认证

CE，FCC

型号

参数

SWIR330KMA-G

33万像素 1/4” CMOS GigE 工业相机

相机

传感器型号

Sony IMX991-AABA-C

传感器类型

InGaAs

光谱范围

400nm-1700nm

像元尺寸

5.0 µm x 5.0 µm

靶面尺寸

1/4”

ADC

12 Bit / 8 Bit

帧率&分辨率

8 Bit：257.8fps@640 x 512、486.1fps@320 x 256
12 Bit：137.1fps@640 x 512、258.6fps@320 x 256

硬件图像缓存

512MByte

转换增益

42.29e/ADU

动态范围

59.7dB

读出噪声

176.7e

满井电荷

173.23ke

最大信噪比

52.39dB

灵敏度

121mV

暗电流

383e/s(0°C) 510e/s(10°C) 638e/s(20°C)

增益范围

1x-15x

曝光时间范围

15µs-60sec

快门模式

全局快门

Binning模式

软件2x2，3x3，4x4

数据接口

GigE

数字IO

1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口

数据格式

8bit / 12bit

制冷温差

低于室温25°C

滤光片

400-1800nm（标配）；1030-1800nm（选配）

CRA

2.35度

一般参数

供电方式

12V电源适配器供电

功耗

<2.1W（非制冷） / <25W（制冷）

温度

工作温度 -20~60℃，储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

80mm×80mm×45.5mm

重量

<390g

镜头接口

C接口

软件

完整的SDK开发包/ToupView

操作系统

Win32/WinRT/Linux/macOS/Android

认证

CE，FCC

量子效率/QE


IM992/M993 绝对量子效率
IM992/IM993 绝对量子效率

IMX990/IMX991 绝对量子效率
IMX990/IMX991 绝对量子效率

相机接口及外观尺寸

SWIR系列GigE接口制冷相机外形尺寸(mm)

SWIR331系列Gige接口 SWIR系列GigE接口制冷相机外形尺寸

参数

规格

尺寸

80*80*45.5mm

接口

C mount

装箱清单

SWIR系列GigE接口相机
SWIR系列GigE接口制冷相机装箱清单

标准包装列表

A

B外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm

B

3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

C

SWIR 400-1700系列GigE制冷相机

D

电源线，有国标，美标，欧标，英标电源线（D1，D2，D3，D4，未在图中展示）

E

电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 12V 3A

F

外触发控制线一根

G

网线：G1：3m G2：5m G3：10m （G4：50m未在图中展示）

H

U盘（内含驱动及应用软件）
