X5CAM4K8MMA HDMI/NETWORK/USB多输出C接口 CMOS HDMI相机

X5CAM4K8MMA相机是一款高分辨率，高灵敏度的黑白相机，可以接收最大波长为1000nm的红外光。其主要特征如下：

  • Sony Starvis 2背照式CMOS传感器
  • 4K HDMI/NETWORK/USB多接口同步输出
  • 4K/1080P HDMI输出自适应切换
  • 4K 60fps 低延时HDMI输出,平均延时为40ms
  • SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
  • 支持RAW格式图像的捕获与显示
  • 支持拍照通过网络自动上传到服务器功能
  • 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
  • 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能
  • 强大的ISP功能，锐化和3D降噪效果显著
  • 提供实时视频景深合成功能
  • 提供实时拼接功能，通过实时处理，获取更高质量的图像
  • 提供默认ISP参数切换，方便二次调整优化
  • 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
  • ToupView/ToupLite软件，电脑端操作更便捷
  • iOS/Android移动端应用，免费应用商店下载

相关型号

订购代码

传感器尺寸(mm)

像素(um)

光灵敏度

暗电流

传感器输出

(FPS/分辨率)

采样
平均

曝光时间(ms)

X5CAM4K8MMA

 IMX678(M)
1/1.8"(7.68x4.32)

2.0x2.0

2174mv with 1/30s
0.15mv with 1/30s

60@3840*2160

1x1

0.019~1000

X5CAM4K8MMA系列相机不同接口输出参数如下表所示

相机型号

视频录制(FPS/分辨率)

HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

NETWORK(FPS/分辨率)

X5CAM4K8MMA

60@3840*2160
60@1920*1080
60@1280*720

60@3840*2160
60@1920*1080

30@3840*2160
45@2688*1512
60@1920*1080

30@3840*2160
60@1920*1080
60@1280*720

详细参数

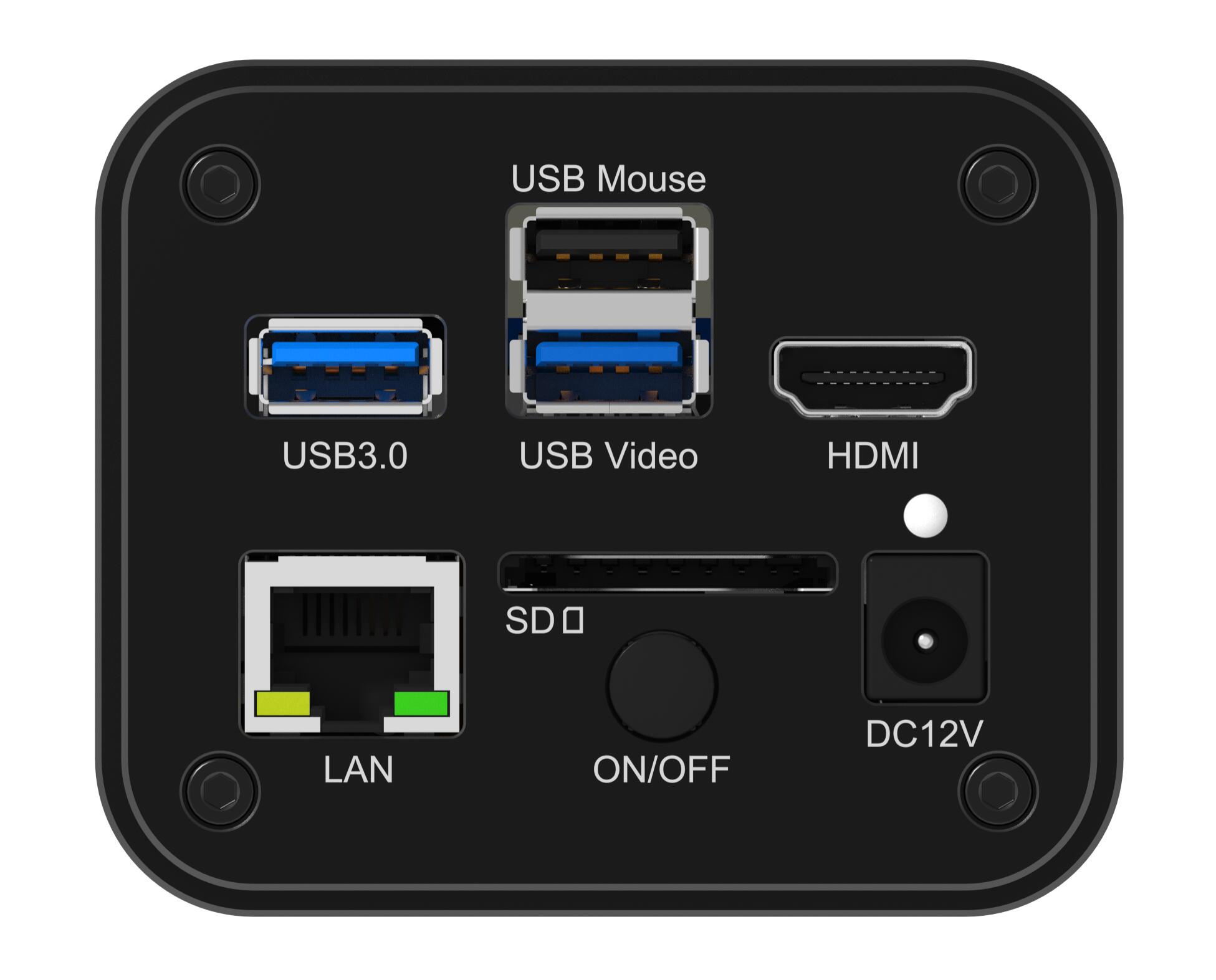

X5CAM4K8MMA系列HDMI相机接口面板示意图
X5CAM4K8MMA系列相机后面板接口示意图（立方形与扁平形）

物理接口与按键

功能描述

USB Mouse

USB鼠标接口，用于内置XCamView软件的控制
连接USB音控模块，实现语音指令实时操控相机拍照、录像以及冻结等操作

USB3.0

连接U盘，实现视频和图像存储功能
连接5G WiFi适配器模块实现无线视频图像传输
连接USB麦克风，实现音视频的录制
连接USB音控模块，实现语音指令实时操控相机拍照、录像以及冻结等操作

USB Video

连接电脑USB3.0接口实现视频图像传输

HDMI

符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换

LAN

以太网接口，连接路由器/交换机，用于视频图像的网络传输

SD

SD卡插槽，符合SDIO3.0规范，用于捕获视频和图像的存贮

ON/OFF

电源开关

LED

LED状态指示灯

DC12V

12V/1A电源插孔

视频/数据接口

功能描述

HDMI接口

支持HDMI2.0协议； 60fps@4K 或60fps@1080P

以太网接口

支持H264编码视频图像输出；支持分辨率实时切换(4K/1080P/720P)
支持DHCP获取和手动配置网络；支持unicast/multicast(单播/组播)配置

WiFi接口

通过USB3.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像

USB Video接口

通过USB Video接口连接到电脑，实时传输H264/MJPEG编码图像

其他

视频图像录制捕获，图像处理以及相机控制功能描述

视频录制

视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
存储帧率：60fps

图像捕获

8M(3840*2160) JPEG、TIFF或RAW格式，存储设备有SD卡或者U盘
(默认SD卡优先，优先级可在设置中修改)

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

ISP功能

支持曝光时间/增益调节（自动/手动曝光），锐化，3D 降噪，Gamma,对比度，亮度以及50HZ/60HZ防闪烁等功能

图像辅助功能

放大/缩小（最大10倍数码放大），镜像/翻转，冻结，景深合成，拼接，十字线，图形叠加，画中画，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图像处理)，以及丰富的图像测量功能

内嵌RTC

板上提供精确时间控制

将相机各参数恢复为出厂设置

将相机各参数恢复为出厂设置

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/俄语/荷兰语/葡萄牙语等多种语言

Network/USB Video输出 情况下的软件功能与环境

捕获/控制SDK

标准接口API(Windows/Linux/Mac)

记录机制

静态图像或视频

操作系统

Microsoft® Windows® XP / Vista / 7 / 8 / 8.1 / 10 / 11(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU: Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口:USB2.0接口或更高

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器

应用

X5CAM4K8MMA应用实例
人体皮肤和毛囊切片
X5CAM4K8MMA应用实例
人体皮肤和毛囊切片
X5CAM4K8MMA应用实例
草履虫WM
X5CAM4K8MMA应用实例
胃切片/胃组织

X5CAM4K8MMA系列HDMI相机尺寸

X5CAM4K8MMA系列HDMI相机尺寸示意图

装箱清单

X5CAM4K8MMA相机

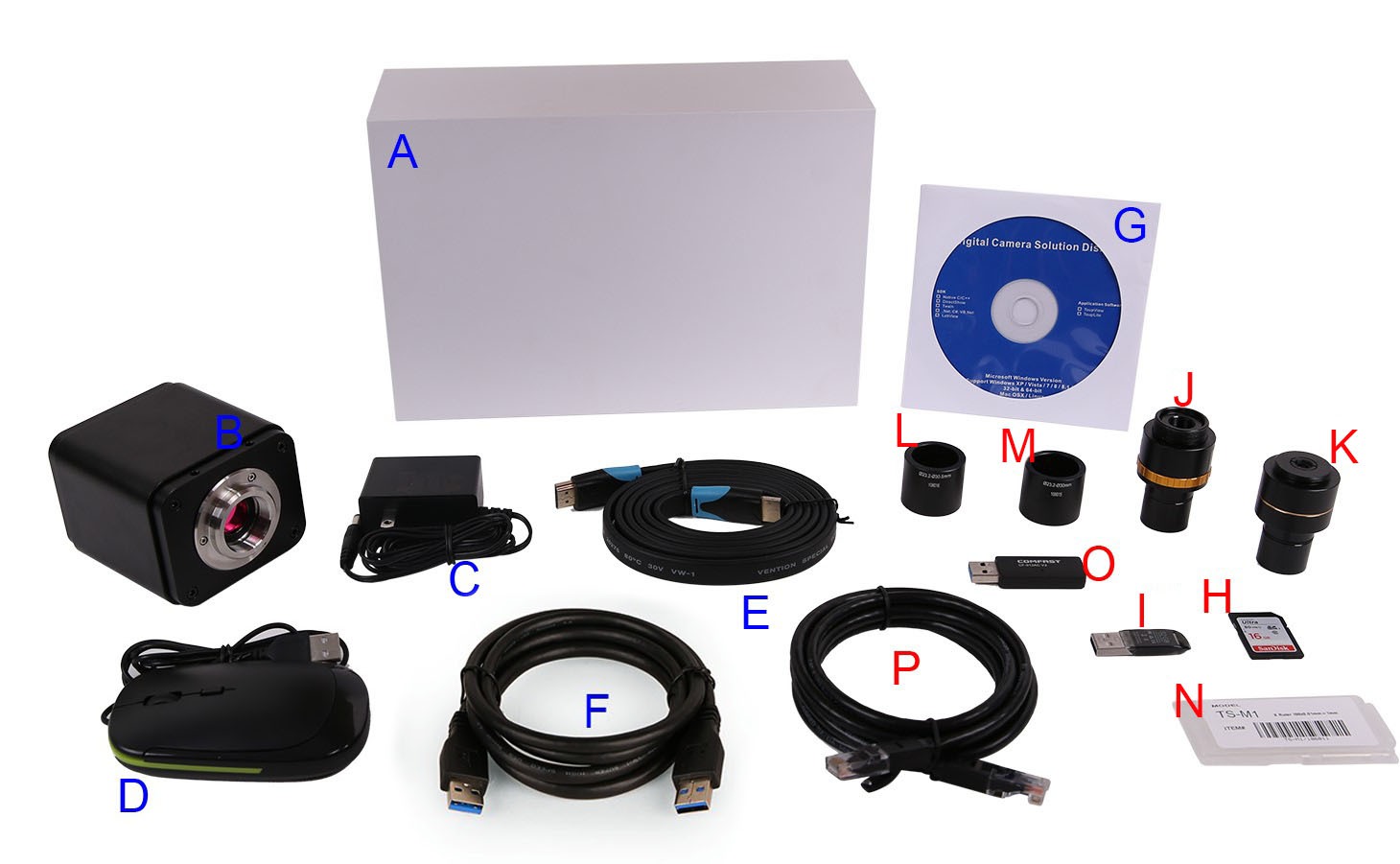

X5CAM4K8MMA相机包装示意图

标准装箱清单

A

相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒)

B

X5CAM4K8MMA相机一台

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号:POWER-U-12V1A(MSA-C1000IC12.0-12H-US)
欧标: 型号:POWER-E-12V1A(MSA-C10001C12.0-12H-DE)

D

USB鼠标

E

HDMI 2.0线

F

USB3.0 A公A公镀金头数据线/2.0m

G

CD (驱动与应用程序, Ø12cm)

可选附件

H

SD卡（16G以上， Class 10）

I

U盘

J

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

K

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

注意：对J和K选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

L

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

M

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

N

测微尺

106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

O

USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同

P

网线
