简介
TZM0460 产品介绍

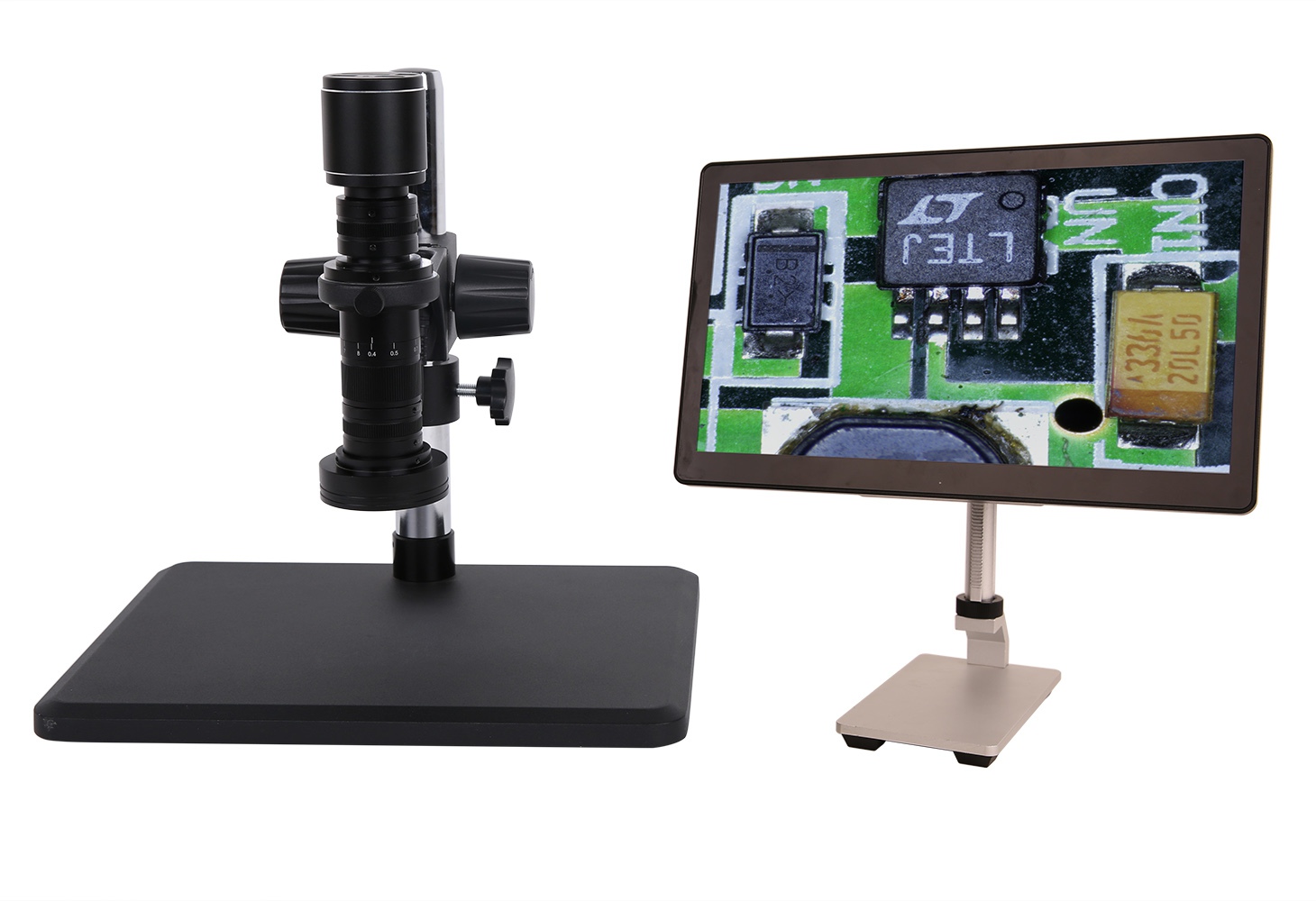

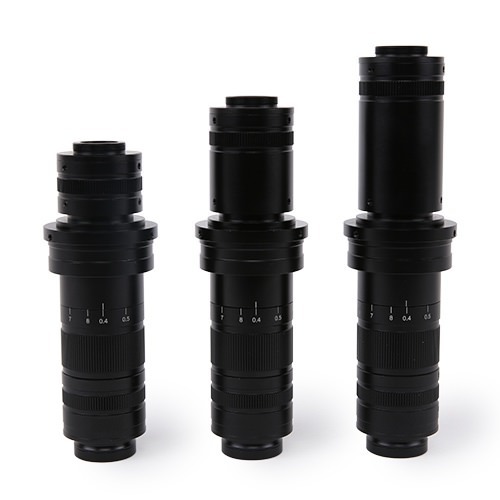

TZM0460 系列MZO（Monocular Zoom Objective，单筒连续变倍物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。
TZM0460系列MZO标准款的配置为TZM0460-W3100-TV3100-A50，其特点如下：
- 0.4X-6.0X连续变倍，变倍比为15X
- 大NA：0.01-0.07（使用1X辅助物镜）
- 高分辨率：27.5um-4.1um（使用1X辅助物镜）
- 大视场：2.00 mm-85.71mm
- 最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
- 工作距离：56mm-248mm
- 后截距可调，变倍过程齐焦
- 图像中心可调，变倍过程图像中心不变
- 可搭配无限远生物或金相显微物镜使用

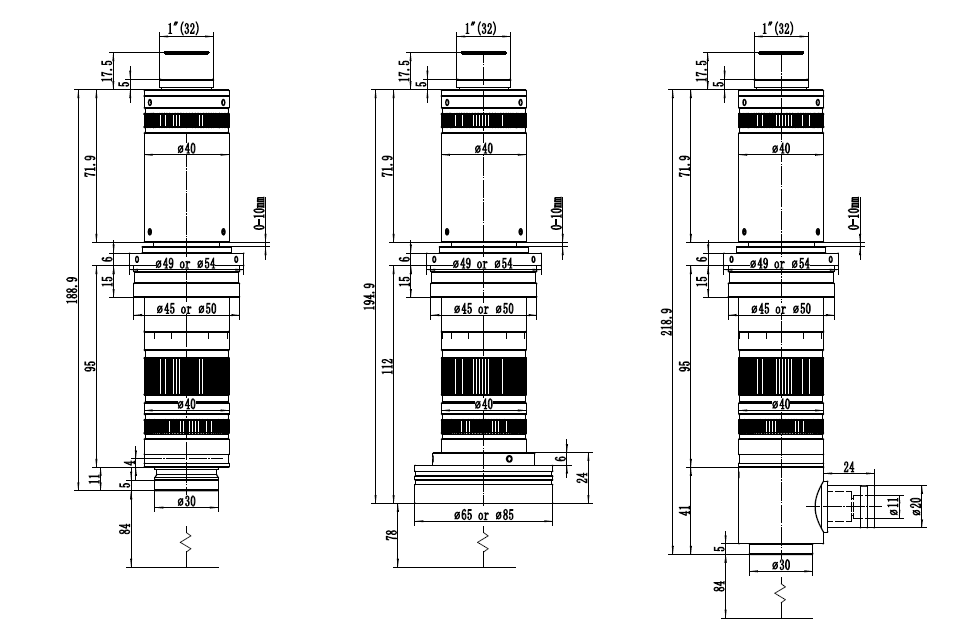

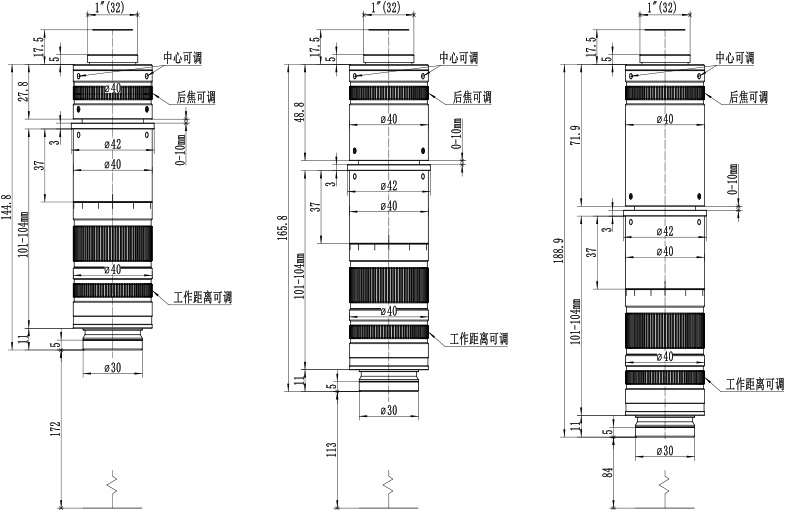

- 紧凑的尺寸：194mm x 40mm（标准款）

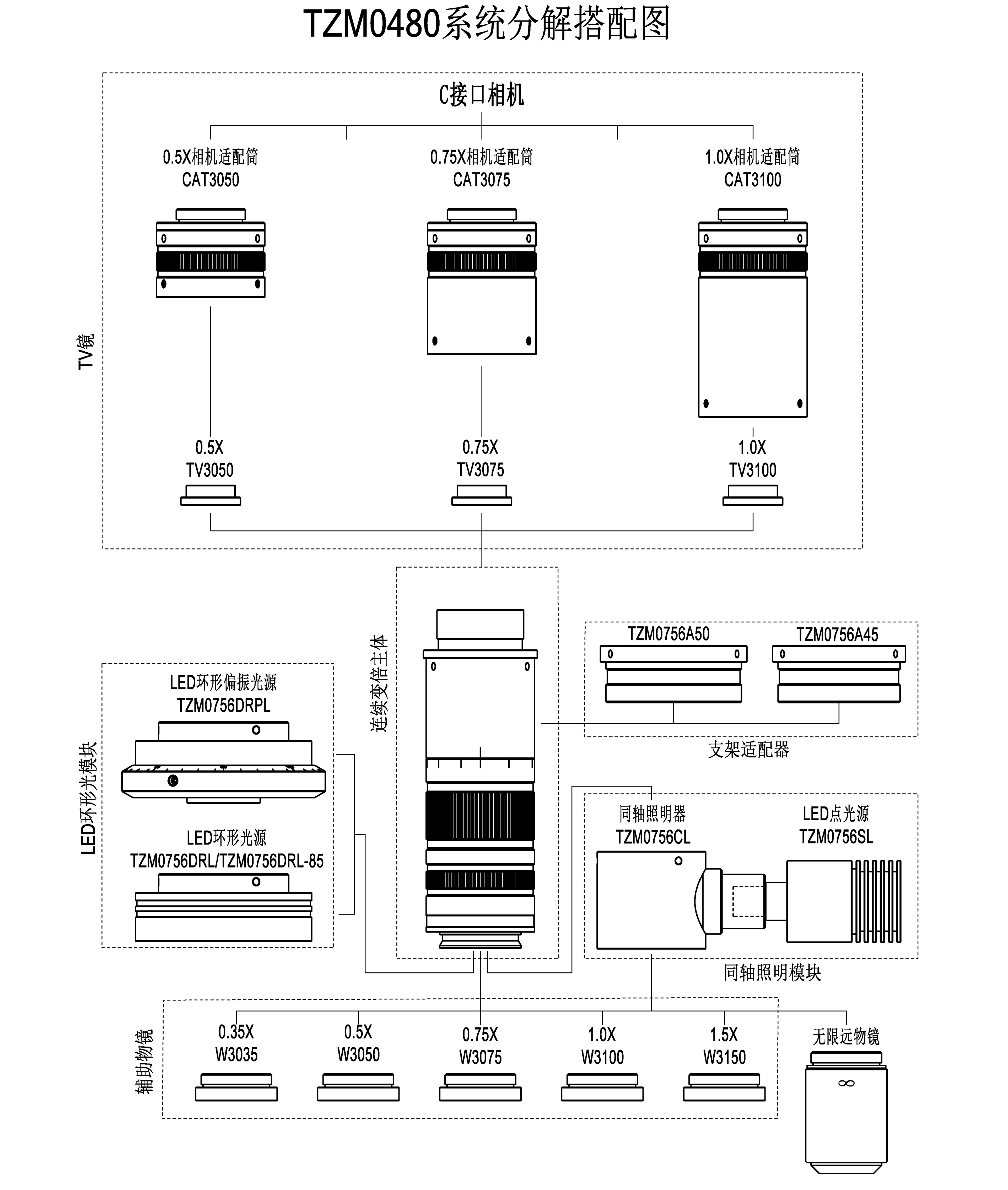

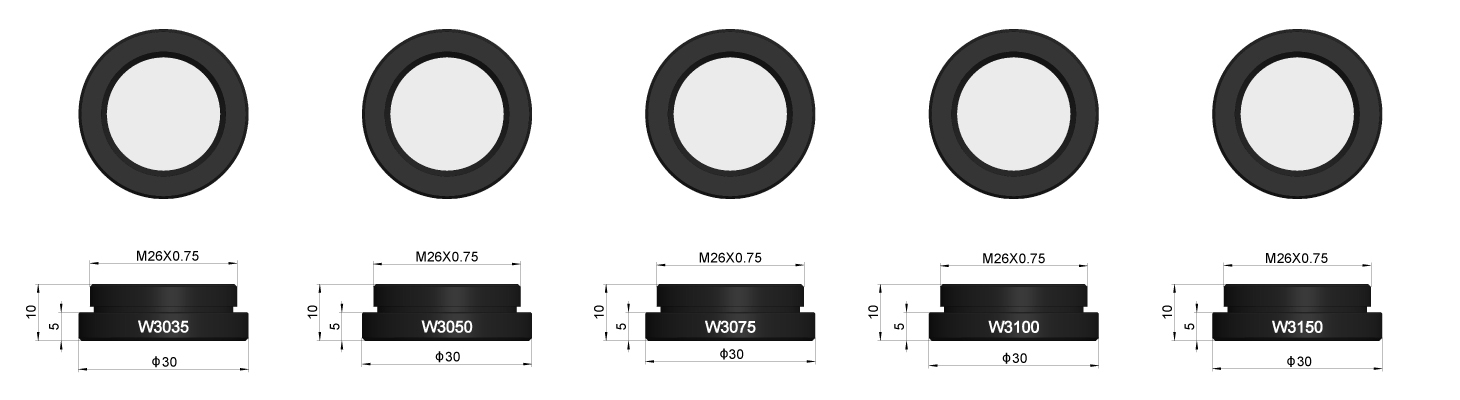

- 辅助物镜可选，倍率为0.35x，0.50x，0.75x，1.00x，1.50x

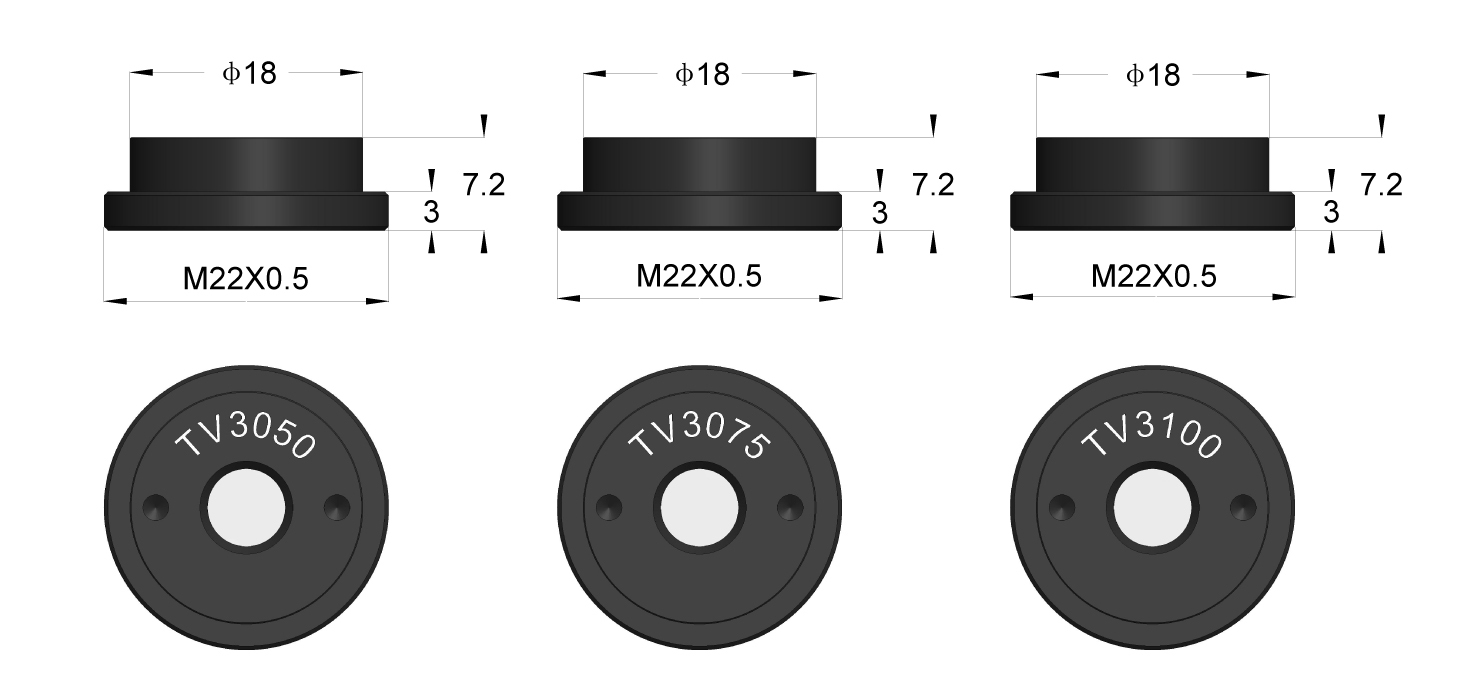

- TV镜可选，倍率为0.50x，0.75x，1.00x
- 亮度可调的LED环形光源（可选）
- 亮度可调的LED环形偏振光源（可选）
- 亮度可调的LED同轴照明光源（可选）
- 高亮度LED透射式底光源（可选）

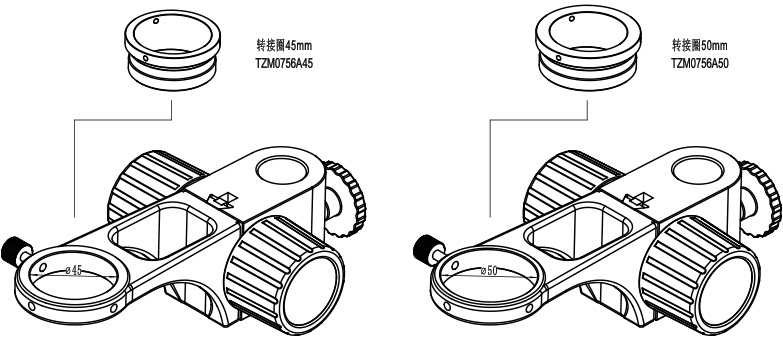

- 45mm或50mm的支架适配器（可选）
相机（英寸）

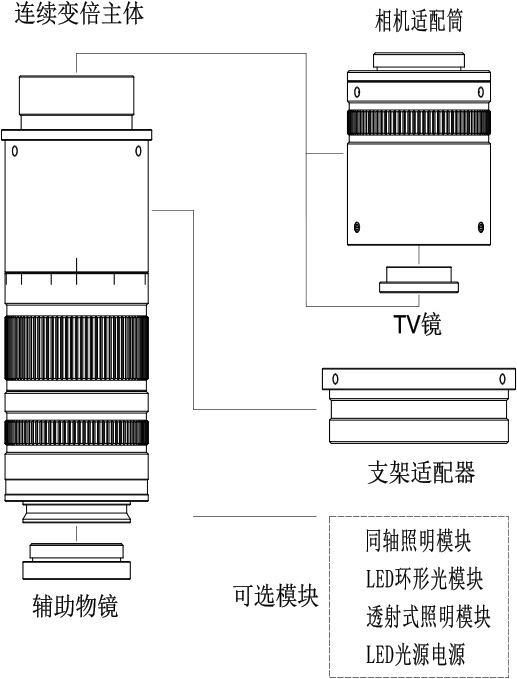

连续变倍主体-辅助物镜-TV镜
工作距离(mm)
放大倍率
对角线视野(mm)
物方数值孔径
1/3"
TZM0460-W3035-TV3050
248
0.07X-1.05X
85.71-5.71
0.004-0.032
TZM0460-W3050-TV3050
174
0.1X-1.5X
60.00-4.00
0.005-0.045
TZM0460-W3075-TV3050
115
0.15X-2.25X
40.00-2.67
0.008-0.068
TZM0460-W3100-TV3050
86
0.2X-3.0X
30.00-2.00
0.010-0.09
TZM0460-W3150-TV3050
56
0.3X-4.5X
20.00-1.33
0.015-0.135
1/2"
TZM0460-W3035-TV3075
248
0.11X-1.58X
76.19-5.08
0.004-0.032
TZM0460-W3050-TV3075
174
0.15X-2.25X
53.33-3.56
0.005-0.045
TZM0460-W3075-TV3075
115
0.23X-3.38X
35.56-2.37
0.008-0.068
TZM0460-W3100-TV3075
86
0.3X-4.50X
26.67-1.78
0.010-0.09
TZM0460-W3150-TV3075
56
0.45X-6.75X
17.78-1.19
0.015-0.135
2/3"
TZM0460-W3035-TV3100
248
0.14X-2.1X
78.57-5.24
0.004-0.032
TZM0460-W3050-TV3100
174
0.2X-3.0X
55.00-3.67
0.005-0.045
TZM0460-W3075-TV3100
115
0.3X-4.5X
36.67-2.44
0.008-0.068
TZM0460-W3100-TV3100
86
0.4X-6.0X
27.50-1.83
0.010-0.09
TZM0460-W3150-TV3100
56
0.6X-9.0X
18.33-1.22
0.015-0.135
