简介
TZM0745B 产品介绍

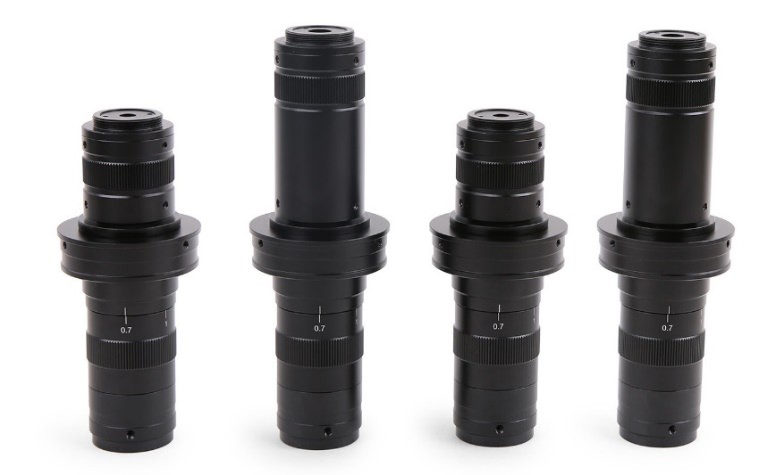

TZM0745B 系列MZO（Monocular Zoom Objective，连续变倍单筒物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。是专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

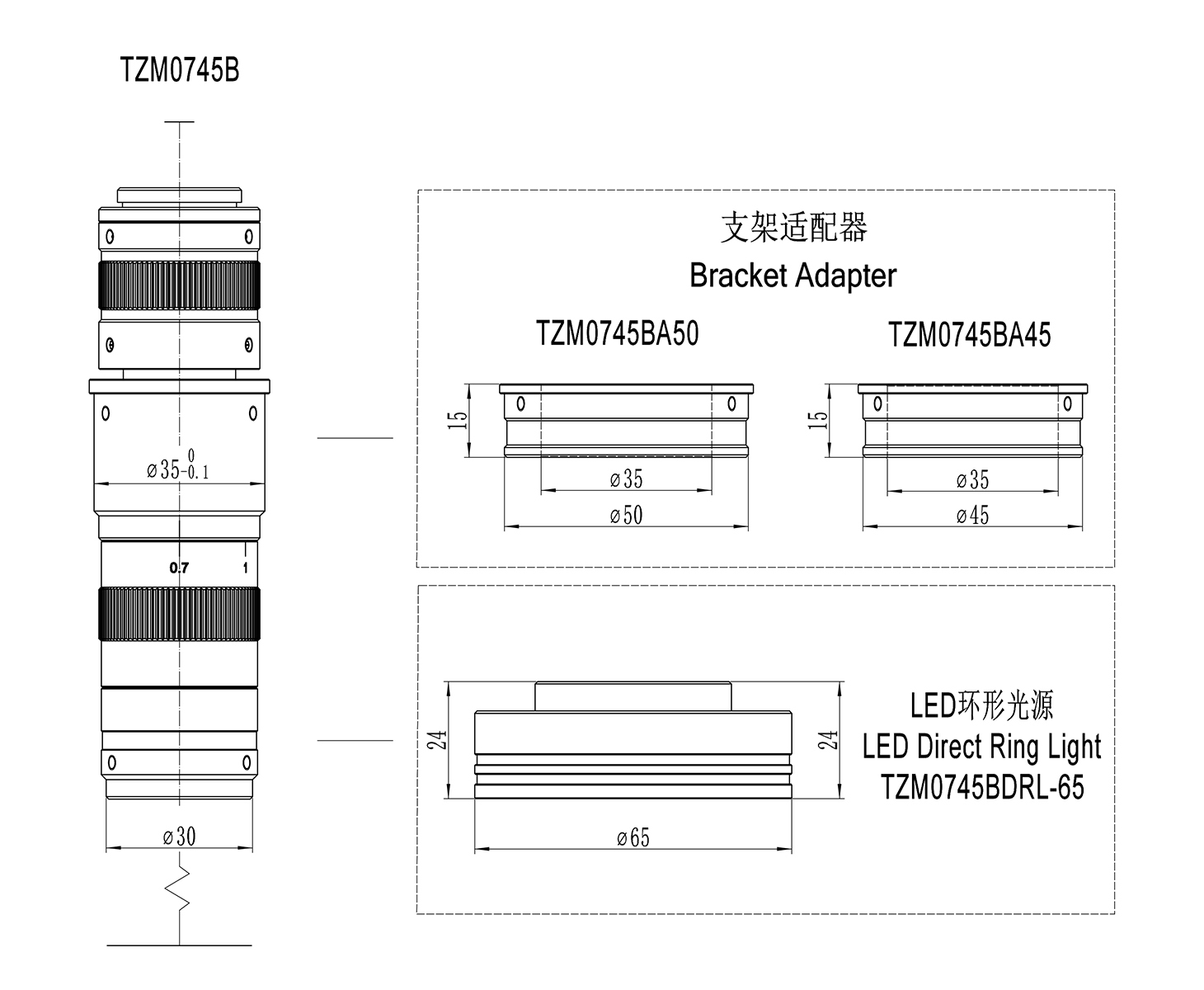

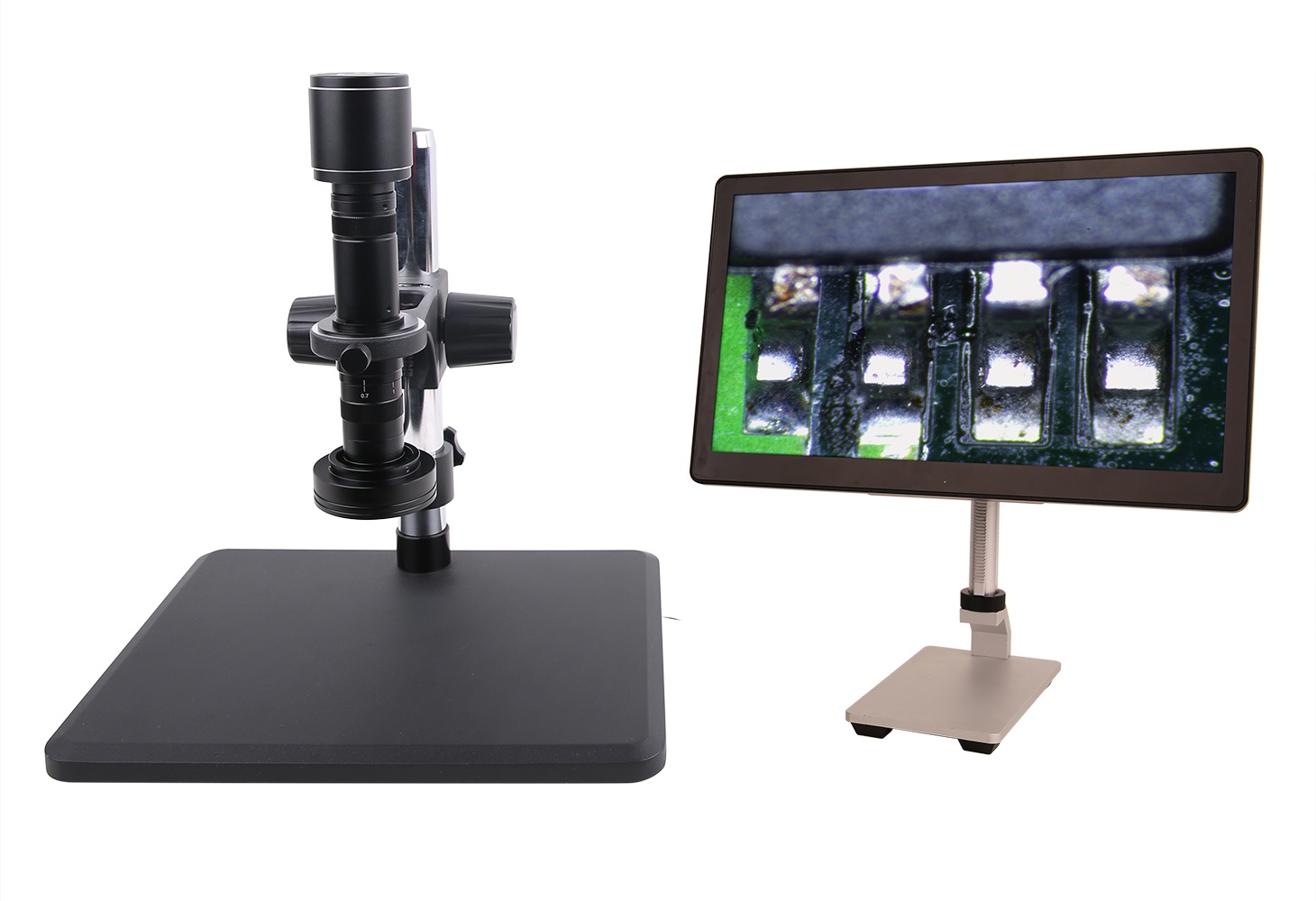

TZM0745B 系列MZO由三大基本模块组成，分别为：连续变倍主体（已经包括辅助物镜，TV镜），支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。TZM0745B系列MZO搭配相机模块（可选）即可组成数码用连续变倍显微镜系统。
TZM0745B系列MZO标准款的配置为TZM0745B-W2100-TV2050-A50，主要特点如下：
- 变倍主体具有7X-4.5X变倍范围，变倍比6.5X
- 大NA：0.02-0.07（使用1X物镜）
- 高分辨率：17um-3.9um（使用1X物镜）
- 大视场：67mm-22.85mm
- 最大适配1/1.8英寸图像传感器（使用75X TV镜）
- 工作距离：95mm-127mm
- 紧凑的尺寸：125mm x 38mm（标准款）
- 变倍过程齐焦

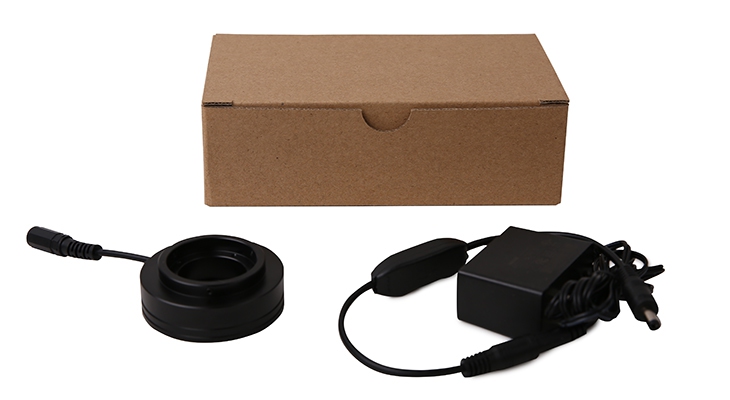

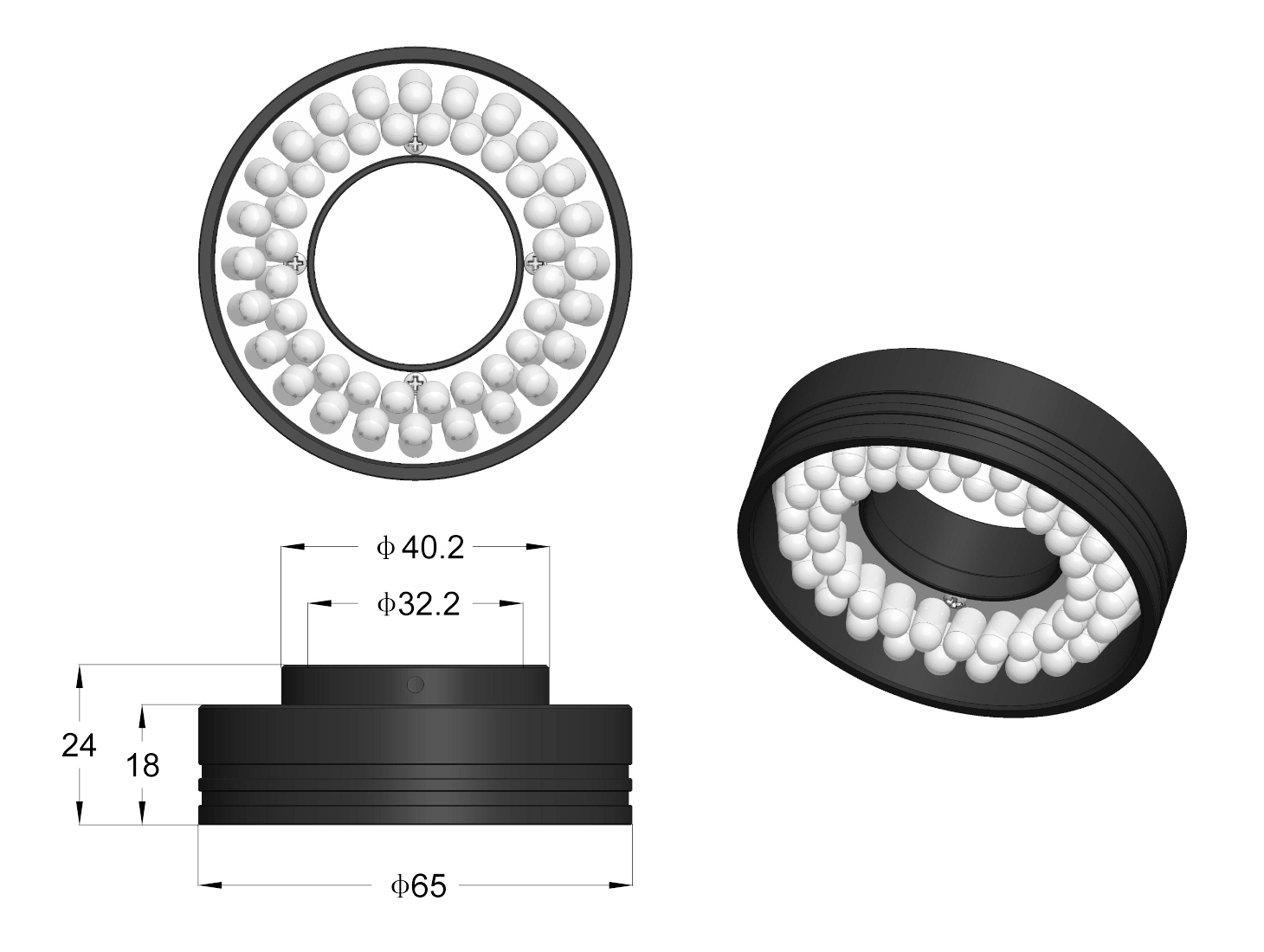

- 亮度可调的LED环形光源（可选）
- 高亮度LED透射式底光源（可选）
相机
连续变倍主体-辅助物镜-TV镜
工作距离(mm)
放大倍率
对角线视野(mm)
物方数值孔径
1/3英寸
TZM0460-W3035-TV3050
248
0.07X-1.05X
85.71-5.71
0.004-0.032
TZM0460-W3050-TV3050
174
0.1X-1.5X
60.00-4.00
0.005-0.045
TZM0460-W3075-TV3050
115
0.15X-2.25X
40.00-2.67
0.008-0.068
TZM0460-W3100-TV3050
86
0.2X-3.0X
30.00-2.00
0.010-0.09
TZM0460-W3150-TV3050
56
0.3X-4.5X
20.00-1.33
0.015-0.135
1/2英寸
TZM0460-W3035-TV3075
248
0.11X-1.58X
76.19-5.08
0.004-0.032
TZM0460-W3050-TV3075
174
0.15X-2.25X
53.33-3.56
0.005-0.045
TZM0460-W3075-TV3075
115
0.23X-3.38X
35.56-2.37
0.008-0.068
TZM0460-W3100-TV3075
86
0.3X-4.50X
26.67-1.78
0.010-0.09
TZM0460-W3150-TV3075
56
0.45X-6.75X
17.78-1.19
0.015-0.135
2/3英寸
TZM0460-W3035-TV3100
248
0.14X-2.1X
78.57-5.24
0.004-0.032
TZM0460-W3050-TV3100
174
0.2X-3.0X
55.00-3.67
0.005-0.045
TZM0460-W3075-TV3100
115
0.3X-4.5X
36.67-2.44
0.008-0.068
TZM0460-W3100-TV3100
86
0.4X-6.0X
27.50-1.83
0.010-0.09
TZM0460-W3150-TV3100
56
0.6X-9.0X
18.33-1.22
0.015-0.135
