AIOCAM4K8MPA 系列相机不需要电脑即可直接用于体视显微镜或生物显微镜视频和图像的采集，也可组网成显微互动教学系统，方便教师授课与学生的学习。
AIOCAM4k 系列相机的基本特性：
- 相机与显示屏集成在一起，省却连线，方便安装
- Sony Starvis 2背照式CMOS传感器
- 显示屏输出平均延时为40ms
- 支持H0接口连接外置显示器，实现同步输出，4K/1080P HDMI输出自适应切换
- 支持U0接口同步输出实时视频
- 提供实时视频WDR输出功能
- 提供实时视频景深合成功能
- USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
| 相机型号 | 视频录制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | WiFi(FPS/分辨率) |
|---|---|---|---|---|
| AIOCAM4K8MPA |
60@3840x2160
60@1920x1080 |
60@3840x2160
60@1920x1080 |
30@3840x2160
45@2688x1512 60@1920x1080 |
30@3840x2160
60@1920x1080 60@1280x720 |
|

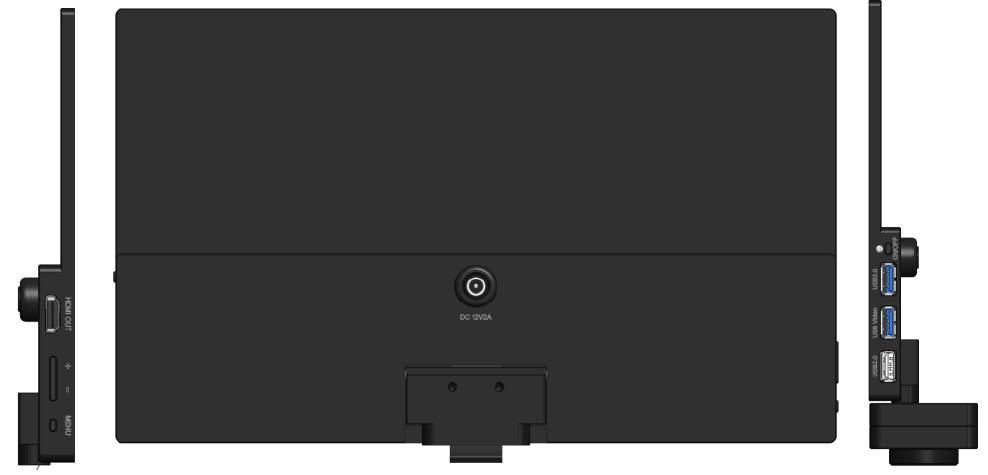

物理接口与按键 |
功能描述 |
|---|---|
|
USB2.0 |
USB鼠标接口，用于内置XCamView软件的控制 |
|
USB Video |
连接电脑USB3.0接口实现视频图像传输 |
|
USB3.0 |
连接U盘，实现视频和图像存储功能
|
|
ON/OFF |
电源开关（短按开机，长按关机） |
|
LED |
LED状态指示灯 |
|
HDMI OUT |
符合HDMI2.0规范，用于扩展4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
|
+/- |
显示屏亮度调节按钮 |
|
MENU |
显示屏菜单键 |
|
DC 12V2A |
12V/2A电源插孔 |
|
视频/数据接口 |
功能描述 |
|
HDMI接口 |
通过HDMI OUT接口同步输出视频，支持HDMI2.0协议；60fps@4K 或60fps@1080P |
|
WiFi接口 |
通过USB3.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像 |
|
USB Video接口 |
通过USB Video接口连接到电脑，实时传输H264/MJPEG编码图像 |
|
其他 |
视频图像录制捕获，图像处理以及相机控制功能描述 |
|
视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
|
|
图像捕获 |
8M(3840*2160) JPEG或者TIFF格式，存储设备为U盘 |
|
测量信息存储 |
捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
|
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，Gamma，对比度，亮度，色调以及50HZ/60HZ防闪烁，彩转灰等功能 |
|
|
图像辅助功能 |
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，视频景深合成，十字线，图形叠加，画中画，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图像处理)，以及丰富的图像测量功能 |
|
内嵌RTC |
板上提供精确时间控制 |
|
将相机各参数恢复为出厂设置 |
将相机各参数恢复为出厂设置 |
|
多语言支持 |
英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/荷兰语/葡萄牙语等多种语言 |
|
WiFi/USB 视频输出 情况下的软件功能与环境 |
|
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
标准接口API(Windows/Linux/Mac) |
|
记录机制 |
静态图像或视频 |
|
操作系统 |
Microsoft®
Windows®
8 / 8.1 / 10 / 11(32 & 64 bit)
|
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
|
内存: 4GB或更多 |
|
|
USB接口:USB2.0接口或更高 |
|
|
显示器: 19”或更大 |
|
|
CD-ROM |
|
|
相机工作环境 |
|
|
工作温度/摄氏度 |
-10~ 50 |
|
贮存温度/摄氏度 |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
保存湿度 |
10~60%RH |
|
电源 |
DC 12V/2A 适配器 |
应用实例
向日葵茎横切
向日葵茎横切
三年生椴树茎横切
电路板
AIOCAM4K系列一体相机尺寸
AIOCAM4K系列一体相机包装示意图
|
标准装箱清单 |
||||
|---|---|---|---|---|
|
A |
相机包装盒规格：L:35.6cm W:24.9cm H:7.5cm (1pcs, 1.68 公斤/每盒) |
|||
|
B |
AIOCAM4K系列一体相机一台 |
|||
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 2A
|
|||
|
D |
USB无线鼠标 |
|||
|
E |
USB3.0 A公A公镀金头数据线/2.0m |
|||
|
F |
CD (驱动与应用程序, Ø12cm) |
|||
|
可选附件 |
||||
|
G |
HDMI 2.0线 |
|||
|
H |
U盘 |
|||
|
I |
USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 |
|||
|
J |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
|
108001/AMA037
|
|
|
K |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
|
108005/FMA037
|
|
|
注意：对J和K选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; |
||||
|
L |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
M |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
|||
|
N |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
|
||
型号
传感器尺寸(mm)
像素(um)
G光灵敏度
暗电流
传感器输出
(FPS/分辨率)
采样
平均
曝光时间(ms)
AIOCAM4K8MPA
IMX678(C)
1/1.8"(7.68x4.32)
2.0x2.0
3541mv with 1/30s
0.15mv with 1/30s
60@3840*2160
1x1
0.019~1000
