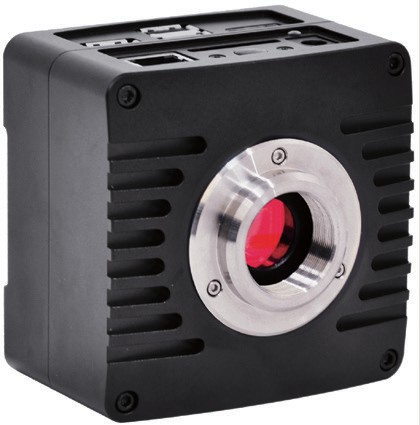

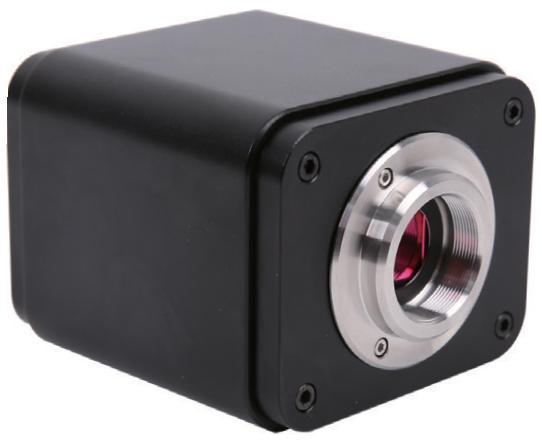

X7CAM4K 系列相机不需要电脑即可直接用于体视显微镜或生物显微镜视频和图像的采集，也可组网成显微互动教学系统，方便教师授课与学生的学习。
X7CAM4K 系列相机的基本特性：
- SONY Starvis 2背照式CMOS传感器
- 4K HDMI/NETWORK/USB多接口同步输出
- 4K/1080P HDMI输出自适应切换
- 高帧率输出，最高支持4K 75fps
- 支持4K 60fps 低延时HDMI输出模式,平均延时为40ms
- 强大的ISP功能以及其他相关的处理功能
- 提供生物和体视显微镜默认ISP参数切换
- 内嵌XCamView软件提供丰富的图像处理和测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
| 型号 | 视频录制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | NETWORK(FPS/分辨率) |
|---|---|---|---|---|
| X7CAM4K8MPA |
72@3840x2160
72@1920x1080 |
60@3840x2160
60@1920x1080 |
30@3840x2160
45@2688x1512 60@1920x1080 |
30@3840x2160
60@1920x1080 72@1280x720 |
| X7CAM4K8MPB |
75@3840x2160
75@1920x1080 |
60@3840x2160
60@1920x1080 |
30@3840x2160
45@2688x1512 60@1920x1080 |
30@3840x2160
60@1920x1080 72@1280x720 |
| X7CAM4K16MPA |
30@3840x2160
30@1920x1080 |
30@3840x2160
30@1920x1080 |
20@5440x3060
30@2688x1512 30@1920x1080 |
30@3840x2160
30@1920x1080 30@1280x720 |

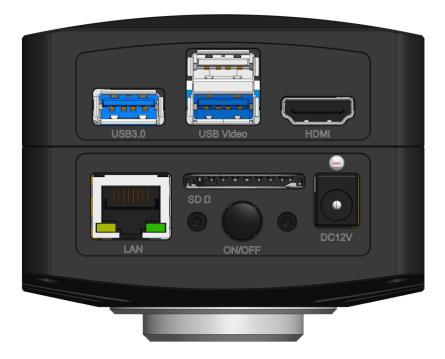

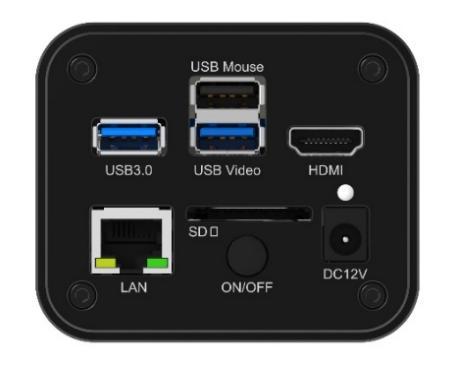

| 物理接口与按键 | 功能描述 |
|---|---|
| USB Mouse | USB鼠标接口，用于内置XCamView软件的控制（扁平形无标注） |
| USB3.0 |
连接U盘，实现视频和图像存储功能 连接5G WiFi适配器模块实现无线视频图像传输 连接USB麦克风，实现音视频的录制 |
| USB Video | 连接电脑USB3.0接口实现视频图像传输 |
| HDMI | 符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
| LAN | 以太网接口，连接路由器/交换机，用于视频图像的网络传输 |
| SD | SD卡插槽，符合SDIO3.0规范，用于捕获视频和图像的存贮 |
| ON/OFF | 电源开关 |
| LED | LED状态指示灯 |
| DC12V | 12V/1A电源插孔 |
| 视频/数据接口 | 功能描述 |
| HDMI接口 |
支持HDMI2.0协议； 60fps@4K 或60fps@1080P(X7CAM4K8MPA，X7CAM4K8MPB)
30fps@4K 或30fps@1080P(X7CAM4K16MPA) |
| 以太网接口 |
支持H264编码视频图像输出；支持分辨率实时切换(4K/1080P/720P)
支持DHCP获取和手动配置网络；支持unicast/multicast(单播/组播)配置 |
| WiFi接口 | 通过USB3.0接口连接5G WiFi适配器模块，支持无线AP和STA模式，实时传输H264编码图像 |
| USB Video接口 | 通过USB Video接口连接到电脑，实时传输H264/MJPEG编码图像 |
| 其他 | 视频图像录制捕获，图像处理以及相机控制功能描述 |
| 视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件
存储帧率：72fps(X7CAM4K8MPA)；75fps(X7CAM4K8MPB)；低延时模式下为60fps(X7CAM4K8MPA，X7CAM4K8MPB);30fps(X7CAM4K16MPA) |
| 图像捕获 |
8M(3840*2160，X7CAM4K8MPA，X7CAM4K8MPB) JPEG或者TIFF格式，存储设备有SD卡或者U盘
16M(5440*3060，X7CAM4K16MPA) JPEG或者TIFF格式，存储设备有SD卡或者U盘 (默认SD卡优先，优先级可在设置中修改) |
| 测量信息存储 | 捕获图像支持测量信息和图像内容分层存储和融合存储功能 |
| ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，彩转灰等功能 |
| 图像辅助功能 | 放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，画中画，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图像处理)，以及丰富的图像测量功能 |
| 内嵌RTC | 板上提供精确时间控制 |
| 将相机各参数恢复为出厂设置 | 将相机各参数恢复为出厂设置 |
| 多语言支持 | 英语/简体中文/繁体中文/韩语/泰语/法语/德语/西班牙语/日语/意大利语/荷兰语/葡萄牙语等多种语言 |
| Network/USB Video输出 情况下的软件功能与环境 | |
| 白平衡 | 经典自动、手动以及ROI白平衡 |
| 颜色技术 | Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
| 捕获/控制SDK | 标准接口API(Windows/Linux/Mac) |
| 记录机制 | 静态图像或视频 |
| 操作系统 |
Microsoft®
Windows®
XP / Vista / 7 / 8 / 8.1 / 10 / 11(32 & 64 bit)
OSx(Mac OS X) Linux |
| PC基本要求 | CPU: Intel Core2 2.8GHz或更高 |
| 内存: 4GB或更多 | |
| USB接口:USB2.0接口或更高 | |
| 显示器: 19”或更大 | |
| CD-ROM | |
| 相机工作环境 | |
| 工作温度/摄氏度 | -10~ 50 |
| 贮存温度/摄氏度 | -20~ 60 |
| 工作湿度 | 30~80%RH |
| 保存湿度 | 10~60%RH |
| 电源 | DC 12V/1A 适配器 |
X7CAM4K系列相机五种连接使用方式
- 01 X7CAM4K 系列相机内置 XCamView 软件 通过鼠标控制，在HDMI显示器上显示视频
- 02 X7CAM4K 系列相机通过 USB3.0线连接电脑使用
- 03 X7CAM4K系列相机作为AP，电脑或移动设备通过WiFi连接到相机
- 04 X7CAM4K系列相机通过以太网连接电脑使用
- 05 多台X7CAM4K系列相机经LAN接口/WiFi STA模式连到交换机或路由器组网使用
应用实例
玉米叶
玉米根尖LS
葫芦科植物茎LS
小麦种子荧光切片

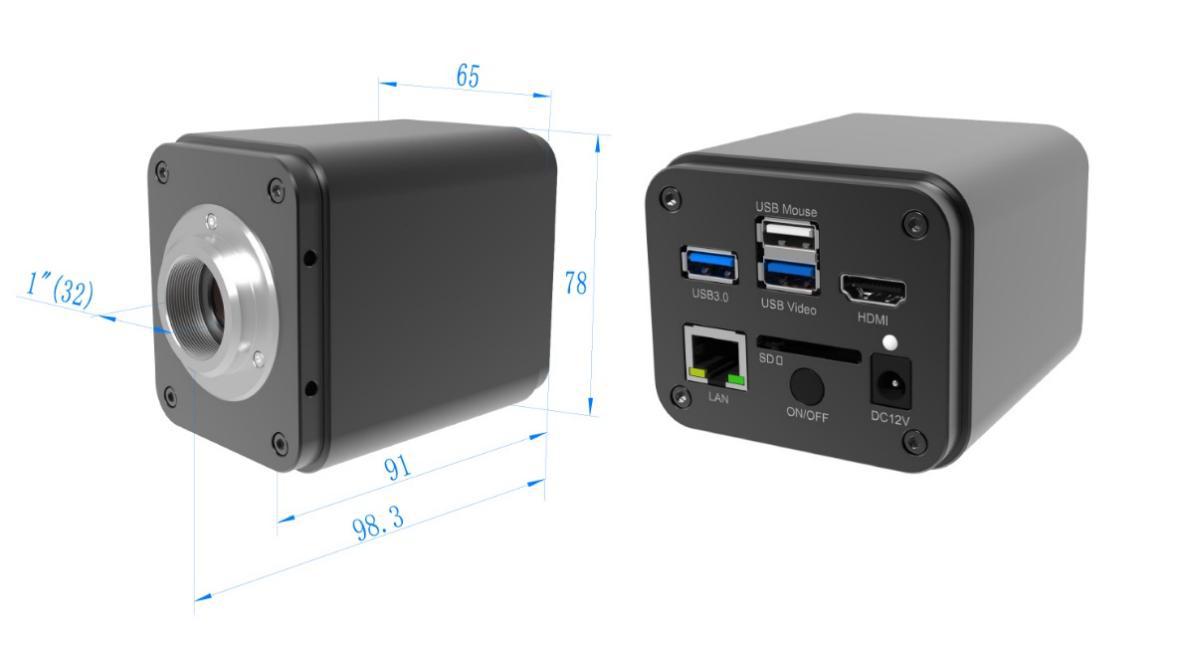

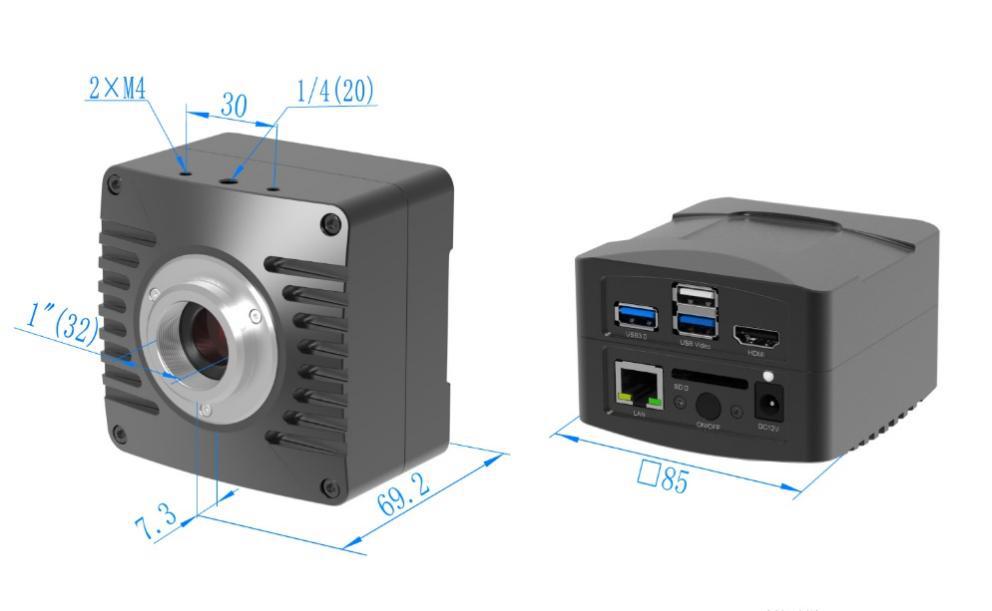

相机接口及外观尺寸
| 标准装箱清单 | ||||
|---|---|---|---|---|
| A | 相机包装盒规格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.7 公斤/每盒) | |||
| B | X7CAM4K系列相机一台（两种不同的款式中的一种，请指定） | |||
| C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A
美标: 型号:POWER-U-12V1A(MSA-C1000IC12.0-12H-US) 欧标: 型号:POWER-E-12V1A(MSA-C10001C12.0-12H-DE) |
|||
| D | USB鼠标 | |||
| E | HDMI 2.0线 | |||
| F | USB3.0 A公A公镀金头数据线/2.0m | |||
| G | CD (驱动与应用程序, Ø12cm) | |||
| 可选附件 | ||||
| H | SD卡（16G以上， Class 10） | |||
| I | U盘 | |||
| J | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
| K | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
| 注意：对J和K选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
| L | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
| M | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | |||
| N | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
| O | USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 | |||
| P | 网线 | |||
1/1.8"(7.68x4.32)
0.15mv with 1/30s
1/1.2"(11.14x6.26)
0.13mv with 1/30s
1/1.1"(13.06x7.34)
0.84mv with 1/30s
