AFDM101 系列连续电动变倍自动对焦数码显微镜是图谱光电最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机，连续电动变倍镜头，以及照明光源即可组成不同的AFDM系列产品，满足客户的需求
AFDM101 系列产品可搭配各种支架或臂架，通过连续电动变倍实现不同倍率光学变倍，对焦模式支持自动对焦和手动对焦；
AFDM101 采用高性能Sony IMX462LQR-C传感器，相机内嵌ARM核，可直接连接到HDMI显示器。相机自带XFCAMView软件，拥有相机控制面板、测量工具条、相机综合控制工具条，自动对焦控制面板，用USB鼠标可直接对相机的各项参数或操作进行操控；
AFDM101 图像同视频保存在SD卡中供现场分析与后继研究；
AFDM101 可广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。
AFDM101 由H1080PA相机模块，EMZO-20XA镜模块和DRL-5076A-NPC光源（可选）组合而成，其特点如下：
- 电动变焦控制5组16片镜片，实现0.028X~0.56X，20倍光学变倍，支持自动对焦和手动对焦
- 标准测量工作距离192mm，目标物体在150-195mm范围内可通过对焦实现清晰观测
- 标准测量工作距离时，低倍视野为 200mm*112.5mm，可帮助用户快速定位目标物体；高倍时视野为10mm*5.6mm，帮助用户显微观测
- Sony 1/2.8” 1080P CMOS，信噪比高
- 连接HDMI显示器，视频输出为1920x1080，1080P@60FPS
- SD卡存储支持1080P图片和1080P视频流(asf格式)
- 相机内嵌鼠标控制软件XCamView，相机所有功能都可以由USB鼠标操作XCamView软件实现
- 内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
- 支持多语言操作界面

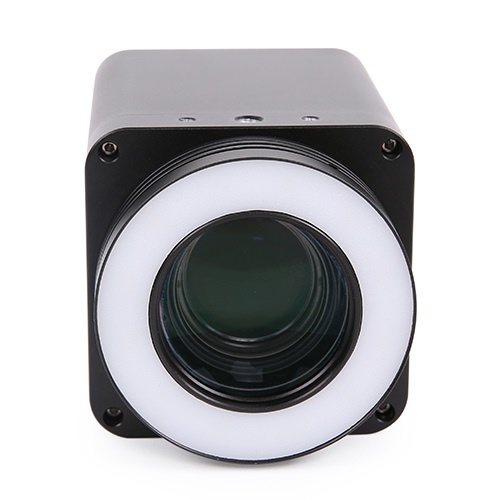

- 头部吸合式LED环形灯，亮度可直接由相机控制，整洁、简单方便
- 搭配带直径76mm适配器支架，可快速构建连续变倍显微视频一体机

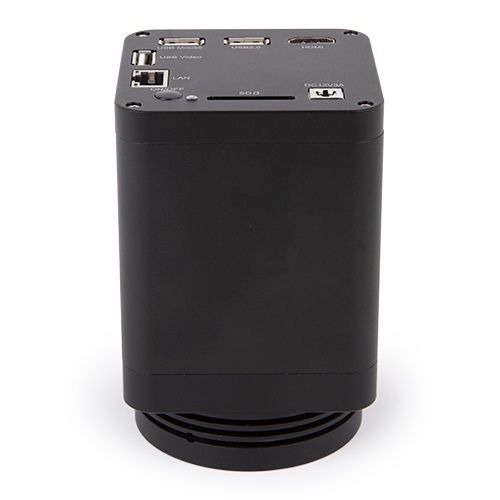

| 接口与按键功能 | |
|---|---|
| USB Mouse | USB鼠标XCamView实现控制 |
| USB2.0 | USB键盘或其他USB控制设备 |
| HDMI | HDMI输出 |
| On/OFF | 电源开/关 |
| LED | 电源LED指示 |
| SD | SD卡插槽 |
| DC12V3A | DC12V3A电源输入 |
| 软件功能 | |
| UI操作 | 通过USB鼠标实现对XFCamView的操控 |
| 图像捕获 | 以JPEG格式，2M(1920x1080)分辨率保存SD卡中 |
| 视频录像 | 以ASF格式，1080P分辨率，30fps速度保存在SD卡中 |
| 相机控制面板功能 | 包括曝光、增益、白平衡、颜色调整, 锐度与去噪控制 |
| 测量工具条 | 包括校准、几何量测量以及测量参数导出等功能 |
| 综合控制工具条 | 包括缩放、镜像、比较、冻结、十字线、自动对焦、浏览等功能 |
| 自动对焦控制面板 | 包括变倍控制、自动对焦、单次对焦、手动对焦、复位等功能 |
| 工作环境 | |
| 工作温度（摄氏度） | -10~ 50 |
| 贮存温度（摄氏度） | -20~ 60 |
| 工作湿度 | 30~80%RH |
| 保存湿度 | 10~60%RH |
| 尺寸 | |
| 长度 x 宽度 x 高度 | 80 mm x 80 mm x 122mm |
| 运输重量 | 0.75 kg |
AFDM镜头模块
| 镜头代码 | 工作距离(mm) | 变倍范围 | MTF(lp/mm) | 畸变 | FOV@1X(mm) | FOV@20X(mm) |
|---|---|---|---|---|---|---|
| EMZO-20XA | 150~195 | 0.028X~0.56X | 160 | 0.5% | 200x112.5 | 10x5.6 |
1X同20X是我们特别定义的是归化倍率，仅用于表示最低同最高倍率的相对关系。这里的归化1X=0.028/0.028; 20X=0.56/0.028;
AFDM照明模块
| Order Code | LED | Power | Inner Dia.(mm) | Out Dia.(mm) |
|---|---|---|---|---|
| DRL-5076A-NPC | 8 CREE xpes | 3V/3A | 50 | 76 |
DRL: LED 无线LED 环形光源; NPC: 无电源线
AFDM101 广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。
应用实例

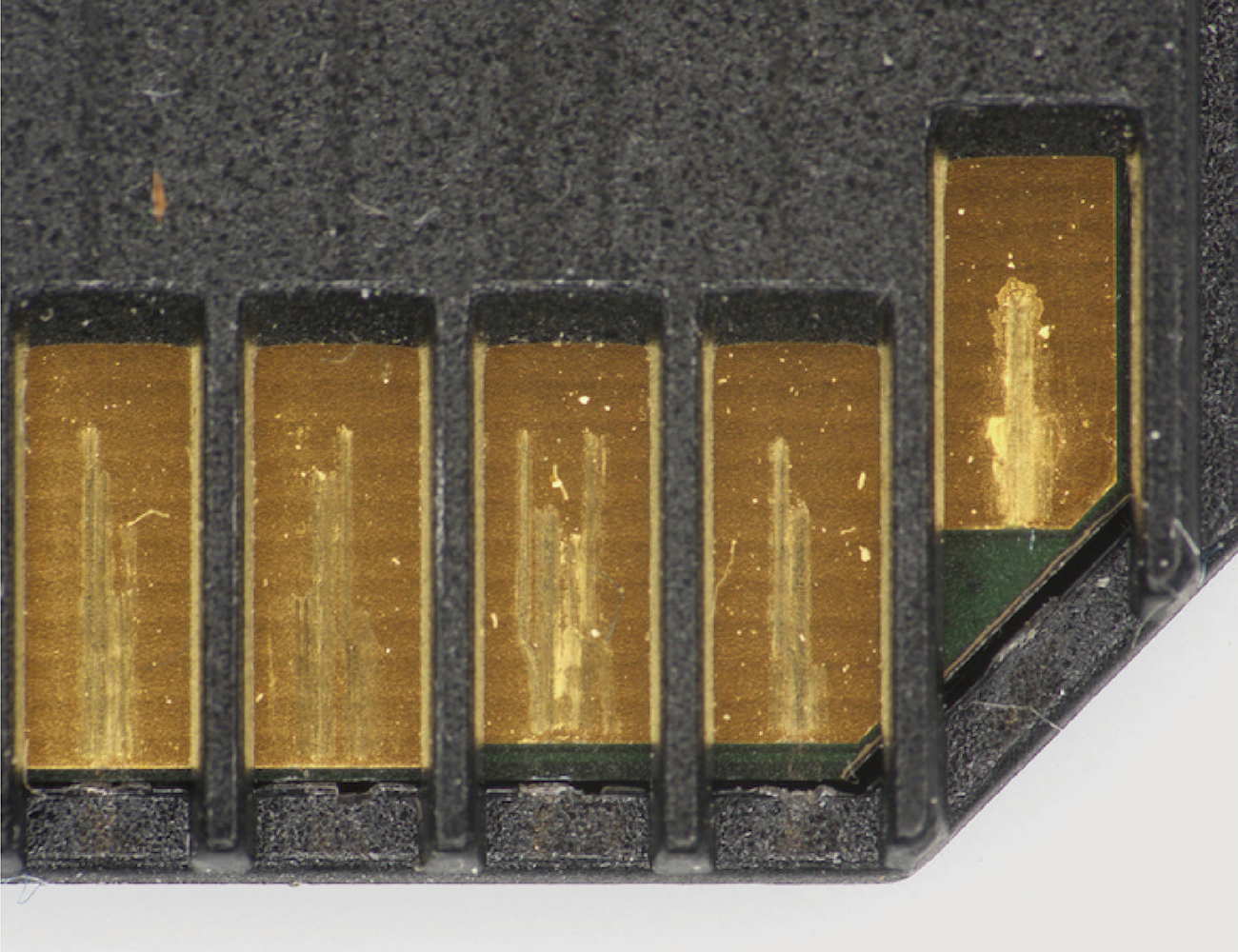

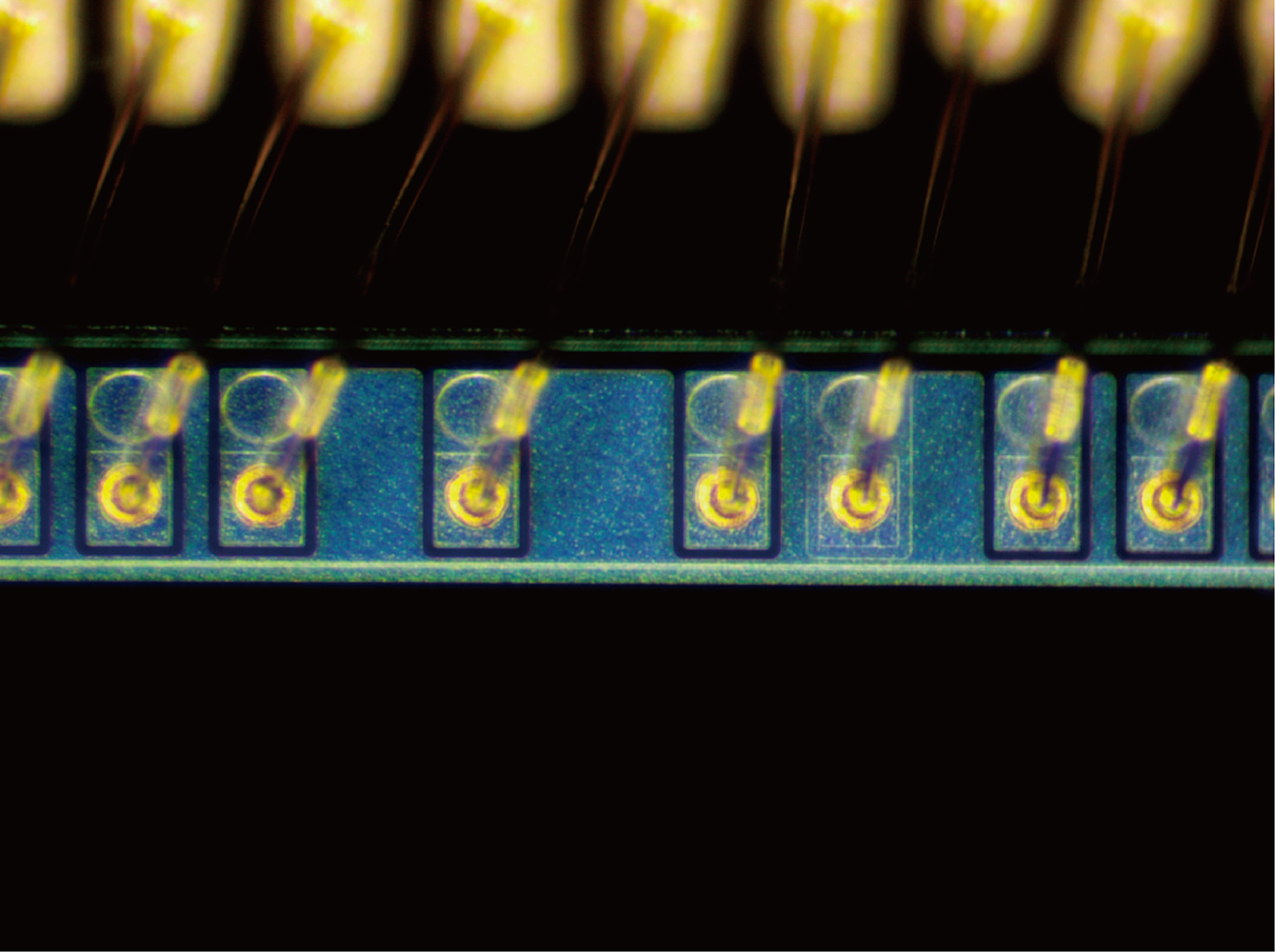

PCB电路板

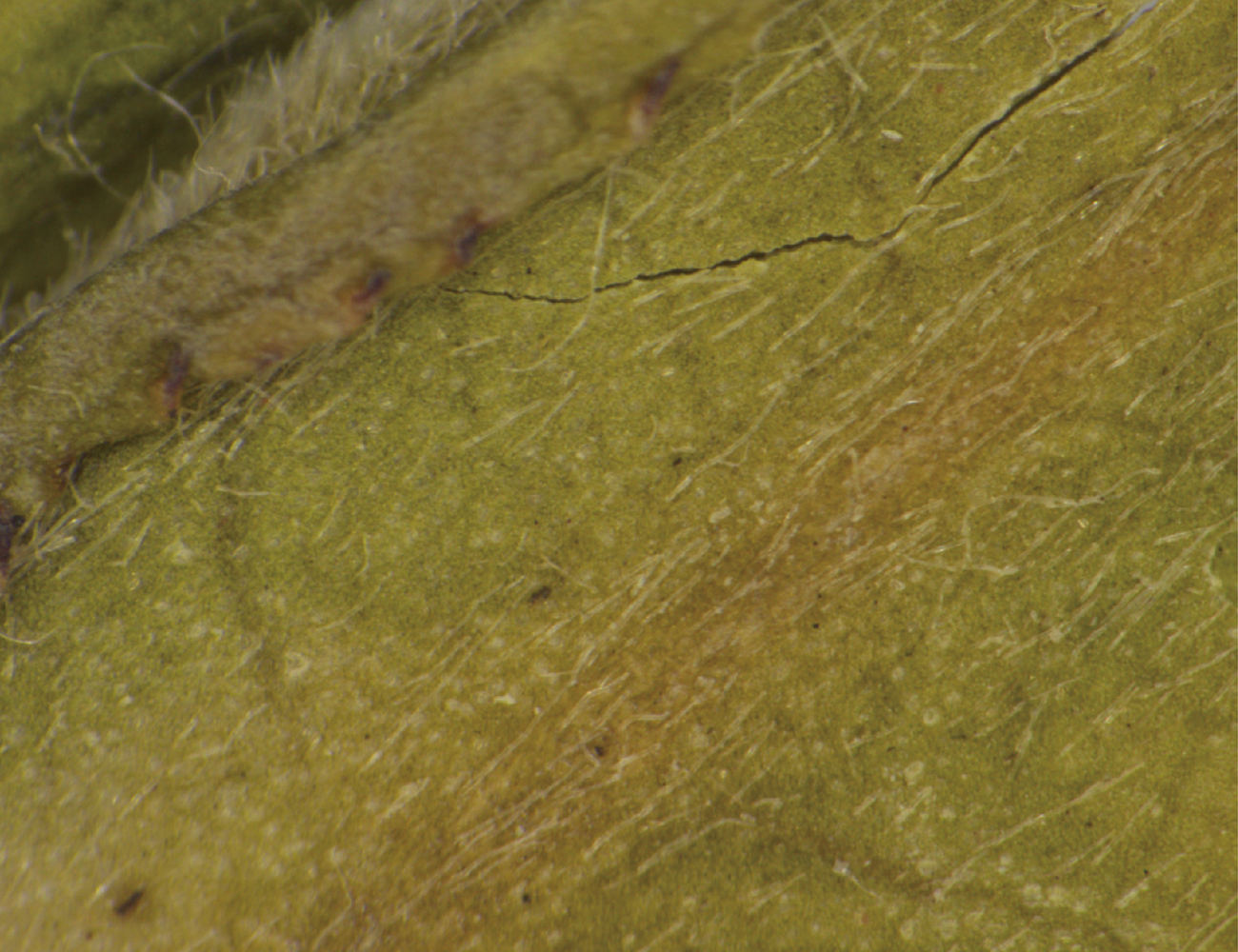

茶叶叶片观察
零配件检测

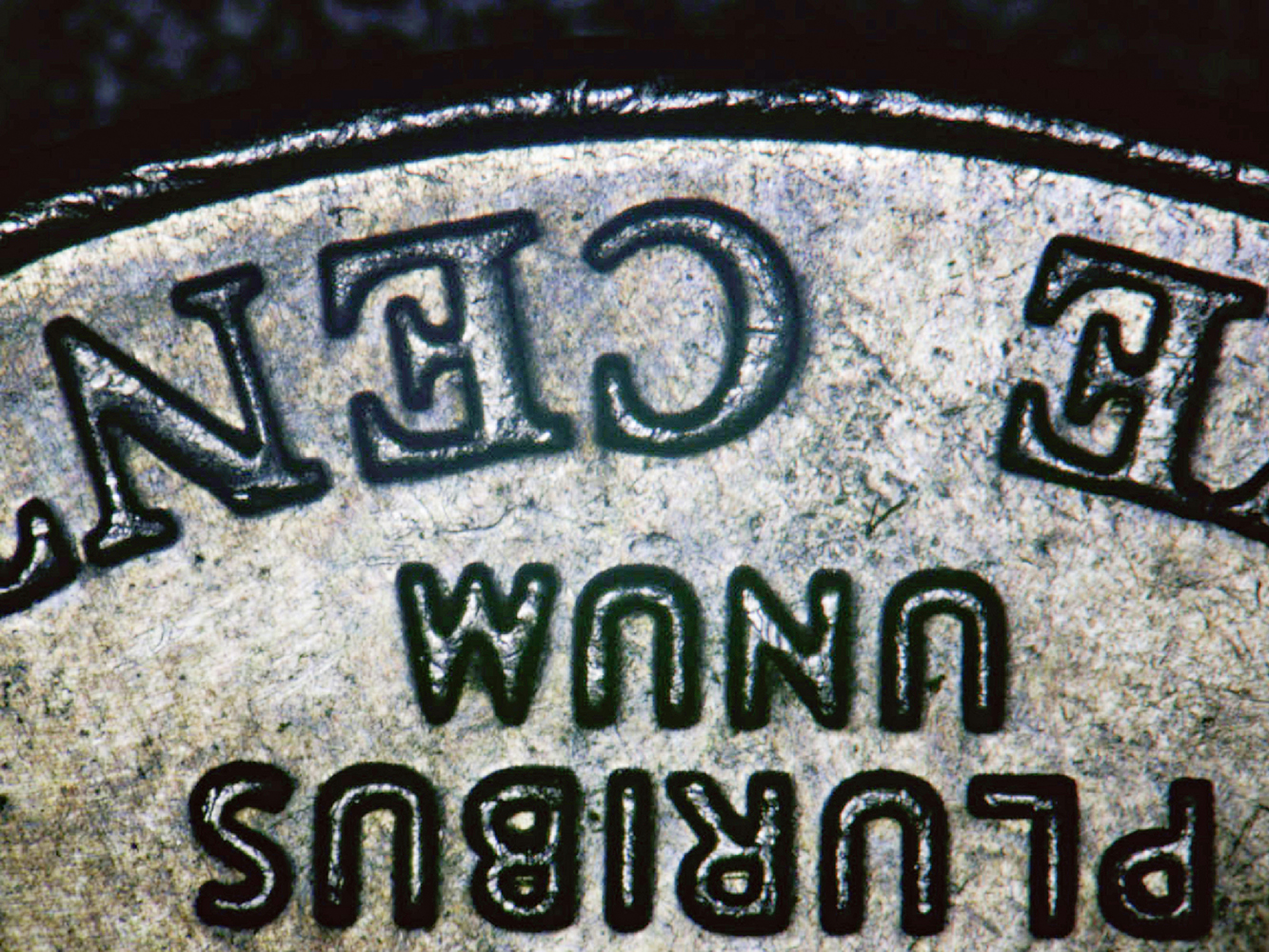

硬币（同轴照明光源）

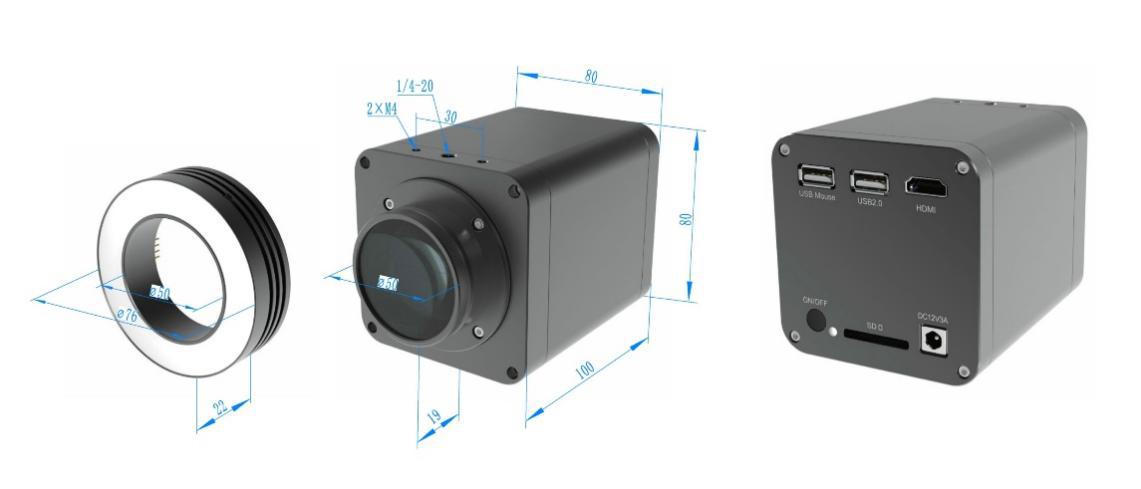

AFDM101整体尺寸
| 标准装箱清单 | ||
|---|---|---|
| A | 相机包装盒规格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒) | |
| B | AFDM101一台 | |
| C | USB鼠标 | |
| D | HDMI线 | |
| E |
电源适配器:
输入: AC 100~240V
|
美标： 型号: HKA03612030-7K : UL/CE/FCC （配美标AC电源线） 欧标： 型号: HKA03612030-7K : UL/CE/FCC （配欧标AC电源线） EMI 标准: FCC Part 15 Subpart B EMS 标准: EN61000-4-2,3,4,5,6 |
| 可选附件 | ||
| F | LED环形光源(DRL-5076A-NPC) | |
| G | SD卡(16G) | |
Sony IMX462LQR-C
1/2.8"(5.57x3.13)
921mv with 1/30s
0.15mv with 1/30s
1/2.8"(5.57x3.13)
30@3840x2160(NETWORK)
30@3840x2160(USB)
