PZM0840H1080PA-EDRL系列是高性能便携式HDMI数码显微镜,集成ZM0840连续变倍镜头、1080P HDMI相机H1080PA和LED环形光源。提供两种型号:PZM0840H1080PA-EDRL配备内嵌式EDRL LED光源,PZM0840H1080PA-DRL则配备外接磁吸式DRL LED光源,照明范围更大更亮。无需电脑和额外电源,即可实现高清视频和图像采集,操作简便,适用于各类精密检测应用。

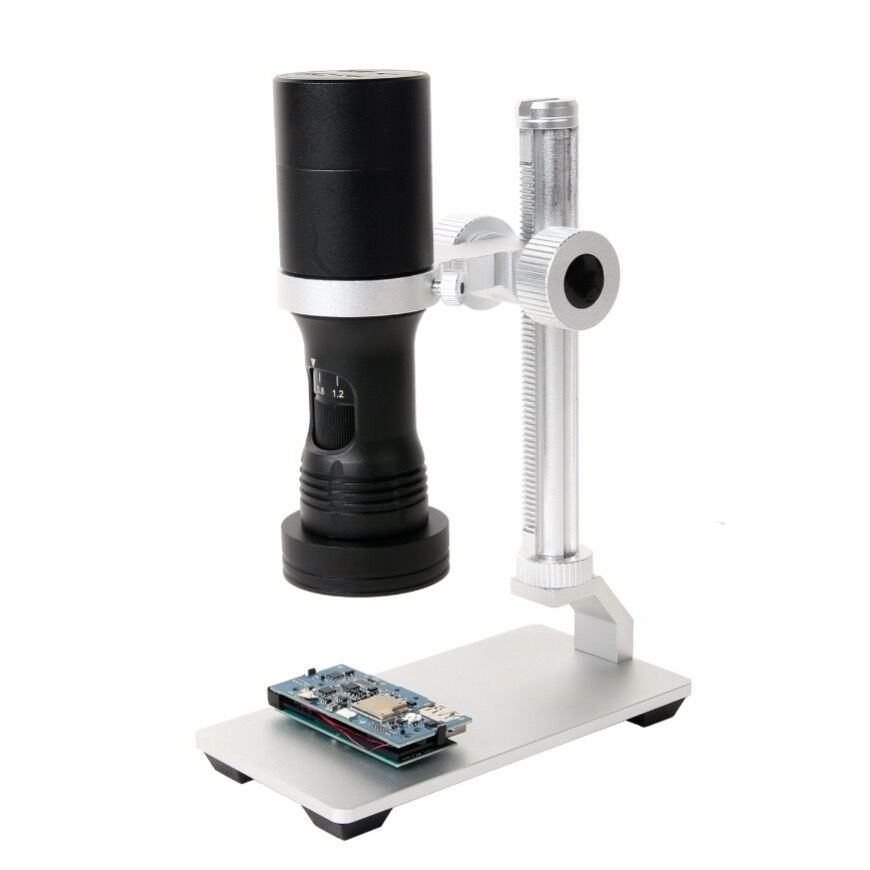

产品预览

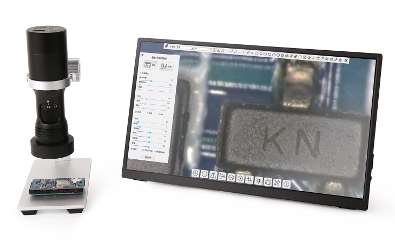

PZM0840H1080PA-EDRL与HDMI显示器

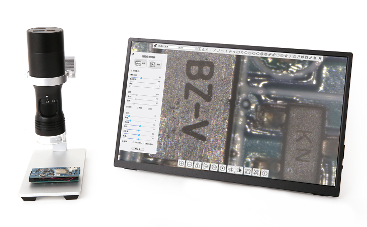

PZM0840H1080PA-DRL系列相机与HDMI显示器
|

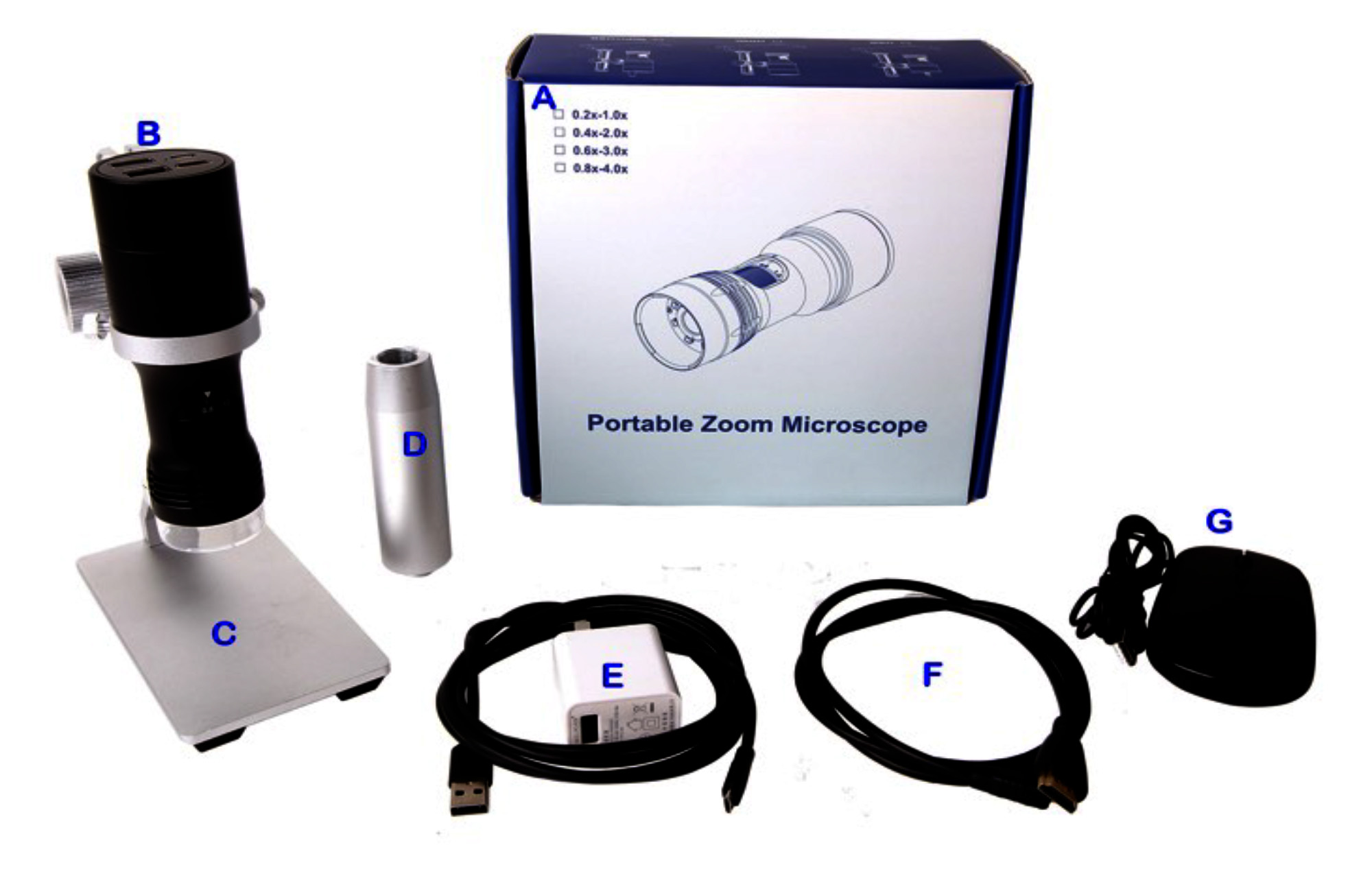

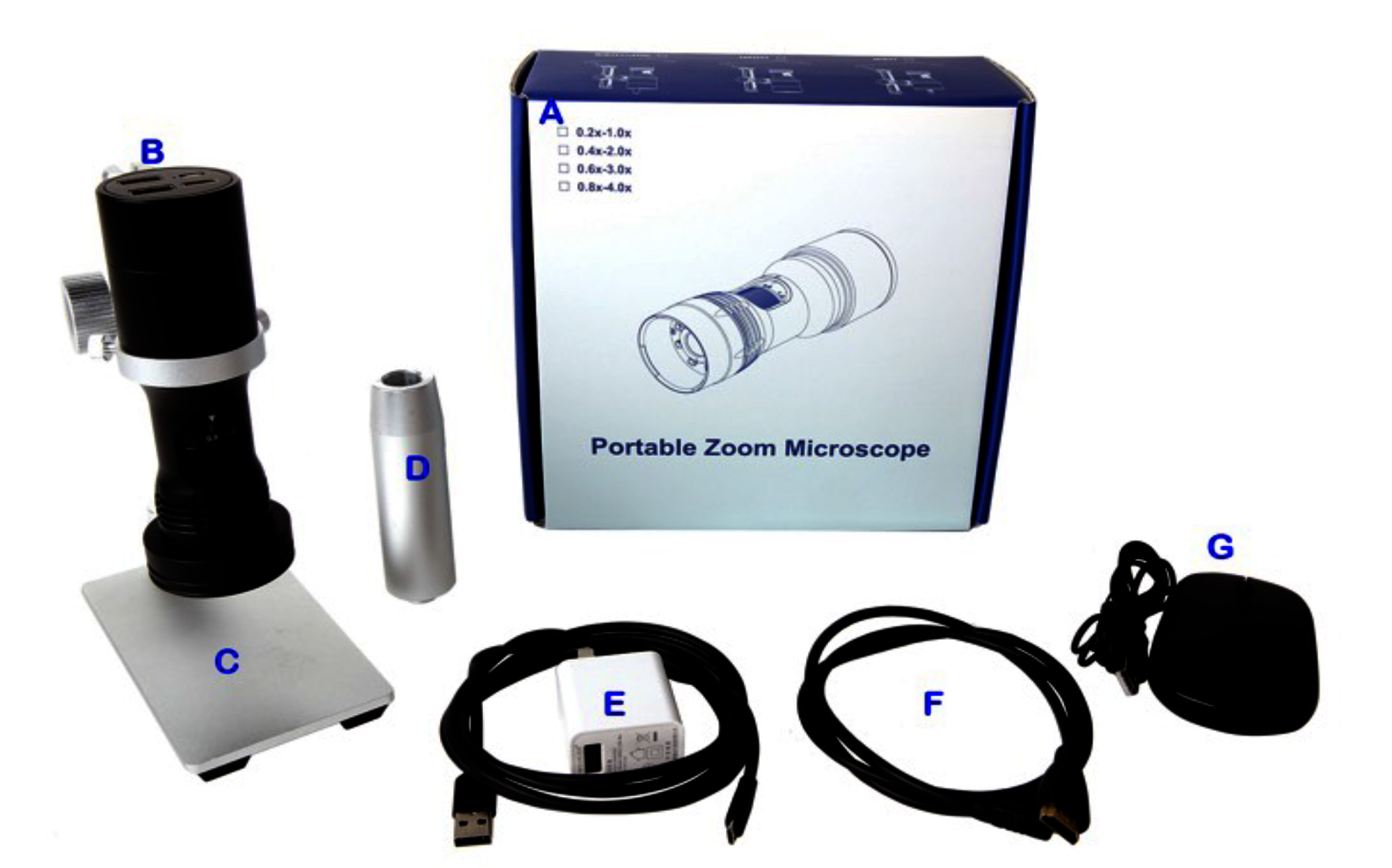

标准装箱清单 |
||
|
A |
包装盒规格: L:22cm W:22cm H: 9cm (0.8Kg/box) |
|
|
B |
连续变倍HDMI接口数码显微一体机一台( PZM0840H1080PA-EDRL or DRL) |
|
|
C |
便携式显微镜支架 |
|
|
D |
支架延长杆 |
|
|
E |
电源适配器+电源线 |
|
|
F |
HDMI连接线 |
|
|
G |
USB 鼠标 |
|
|
可选附件 |
||
|
H |
U盘(选配) |
|
|
I |
其他辅助物镜（未示出） |
|
PZM0840H1080PA-EDRL/DRL总体特性

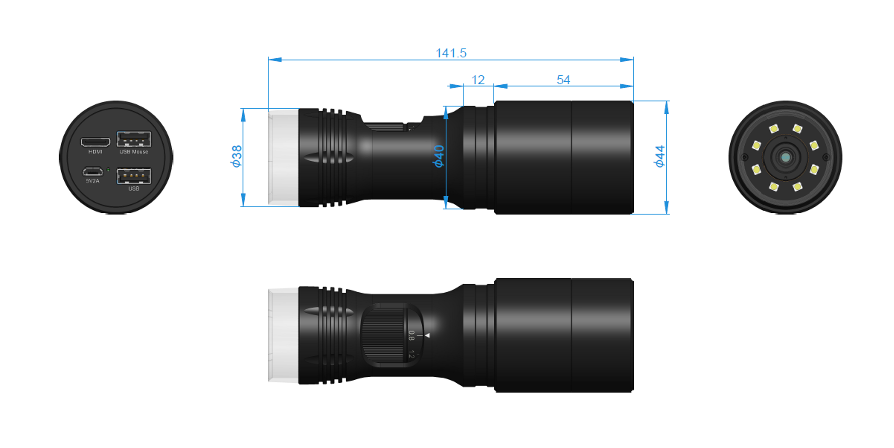

PZM0840H1080PA-EDRL主机尺寸图

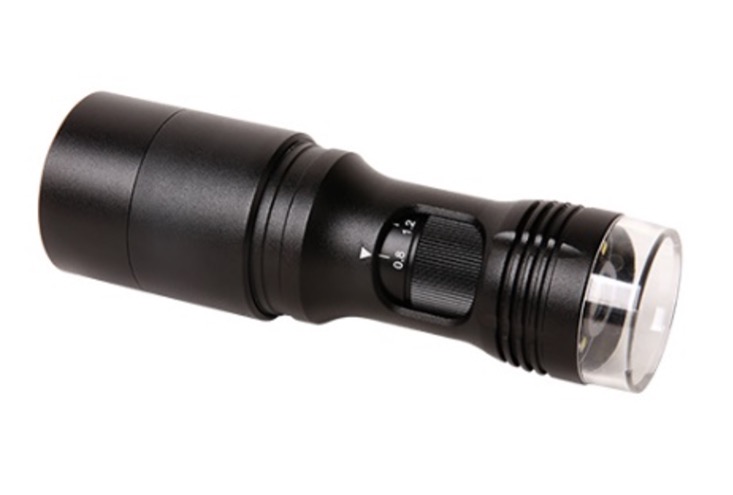

PZM0840H1080PA-EDRL 主机
PZM0840H1080PA-DRL主机尺寸图

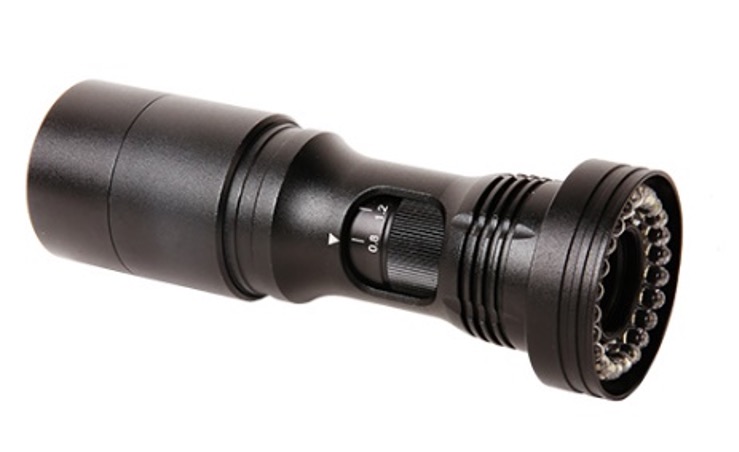

PZM0840H1080PA-DRL主机
PZM0840H1080PA-EDRL/DRL相机H1080PA的参数
订购代码
传感器尺寸(mm)
像素(μm)
G光灵敏度
FPS/分辨率
采样平均
曝光时间(ms)
H1080PA
Sony IMX307(C)
1/2.8"(5.57x3.13)
2.9x2.9
1300mv with 1/30s
60@1920*1080(HDMI)
1x1
0.01~1000
H1080PA HDMI接口数码相机模块
H1080PA HDMI接口数码相机模块
物理接口与按键
功能描述
HDMI
符合HDMI1.4标准。 用于标准FHD显示器的1080P格式视频输出；
LED
LED状态指示灯；
USB Mouse
USB鼠标接口，用于内置XCamView软件的控制；
5V2A
5V/2A电源插孔；
USB3.0
连接U盘，实现图片和视频存储功能；
相机硬件
功能描述
HDMI接口
支持HDMI1.4 协议；60fps@1080P；
HDMI 1080P相机
H1080PA，与光学连续变倍物镜主体集成在一起
传感器
Sony IMX307(C)，1/2.8"(5.57x3.13)，像素尺寸为2.9x2.9um
G光灵敏度/暗电流/
动态范围/SNR
1300mv在1/30s时间/NA/NA/NA
FPS/分辨率
60@1920*1080(HDMI)
曝光时间
0.01~1000ms
软件
功能描述
视频录制
视频格式：MP4封装H264/H265编码的2M(1920*1080)视频文件;
存储帧率：50~60fps (与U盘性能有关);
图片捕获
2M (1920*1080) JPEG 格式，选择U盘存储;
测量信息存储
捕获图像支持测量信息和图像内容分层存储和融合存储功能。
ISP功能
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。
图像辅助功能
放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能。
将相机各参数恢复为出厂设置
将相机各参数恢复为出厂设置。
多语言支持
英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。
照明模块
环形光源
亮度可调LED照明环形光源（无线）
供电方式
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如
安装方式
快速秒级吸合式安装，方便简单
亮度调节
通过软件界面实现光强调节
ZM0840连续变倍镜头标准配置参数
光学参数
光学主体
ZM0840连续变倍主体，0.8X-4.0X变倍范围
工作距离
40mm-160mm（取决于选择的辅助物镜）
数值孔径NA
0.015-0.052（使用1x辅助物镜）
分辨率
22.98um-6.44um（使用1x辅助物镜）
视场
15.97-1.14mm
可选物镜
0.50x，1.00x，2.00x（可根据需要选择）
主体尺寸
141.5mm x 44mm（PZM0840H1080PA-EDRL）/145mm x 44mm（PZM0840H1080PA-DRL）
支架接口
标准40mm
ZM0840可选辅助物镜Wxxx的光学参数(搭配1/2.8”传感器)
辅助物镜
参数
低倍
高倍
W100，1.0X(80mm WD)
倍率
0.8X~4.0X
线视场
6.96x3.91mm
1.39x0.78mm
NA
0.015
0.052
W050，0.5X(160mm WD)
倍率
0.4X~2.0X
线视场
13.93x7.83mm
2.79x1.57mm
NA
0.0075
0.026
W200，2.0X(40mm WD)
倍率
1.6X~8.0X
线视场
3.48x1.96mm
0.70x0.39mm
NA
0.030
0.104
WD：工作距离（Working Distance）；
NA：数值孔径（Numerical Aperture）；
EDRL/DRL环形光源标准配置参数
订购代码
功率
外径/mm
灯珠
安装方式
EDRL
0.5W
38
8颗 贴片LED灯珠
内嵌式
DRL
1.5W
50
24颗 草帽LED灯珠
外接磁吸式
