PZM0840U系列是一款高性能便携式USB数码显微镜,集成5x连续变倍ZM0840镜头、USB相机和LED环形光源。无需额外电源,通过USB连接即可实现高清视频和图像采集。具有操作简便、便携性强等特点,适用于各类精密检测和研究应用。
EDRL环形光源标准配置参数
|
订购代码 |
功率 |
外径/mm |
灯珠 |
安装方式 |
|
EDRL |
0.5W |
38 |
8颗 贴片LED灯珠 |
内嵌式 |
ZM0840连续变倍镜头标准配置参数
|
光学参数 |
|
|
光学主体 |
ZM0840连续变倍主体，0.8X-4.0X变倍范围 |
|
工作距离 |
40mm-160mm（由辅助物镜决定） |
|
数值孔径NA |
0.015-0.052（使用1x辅助物镜） |
|
分辨率 |
22.98um-6.44um（使用1x辅助物镜） |
|
视场 |
15.97-1.14mm |
|
可选物镜 |
0.50x，1.00x，2.00x（可根据需要选择） |
|
主体尺寸 |
122.5mm x 44mm |
|
支架接口 |
标准40mm |
ZM0840可选辅助物镜Wxxx的光学参数(搭配1/2.8”传感器)
|
辅助物镜 |
参数 |
低倍 |
高倍 |
|
W100，1.0X(80mm WD) |
倍率 |
0.8X~4.0X |
|
|
线视场 |
6.96x3.91mm |
1.39x0.78mm |
|
|
NA |
0.015 |
0.052 |
|
|
W050，0.5X(160mm WD) |
倍率 |
0.4X~2.0X |
|
|
线视场 |
13.93x7.83mm |
2.79x1.57mm |
|
|
NA |
0.0075 |
0.026 |
|
|
W200，2.0X(40mm WD) |
倍率 |
1.6X~8.0X |
|
|
线视场 |
3.48x1.96mm |
0.70x0.39mm |
|
|
NA |
0.030 |
0.104 |
|
应用实例

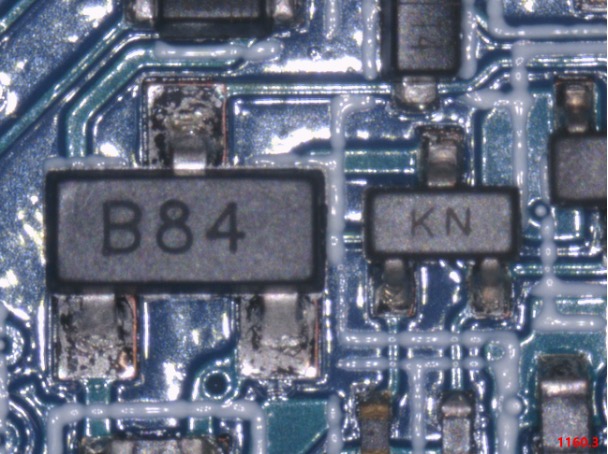

PZM0840U510A拍摄的电路板
PZM0840U510A拍摄的手机像素阵列
|
标准装箱清单 |
||
|
A |
包装盒规格: L:22cm W:22cm H: 9cm (0.8Kg/box) |
|
|
B |
PZM系列便携式USB显微镜 |
|
|
C |
便携式显微镜支架 |
|
|
D |
支架延长杆（适配长工作距离辅助物镜用） |
|
|
E |
CD (驱动以及应用软件, Ø12cm) |
|
|
可选附件 |
||
|
F |
其他辅助物镜（未示出） |
|
产品型号
连续变倍主体
相机模块
可选照明模块
PZM0840U510A
ZM0840
U510A
8颗LED环形光照明
