AFDM411电动连续变倍自动对焦数码显微镜

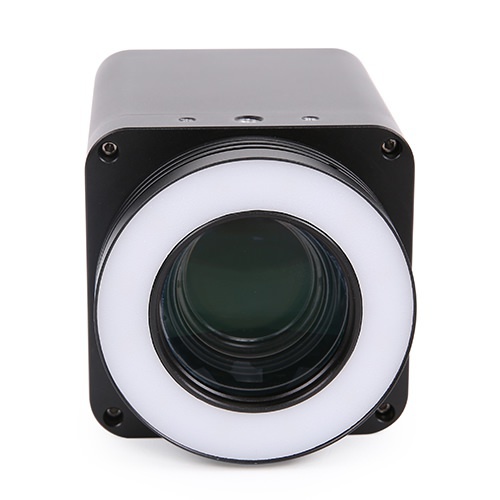

AFDM411

AFDM411 连续电动变倍自动对焦数码显微镜是图谱光电最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机,连续电动变倍镜头,以及照明光源即可组成不同的AFDM系列产品,满足客户的需求。

AFDM可搭配各种支架或臂架,通过电动变倍实现不同倍率光学变倍,对焦模式支持自动对焦和手动对焦;

AFDM采用高性能SONY CMOS传感器,相机内嵌ARM核,可直接连接到HDMI显示器。相机自带XFCAMView软件,拥有相机控制面板、测量工具条、相机综合控制工具条,自动对焦控制面板,用USB鼠标可直接对相机的各项参数或操作进行操控;相机捕获的图像同视频可保存在SD卡中供现场分析与后继研究;AFDM广泛适用于工业检测,医学观察,教学科研,自动化系统等领域。

AFDM411 HDMI输出时的帧率为1080P/60FPS,对焦速度快。

AFDM411 HDMI输出时的帧率为4K/30FPS,另外还支持USB/ETH/WiFi控制和获取实时视频。

AFDM411 由H4KPA相机模块,EMZO-20XA镜头模块和DRL-5076A-NPC光源(可选)组合而成,主要特点如下:

  • 电动变焦控制5组16片镜片,实现0.028X~0.56X,20倍光学变倍,支持自动对焦和手动对焦
  • 标准测量工作距离192mm,目标物体在150-195mm范围内可通过自动对焦实现清晰观测
  • 标准测量工作距离时,低倍视野为 200mm*112.5mm,可帮助用户快速定位目标物体;高倍时视野为10mm*5.6mm,帮助用户进行显微观测
  • 采用Sony 1/2.8” 4K Starvis CMOS,信噪比高
  • 4K HDMI/USB/ETH/WiFi多接口输出
  • 4K/1080P HDMI输出自适应切换
  • SD卡/USB 闪存盘保存捕获图像或视频,并支持本地预览与回放
  • 内嵌XFCAMView软件用于控制相机,内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
  • 强大的ISP功能,锐化和3D降噪效果显著,ROI白平衡更加精准
  • ToupView/ToupLite软件,电脑端操作更便捷
  • iOS/Android移动端应用,免费应用商店下载
  • 头部吸合式LED环形灯,亮度可直接由相机控制,整洁、简单方便
  • 搭配带直径76mm适配器支架,可快速构建连续变倍显微视频一体机
AFDM411

相关型号

型号 传感器型号与尺寸(mm) 像素(μm) G光灵敏度/暗电流 FPS/分辨率 采样平均 曝光时间(ms)
H1080PA Sony IMX462LQR-C
1/2.8"(5.57x3.13)
2.9x2.9 921mv/0.15 with 1/30s 60@1920x1080(HDMI) 1x1 0.06~918
H4KPA Sony IMX415LQR-C
1/2.8"(5.57x3.13)
1.45x1.45 300mv/0.13 with 1/30s 30@3840x2160(HDMI)
30@3840x2160(NETWORK)
30@3840x2160(USB)
1x1 0.04~1000

详细参数

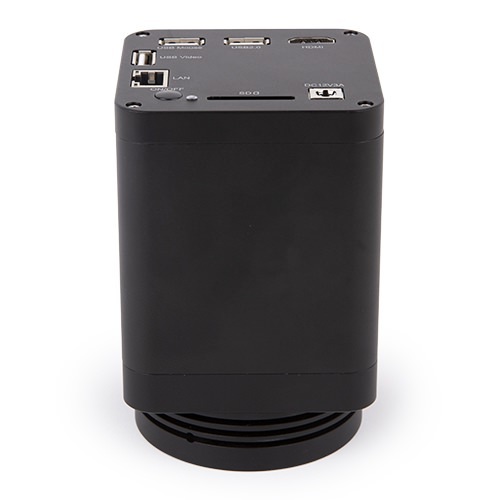

接口与按键功能
USB Mouse USB鼠标实现对XFCAMView操作控制
USB2.0 连接U盘,实现图片和视频存储功能,连接5G WLAN适配器模块,再通过ToupView实现无线视频图像传输
HDMI 符合HDMI1.4规范,用于4K/1080P视频图像输出,支持显示器的自动分辨率切换
USB Video 连接电脑USB2.0接口,通过ToupView实现视频图像传输、处理与捕获
LAN 以太网接口,连接路由器/交换机,通过ToupView实现视频图像的网络传输
ON/OFF 电源开/关
LED LED状态指示灯
SD 符合SDIO3.0规范,用于捕获视频与图像的存储(HDMI输出情况下)
DC12V3A DC12V3A电源输入
软件功能(XFCAMView)
UI操作 通过USB鼠标实现对XFCAMView的操控
图像捕获 8M(3840x2160)JPEG或者TIFF格式,存储设备有SD卡或者U盘(SD卡优先)
视频录像 视频格式:MP4封装H264/H265编码的8M(3840x2160)视频文件
存储帧率:30fps
相机控制面板功能 包括曝光、增益、白平衡、颜色调整、锐度与去噪控制
测量工具条 包括校准、几何量测量以及测量参数导出等功能
综合控制工具条 包括缩放、镜像、彩色转灰度、比较、冻结、网格线、叠加、自动对焦、照明光源亮度控制、浏览、设置、相机信息查询等功能
自动对焦控制面板 包括变倍控制、自动对焦、单次对焦、手动对焦、复位等功能
USB/ETH/WiFi输出情况下的ToupView/ToupLite软件功能与环境
白平衡 经典自动、手动以及ROI白平衡
颜色技术 Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术
捕获/控制SDK Windows/Linux/macOS/Android多平台(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc)
记录机制 静态图像或视频
PC基本要求 CPU:Intel Core2 2.8GHz或更高
内存:4GB或更多
USB接口:USB2.0接口或更高
以太网接口:RJ45以大网接口
显示器:19”或更大
CD-ROM
工作环境
工作温度(摄氏度) -10~ 50
贮存温度(摄氏度) -20~ 60
工作湿度 30~80%RH
保存湿度 10~60%RH
尺寸
长度x宽度x高度 80mm x 80mm x 122mm
运输重量 0.75kg

AFDM镜头模块

镜头代码 工作距离(mm) 变倍范围 MTF(lp/mm) 畸变 FOV@1X(mm) FOV@20X(mm)
EMZO-20XA 150~195 0.028X~0.56X 160 0.5% 200x112.5 10x5.6
1X同20X是我们特别定义的是归化倍率,仅用于表示最低同最高倍率的相对关系。这里的归化1X=0.028/0.028; 20X=0.56/0.028;

AFDM照明模块

Order Code LED Power Inner Dia.(mm) Out Dia.(mm)
DRL-5076A-NPC 8 CREE xpes 3V/3A 50 76
DRL: LED 无线LED 环形光源; NPC: 无电源线

应用方向

AFDM411 广泛适用于工业检测,医学观察,教学科研,自动化系统等领域。

应用实例

AFDM411应用实例
PCB电路板
AFDM411应用实例
茶叶叶片观察
AFDM411应用实例
零配件检测
AFDM411应用实例
硬币(同轴照明光源)

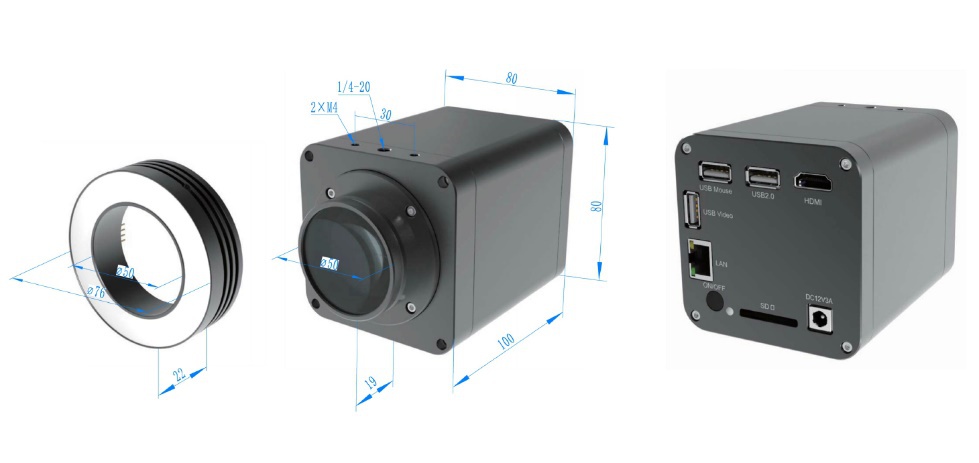

AFDM411整体尺寸

自动对焦数码显微镜

装箱清单

AFDM411
标准装箱清单
A 相机包装盒规格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒)
B AFDM411一台
C HDMI线
D USB接口鼠标
E

电源适配器:

输入: AC 100~240V
50Hz/60Hz
输出: DC12V3A

美标: 型号: HKA03612030-7K : UL/CE/FCC (配美标AC电源线)

欧标: 型号: HKA03612030-7K : UL/CE/FCC (配欧标AC电源线)

EMI 标准: FCC Part 15 Subpart B

EMS 标准: EN61000-4-2,3,4,5,6

F USB2.0 A公A公镀金头数据线/2.0m
G CD (驱动与应用程序,Ø12cm)/U盘
可选附件
H 网线
I LED环形光源(DRL-5076A-NPC)
J U盘
K USB接口无线网卡适配器(WLAN模式下,需要USB WLAN适配器才能操作相机),不同的型号,外形会有所不同
L SD卡(16G)
M 测微尺 106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
