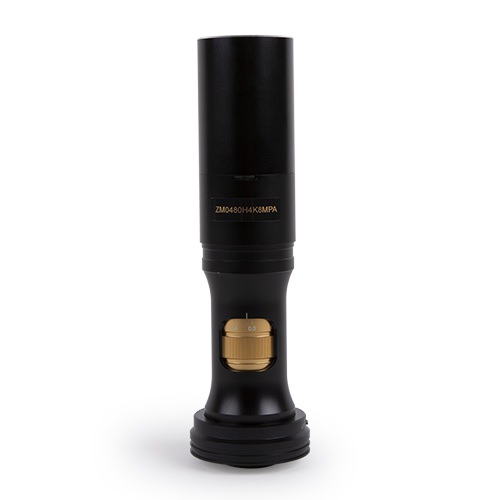

ZM0756H4K8MPA 连续变倍HDMI接口数码显微一体机如图所示，由8x连续变倍镜头主体TZM0756-W100-TV050（标准配置），H4K8MPA HDMI相机，LED环形光源ZM0756DRL-NPC(可换同轴光源)组成。
H4K8MPA模块不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到H4K8MPA模块。

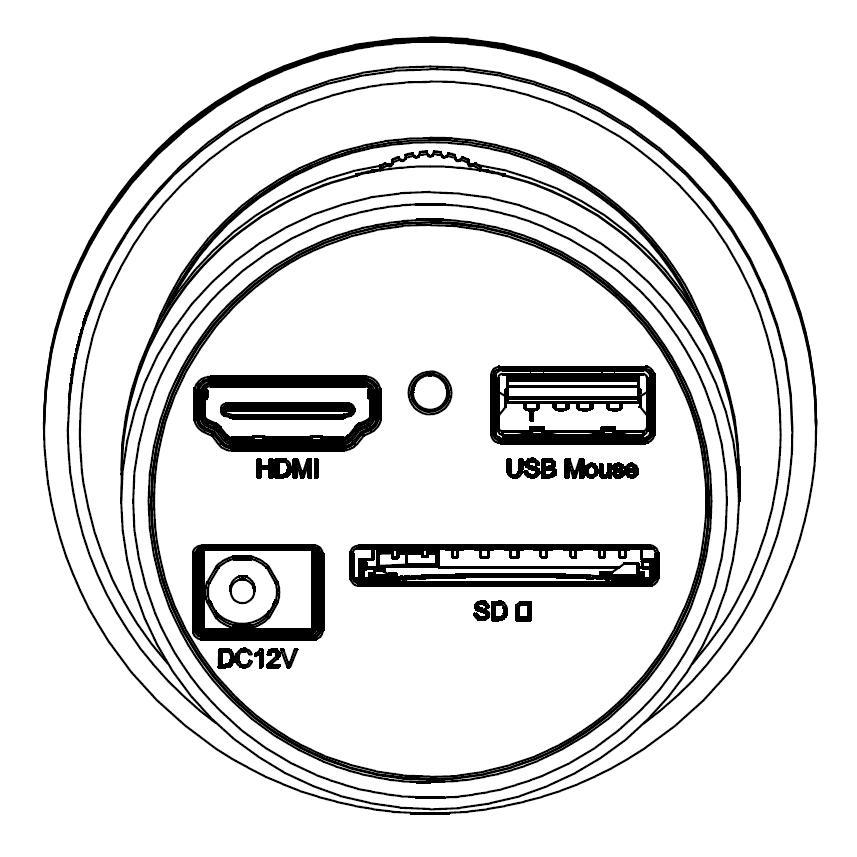

ZM0756H4K8MPA后面板接口
| HDMI接口数码相机模块 | |
|---|---|
| 物理接口与按键 | 功能描述 |
| HDMI | 符合HDMI1.4标准。 用于标准FHD显示器的4K 或1080P格式视频输出； |
| LED | LED状态指示灯； |
| USB Mouse | USB鼠标接口，用于内置XCamView软件的控制； |
| DC12V | 12V/1A电源插孔； |
| SD | 符合SDIO3.0规范，用于捕获视频与图像的存贮； |
| 相机硬件 | 功能描述 |
| HDMI接口 | 支持HDMI1.4 协议；30fps@4K/30fps@1080P； |
| H4K8MPA相机 | H4K8MPA，与光学连续变倍物镜主体集成在一起 |
| 传感器 | Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸为1.45x1.45µm |
|
G光灵敏度/暗电流/ 动态范围/SNR |
300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
| FPS/分辨率 | 30@3840x2160 (HDMI) |
| 曝光时间 | 0.04~1000ms |
| 软件 | 功能描述 |
| 视频录制 |
视频格式：MP4封装H264/H265编码的8M(3840x2160)视频文件; 存储帧率：30fps (与SD 卡性能有关); |
| 图片捕获 | 8M (3840x2160) JPEG 格式，选择SD卡存储; |
| 测量信息存储 | 捕获图像支持测量信息和图像内容分层存储和融合存储功能。 |
| ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。 |
| 图像辅助功能 | 放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能 |
| 将相机各参数恢复为出厂设置 | 将相机各参数恢复为出厂设置 |
| 多语言支持 | 英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言 |
| 照明模块 | |
| 环形光源 | 亮度可调LED照明环形光源（无线）（ TZM0756DRL-NPC） |
| 环形偏振光源 | 亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC） |
| 同轴照明光源 | 亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC |
| 供电方式 | 集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
| 安装方式 | 快速秒级吸合式安装，方便简单 |
| 亮度调节 | 通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
应用实例

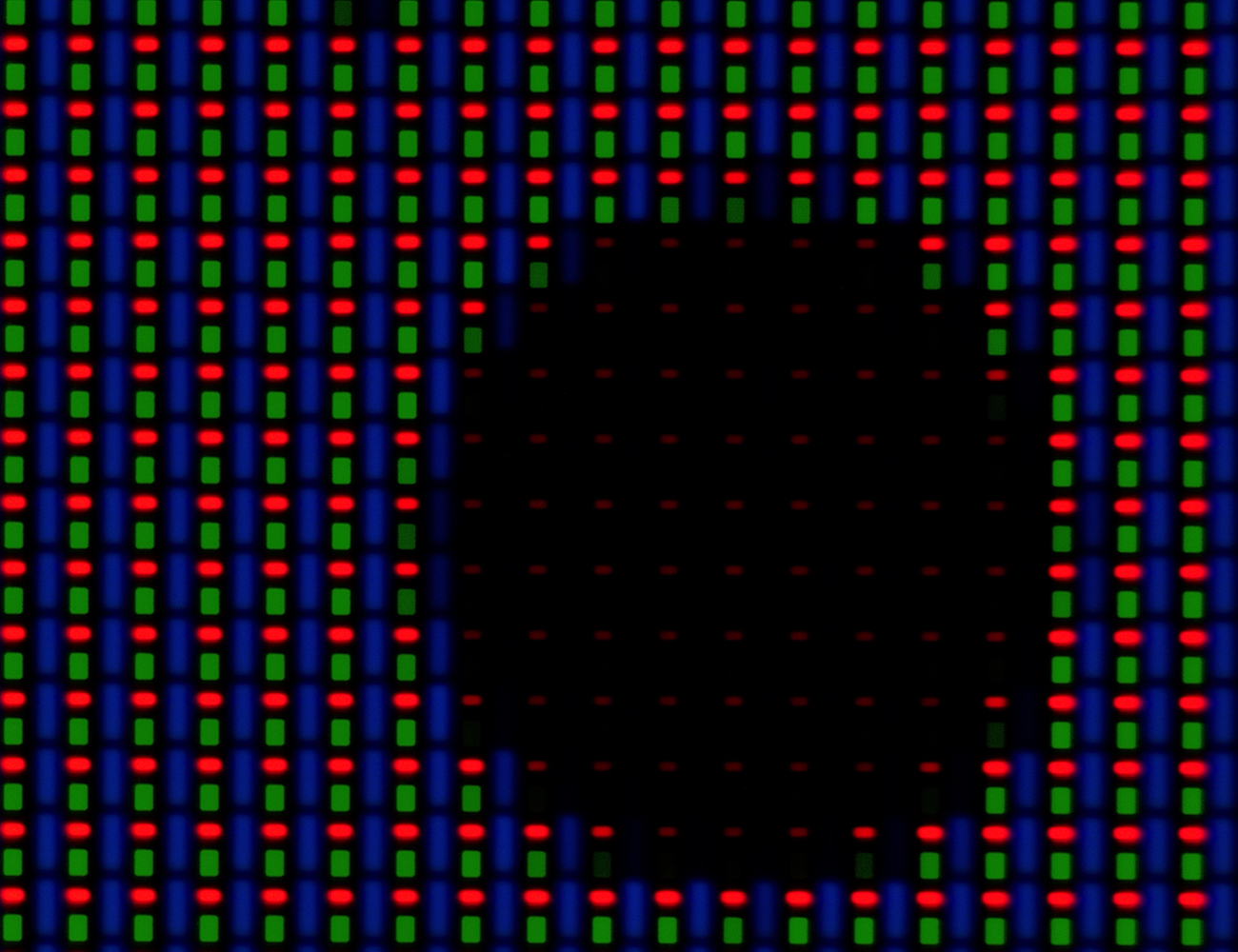

5.6x时捕获的IWatch 显示屏像素图像

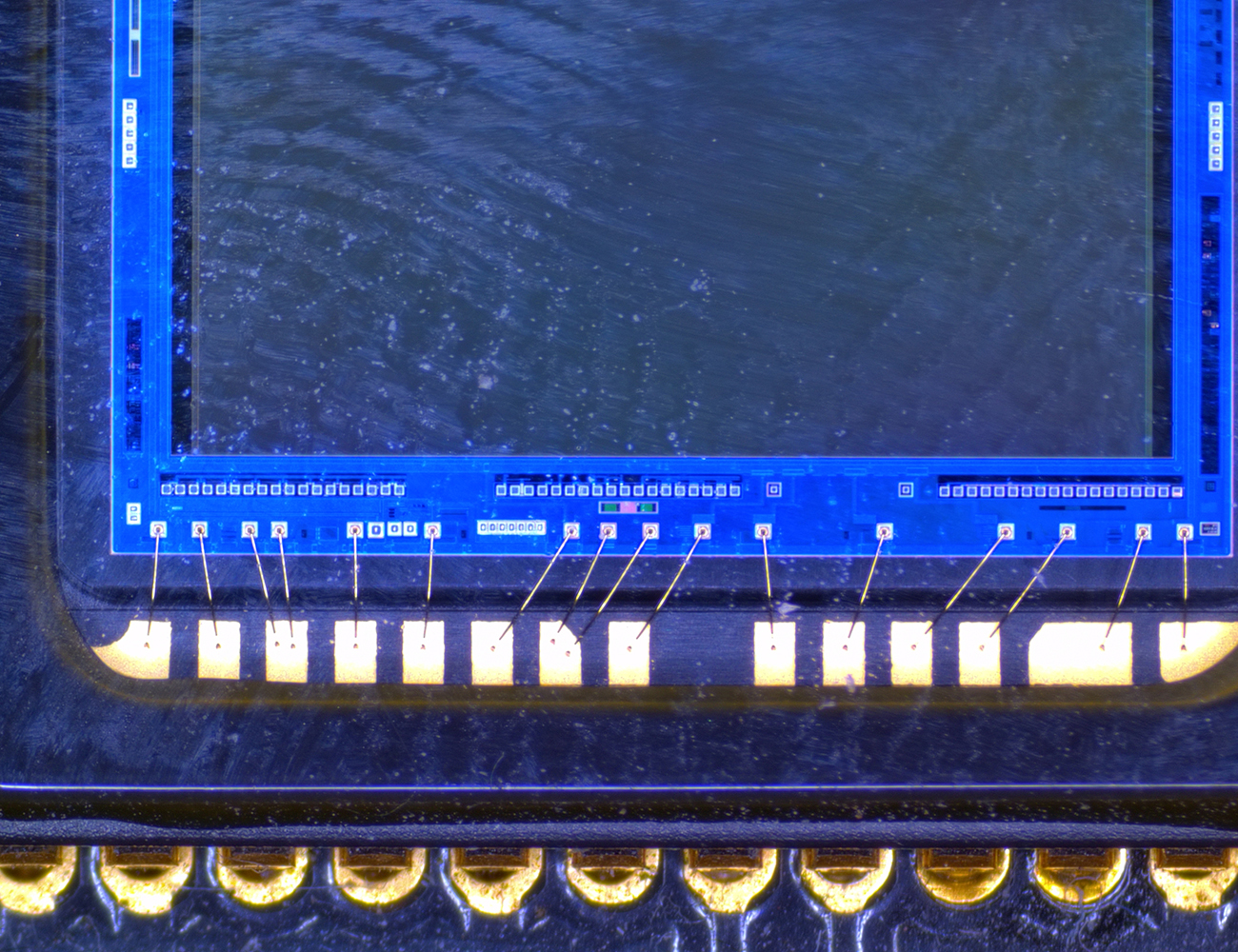

电路板上的CCD芯片

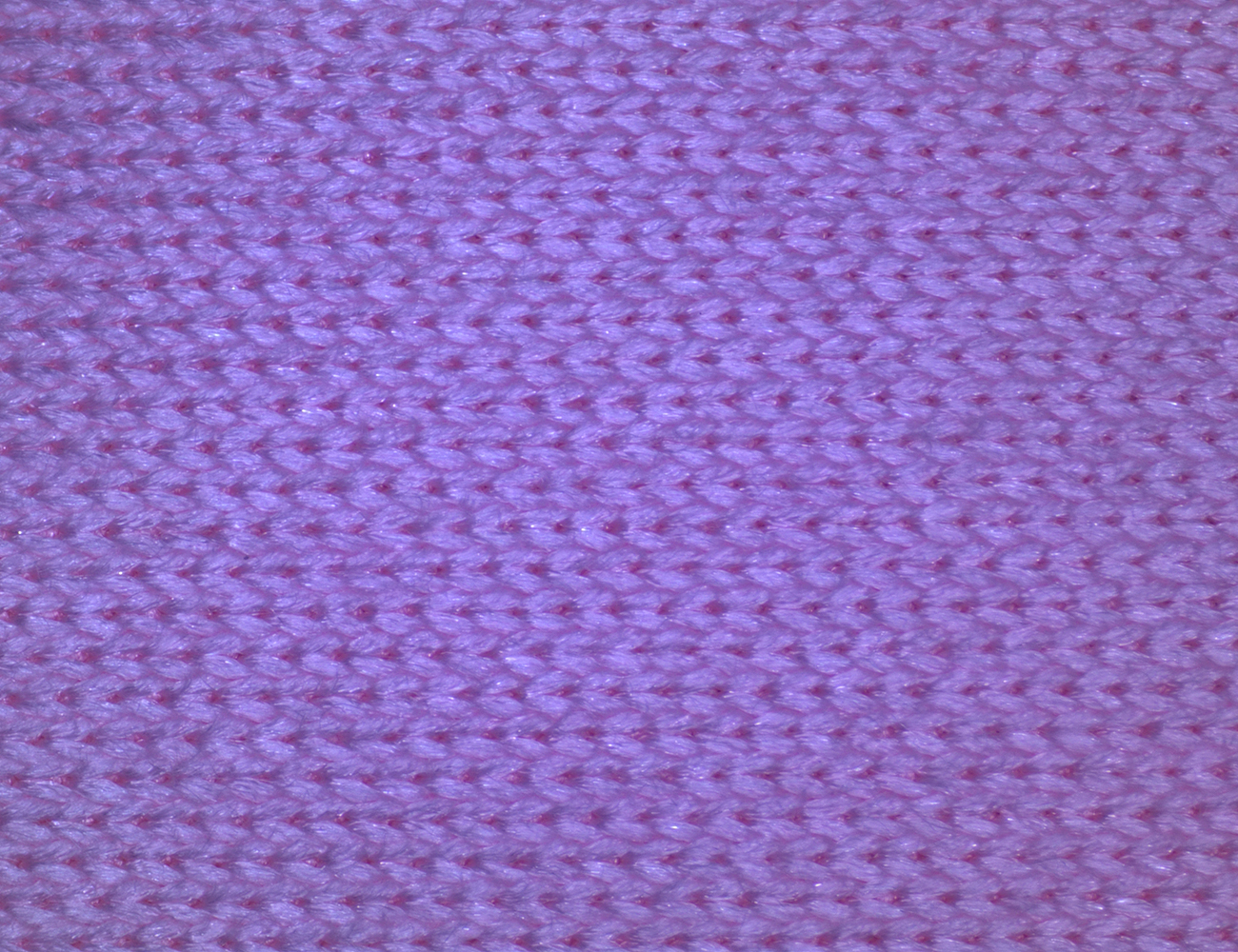

织物

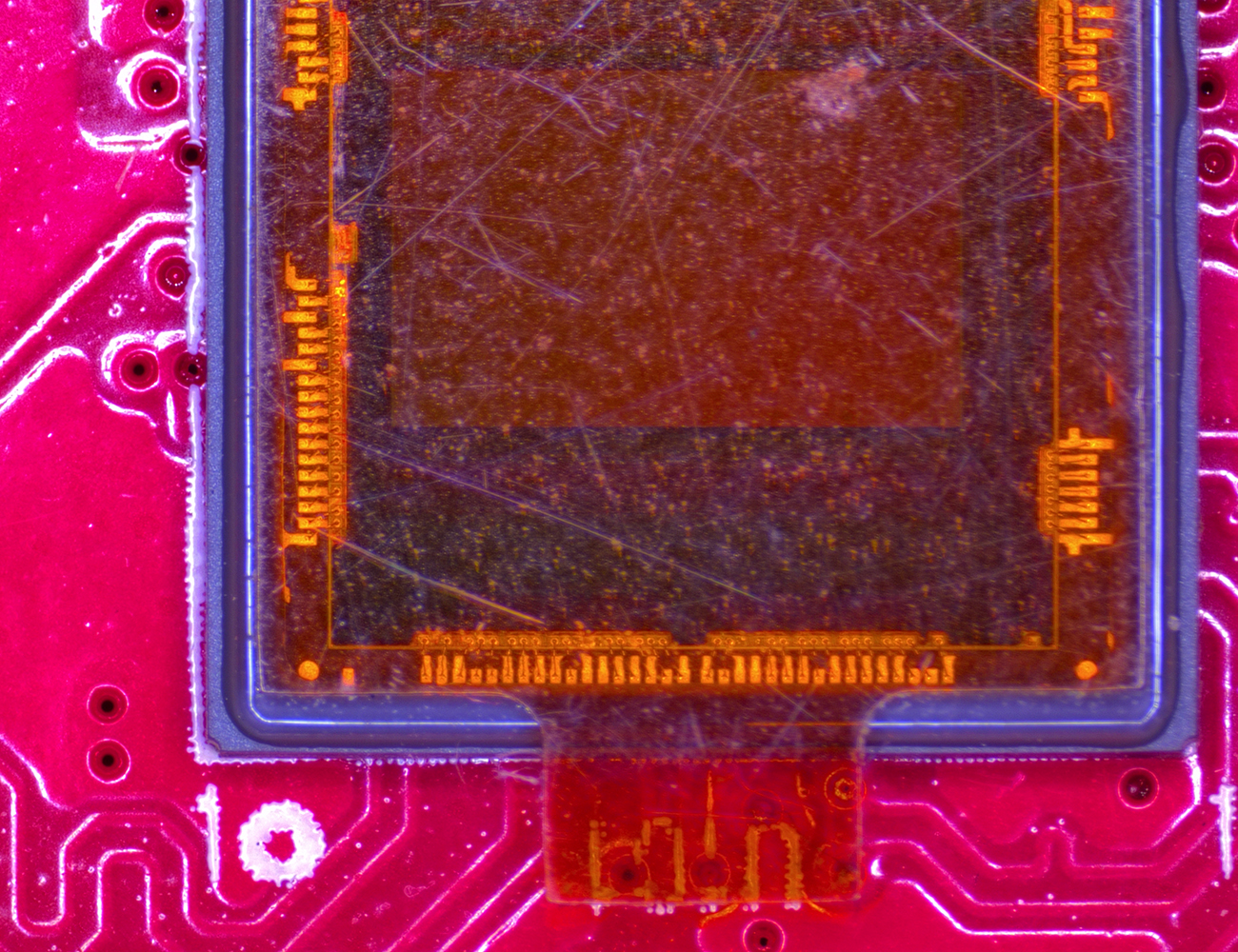

CMOS芯片

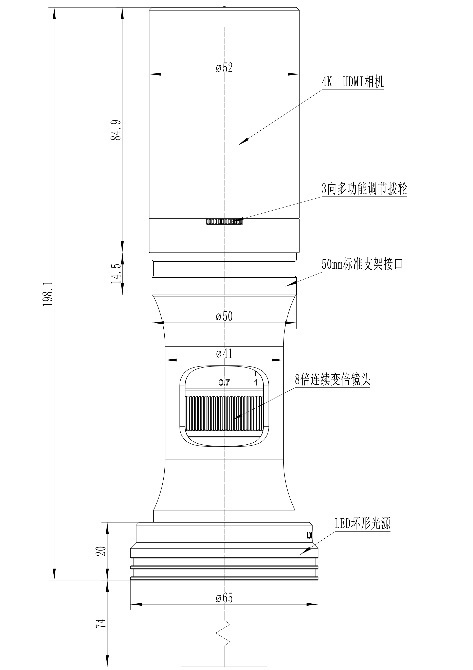

外观尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) | ||
| B | 连续变倍HDMI接口数码显微一体机一台( ZM0756H4K8MPA ) | ||
| C | 无线LED 环形光源(ZM0756DRL-NPC) | ||
| D | HDMI线 | ||
| E | 电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A | 美标 : 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC | |
| 欧标 : 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC | |||
| F | USB 鼠标/USB 无线鼠标 | ||
| 可选附件 | |||
| G | 无线LED 偏振环形光源(ZM0756DRPL-NPC) | ||
| H | 无线LED同轴光源照明器（ZM0756CL-NPC） | ||
| I | SD 卡(4G 或者 8G) | ||
| J | 一分二电源分束线 | ||
| K | 其他辅助物镜（未示出） | ||
TZM0756-W100-TV50连续变倍单筒主体标准配置参数
ZM0756H4K8MPA 可选辅助物镜Wxxx的光学参数
当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756的放大倍率、视场角和NA值由显微物镜的参数决定。
