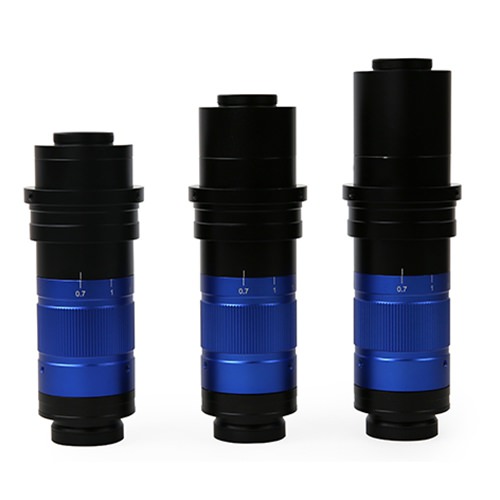

TZM0756 系列MZO（Monocular Zoom Objective，连续变倍单筒物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。
TZM0756 系列MZO由五大基本模块组成，分别为：连续变倍主体，辅助物镜，TV镜，支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。 TZM0756 系列MZO搭配相机模块（可选）即可组成数码用连续变倍显微镜系统。
连续变倍主体
连续变倍用辅助物镜
| 辅助物镜型号 | 倍率 | 工作距离（mm） | 物方视场（适配TV050， 0.50X(1/3"传感器) | |
|---|---|---|---|---|
| 低倍 | 高倍 | |||
| W050 | 0.5X | 160 | 34.28mm | 4.28mm |
| W075 | 0.75X | 105 | 20.81mm | 2.86mm |
| W100 | 1.00X | 80 | 17.14mm | 2.14mm |
| W150 | 1.50X | 51.5 | 11.43mm | 1.43mm |
| W200 | 2.00X | 37.5 | 8.57mm | 1.07mm |

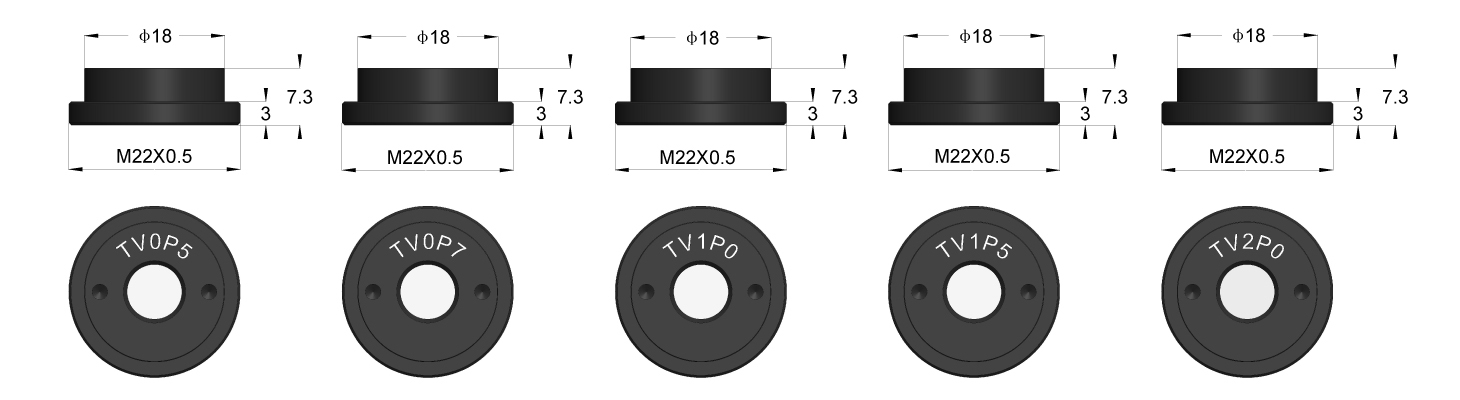

连续变倍用TV镜
| TV镜型号 | 适配传感器 |
| TV050 | 1/3"传感器 |
| TV075 | 1/1.8"传感器 |
| TV100 | 2/3"传感器 |
| TV150 | 1"传感器 |
| TV200 | 4/3"传感器 |
连续变倍用支架适配器
连续变倍选配模块
选配模块主要为环形光源模块，有普通环形光源，偏振环形光源两种，另外还有同轴照明模块（由同轴照明器与LED点光源组成），各模块如下表所示。
| 模块名 | 型号 | 型号说明 |
|---|---|---|
| LED环形光模块 | TZM0756DRL-65，TZM0756DRL-85 | LED环形光源 |
| TZM0756DRPL-65 | LED偏振环形光源 | |
| 同轴照明模块 | TZM0756CL + TZM0756SL | 同轴照明器 + LED点光源 |
| 透射式照明模块 | TZM0756TL | LED 透射底光源 |
| LED光源电源 | 40600014 | 电源适配器 12V/1A美标 |
| 40600015 | 电源适配器 12V/1A欧标 |
TZM0756 系列MZO搭配不同辅助物镜和TV镜的光学参数列于下面表中。搭配1X辅助物镜和1X TV镜的参数是表中其他数据的基准，列于表格左上角的单元格中。
| 辅助物镜 | 参数 | TV 镜头 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.0X(2/3")
TV100 |
0.5X(1/3")
TV050 |
0.75X(1/1.8")
TV075 |
1.5X(1")
TV150 |
2.0X(4/3")
TV200 |
|||||||
| 低倍 | 高倍 | 低倍 | 高倍 | 低倍 | 高倍 | 低倍 | 高倍 | 低倍 | 高倍 | ||
|
1.0X
(80mm WD) WD100 |
倍率 | 0.70X-5.60X | 0.35X-2.80X | 0.525X-4.20X | 1.05X-8.40X | 1.40X-11.20X | |||||
| 线视场(mm) | 15.71 | 1.96 | 17.14 | 2.14 | 17.02 | 2.13 | 15.24 | 1.9 | 16.07 | 2.01 | |
| NAO | 0.018 | 0.092 | 0.018 | 0.092 | 0.018 | 0.092 | 0.018 | 0.092 | 0.018 | 0.092 | |
|
0.5X
（160mm WD） WD050 |
倍率 | 0.35X-2.80X | 0.18X-1.40X | 0.263X-2.10X | 0.525X-4.20X | 0.70X-5.60X | |||||
| 线视场 | 31.43 | 3.93 | 34.28 | 4.28 | 33.97 | 4.25 | 30.48 | 3.81 | 32.14 | 4.02 | |
| NAO | 0.009 | 0.046 | 0.009 | 0.046 | 0.009 | 0.046 | 0.009 | 0.046 | 0.009 | 0.046 | |
|
0.75X
(105mm WD) WD075 |
倍率 | 0.53X-4.20X | 0.263X-2.10X | 0.394X-3.15X | 0.79X-6.30X | 1.05X-8.40X | |||||
| 线视场(mm) | 20.99 | 2.61 | 20.81 | 2.86 | 22.67 | 2.84 | 20.25 | 2.54 | 21.43 | 2.68 | |
| NAO | 0.013 | 0.069 | 0.013 | 0.069 | 0.013 | 0.069 | 0.013 | 0.069 | 0.013 | 0.069 | |
|
1.5X
(51.5mm WD) WD150 |
倍率 | 1.05X-8.40X | 0.525X-4.20X | 0.788X-6.30X | 1.58X-12.60X | 2.10X-16.80X | |||||
| 线视场(mm) | 10.46 | 1.31 | 11.43 | 1.43 | 11.34 | 1.42 | 10.13 | 1.27 | 10.71 | 1.34 | |
| NAO | 0.026 | 0.138 | 0.026 | 0.138 | 0.026 | 0.138 | 0.026 | 0.138 | 0.026 | 0.138 | |
|
2.0X
(37.5mm WD) WD200 |
倍率 | 1.40X-11.20X | 0.70X-5.60X | 1.05X-8.40X | 2.10X-16.80X | 2.80X-22.40X | |||||
| 线视场(mm) | 7.9 | 1 | 8.57 | 1.07 | 8.51 | 1.06 | 7.62 | 0.95 | 8.04 | 1 | |
| NAO | 0.035 | 0.182 | 0.035 | 0.182 | 0.035 | 0.182 | 0.035 | 0.182 | 0.035 | 0.182 | |
| 备注 |
当使用同轴光照明时，低放大倍率可能会产生渐晕。 当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756系列MZO产品的放大倍率、视场角和NA值由显微物镜的参数决定。 |
||||||||||
WD：工作距离；
NA：数值孔径；
注意：使用无限远显微物镜，由于产生不均匀的照明限制了系统可使用的变倍范围，建议的最大传感器尺寸为2/3英寸。

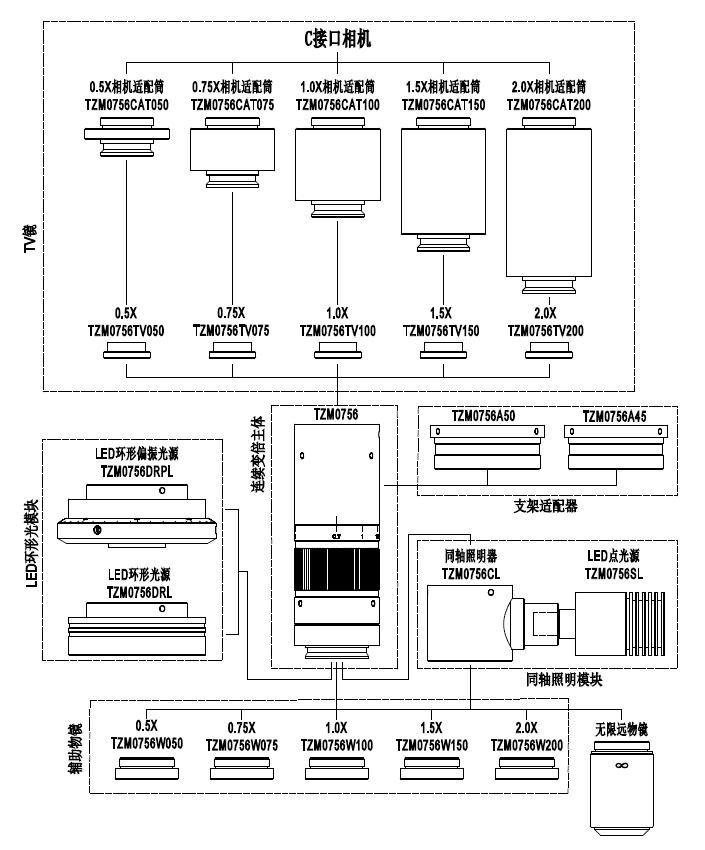

TZM0756系列MZO五大模块配置图

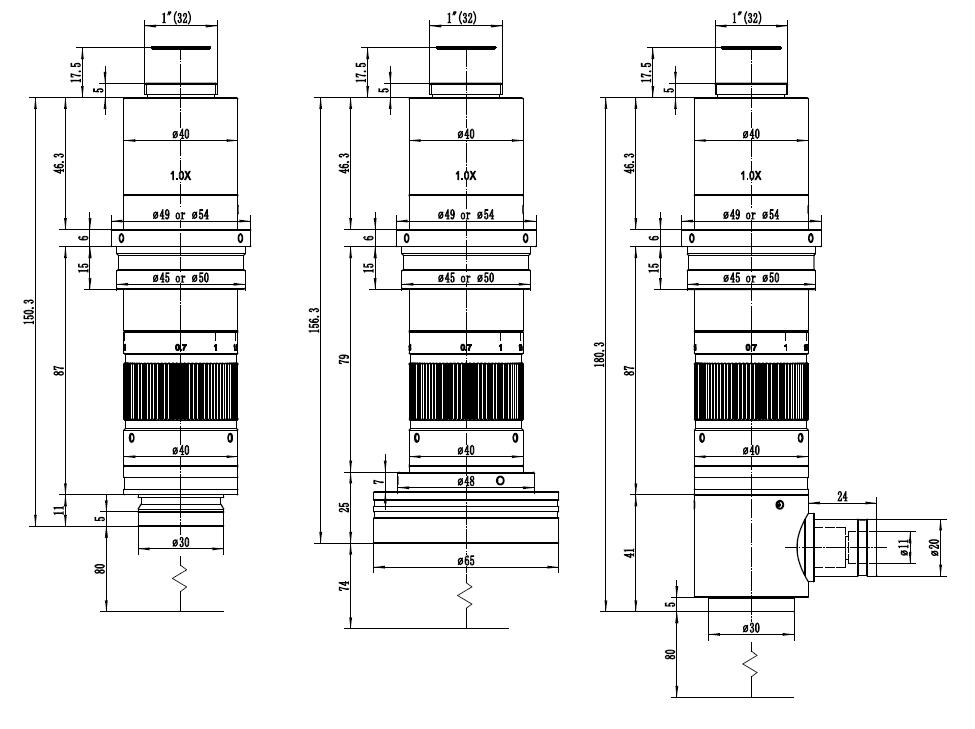

TZM0756系列MZO的尺寸参数
a）TZM0756未搭配光源；b）TZM0756搭配普通环形光源；c）TZM0756搭配同轴光源照明 其中TZM0756-W100-TV100总长为150.3mm，远远小于市场上绝大部分MZO的长度。
如何配置TZM0756系列MZO
- 确定可能的1）FOV和2）物方工作距离，由此选定辅助物镜
- 当使用705的无限远物镜时，选择M26x0.705转M20x0.705的物镜适配器
- 根据1）传感器尺寸（1/x英寸），2）成像对角线长度，3）成像宽度，4）成像高度来确定相机成像圆的尺寸，选择TV镜
- 选择45mm或50mm支架适配器
- 选择LED环形光源模块应用于反射式照明
- 需要的情况下，可选择同轴光照明模块
- 需要的情况下，可选择透射光照明模块
- 选择适配的相机
| 相机 | 辅助物镜-连续变倍主体-TV镜 | 工作距离(mm) | 放大倍率 | 对角线视野(mm) | 物方数值孔径 |
|---|---|---|---|---|---|
| 1/3“ | TZM0756-W050-TV050 | 160 | 0.18X-1.40X | 34.28-4.28 | 0.009-0.046 |
| TZM0756-W075-TV050 | 105 | 0.26X-2.10X | 20.81-2.86 | 0.013-0.069 | |
| TZM0756-W100-TV050 | 80 | 0.35X-2.80X | 17.14-2.14 | 0.018-0.092 | |
| TZM0756-W150-TV050 | 52 | 0.53X-4.20X | 11.43-1.43 | 0.026-0.138 | |
| TZM0756-W200-TV050 | 38 | 0.70X-5.60X | 8.57-1.07 | 0.035-0.182 | |
| 1/1.8” | TZM0756-W050-TV075 | 160 | 0.26X-2.10X | 33.97-4.25 | 0.009-0.046 |
| TZM0756-W075-TV075 | 105 | 0.40X-3.15X | 22.67-2.84 | 0.013-0.069 | |
| TZM0756-W100-TV075 | 80 | 0.53X-4.20X | 17.02-2.13 | 0.018-0.092 | |
| TZM0756-W150-TV075 | 52 | 0.79X-6.30X | 11.34-1.42 | 0.026-0.138 | |
| TZM0756-W200-TV075 | 38 | 1.05X-8.40X | 8.51-1.06 | 0.035-0.182 | |
| 2/3“ | TZM0756-W050-TV100 | 160 | 0.35X-2.80X | 31.74-3.93 | 0.009-0.046 |
| TZM0756-W075-TV100 | 105 | 0.53X-4.20X | 20.99-2.61 | 0.013-0.069 | |
| TZM0756-W100-TV100 | 80 | 0.70X-5.60X | 15.80-1.96 | 0.018-0.092 | |
| TZM0756-W150-TV100 | 52 | 1.05X-8.40X | 10.46-1.31 | 0.026-0.138 | |
| TZM0756-W200-TV100 | 38 | 1.40X-11.2X | 7.90-0.99 | 0.035-0.182 | |
| 1” | TZM0756-W050-TV150 | 160 | 0.53X-4.20X | 30.48-3.81 | 0.009-0.046 |
| TZM0756-W075-TV150 | 105 | 0.79X-6.30X | 20.25-2.54 | 0.013-0.069 | |
| TZM0756-W100-TV150 | 80 | 1.05X-8.40X | 15.24-1.90 | 0.018-0.092 | |
| TZM0756-W150-TV150 | 52 | 1.58X-12.6X | 10.13-1.27 | 0.026-0.138 | |
| TZM0756-W200-TV150 | 38 | 2.10X-16.8X | 7.62-0.95 | 0.035-0.182 | |
| 4/3“ | TZM0756-W050-TV200 | 160 | 0.70X-5.60X | 32.14-4.02 | 0.009-0.046 |
| TZM0756-W075-TV200 | 105 | 1.05X-8.40X | 21.43-2.68 | 0.013-0.069 | |
| TZM0756-W100-TV200 | 80 | 1.40X-11.2X | 16.07-2.01 | 0.018-0.092 | |
| TZM0756-W150-TV200 | 52 | 2.10X-16.8X | 10.71-1.34 | 0.026-0.138 | |
| TZM0756-W200-TV200 | 38 | 2.80X-22.4X | 8.04-1.00 | 0.035-0.182 |
TZM0756主体，包括辅助物镜 变倍主体和TV镜头以及相机适配筒+支架适配器
TZM0756DRL-65/85，包括LED环形光源+电源适配器
TZM0756DRPL-65，包括LED环形偏振光源+电源适配器
ZM ：Zoom
0756 ：倍率为0.7X~5.6X
