SWIR331系列CameraLink相机

SWIR331相机

SWIR331 系列短波红外相机是图谱光电采用全国产 640 x 512 InGaAs 图像传感器,CameraLink / USB3(开 发中) / 10GigE(开发中)等多种数据传输方法的 C 接口的短波红外制冷相机。具有 900 - 1700nm 短波红外宽光 谱响应,33 万分辨率,高量子效率和低噪声等优点。

SWIR331 系列短波红外相机可广泛用于短波红外成像、光谱成像、监控(夜视)、半导体检测、医药学 和生物学、光纤通讯、天文科学、高温成像、湿度分布成像等应用。

SWIR331 系列CameraLink相机的基本特性:

  • 国产640 x 512 InGaAs 短波红外探测器
  • 726FPS 高帧率
  • 内置TEC 制冷片,温差可达低于环境温度 40℃
  • 光谱响应范围: 900nm-1700nm
  • 15um像元
  • 全局快门
  • PID 精准控温,波动小于 0.3℃
  • CameraLink Full
  • 12-bit 输出(14-bit ADC)
  • 多种工作模式:视频模式/软触发模式/外触发模式
  • 有100%全国产器件版本或高性能版本
  • 支持现场更新固件,接受 OEM 定制开发

相关型号

型号

传感器型号与尺寸

像素(μm)

数据接口

相机类型

FPS/分辨率

曝光时间

SWIR331KMA-CL500

0.33M / 640x512
3/4” (9.60x7.68)
Buit-in TEC

15x15

CameraLink

全国产器件

517@640x512

31.25us~1s

SWIR331KMA-CL700

全国产器件

724@640x512

23.81us ~1s

SWIR331KMB-CL500

关键芯片全球采购

517@640x512

31.25us~1s

SWIR331KMB-CL700

关键芯片全球采购

724@640x512

23.81us ~1s

SWIR331KMB-G125

GigE

关键芯片全球采购

125@640x512

50us ~5s

SWIR331KMB-G350

关键芯片全球采购

350@640x512

25us ~5s

SWIR331KMB-G700

关键芯片全球采购

360@640x512
700@320x256

50us ~5s

详细参数

型号

参数

SWIR331KMA-CL500 SWIR331KMA-CL700 SWIR331KMB-CL500 SWIR331KMB-CL700
33万像素3/4”InGaAs CameraLink相机
传感器型号 全国产
传感器类型 InGaAs CMOS图像传感器
光谱范围 900nm-1700nm
像元尺寸 15µm x 15 µm
靶面尺寸 3/4”
ADC 12-bit输出/14-bit输出(14-bit ADC)
帧率&分辨率 517fps@640 x 512 724fps@640 x 512 517fps@640 x 512 724fps@640 x 512
内存 512MB
QE 75%@1350nm
转换增益 970.01e-/DN(LG),18.02e-/DN(MG),3.31e-/DN (HG)
动态范围 69.2dB(LG),63.2dB(MG),57.4dB(HG) x1
读出噪声 1.3DN(LG),2.7DN(MG),5.0DN(HG)
满井电荷 3.5Me(LG),70Ke(MG),12Ke(HG) x1
最大信噪比 65.4dB(LG),48.5dB(MG),40.7dB(HG)
暗电流 30fa@0.1V&18
曝光时间范围 31.25µs~1s 23.81µs~1s 31.25µs~1s 23.81µs~1s
快门模式 全局快门
数据接口 CameraLink Full
数字IO 1路光耦隔离输入,1路光耦隔离输出
数据格式 Mono 12 / Mono 14
制冷温差 低于室温40摄氏度
相机类型 全国产器件 全国产器件 高性能 高性能
一般参数
供电方式 DC12V供电
功耗 8.4W(TEC OFF)/ <16W(TEC ON)
温度 工作温度 -30~60℃,储藏温度-40~85℃
湿度 20%-80%,无冷凝
尺寸 68mm×68mm×90.3mm
重量 485g
镜头接口 C接口
软件 提供SDK开发包和基于Delsa采集卡的CLView软件

应用实例

SWIR331应用实例

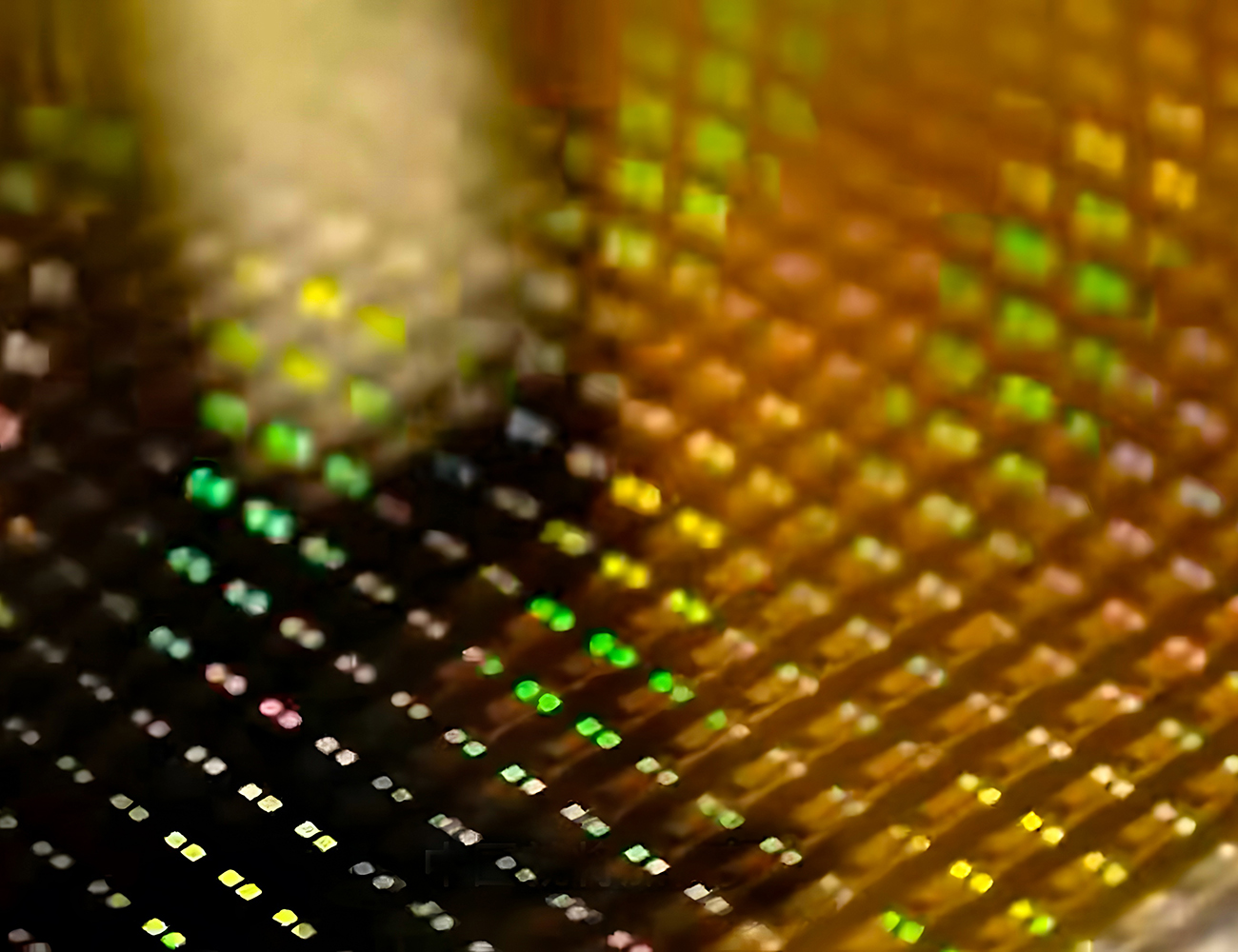

半导体观察
SWIR331应用实例
远距离观察
SWIR331应用实例
水果水分观察
SWIR331应用实例

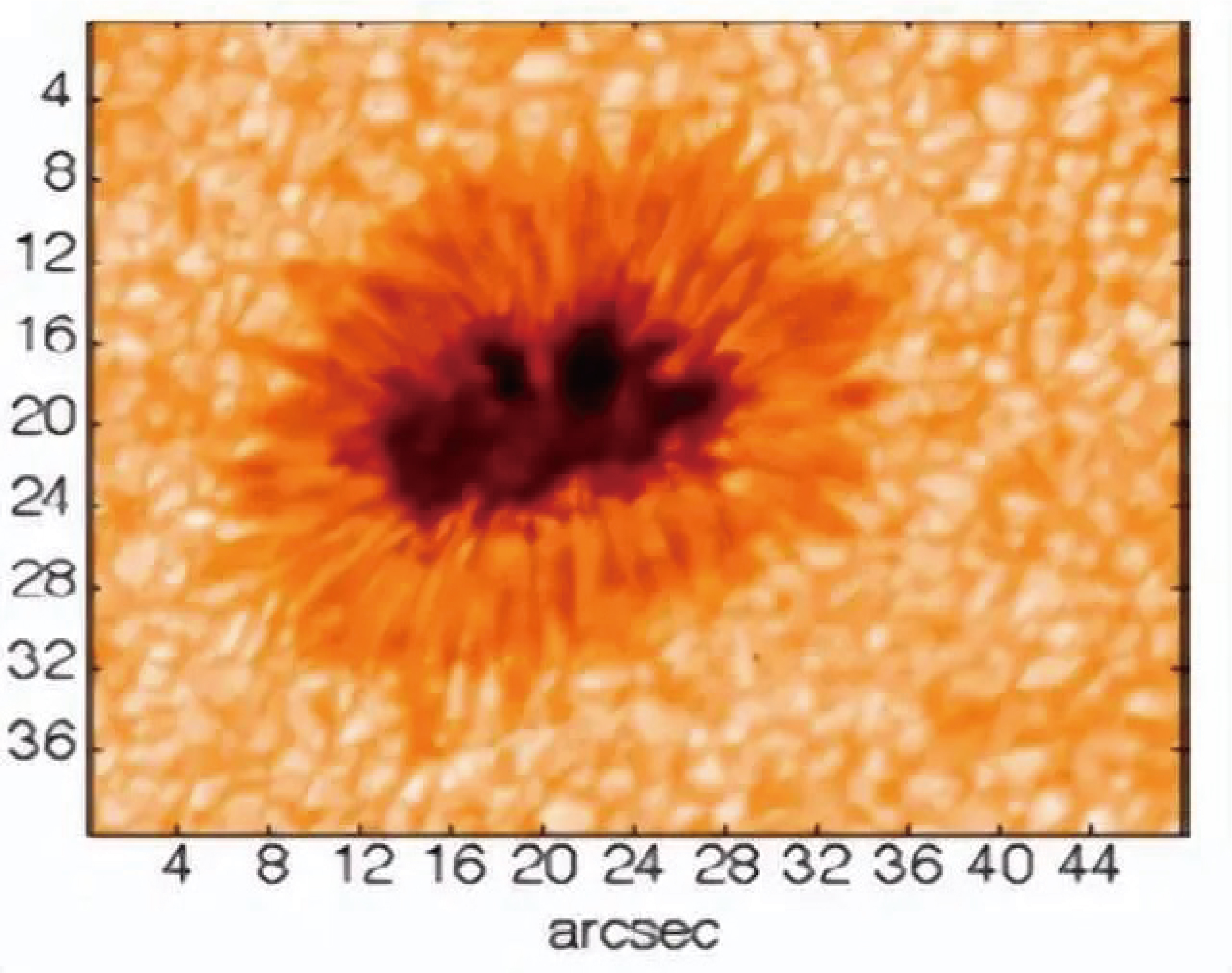

天文学(太阳)研究

光谱响应曲线

SWIR331相机

外观尺寸

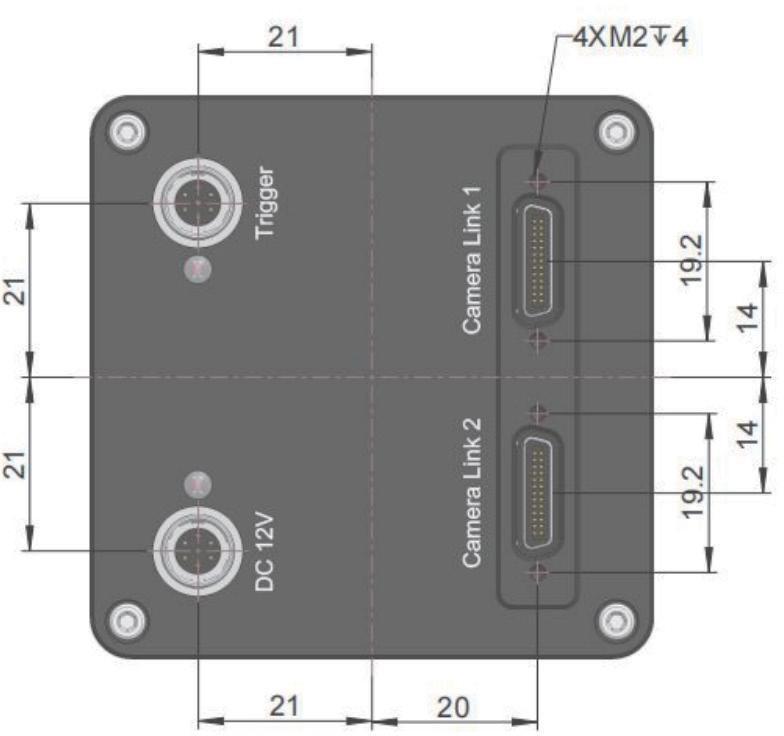

SWIR331相机外形尺寸
SWIR331相机外形尺寸

装箱清单

SWIR331相机
包装清单
A 3-A仪器安全盒:L:28cm W:23.0cm H:15.5cm(1pcs,2.8Kg/盒)
B SWIR331系列短波红外相机
C CameraLink线2根
D 12V/3A 6PIN航插电源适配器
E 电源线
F 外触发控制线一根
