TZM0440 系列MZO（Monocular Zoom Objective，连续变倍单筒物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。
TZM0440 系列MZO由五大基本模块组成，分别为：连续变倍主体，辅助物镜，TV镜，支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。 TZM0440 系列MZO搭配相机模块（可选）即可组成数码用连续变倍显微镜系统。
TZM0440 系列MZO标准款的基本特性：
- 0.4X-4.0X连续变倍，变倍比为10X
- 大NA：0.01-0.07（使用1X辅助物镜）
- 高分辨率：27.5µm-4.1um（使用1X辅助物镜）
- 大视场：2.67mm-60mm
- 最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
- 工作距离：86mm-174mm
- 后截距可调，变倍过程齐焦
- 图像中心可调，变倍过程图像中心不变
- 可搭配无限远生物或金相显微物镜使用
- 紧凑的尺寸：194mm x 40mm（标准款）
- 辅助物镜可选，倍率为0.50x，0.75x，1.00x
- TV镜可选，倍率为0.50x，0.75x，1.00x
- 亮度可调的LED环形光源（可选）
- 亮度可调的LED环形偏振光源（可选）
- 亮度可调的LED同轴照明光源（可选）
- 高亮度LED透射式底光源（可选）
- 45mm或50mm的支架适配器（可选）

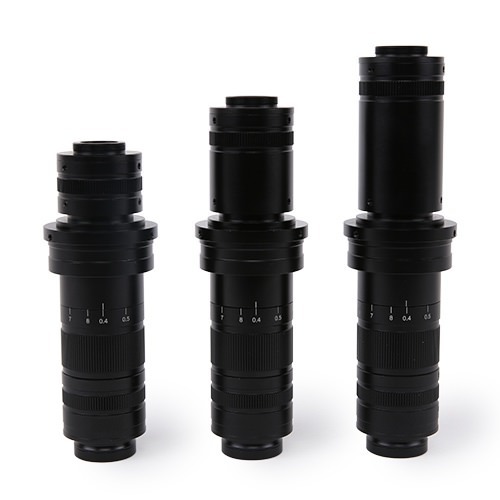

连续变倍主体

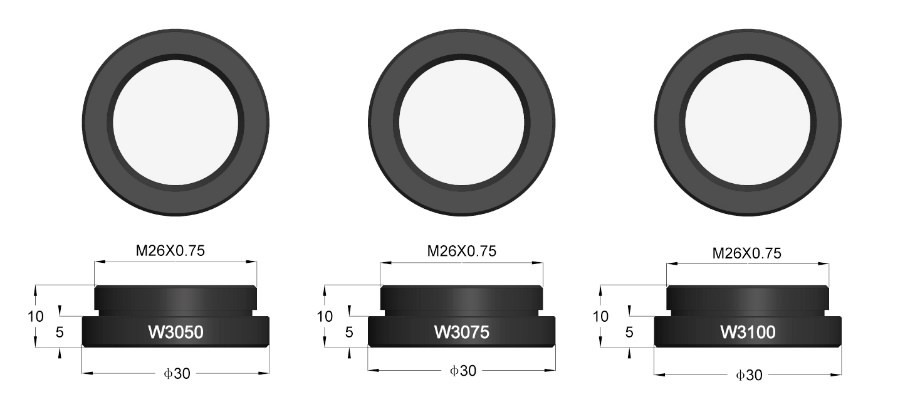

连续变倍用辅助物镜
| 辅助物镜型号 | 倍率 | 工作距离（mm） |
|---|---|---|
| W3050 | 0.50X | 174 |
| W3075 | 0.75X | 115 |
| W3100 | 1.00X | 86 |
注意：同一辅助物镜，搭配不同的TV镜，只是为了适配不同尺寸的图像传感器，对视场影响很小。

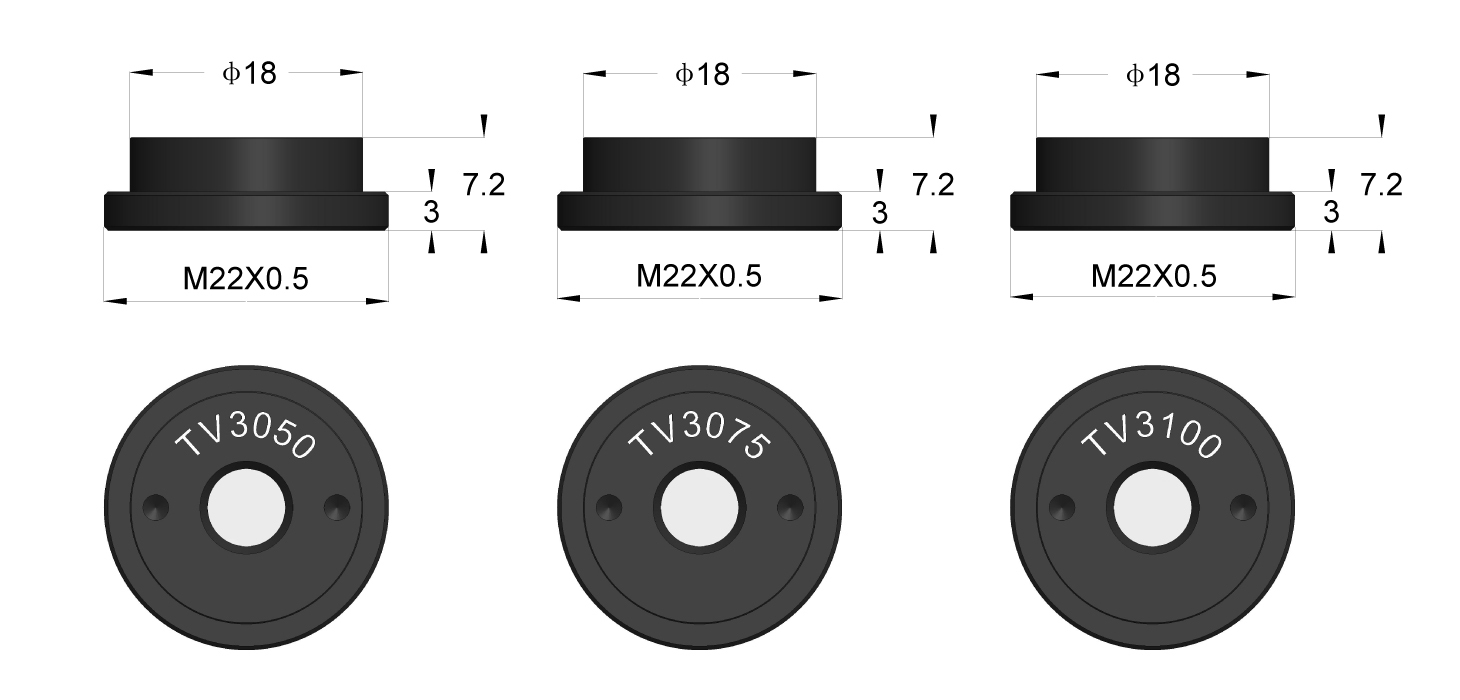

连续变倍用TV镜
| TV镜型号 | 倍率 | 适配传感器 |
|---|---|---|
| TV3050 | 0.50X | 1/3"传感器 |
| TV3075 | 0.75X | 1/1.8"传感器 |
| TV3100 | 1.00X | 2/3"传感器 |
注意：倍率大的TV镜，也可以搭配小尺寸的图像传感器，只是这样一来，会减小MZO的整体视野。

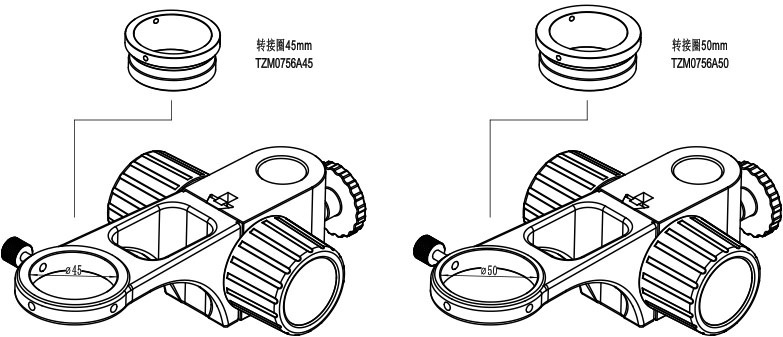

连续变倍用支架适配器
连续变倍选配模块（同TZM0756兼容）
| 模块名 | 型号 | 型号说明 |
|---|---|---|
| LED环形光模块 | TZM0756DRL-65/85 | LED环形光源 |
| TZM0756DRPL-65 | LED偏振环形光源 | |
| 同轴照明模块 | TZM0756CL+TZM0756SL | 同轴照明器+ LED点光源 |
| 透射式照明模块 | TZM0756TL | LED 透射底光源 |
| LED光源电源 | 40600014 | 电源适配器 12V/1A美标 |
| 40600015 | 电源适配器 12V/1A欧标 |
TZM0440 系列MZO搭配不同辅助物镜和TV镜的参数列于下表。搭配1X辅助物镜和1X TV镜的参数是表中其他数据的基准，列于表格最左上角的单元格。
| 辅助物镜 | 参数 |
>TV3100
>2/3"(D=11mm) |
>TV3050
>1/3"(D=6mm) |
>TV3075
>1/2"(D=8mm) |
|||
|---|---|---|---|---|---|---|---|
|
W3100
WD 86mm |
倍率 | 0.40-4.00 | 0.20-2.00 | 0.30-3.00 | |||
| 视野/mm | 27.50 | 2.75 | 30.00 | 3.00 | 26.67 | 2.67 | |
| NA | 0.010 | 0.067 | 0.010 | 0.067 | 0.010 | 0.067 | |
|
W3050
WD 174mm |
倍率 | 0.20-2.00 | 0.10-1.00 | 0.15-1.50 | |||
| 视野/mm | 55.00 | 5.50 | 60.00 | 6.00 | 53.33 | 5.33 | |
| NA | 0.005 | 0.033 | 0.005 | 0.033 | 0.005 | 0.033 | |
|
W3075
WD 115mm |
倍率 | 0.30-3.00 | 0.15-1.50 | 0.23-2.25 | |||
| 视野/mm | 36.67 | 3.67 | 40.00 | 4.00 | 35.56 | 3.56 | |
| NA | 0.008 | 0.050 | 0.008 | 0.050 | 0.008 | 0.050 | |
WD：工作距离；NA：数值孔径。
注意：搭配无限远显微物镜使用时，低倍率可能会出现暗角。

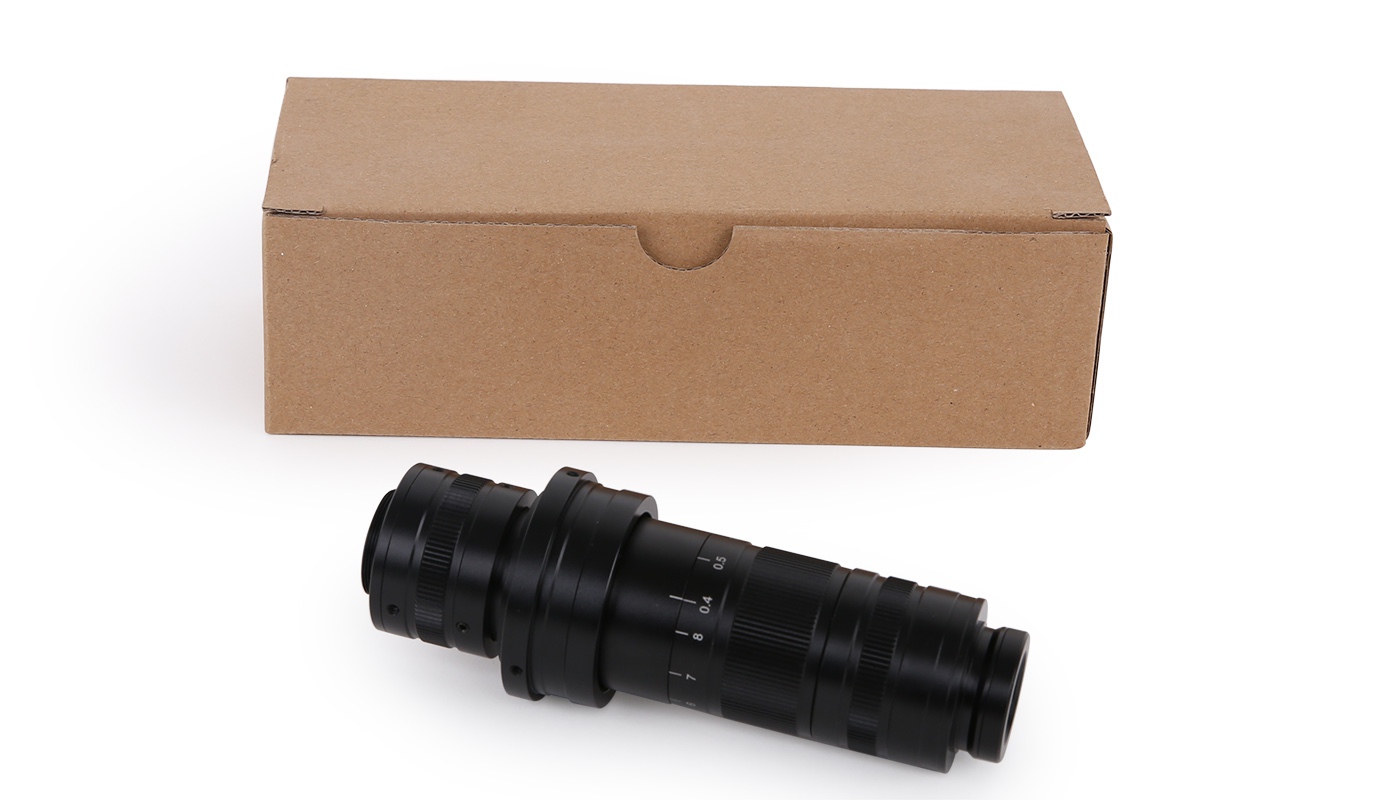

TZM0440主体，包括辅助物镜、变倍主体和TV镜头以及相机适配筒+支架适配器
ZM ：Zoom
0440 ：倍率为0.4X-4.0X
