TZM0745A

  1. 产品中心
  2. 单筒连续变倍物镜

TZM0745A 0.7-4.5X MZO

物镜

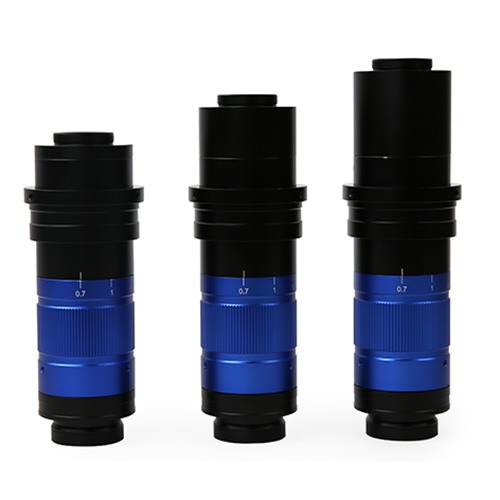

TZM0745A 系列MZO（Monocular Zoom Objective，连续变倍单筒物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

TZM0745A 系列MZO由五大基本模块组成，分别为：连续变倍主体，辅助物镜，TV镜，支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。 TZM0745A 系列MZO搭配相机模块（可选）即可组成数码用连续变倍显微镜系统。

TZM0745A 系列MZO标准款的基本特性：

  • 标准款TZM0745A-W100-TV100-A50具有0.7X-4.5X变倍范围
  • 大变倍比：6.5X
  • 大NA：0.018-0.078（使用1X辅助物镜）
  • 高分辨率：18.6µm-4.3µm（使用1X辅助物镜）
  • 大视场：1.25mm-34.28mm
  • 大像面，最大可适配图像传感器尺寸：2/3英寸（使用1x TV镜头）
  • 工作距离：37.5mm-160mm
  • 变倍过程齐焦
  • 可搭配无限远显微物镜使用（生物显微物镜与金相显微物镜均可）
  • 紧凑的尺寸：150mm x 40mm（标准款）
  • 辅助物镜可选0.50x，0.75x，1.00x，1.50x，2.00x
  • TV镜可选0.50x，0.75x，1.00x，1.50x，2.00x
  • 亮度可调的LED环形光源（可选）
  • 亮度可调的LED环形偏振光源（可选）
  • 亮度可调的LED同轴照明光源（可选）
  • 高亮度LED透射式底光源（可选）
  • 45mm或50mm的支架适配器（可选）

相关型号

连续变倍主体

连续变倍主体型号 代码中文解释 TZM0745A 后缀字符
TZM0745A 普通连续变倍主体

ZM ：Zoom

0745 ：倍率为0.7X~4.5X

 无：普通型
TZM0745AT 后焦可调节连续变倍主体 T ：Trim， 后焦可调节
TZM0745AD 定格连续变倍主体 D ：Detent，定格
TZM0745ATD 后焦可调节定格连续变倍主体 TD ：Trim & Detent后焦可调，倍率可定格

其他模块

连续变倍用辅助物镜

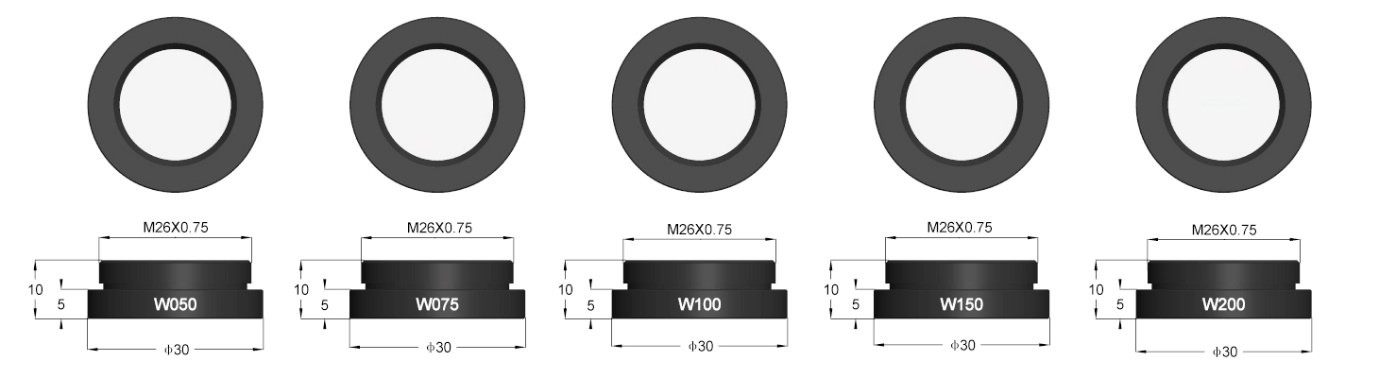

可更换的辅助物镜，直接通过螺纹连接到连续变倍主体的下端，代码为Wbbb，bbb为辅助物镜倍率。主要用于对TZM0745A系列MZO进行倍率整体切换，不同倍率辅助物镜，其工作距离也不一样。例如与倍率为1.00X，工作距离为80mm的辅助物镜W100相比，0.50X辅助物镜W050会将TZM0745A系列MZO的倍率整体会缩小一半，而工作距离会延长到160mm左右，其余类推；辅助物镜及其对应的光学参数见表格。

辅助物镜型号 倍率 工作距离（mm） 物方视场（适配TV050， 0.50X（1/3"传感器）
低倍 高倍
W050 0.5X 160 34.28mm 4.28mm
W075 0.75X 105 20.81mm 2.86mm
W100 1.00X 80 17.14mm 2.14mm
W150 1.50X 51.5 11.43mm 1.43mm
W200 2.00X 37.5 8.57mm 1.07mm

注意：同一辅助物镜，搭配不同的TV镜，只是为了适配不同尺寸的图像传感器，对视场不会有太大的影响。

连续变倍用辅助物镜

连续变倍用TV镜

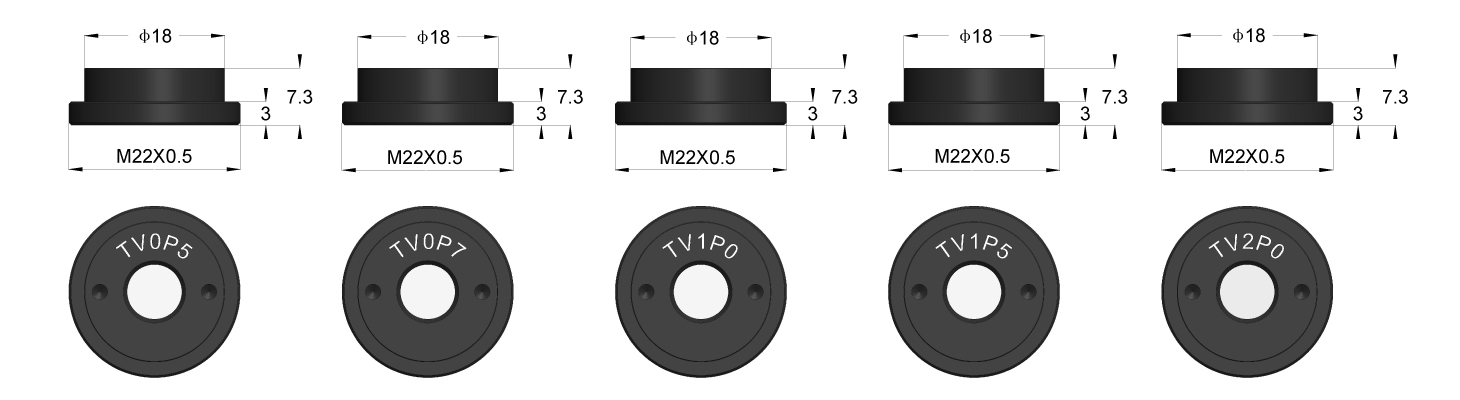

TV镜，可通过螺纹连接到连续变倍主体的上方，其代码为TVccc，ccc为TV镜倍率，主要用于匹配不同尺寸的图像传感器。例如相对于1.00X的TV100，0.50X的TV050可匹配的图像传感器尺寸缩小一半，而视场基本不受影响；TV镜型号参数见表格。

TV镜型号 适配传感器
TV050 1/3"传感器
TV075 1/1.8"传感器
TV100 2/3"传感器
TV150 1"传感器
TV200 4/3"传感器
连续变倍用TV镜

注意：倍率大的TV镜，也可以搭配小尺寸的图像传感器，只是这样一来，会减小MZO的整体视野。

连续变倍用支架适配器

支架适配器，用于安装口径不同的支架，套在连续变倍主体的中间。其代码为Add，dd为支架安装口径，有45mm同50mm两种。支架适配器与支架的安装方式见图。

连续变倍用支架适配器

连续变倍选配模块

选配模块主要为环形光源模块，目前有普通环形光源与偏振环形光源两种，以及同轴照明模块（由同轴照明器与LED点光源组成），各模块简介如下表所示。

模块名 型号 型号说明
LED环形光模块 TZM0756DRL-65，TZM0756DRL-85 LED环形光源
TZM0756DRPL-65 LED偏振环形光源
同轴照明模块 TZM0756CL+TZM0756SL 同轴照明器+ LED点光源
透射式照明模块 TZM0756TL LED 透射底光源
LED光源电源 40600014 电源适配器 12V/1A美标
40600015 电源适配器 12V/1A欧标

配置参数

TZM0745A 系列MZO搭配不同辅助物镜和TV镜的光学参数列于下面表中。搭配1X辅助物镜和1X TV镜的参数是表中其他数据的基准，列于表格左上角的单元格中。

辅助物镜 参数 TV 镜头
1.0X(2/3")
TV100 		0.5X(1/3")
TV050 		0.75X(1/2")
TV075 		1.5X(1")
TV150 		2.0X(4/3")
TV200
低倍 高倍 低倍 高倍 低倍 高倍 低倍 高倍 低倍 高倍
1.0X
(80mm WD)
WD100 		倍率 0.70X-4.5X 0.35X-2.25X 0.525X-3.38X 1.05X-6.75X 1.40X-9.00X
线视场(mm) 15.71 2.44 17.14 2.67 15.24 2.37 15.24 2.37 16.07 2.5
NAO 0.018 0.078 0.018 0.078 0.018 0.078 0.018 0.078 0.018 0.078
0.5X
（160mm WD）
WD050 		倍率 0.35X-2.25X 0.18X-1.13X 0.263X-1.69X 0.525X-3.38X 0.70X-4.50X
线视场(mm) 31.43 4.89 34.28 5.33 30.48 4.74 30.48 4.74 32.14 5
NAO 0.009 0.039 0.009 0.039 0.009 0.039 0.009 0.039 0.009 0.039
0.75X
(105mm WD)
WD075 		倍率 0.53X-3.38X 0.263X-1.69X 0.394X-2.53X 0.79X-5.06X 1.05X-6.75X
线视场(mm) 20.99 3.26 20.81 3.56 20.32 3.16 20.32 3.16 21.43 3.33
NAO 0.013 0.059 0.013 0.059 0.013 0.059 0.013 0.059 0.013 0.059
1.5X
(51.5mm WD)
WD150 		倍率 1.05X-6.75X 0.525X-3.38X 0.788X-5.06X 1.58X-10.13X 2.10X-13.50X
线视场(mm) 10.46 1.63 11.43 1.78 10.16 1.58 10.16 1.58 10.71 1.67
NAO 0.026 0.117 0.026 0.117 0.026 0.117 0.026 0.117 0.026 0.117
2.0X
(37.5mm WD)
WD200 		倍率 1.40X-9.00X 0.70X-4.5X 1.05X-6.75X 2.10X-13.50X 2.80X-18.00X
线视场(mm) 7.9 1.22 8.57 1.33 7.62 1.19 7.62 1.19 8.04 1.25
NAO 0.035 0.155 0.035 0.182 0.035 0.155 0.035 0.155 0.035 0.155
备注

当使用同轴光照明时，低放大倍率可能会产生渐晕。

当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0745A系列MZO产品的放大倍率、视场角和NA值由显微物镜的参数决定。

WD：工作距离；

NA：数值孔径；

注意：使用无限远显微物镜，低倍率可能会产生渐晕。

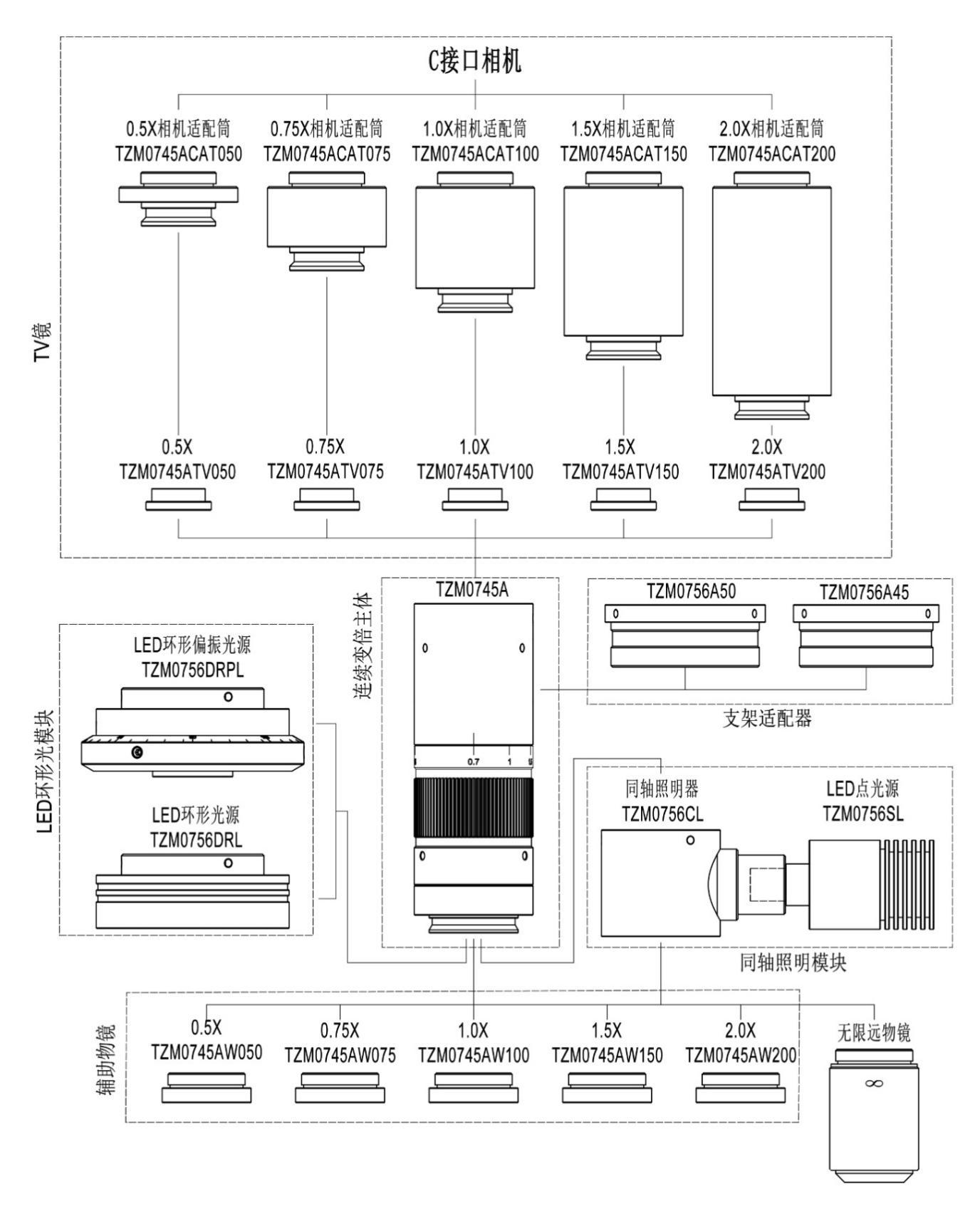

TZM0745A系列MZO五大模块配置图

物镜参数

TZM0745A系列MZO系列不搭配与搭配不同光源的尺寸图

物镜参数

a）TZM0745A未搭配光源b）TZM0745A搭配普通环形光源c）TZM0745A搭配同轴光源照明

如何配置TZM0745A系列MZO

  • 确定可能的1）FOV和2）物方工作距离，由此选定辅助物镜
  • 当使用705的无限远物镜时，选择M26x0.705转M20x0.705的物镜适配器
  • 根据1）传感器尺寸（1/x英寸），2）成像对角线长度，3）成像宽度，4）成像高度来确定相机成像圆的尺寸，选择TV镜
  • 选择45mm或50mm支架适配器
  • 选择LED环形光源模块应用于反射式照明
  • 需要的情况下，可选择同轴光照明模块
  • 需要的情况下，可选择透射光照明模块
  • 选择适配的相机
相机 辅助物镜-连续变倍主体-TV镜 工作距离(mm) 放大倍率 对角线视野(mm) 物方数值孔径
1/3" TZM0745A-W050-TV050 160 0.18X-1.13X 34.28-5.33 0.009-0.039
TZM0745A-W075-TV050 105 0.26X-1.69X 22.86-3.56 0.013-0.059
TZM0745A-W100-TV050 80 0.35X-2.25X 17.14-2.67 0.018-0.078
TZM0745A-W150-TV050 52 0.53X-3.38X 11.43-1.78 0.026-0.117
TZM0745A-W200-TV050 38 0.70X-4.50X 8.57-1.33 0.035-0.155
1/2" TZM0745A-W050-TV075 160 0.26X-1.69X 30.48-4.74 0.009-0.039
TZM0745A-W075-TV075 105 0.40X-2.53X 20.32-3.16 0.013-0.059
TZM0745A-W100-TV075 80 0.53X-3.38X 15.24-2.37 0.018-0.078
TZM0745A-W150-TV075 52 0.79X-5.06X 10.16-1.58 0.026-0.117
TZM0745A-W200-TV075 38 1.05X-6.75X 7.62-1.19 0.035-0.155
2/3" TZM0745A-W050-TV100 160 0.35X-2.25X 31.43-4.89 0.009-0.039
TZM0745A-W075-TV100 105 0.53X-3.38X 20.95-3.26 0.013-0.059
TZM0745A-W100-TV100 80 0.70X-4.5X 15.71-2.44 0.018-0.078
TZM0745A-W150-TV100 52 1.05X-6.75X 10.46-1.63 0.026-0.117
TZM0745A-W200-TV100 38 1.40X-9.00X 7.90-1.22 0.035-0.155
1" TZM0745A-W050-TV150 160 0.53X-3.38X 30.48-4.74 0.009-0.039
TZM0745A-W075-TV150 105 0.79X-5.06X 20.25-3.16 0.013-0.059
TZM0745A-W100-TV150 80 1.05X-6.75X 15.24-2.37 0.018-0.078
TZM0745A-W150-TV150 52 1.58X-10.13X 10.13-1.58 0.026-0.117
TZM0745A-W200-TV150 38 2.10X-13.5X 7.62-1.19 0.035-0.155
4/3" TZM0745A-W050-TV200 160 0.70X-4.50X 32.14-5.00 0.009-0.039
TZM0745A-W075-TV200 105 1.05X-6.75X 21.43-3.33 0.013-0.059
TZM0745A-W100-TV200 80 1.40X-9.00X 16.07-2.50 0.018-0.078
TZM0745A-W150-TV200 52 2.10X-13.5X 10.71-1.67 0.026-0.117
TZM0745A-W200-TV200 38 2.80X-18.00X 8.04-1.25 0.035-0.155

装箱清单

物镜
TZM0745A主体，包括辅助物镜、变倍主体和TV镜头以及相机适配筒+支架适配器
物镜光源
TZM0756DRL-65/85，包括LED环形光源+电源适配器
物镜光源
TZM0756DRPL-65，包括LED环形偏振光源+电源适配器
物镜光源
TZM0745A用同轴光源，包括TZM0756CL同轴光适配器+TZM0756SL同轴点光源+电源适配器

下载中心

PDF格式的单筒连续变倍物镜手册
