SCMOS系列USB2.0 CMOS目镜筒式相机

SCMOS相机

SCMOS系列相机是一款 23.2mm 显微镜目镜筒式接口结构简单紧凑,价位区间合理的 CMOS 相机。缩倍镜起到对显微镜中物镜像在缩小作用,以实现显微镜像与传感器芯片尺寸的匹配。相机前端采用 23.2mm 标准目镜筒尺寸,可以直接插入目镜筒获取显微镜物镜的中间像,这里的S表示的是简单和紧凑的意思( an economic version with simple and compact structure,23.2mm Dia eyepiece tube CMOS )。

SCMOS系列显微相机采用 USB2.0 作为数据传输接口协议。

SCMOS系列适用于将普通学生单目、双目显微镜改成了数码显微镜。配接 23.2 转 30mm , 23.2 转 30.75mm , 还可适用于体视显微镜,将体视显微镜改装成数码体视显微镜,具有广泛的应用。

SCMOS系列相机的基本特性:

  • 采用Sony或 Aptina CMOS传感器23.2mm直径的显微镜目镜筒式相机,结构紧凑;
  • 分辨率横跨130万~1200万等;
  • USB2.0接口确保高传输速率;
  • 内置硬件ISP图像处理引擎,色彩还原度高。
  • 硬件集成大容量存贮芯片,确保数据同步传输、高帧率以及稳定性;
  • 高性能的MJPEG压缩算法,搭配ToupView/ToupLite软件独特的解码方式以及图像还原算法,获得业界USB2.0相机的最高帧率。5MP与8MP分辨率可达30fps;12MP分辨率可达15fps。
  • 支持自动曝光、手动曝光切换,曝光时间支持精确控制,曝光的目标区域可实时调整。
  • 支持自动白平衡、手动白平衡、ROI白平衡模式切换。
  • 支持色彩调整功能、色彩模式选择、坏点实时去除功能、图像翻转功能。
  • 支持直方图功能、平常校正功能、暗场校正功能、ROI功能。
  • 符合微软USB Video Class协议,支持第三方软件扩展。
  • 符合CE、FCC协议。
  • 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
  • 提供Windows/Linux/macOS/Android多平台标准SDK;

相关型号

型号

传感器型号与尺寸

像素(μm)

G光灵敏度

动态范围

SN比

FPS/分辨率

采样平均

曝光时间

SCMOS12000KPA

12M/IMX577(C)

1/2.3“ (5.95x4.71)

1.55x1.55

250LSB

70dB

43dB

20@3840x3040

20@1920x1520

20@960x760

1x1

1x1

1x1

0.1-2000 ms

SCMOS00921KPA

0.92M/OV9732(C)

1/4“ (3.888x2.208)

3x3

2.066V/lux-sec

72dB@8x gain

39dB

30@1280x720

30@640x360

1x1

1x1

0.1ms~650ms

SCMOS08300KPA

8.3M/IMX274(C)

1/2.5“ (6.22x3.50)

1.62x1.62

236mV

70dB

43dB

30@3840x2160

30@1920x1080

30@1280x720

30@960x540

1x1

1x1

1x1

1x1

0.1-2000 ms

SCMOS05100KPA

5.1M/AR0521(C)

1/2.5“ (5.70x4.28)

2.2x2.2

18.8ke-/lus

73dB

40dB

30@2592x1944

30@1280x960

30@640x480

1x1

1x1

1x1

0.1-1000 ms

SCMOS05100KPB

5.1M/IMX335(C)

1/2.8“ (5.18x3.89)

2.0x2.0

505mV

70dB

43dB

26@2592x1944

26@1280x960

26@640x480

1x1

1x1

1x1

0.1-2000 ms

SCMOS03100KPA

3.1M/Aptina(C)

1/2.5“ (5.73x4.3)

2.8x2.8

18.8ke-/lus

73dB

40dB

30@2048x1536

30@1024x768

1x1

1x1

0.1-1000 ms

SCMOS02100KPA

2.1M/IMX307(C)

1/2.8“ (5.73x4.3)

2.9x2.9

1300mV

73dB

43dB

38@1920x1080

38@1024x768

1x1

1x1

0.1-2000 ms

SCMOS08300KPB

8.3M/IMX415(C)

1/2.8“ (5.57x3.13)

1.45x1.45

300mV

70dB

44dB

30@3840x2160

30@1920x1080

30@1280x720

30@960x540

1x1

1x1

1x1

1x1

0.1-2000 ms

SCMOS02100KPB

2.1M/SC2332 (C)

1/3“ (5.18x2.92)

2.7x2.7

4510mV/lux-s

74dB

38.5dB

30@1920x1080

30@960x540

1x1

1x1

0.1-2000 ms

SCMOS01301KPA

1.3M/Special (C)

1/3“ (5.18x2.92)

3.41x3.41

4510mV/lux-s

74dB

38.5dB

30@1520x856

30@760x428

1x1

1x1

0.1-2000 ms

SCMOS05000KPA

5.0M/Aptina(C)

1/2.5“ (5.70x4.28)

2.2x2.2

NA

2@2592x1944

3@2048x1536

5@1600x1200

7.5@1280x1024

N/A

Auto

SCMOS05000KPB

5.0M/SC5033(C)

1/2.7“ (5.18x3.89)

2.0x2.0

2.0V/lux-sec

64dB

35dB

20@2592x1944

20@2048x1536

20@1600x1200

30@800x600

N/A

Auto

SCMOS03000KPA

3.0M/Aptina(C)

1/2.7“ (4.51x3.38)

2.2x2.2

NA

3@2048x1536

5@1600x1200

7.5@1280x1024

N/A

Auto

SCMOS03000KPB

3.0M/SmartSens(C)

1/3“ (4.10x3.07)

2.0x2.0

2.0V/lux-sec

64dB

35dB

20@2048x1536

20@1600x1200

30@800x600

N/A

Auto

SCMOS02000KPA

2.0M/Aptina(C)

1/3.2“ (4.48x3.36)

2.8x2.8

NA

5@1600x1200

7.5@1280x1024

20@800x600

22@640x480

N/A

Auto

SCMOS02000KPB

2.0M/OV2710(C)

1/2.7”(5.76x3.24)

3x3

3.3V/ Lux-sec

69dB

39dB

25@1920x1080

30@1280x1024

30@1280x720

N/A

Auto

SCMOS01300KPA

1.3M/Aptina(C)

1/3“ (4.60x3.70)

3.6x3.6

NA

7.5@1280x1024

12.5@1024x768

12.5@800x600

N/A

Auto

SCMOS00920KPA

0.92M/BG0703(C)

1/2.7” (5.80x3.28)

4.5x4.5

5.8V/ Lux-sec

65dB

43dB

25@1280x720

25@640x480

N/A

Auto

SCMOS00350KPA

0.35M/Aptina(C)

1/4“ (3.58x2.69)

5.6x5.6

NA

30@640x480

N/A

Auto

SCMOS05000KPB , SCMOS03000KPB , SCMOS05000KPASCMOS03000KPA 速度更快

详细参数

其他硬件参数

光谱响应范围

380-650nm (有红外截止滤光片情况下)

曝光范围与方式

电子卷帘快门(ERS),自动

白平衡

Auto

色彩还原技术

N/A

峰值量子效率

N/A

读出噪声

N/A

消光比

N/A

拖尾噪声(Smear)

N/A

捕获/控制SDK

DirectShow, Twain

记录方式

图像和视频

数据格式

MJPEG

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度)

-20~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位)

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

应用方向

SCMOS 系列相机适用于将普通学生单目、双目显微镜改成了数码显微镜。配接23.2转30mm,23.2转30.75mm, 还可适用于体视显微镜,将体视显微镜改装成数码体视显微镜,具有广泛的应用。

应用实例

SCMOS应用实例
SCMOS应用实例
SCMOS应用实例
SCMOS应用实例

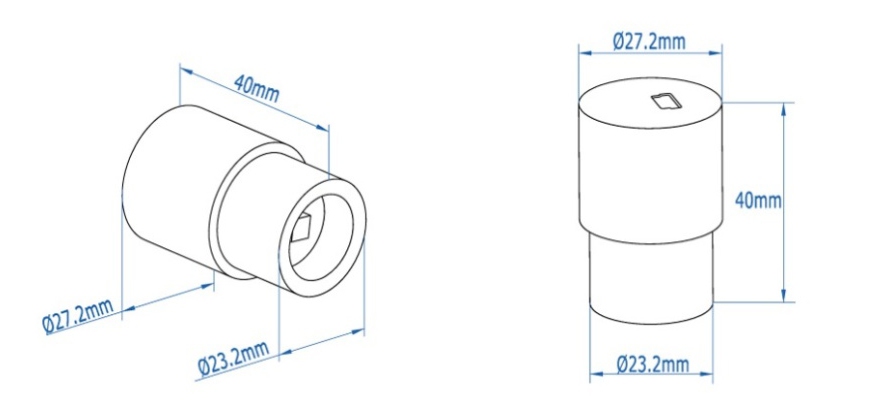

SCMOS系列相机外形尺寸

SCMOS 系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工再发黑而成,目镜筒式电子目镜的尺寸为:Dia.27.2 X 40mm。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他品牌相机,图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

SCMOS相机外形尺寸
SCMOS系列相机尺寸示意图

装箱清单

SCMOS相机
SCMOS 系列相机装箱清单

标准装箱清单

A

包装箱规格:L:52cm W:32cm H:33cm(50pcs, 12~17Kg/纸箱),上图中未给出

B

包装盒规格:L:14cm W:9.7cm H:6cm (0.15~0.16Kg/每小盒)

C

SCMOS系列相机

D

高速USB2.0 A公到B公Mini镀金头数据线/2.0m

E

CD (驱动与应用程序, Ø8cm)

可选附件

F

C接口连接器:108027(HS502)

G

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

H

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

I

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

J

测微尺

106011/TS-M1(X=0.01mm/100Div.);

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
