如何使用ToupView软件的实时EDF功能

ToupView软件中的实时EDF功能允许在视频模式下实时扩展景深。 当景深较浅且标本有一定厚度时,EDF有助于构建尽可能精确地聚焦所有部件的图像。实时EDF意味着EDF功能的实时结果可以在EDF过程中立即更新,用户可以根据实时结果调整过程。在操作过程中应用自动对准,以便在略有FOV(视场)偏移的情况下实现最佳性能。

  • 1.单击相机列表中的相机名称以获取视频。
  • 2.单击工具栏中的 EDF 按钮以打开实时 EDF 窗口。
图谱光电

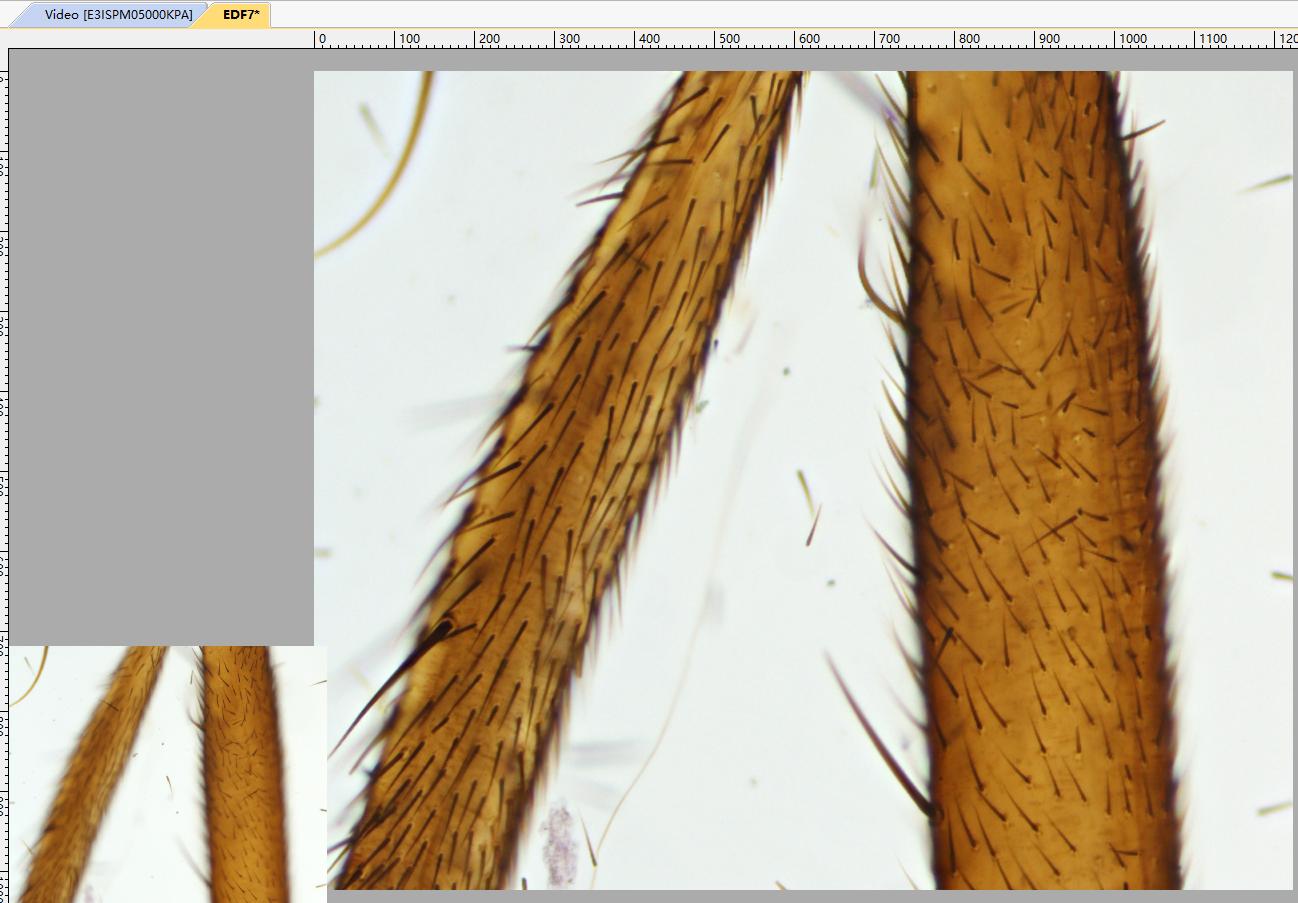

  • 3.实时EDF窗口将显示如下。左侧窗口是相机的实时预览窗口,右侧窗口是实时EDF结果。
图谱光电
  • 4.按 Z 顺序调整试样的位置。标本的实时预览将显示在左侧视频窗口中。EDF结果将在右侧窗口中实时更新。
图谱光电
  • 5.再次单击 EDF 按钮以停止实时 EDF 功能。

备注:

  • 1.与实时EDF相关的设置集成在“首选项”设置中,如以下快照所示。
图谱光电
  • 2.实时EDF提供了三种方法,包括“最大对比度”法、“加权平均”法和“堆叠”法。“最大对比度”方法是默认方法。
  • 3.在此过程中最好禁用自动曝光。
  • 4.实时预览窗口大小可以从 10% 更改为 40%,EDF 结果窗口大小可以通过鼠标中键或工具栏中的缩放设置轻松调整。
