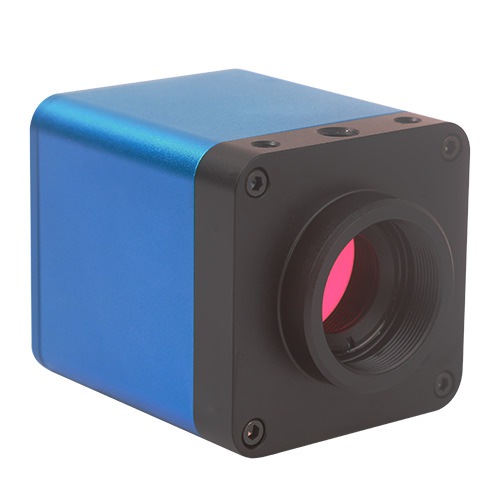

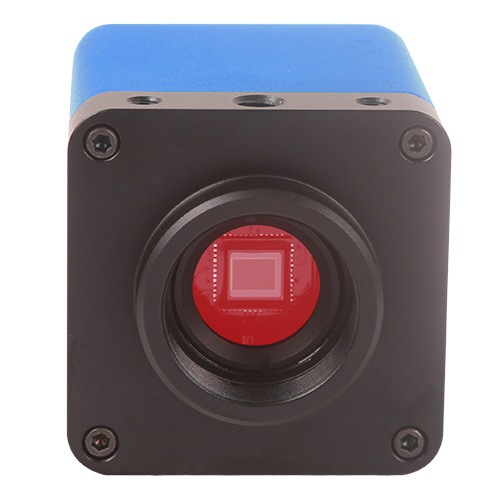

WUCAM0720PA系列HDMI相机可以以两种方式，连接多种设备，主要有：
1.通过WiFi连接到智能设备(如智能手机、PAD)以及电脑；
2.通过USB连接到电脑;
WUCAM0720PA系列HDMI相机通过WiFi连接智能设备时，WCAM系列相机有多个平台的软件供用户选用，主要包括IOS， Android等平台软件。更进一步的，WUCAM系列相机支持多达10个左右的设备同时访问。其视频流编码格式MJPG。
WUCAM0720PA系列HDMI相机通过WiFi或USB连接到电脑时，相机的硬件内嵌了专用颜色与图像处理DSP以实现图像的完美再现。通过图谱光电的专业软件ToupView，用户可以根据需要控制相机以确保得到高品质图像(目前为720P)，这里的控制包括曝光(自动 & 手动)，增益，白平衡(单击)，颜色调整，防闪烁等等。另外传递的视频流采用了目前流行的MJPG码流以确保最佳视频质量。最后用户还可以充分利用ToupView秉承的高级处理功能如图层、测量、图像拚接、图像叠加去噪、多焦面图像融合、荧光图像合成等功能。
WUCAM0720PA系列HDMI相机可以通过专业设计的C接口相机适配器实现与显微镜、望远镜和观靶镜的无缝连接。
WUCAM0720PA系列HDMI相机的基本特性：
- 采用Aptina CMOS传感器的C接口CMOS相机
- 通过MJPG编码，以WiFi方式将视频传到智能手机、计算机以及智能平板
- 通过MJPG编码，以USBI方式将视频传到计算机
- 支持Windows/iOS/OSX/Linux/Android平台设备
- 支持多设备同时接收(WiFi连接时)
- 铝合金CNC外壳
- 高效散热结构，确保低噪声图像
- USB2.0接口确保高传输速率
- Ultra-Fine颜色引擎确保颜色精准再现
- 随相机提供高级视频与图像处理应用软件ToupView
- 提供Windows/Linux/macOS/Android多平台标准SDK
| 硬件其他配置信息 | |
|---|---|
| 光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
| 白平衡 | 自动白平衡/手动Temp-Tint调整 |
| 色彩还原技术 | Ultra-Fine颜色处理引擎 |
| 捕获/控制SDK | Native C/C++，C#，DShow，Twain(Window操作系统) |
| 记录方式 | 图像和视频 |
| 制冷方式* | 自然冷却 |
| 相机工作环境 | |
| 工作温度（摄氏度） | -10℃~ 50℃ |
| 贮存温度（摄氏度） | -20℃~ 60℃ |
| 工作湿度 | 30~80%RH |
| 贮存湿度 | 10~60%RH |
| 供电电源 | USB充电器或通过USB接口供电 |
| 软件运行环境 | |
| 操作系统 | Microsoft® Windows® XP / Vista / 7 / 8 / 10(32 & 64 位) IOS，Android |
| 设备要求 | DHCP使能的WiFi适配器 |
| 可以平滑播放720P MJPG格式的视频 | |
WUCAM0720PA 系列相机可以通过专业设计的C接口相机适配器实现与显微镜、望远镜和观靶镜的无缝连接。
应用实例
Corn Root Tip. L.S.
Broad bean Root. C.S.
Corn Stem. C.S.
Cucurbit Stem. L.S.

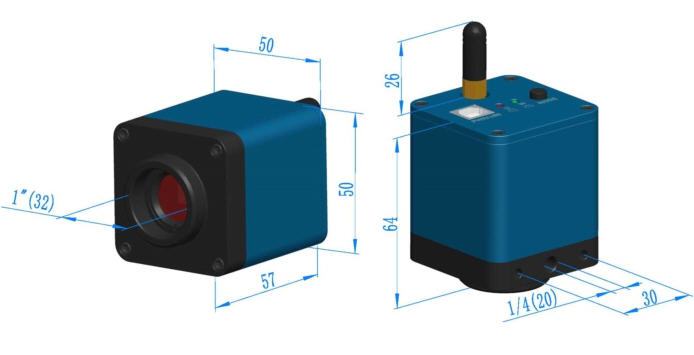

WUCAM0720PA系列相机外形尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 包装箱规格：L:52cm W:32cm H:33cm(20pcs， 12~17Kg/纸箱)，上图中未给出 | ||
| B | 包装盒规格：L:15cm W:15cm H:10cm (0.46~0.47Kg/每小盒) | ||
| C | WUCAM系列相机 | ||
| D | 高速USB2.0 A公到B公镀金头数据线/2.0m(用于从电脑USB接口取电)+USB电源 | ||
| E | CD (驱动与应用程序，Ø12cm) | ||
| 可选附件 | |||
| F | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
108009/ATA050 108010/ATA075 |
||
| G | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
108012/FTA050 108013/FTA075 |
||
| 注意： 对F和G选项， 请先确定你的相机型号(C接口，显微镜相机或望远镜相机)， 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| I | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | ||
| J | 108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 | ||
| K | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X，Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.， 0.10mm/100Div.) |
|
动态范围
信噪比
1/2.5"(5.63x3.17)
66.5dB
40dB
Exposure
