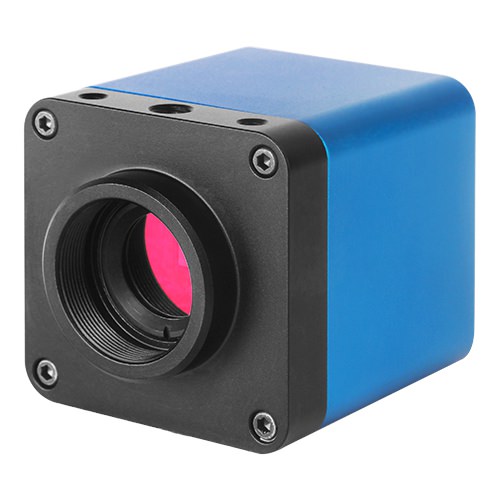

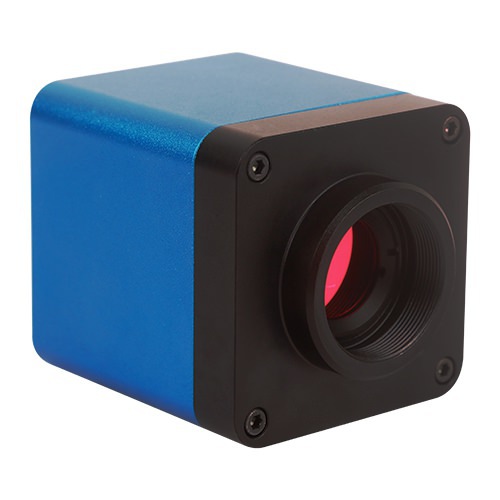

XCAM720PHC HDMI相机是能够使用鼠标控制相机参数，具有30帧每秒@720P（1280x720）格式视频输出能力的HDMI接口相机。可搭配各种HDMI输出设备使用。
XCAM720PHC HDMI相机传感器选用高灵敏度的APTINA或SONY图像传感器，内置基于LINUX系统的XCamView相机控制软件，用户可以直接通过鼠标操控XCamView，实现自动/手动曝光切换，曝光补偿，曝光时间，增益，白平衡参数，色度，饱和度，锐度，降噪，锐化，去电源频率条纹等相机参数的控制以及抓图，电子放大/缩小，冻结/接冻结，图像翻转等功能。SD卡最大支持32G大小。
XCAM720PHC HDMI相机体形小巧，性能稳定，画质清晰，适用于工业现场检测、机器视觉、教育与医学分析等领域。
XCAM720PHC搭配上图谱光电特别设计的高分辨率显微镜与天文望远镜适配器，PHC相机可以扩展成显微同天文相机。为显微与天文应用省却了电脑，更加方便实用。
XCAM720PHC系列相机的基本特性：
- XCAM720PHC相机通过标准HDMI接口将视频流直接输出到HDMI设备，可通过C型光学接口快速实现与生产线上其它光学设备连接；
- 视频显示快、清晰无闪烁、色彩还原度好，结构紧凑、集成度高、性能稳定、故障率低；
- 相机内嵌基于LINUX系统Qt平台的XCamView相机控制软件，可通过鼠标直接操控，实现相机参数的控制以及其他基本处理功能的控制或选择;
- XCAM720PHC相机具有上述性能优势及技术特点，特别是其多功能、高清图像显示极大的满足了各种用户的需求，可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域。
| 面板控制接口 | |
|---|---|
|
HDMI |
接HDMI显示器 |
|
USB |
USB接口鼠标 |
|
DC12V |
外接电源接口12V/1A |
|
SD |
SD卡插口 |
| 整体尺寸 | |
|
宽度 X 长度 X 高 |
50 mm (1.97”) x 50 mm (1.97”) x 61mm (2.4”) |
|
重量 |
0.47 千克 (1.0 磅) |
| 工作环境 | |
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
直流 5V/2A 电源适配器 |
| 其他可选件 | |
|
镜头 |
C接口镜头 |
|
连接线 |
HDMI线 |
|
存储卡 |
标准SD 卡（最大支持32GB） |
|
鼠标 |
USB接口带线/无线鼠标 |
应用实例
植物根茎研究
植物根茎研究
医学病理观察

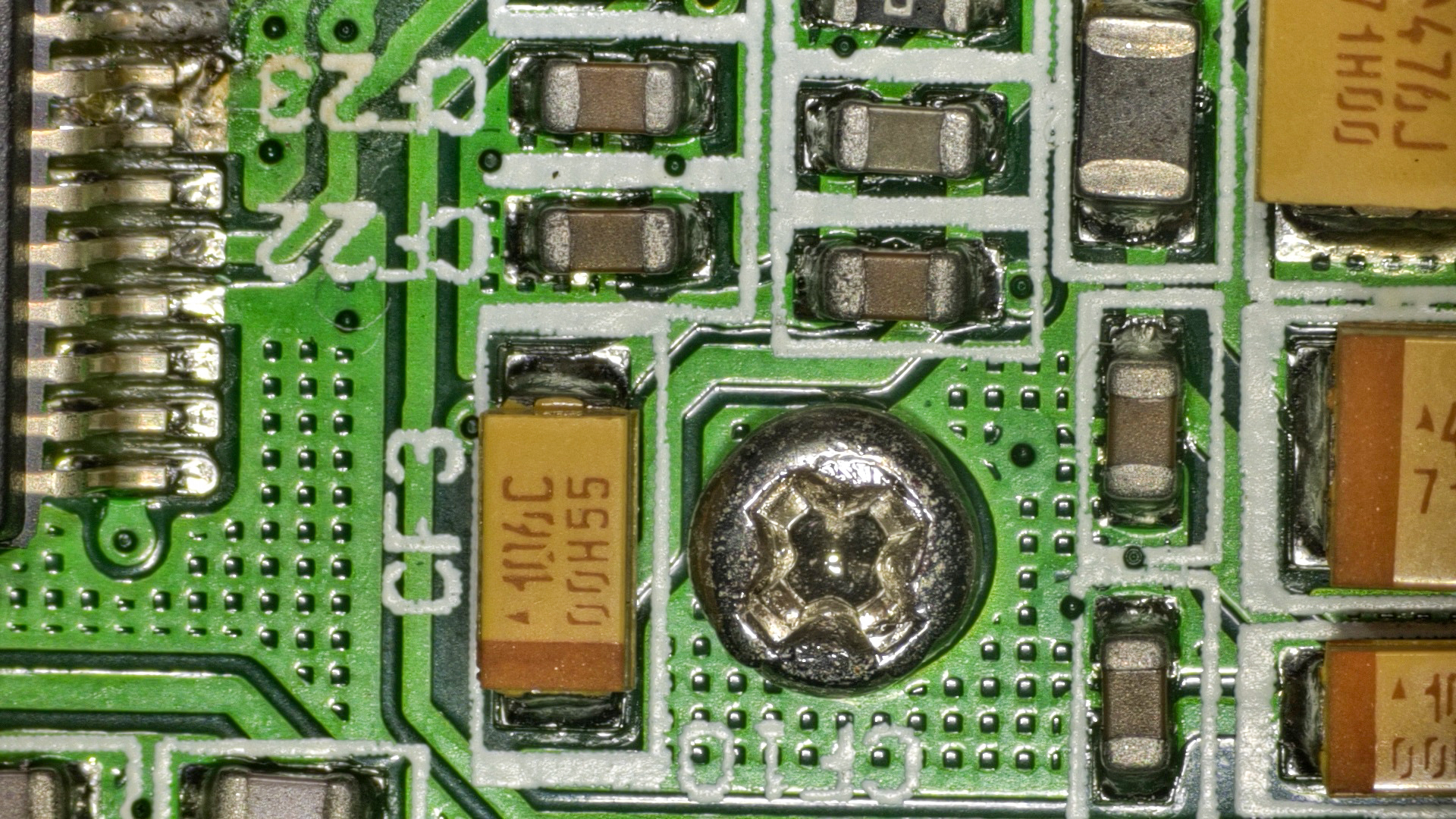

工业质量检测

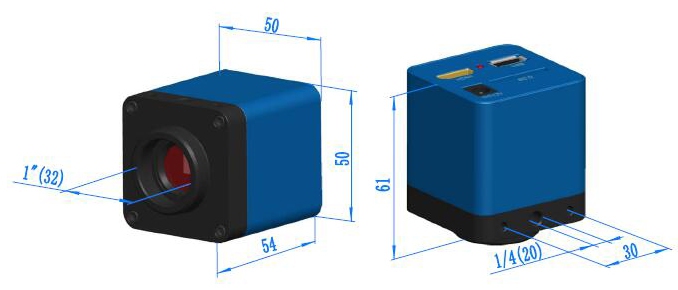

XCAM720PHC系列相机外形尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/每盒) | ||
| B | XCAM720PHC相机一台 | ||
| C |
电源适配器:
输入: AC 100~240V 50Hz/60Hz 输出: DC 12V 1A |
美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|
|
欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|||
| D | HDMI线 | ||
| E | USB接口带线/无线鼠标(客户可选) | ||
| 可选附件 | |||
| F | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
108009/ATA050 108010/ATA075 |
||
| G | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
108012/FTA050 108013/FTA075 |
||
| 注意：对H和I选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| I | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | ||
| J | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
| K | SD卡（4G或8G） | ||
动态范围
信噪比
XCAM0720PHC
720P/2M/IMX322(C)
1/2.8”(5.78x3.02)
2.8 x2.8
510mv with 1/30s
(G Sensitivity)
0.15mv with 1/30s
(Dark Signal)
30@1280x720(HDMI)
1920x1080(Capture)
1x1
0.06ms~1900ms
