XFCAM1080PHB/PHD HDMI相机是图谱光电设计的一款包含多种方式输出(HDMI+WiFi+SD卡)CMOS相机，这里XFCAM的X表示多接口的意思，F表示自动对焦。XFCAM1080PHB/PHD相机均选用采用Sony 超高性能的CMOS图像传感器。
XFCAM1080PHB/PHD HDMI相机首先是一款HDMI相机，可直接连接到HDMI显示器，还可以通过WiFi连接到电脑以及其他智能手机或通知平板，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XFCAM1080PHB/PHD HDMI相机最大的特点是相机本身拥有ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
将鼠标拔下，插入USB WiFi模块，将电脑连接到该WiFi，则该XFCAM1080PHB/PHD相机又是一台WiFi接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的硬件控制。
XFCAM1080PHB/PHD HDMI相机可以用于工厂现场检测、显微镜观测。
将观察对象放在镜头下一定的距离处，XFCAM1080PHB/PHD可以在HDMI与WiFi模式下均可以瞬间探测判断对象的聚焦情况，同时程序会启动自动对焦功能，快速移动传感器将对象聚焦，实现对象的清晰观察。
XFCAM1080PHB/PHD系列 HDMI相机的基本特性：
- 采用Sony高灵敏度CMOS传感器的C接口相机
- 1920x1080(1080P)的输出分辨率
- 可实现1080P视频流(asf格式)的SD卡存储
- 可实现5M-2M像素(2592x1944/1920x1080，PHB/PHD)捕获
- HDMI & WiFi可同时输出
- 通过移动传感器在HDMI & WiFi模式下对对象进行自动对焦
- 作为HDMI相机使用时，内嵌鼠标控制软件XCamView，实现相机控制
- ToupView/ToupLite软件通过WiFi热点连接相机，实现相机控制
- Ultra-Fine颜色引擎确保颜色精准再现(WiFi连接到电脑时)
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite
- 提供Windows/Linux/OSX多平台标准SDK
- CNC外壳一次成型设计与加工

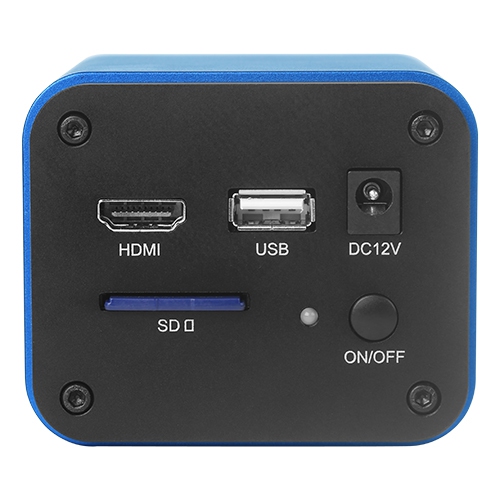

| 接口与按键功能 | |
|---|---|
| USB | USB鼠标XCamView实现控制/USB WiFi 模块实现WiFi相机功能 |
| HDMI | HDMI输出 |
| DC12V | 12V 电源 |
| DC12V | 12V 电源插孔 |
| SD | SD卡插槽 |
| LED | 相机状态LED指示灯 |
| ON/OFF | ON/OFF 电源开/关 |
| HDMI输出接口 | |
| UI操作 | 通过USB接口鼠标实现对XCamView的操控 |
| 图像捕获 | 以JPEG格式，5M-2M(2592x1944，1920x1080)分辨率保存SD卡中(XFCAM1080PHB/PHD) |
| 视频录像 | 以ASF格式，1080P分辨率，30fps速度保存在SD卡中 |
| 相机控制面板功能 | 包括了曝光、增益、白平衡、颜色调整， 锐度与去噪控制 |
| 自动对焦控制面板功能 | 包括自动对焦、手动对焦、单次对焦，共轭校准等 |
| 工具栏 | 包括缩放、镜像、比较、冻结、十字线、宽动态、自动对焦、浏览、综合设置等功能 |
| WiFi接口其他参数 | |
| UI操作 | 通过Windows/Linux/OSX/iOS/Android平台的ToupView或ToupLite |
| WiFi性能 | 802.11n 150Mbps;RF功率20dBm(最大时) |
| 连续数 | 3~6个(根据使用环境和连接距离) |
| 白平衡 | 自动白平衡 |
| 颜色技术 | Ultra-Fine颜色引擎(WiFi) |
| 捕获/控制SDK | 标准SDK(Windows/Linux/Mac(WiFi)) |
| 记录机制 | 静态图像或视频(WiFi) |
| 软件环境 | |
| 操作系统 |
Microsoft®
Windows®
XP /Vista /7/8/8.1/10(32 & 64 bit)
OSx(Mac OS X) Linux |
| PC基本要求 | CPU:Intel Core2 2.8GHz或更高 |
| 内存:4GB或更多 | |
| USB接口:USB2.0高速接口 | |
| 显示器:19”或更大 | |
| CD-ROM | |
| 相机工作环境 | |
| 工作温度（摄氏度） | -10℃~ 50℃ |
| 贮存温度（摄氏度） | -20℃~ 60℃ |
| 工作湿度 | 30~80%RH |
| 保存湿度 | 10~60%RH |
| 电源 | DC 12V/1A 适配器 |
| 相机尺寸 | |
| 长度x宽度x高度 | 78 mm (3.07”) x65 mm (2.56”) x 88mm (3.47”) |
| 运输重量 | 0.47 kg (1.0lbs) |
应用实例
盐结晶体装片
松雄性球果纵切
玉米根尖纵切
单子叶茎横切

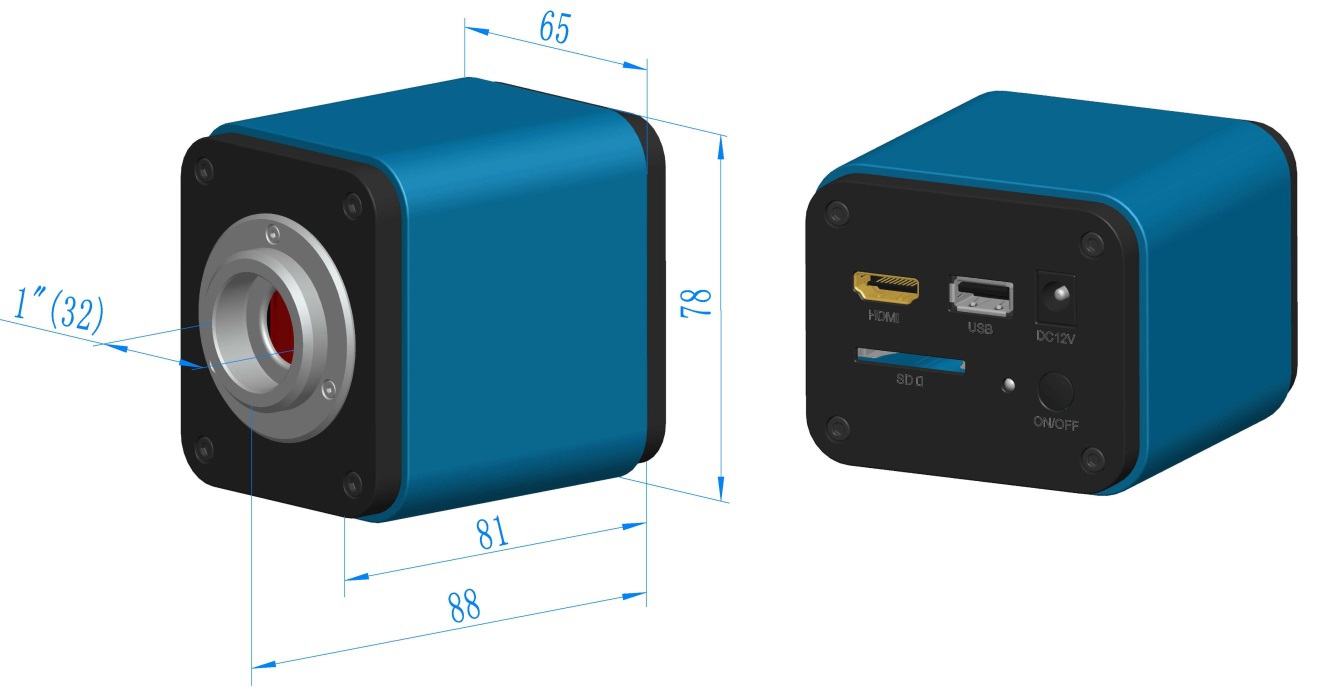

XFCAM1080PHB/PHD系列相机外形尺寸
| 装箱清单 | |||
|---|---|---|---|
| A | 相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs， 1.43公斤/每盒) | ||
| B | XFCAM1080PHB/PHD相机一台 | ||
| C |
电源适配器:
输入: AC 100~240V 50Hz/60Hz 输出: DC 12V 1A |
美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC 欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022，EN61204-3， EN61000-3-2，-3， FCC Part 152 class B， BSMI CNS14338 EMS标准：EN61000-4-2，3，4，5，6，8，11，EN61204-3， A级轻工业标准 |
|
| D | HDMI线 | ||
| E | USB鼠标 | ||
| F | USB接口无线网卡适配器 | ||
| G | CD (驱动与应用程序，Ø12cm) | ||
| 可选附件 | |||
| H | 可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
108009/ATA050 108010/ATA075 |
||
| I | 固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
108012/FTA050 108013/FTA075 |
||
| 注意： 对H和I选项， 请先确定你的相机型号(C接口，显微镜相机或望远镜相机)， 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | |||
| J | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | ||
| K | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | ||
| L | 测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X，Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.， 0.10mm/100Div.) |
|
| M | SD卡（4G或8G） | ||
1/1.8"(6.22x4.67)
0.15mv with 1/30s
25@1920x1080(WiFi)
1/1.9"(7.20x4.05)
0.15mv with 1/30s
25@1920x1080(WiFi)
