XFCAM1080PHD HDMI相机是图谱光电设计的一款包含多种方式输出（HDMI+WiFi+SD卡）相机，这里XCAM的X表示多接口的意思）的CMOS相机，F表示自动对焦。它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以通过WiFi连接到电脑以及其他智能手机或通知平板，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XFCAM1080PHD HDMI相机最大的特点是相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
XFCAM1080PHD将鼠标拔下，插入USB WiFi模块，将电脑连接到该WiFi，则该XFCAM1080PHD相机又是一台WiFi接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的硬件控制。XFCAM1080PHD相机可以用于工具现场检测、显微镜观测等。
XFCAM1080PHD系列HDMI相机的基本特性：
- 采用Sony高灵敏度CMOS传感器的C接口相机;
- HDMI & WiFi可实现同时输出；
- 作为HDMI相机使用时，内嵌鼠标控制软件XCamView，相机所有功能都可以由USB接口鼠标操作XCamView软件实现；并支持多语言操作界面；内嵌图像捕获与视频录像到SD卡的功能; 内嵌鼠标操控的控制面板; 内嵌缩放、镜像、比较、冻结、十字线、浏览等鼠标操控工具条; 内嵌图像、视频浏览，显示与播放功能;
- 通过移动传感器实现自动对焦；
- 1920*1080(1080P)的输出分辨率，可以方便与市场上高清显示器自带的HDMI接口连接,并真正实现热拔插使用。
- 可实现0M像素(1920*1080)(XFCAM1080PHD);可实现1080P视频流(asf格式)的SD卡存储。
- 作为WiFi相机使用时，插入USB接口WiFi模块，可以与ToupView/ToupLite软件自由连接，并支持热拔插使用；
- Ultra-Fine颜色引擎确保颜色精准再现（WiFi连接到电脑时）;
- 随相机提供高级视频与图像处理应用软件ToupView;
- 提供Windows/Linux/OSX多平台标准SDK;
- CNC外壳一次成型设计与加工;
|
型号 |
传感器型号
|
像素(μm) |
G光灵敏度
|
FPS/分辨率 |
采样平均 |
曝光时间(ms) |
|---|---|---|---|---|---|---|
|
XFCAM1080PHD |
1080P/2M/Sony IMX185(C)
|
3.75x3.75 |
1120mv/1/30s
|
60/1920*1080(HDMI)
|
1x1 |
0.06~918 |

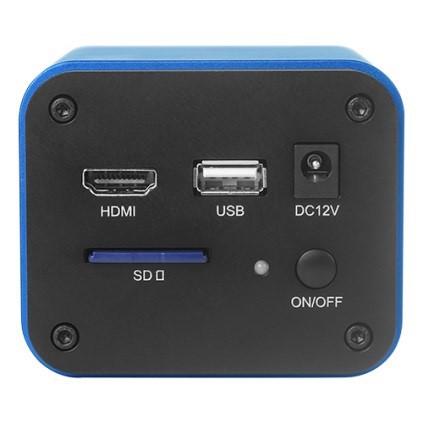

XFCAM1080PHD系列相机接口面板示意图
|
接口与按键功能 |
||
|---|---|---|
|
USB |
USB鼠标XCamView实现控制/USB WiFi 模块实现WiFi相机功能 |
|
|
HDMI |
HDMI输出 |
|
|
DC12V |
12V 电源 |
|
|
SD |
SD卡插槽 |
|
|
ON/OFF |
电源开/关 |
|
|
LED |
电源LED指示灯 |
|
|
HDMI输出其他参数 |
||
|
UI操作 |
通过USB接口鼠标实现对XCamView的操控 |
|
|
图像捕获 |
以JPEG格式，2M(1920*1080)分辨率保存SD卡中(XFCAM1080PHD) |
|
|
视频录像 |
以ASF格式，1080P分辨率，30fps速度保存在SD卡中 |
|
|
相机控制面板功能 |
包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制 |
|
|
工具栏 |
包括缩放、镜像、比较、冻结、十字线、浏览等函数 |
|
|
WiFi接口其他参数 |
||
|
UI操作 |
通过Windows/Linux/OSX/iOS/Android平台的ToupView或ToupLite |
|
|
WiFi性能 |
802.11n 150Mbps；RF功率20dBm(最大时) |
|
|
连续数 |
3~6个(根据使用环境和连接距离) |
|
|
白平衡 |
自动白平衡 |
|
|
颜色技术 |
Ultra-Fine颜色引擎(WiFi) |
|
|
捕获/控制API |
标准SDK（Windows/Linux/Mac(WiFi)） |
|
|
记录机制 |
静态图像或视频(WiFi) |
|
|
软件环境(USB2.0接口接计算机) |
||
|
操作系统 |
Microsoft®
Windows®
XP /Vista /7/8/8.1/10(32 & 64 bit)
|
|
|
PC基本要求 |
CPU:Intel Core2 2.8GHz或更高 |
|
|
内存: 4GB或更多 |
||
|
USB接口: USB2.0高速接口(仅用于供电) |
||
|
显示器: 19”或更大 |
||
|
CD-ROM |
||
|
相机工作环境 |
||
|
工作温度（摄氏度） |
-10~ 50 |
|
|
贮存温度（摄氏度 |
-20~ 60 |
|
|
工作湿度 |
30~80%RH |
|
|
保存湿度 |
10~60%RH |
|
|
电源 |
DC 12V/2A 适配器 |
|
|
相机尺寸 |
||
|
长度 x 宽度 x 高度 |
78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) |
|
|
运输重量 |
0.47 kg (1.0lbs) |
|
应用实例
植物根茎研究
植物根茎研究
医学病理观察

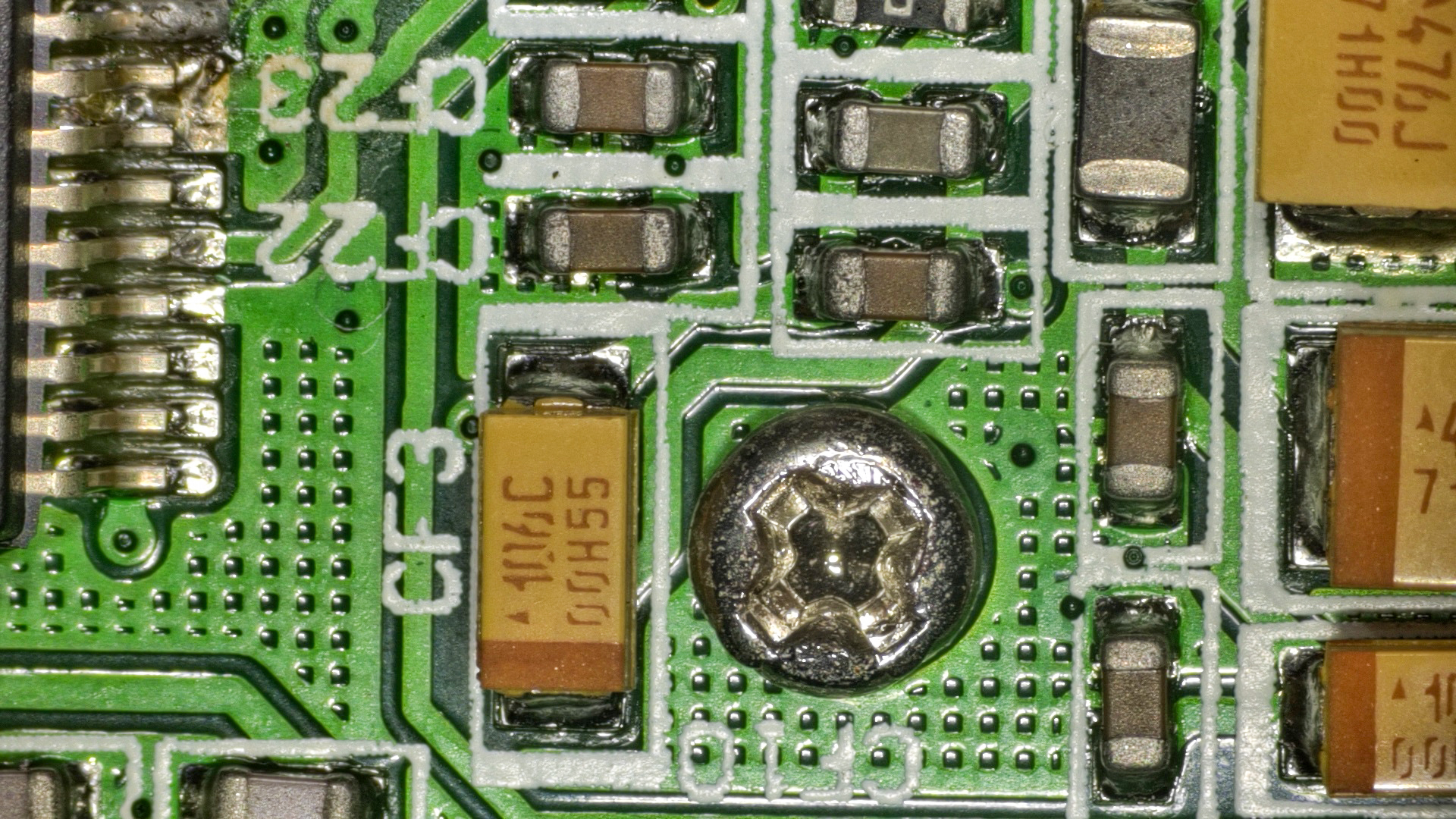

工业质量检测
XFCAM1080PHD系列HDMI相机尺寸

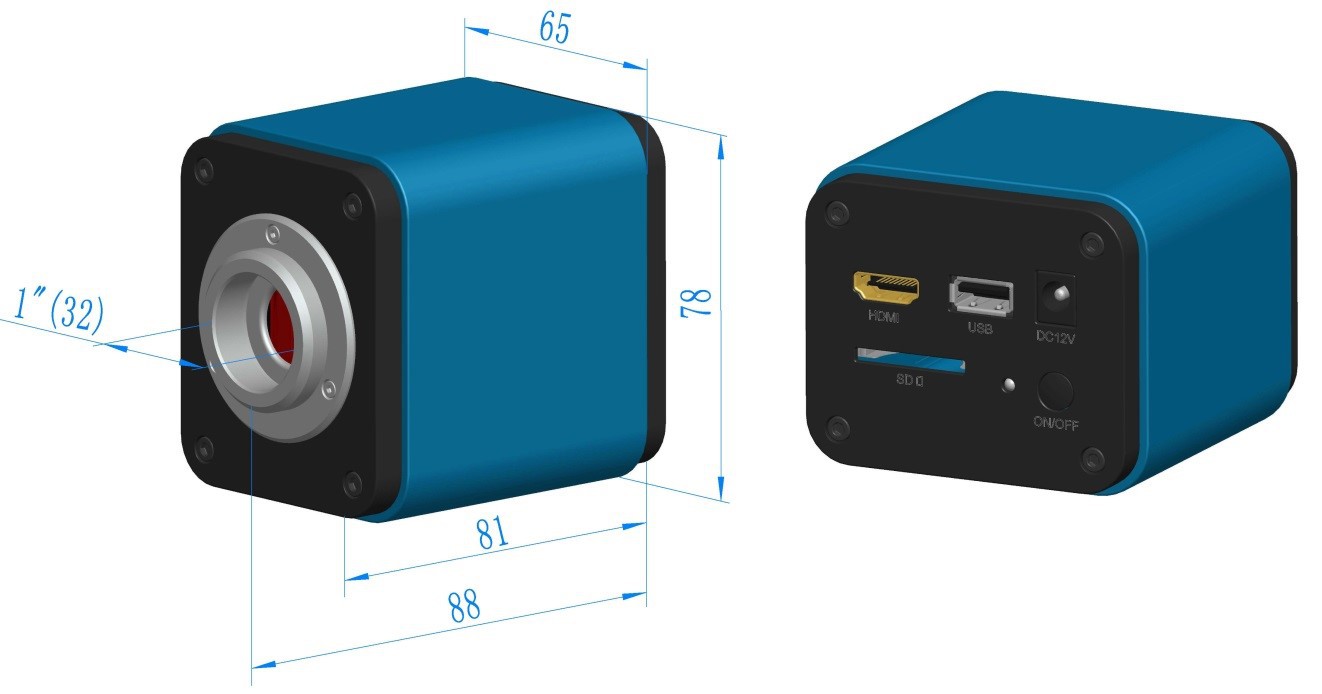

XFCAM1080PHD相机外形尺寸示意图

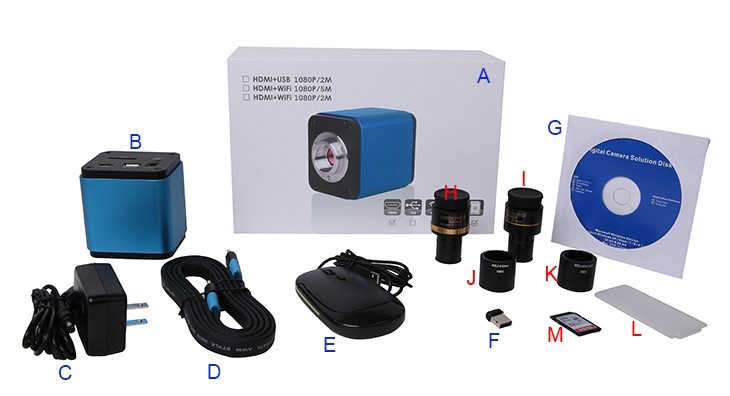

XFCAM1080PHD相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.43公斤/每盒) |
||
|
B |
XFCAM1080PHD相机一台 |
||
|
C |
电源适配器:
|
美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC
|
|
|
欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS
|
|||
|
D |
HDMI线 |
||
|
E |
USB鼠标 |
||
|
F |
USB接口无线网卡适配器 |
||
|
G |
CD (驱动与应用程序, Ø12cm) |
||
|
可选附件 |
|||
|
H |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口(请根据你的相机与显微镜选择其中之一) |
108001/AMA037
|
|
Dia.31.75mm目镜筒转C接口(请根据你的相机与望远镜选择其中之一) |
108008/ATA037
|
||
|
I |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口(请根据你的相机与显微镜选择其中之一) |
108005/FMA037
|
|
Dia.31.75mm目镜筒转C接口(请根据你的相机与望远镜选择其中之一) |
108011/FTA037
|
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; |
|||
|
J |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
K |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
||
|
L |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)；
|
|
|
M |
SD卡（4G或8G） |
||

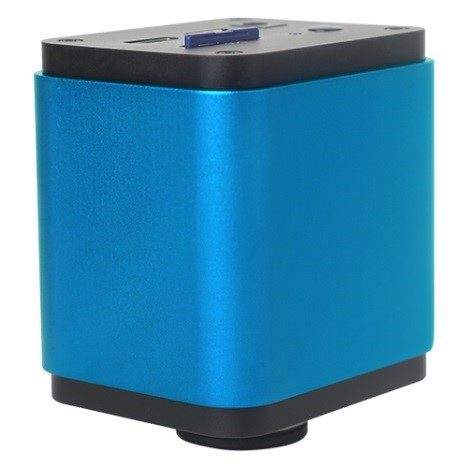

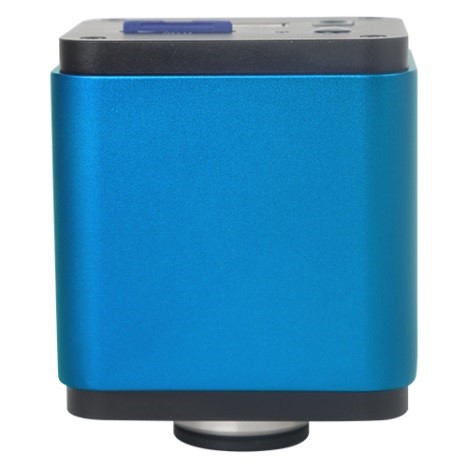

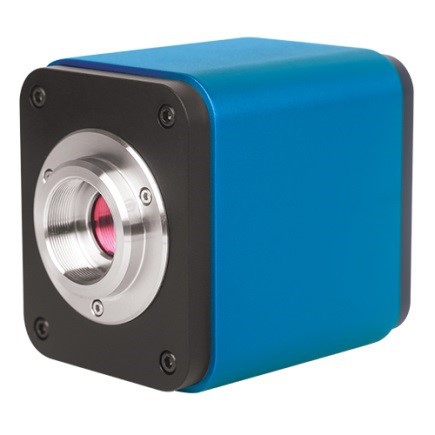

外形不同视角图
