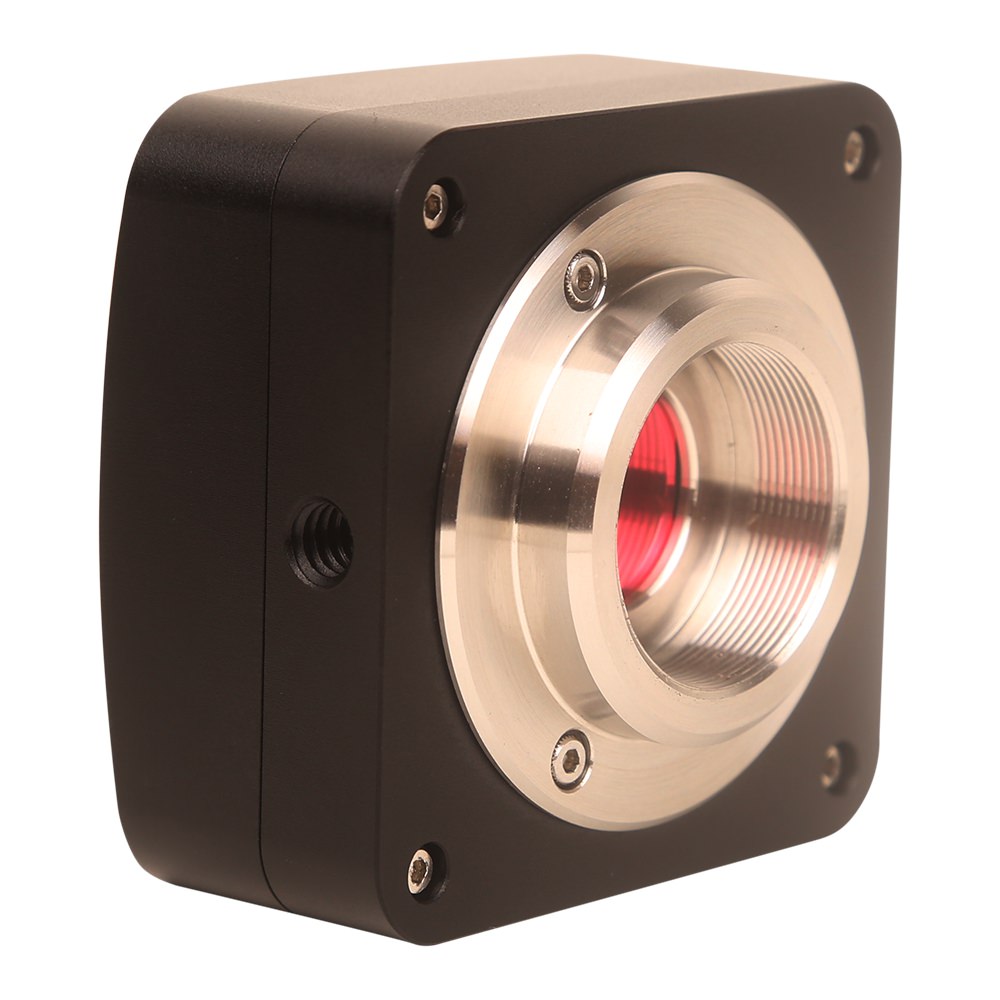

UCMOS系列相机是图谱光电设计的一种超高性能 USB2.0 与 CMOS 图像传感器相机( Ultra-high performance USB2.0 CMOS 相机)，采用 USB2.0 作为数据传输接口。
UCMOS系列相机速度中等，相机分辨率横跨 35 万~ 1400 万。
UCMOS系列显微相机随机提供高级视频与图像处理应用软件 ToupView/ToupLite ; 提供 Windows/Linux/maxOS/Android 多平台 SDK (原生 CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain 等)。
UCMOS系列相机适合于显微镜照片的拍摄
UCMOS 系列相机的基本特性：
- 采用Aptina CMOS传感器的C接口CMOS相机;
- 分辨率横跨0.35M~14M等多种;
- 板上集成有一定容量存贮芯片，确保数据同步传输、高帧率以及稳定性;
- USB2.0接口确保高传输速率;
- Ultra-Fine颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite;
- 提供Windows/Linux/macOS/Android多平台标准SDK;
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit |
|
数据接口 |
USB |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows®XP/Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
UCMOS 系列相机应用于显微镜照片的拍摄。
应用实例
顶芽纵切
厚角组织
洋葱表皮装片
玉米叶横切
UCMOS系列相机外形尺寸

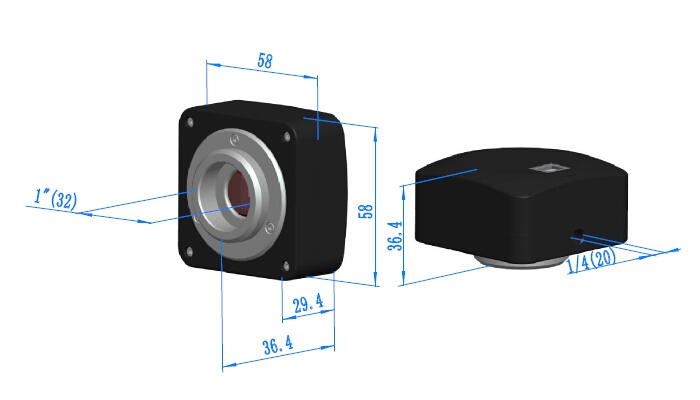

UCMOS 系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
UCMOS系列相机外形尺寸示意图
UCMOS系列相机装箱清单
|
标准装箱清单 |
||||
|---|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
|||
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.5~0.55Kg/每小盒) |
|||
|
C |
UA系列相机一台 |
|||
|
D |
高速USB2.0 A公到B公镀金头数据线/2.0m |
|||
|
E |
CD (驱动与应用程序, Ø12cm) |
|||
|
可选附件 |
||||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
|||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
|||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
||||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
|||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
|||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
型号
传感器型号与尺寸(mm)
像素(μm)
G光灵敏度
动态范围
SN比
FPS/分辨率
采样平均
曝光时间
UCMOS14000KPA
14M/MT9F002(C)
1/2.3“(5.73x4.60)
1.4x1.4
0.724v/lux-sec
65.3dB
35.5dB
1.8@4096x3288
10@2048x1644
27@1024x822
1x1
2x2
4x4
0.4ms~2000ms
UCMOS12000KPA
12M/IMX577(C)
1/2.1“ (5.95x4.71)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3@3840x3040
11@1920x1516
47@960x758
1x1
2x2
4x4
0.4ms~2000ms
UCMOS10000KPA
10M/IMX577(C)
1/2.3“ (5.56x4.26)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3.3@3584x2748
12@1792x1374
53@896x684
1x1
2x2
4x4
0.4ms~2000ms
UCMOS09000KPB
9M/Special(C)
1/2.4“(5.41x4.05)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
3.5@3488x2616
13@1744x1308
55@872x654
1x1
2x2
4x4
0.4ms~2000ms
UCMOS08000KPB
8M/Special(C)
1/2.5“(5.06x3.79)
1.55x1.55
250mv with 1/30s
0.25mv with 1/30s
4@3264x2448
15@1600x1200
62@800x600
1x1
2x2
4x4
0.4ms~2000ms
UCMOS05100KPA
5.1M/AR0521(C)
1/2.5“ (5.70x4.28)
2.2x2.2
18.8ke-/lux
73dB
40dB
7.0@2592x1944
27.7@1296x972
100.5@648x486
1x1
2x2
4x4
0.2ms~2000ms
UCMOS04100KPA
4.1M/IMX347(C)
1/1.8“ (7.795x4.408)
2.9x2.9
2376mv with 1/30s
0.15mv with 1/30s
8.5@2688x1536
11.5@2048x1536
15@1536x1536
34@1344x768
1x1
1x1
1x1
1x1
0.1ms~2000ms
UCMOS04100KPB
4.1M/IMX664(C)
1/1.8“ (7.795x4.408)
2.9x2.9
5970mv with HCG mode
0.13mv with 1/30s
8.5@2688x1520
34@1344x760
1x1
2x2
0.1ms~2000ms
UCMOS03100KPB
3.1M/IMX123(C)
1/2.8“ (5.12x3.84)
2.5x2.5
600mv with 1/30s
0.15mv with 1/30s
11.5@2048x1536
29.5@1024x768
1x1
2x2
0.2ms~2000ms
UCMOS01300KPA
1.23M/SC1235(C)
1/3“ (4.80x3.60)
3.75x3.75
4.5V/lux-sec
74dB
38dB
15@1280x960
15@1280x720
1x1
1x1
0.14ms~2000ms
