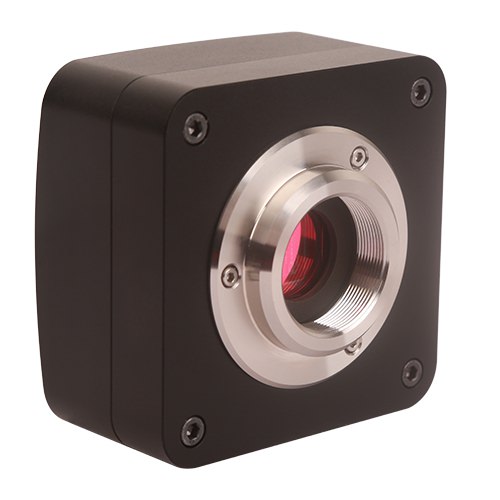

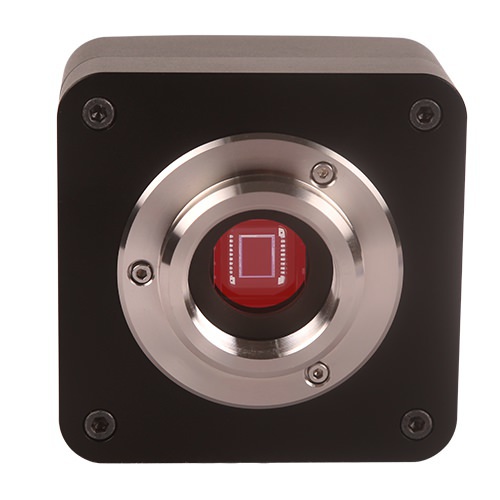

UHCCD系列相机为超高性能 USB2.0 CCD 相机。采用了 Sony 超高性能的 HAD CCD 传感器( Ultra-high performance HAD CCD )。
UHCCD系列相机采用的 HAD 传感器是在 N 型基板， P 型， N+2 极体的表面上，加上正孔蓄积层这一 SONY 独特结构。由于这层正孔蓄积层，大大降低了传感器表面暗电流。 SONY 的 HAD 技术指的是：在 N 型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句话说，是提高了感光度。在 80 年代初期，索尼将其用在可变速电子快门产品中，拍摄移动快速物体也可获得清晰的图像。
UHCCD系列相机采用 USB2.0 作为数据传输接口。
UHCCD系列相机随机配备高级视频与图像处理软件 ToupView ，提供 Windows/Linux/ OSX 等多平台 SDK ，支持原生 C/C++, C#/VB.NET, Directshow, Twain 控制 API 。
UHCCD系列相机的基本特性：
- 采用SONY Super HAD技术的C接口CCD相机；
- 一体型CNC加工铝合金外壳，美观大方；
- FPGA精准控制支持长达4分钟长曝光，保证捕获弱荧光图像；
- USB2.0接口确保高传输速率；
- Ultra-Fine颜色引擎确保颜色精准再现；
- 随相机提供高级视频与图像处理应用软件ToupView；
- 提供Windows/Linux/OSX多平台SDK；
- 支持原生C/C++, C#/VB.NET, Directshow, Twain API；
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
|
位深度 |
8 Bit / 12 Bit |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
UHCCD 可用在可变速电子快门产品中，拍摄移动快速物体也可获得清晰的图像。
应用实例
糖晶体装片
人，羊，猫三毛发比较
细菌三型
酵母菌

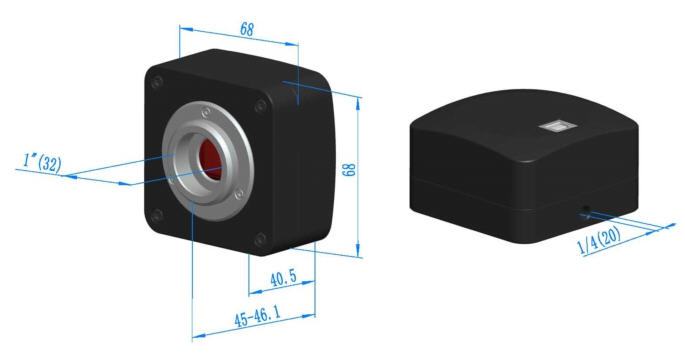

UHCCD系列相机外形尺寸
UHCCD 系列USB2.0 C接口CCD相机外形尺寸示意图。相机壳体由坚硬铝合金CNC机械加工而成。相机传感器的前端安装有高品质的IR-CUT或双AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
UHCCD系列相机外形尺寸示意图
UHCCD系列C接口USB2.0 CCD相机装箱清单
|
标准装箱清单 |
|||
|---|---|---|---|
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出 |
||
|
B |
包装盒规格：L:15cm W:15cm H:10cm （0.67~0.8公斤/每盒) |
||
|
C |
UHCCD系相机一台 |
||
|
D |
高速USB2.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (驱动以及应用软件, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器； |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
型号
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
FPS/分辨率
采样平均
曝光时间
UHCCD05200KPA
5.2M/ICX655AQ(C)
2/3“ (8.44x7.07)
3.45x3.45
420mv with 1/30s
4mv with 1/30s
4.3@2448x2050
10.5@960x720
1x1
0.22ms~60s
UHCCD05100KPA
5.1M/ICX452AQ(C)
1/1.8“ (7.19x5.39)
2.775x2.775
260mv with 1/30s
16mv with 1/30s
4@2592x1944
35@560x420
1x1
2x2
0.212ms~77ms
UHCCD05000KPA
5.0M/ICX282AQ(C)
2/3“ (8.70x6.53)
3.40x3.40
280mv with 1/30s
16mv with 1/30s
4.5@2560x1920
9@1280x960
1x1
2x2
0.203ms~60s
UHCCD02000KPA
2.0M/ICX274AQ(C)
1/1.8“ (7.04x5.28)
4.40x4.40
420mv with 1/30s
8mv with 1/30s
10@1600x1200
1x1
0.135ms~60s
UHCCD01400KPA
1.4M/ICX205AK(C)
1/2“ (6.32x4.76)
4.65x4.65
400mv with 1/30s
16mv with 1/30s
8@1360x1024
1x1
0.227ms~60s
UHCCD01400KPB
1.4M/ICX205AK(C)
1/2“ (6.32x4.76)
4.65x4.65
400mv with 1/30s
16mv with 1/30s
15@1360x1024
1x1
0.127ms~60s
UHCCD01400KMB
1.4M/ICX205AL(M)
1/2“ (6.32x4.76)
4.65x4.65
450mv with 1/30s
16mv with 1/30s
15@1360x1024
1x1
0.127ms~60s
UHCCD00800KPA
0.8M/ICX204AK(C)
1/3“ (4.76x3.57)
4.65x4.65
400mv with 1/30s
6mv with 1/30s
16@1024x768
1x1
0.16ms~60s
