简介

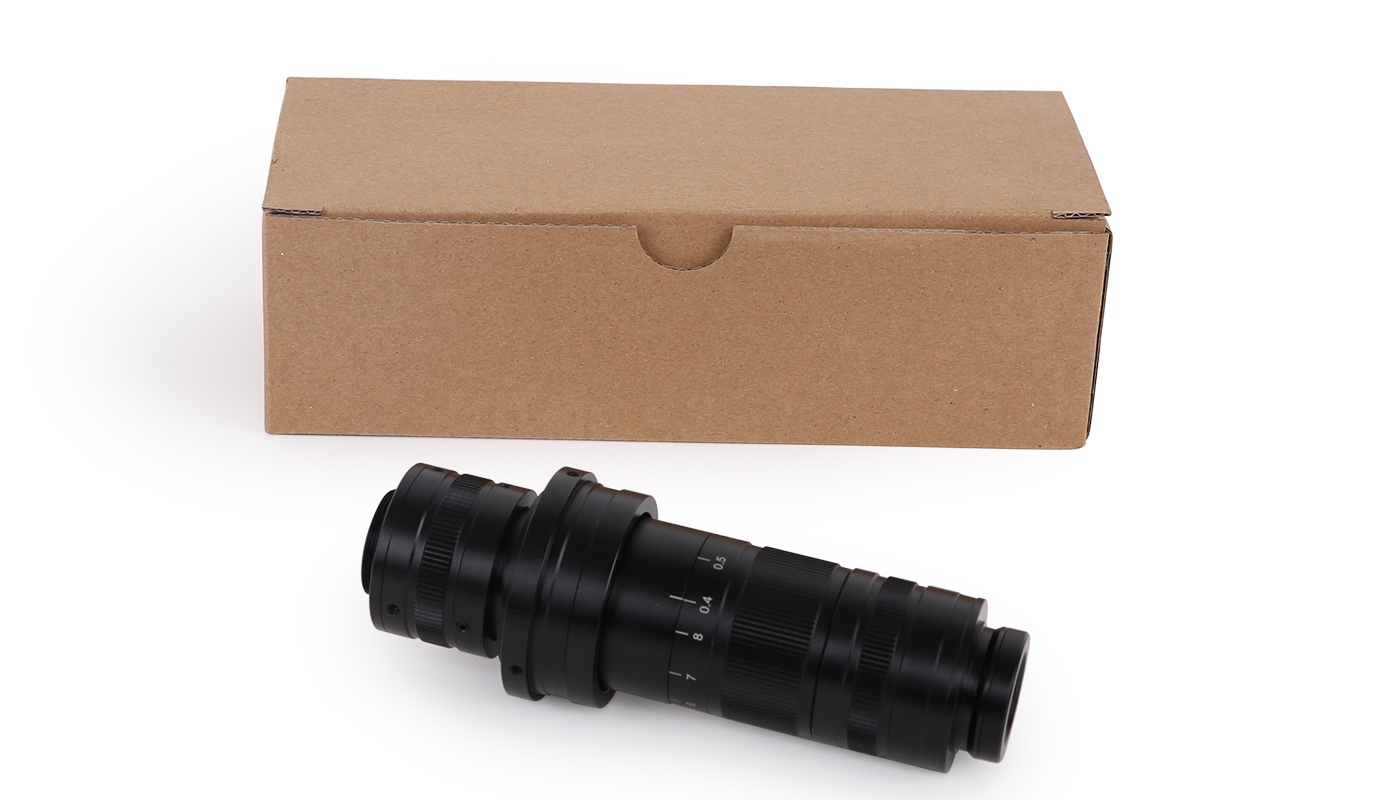

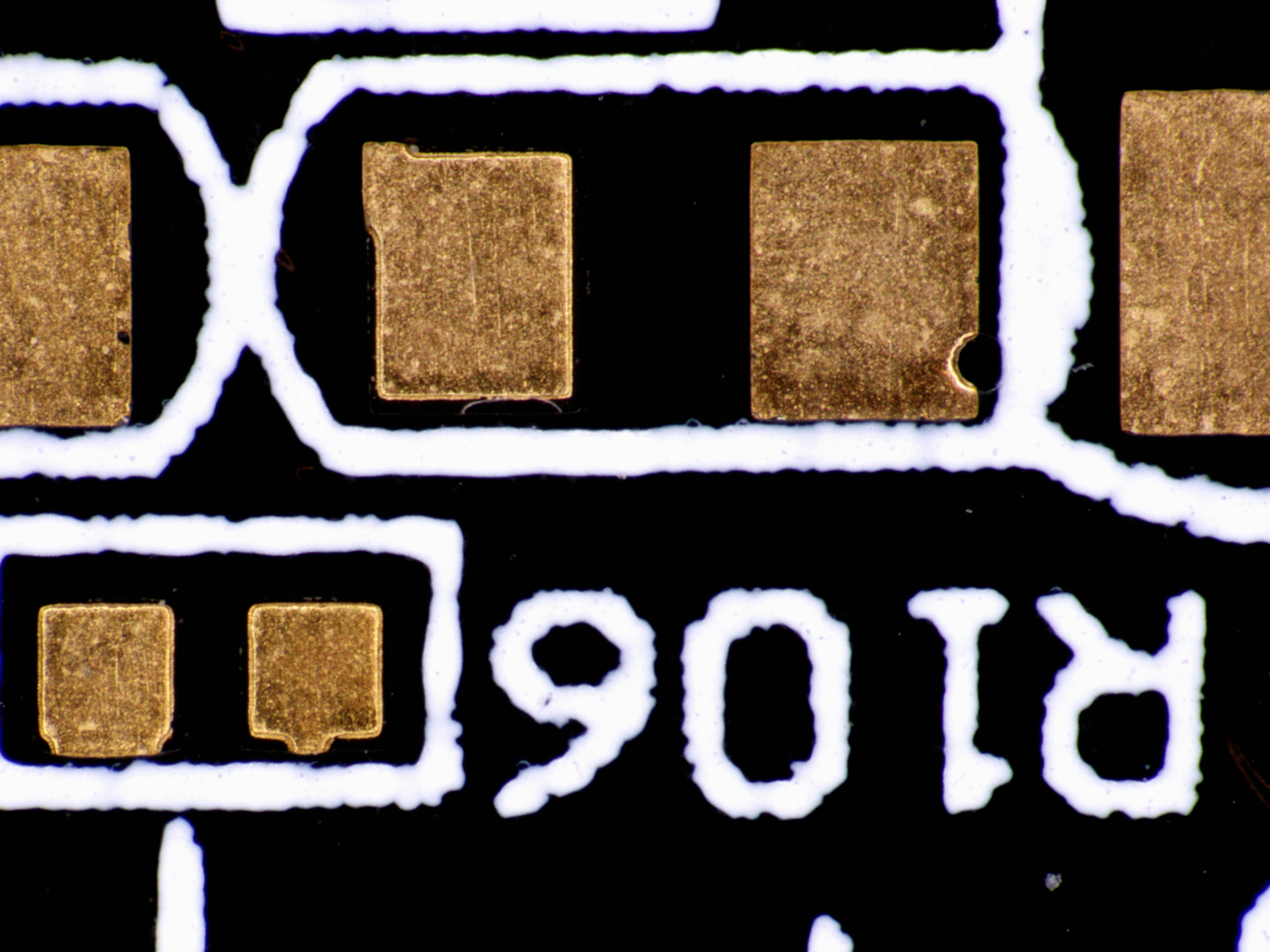

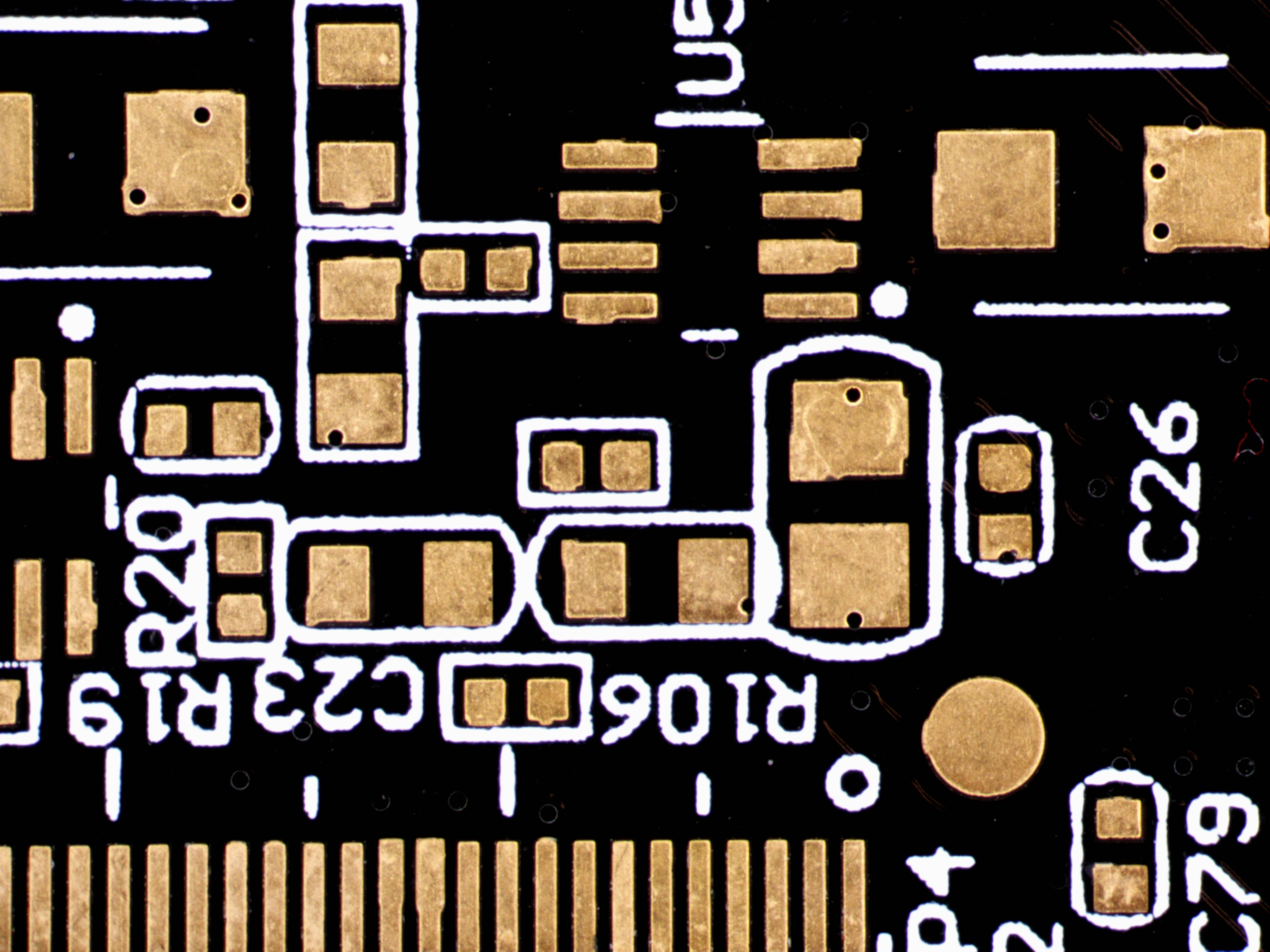

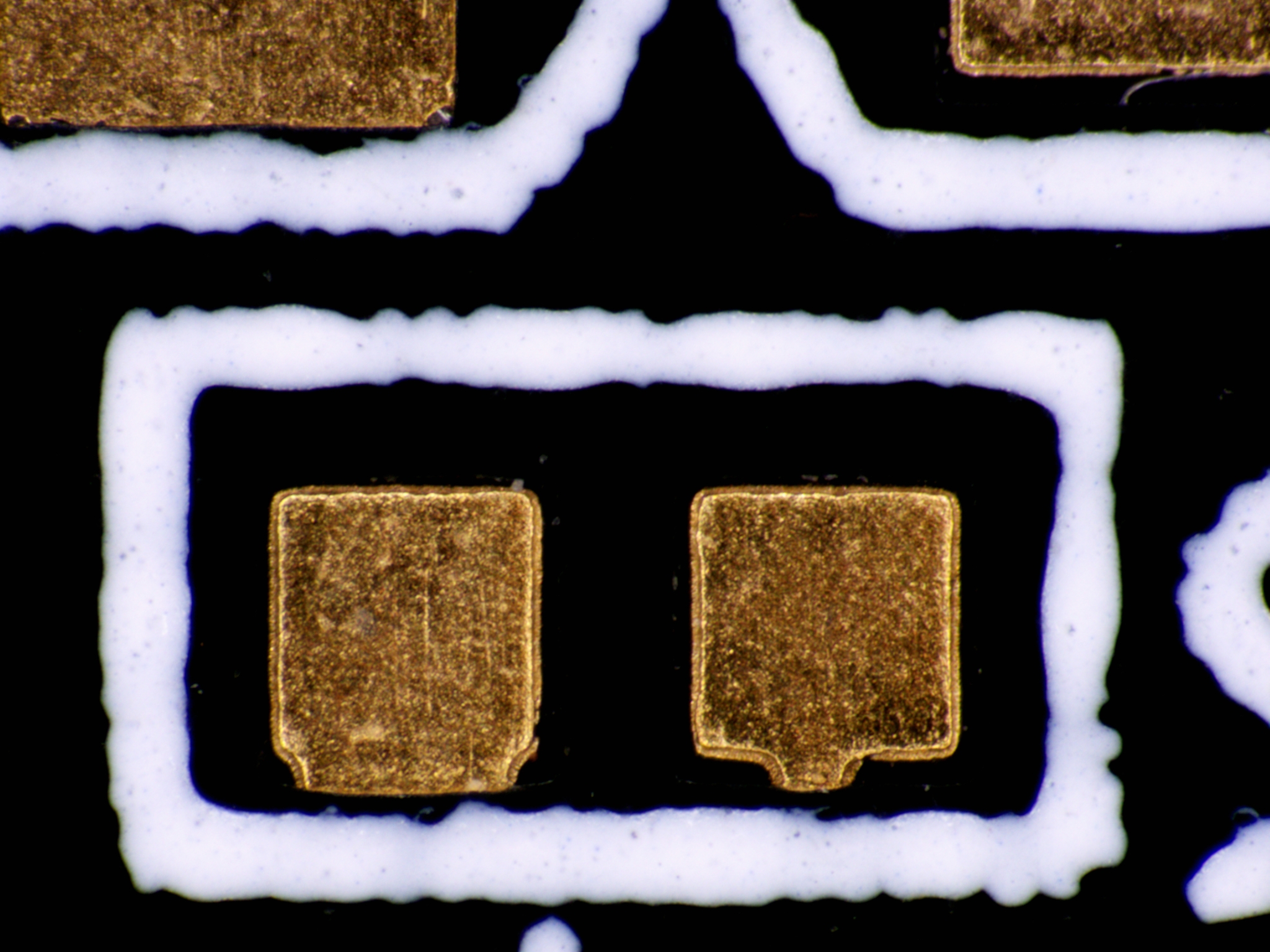

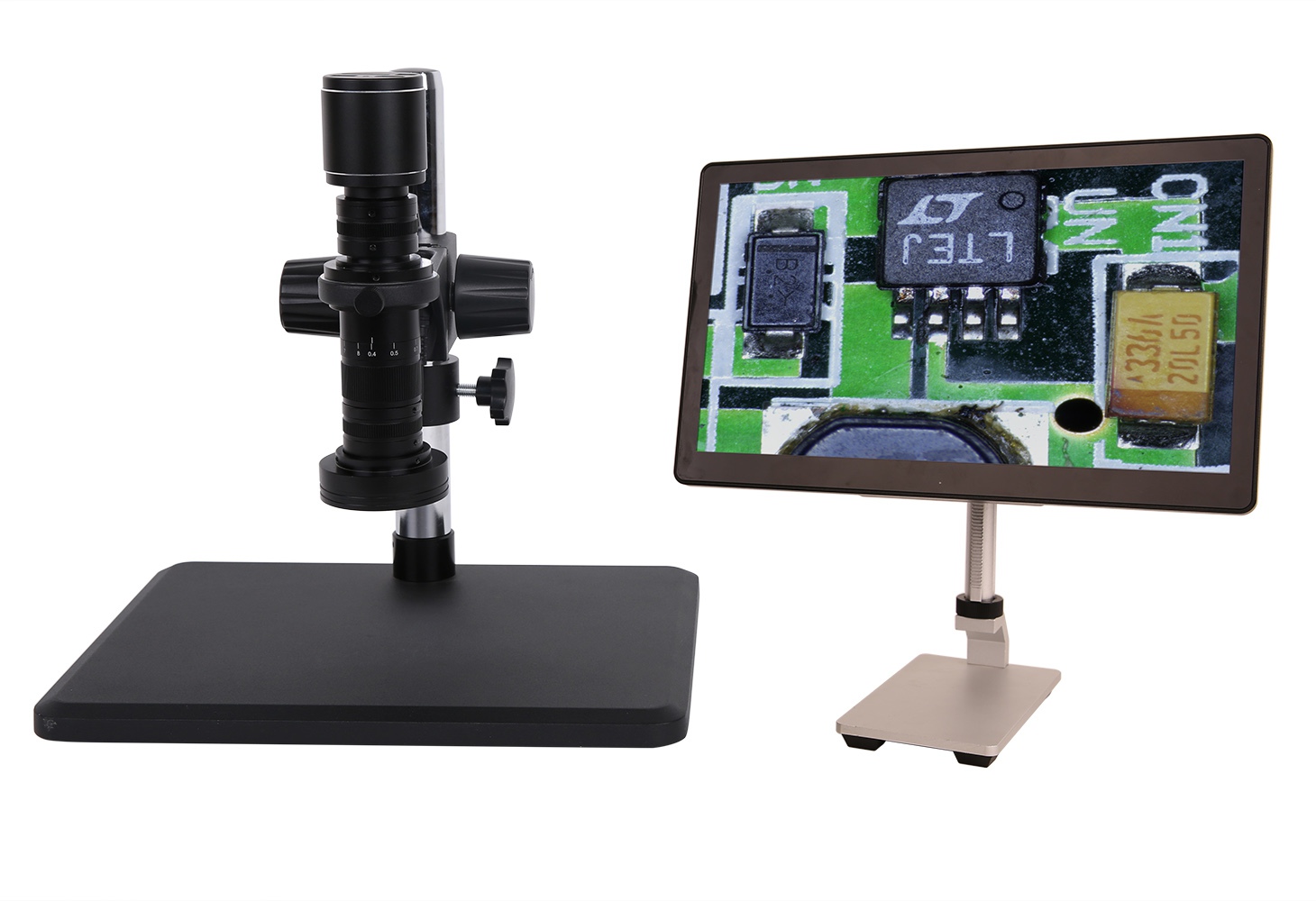

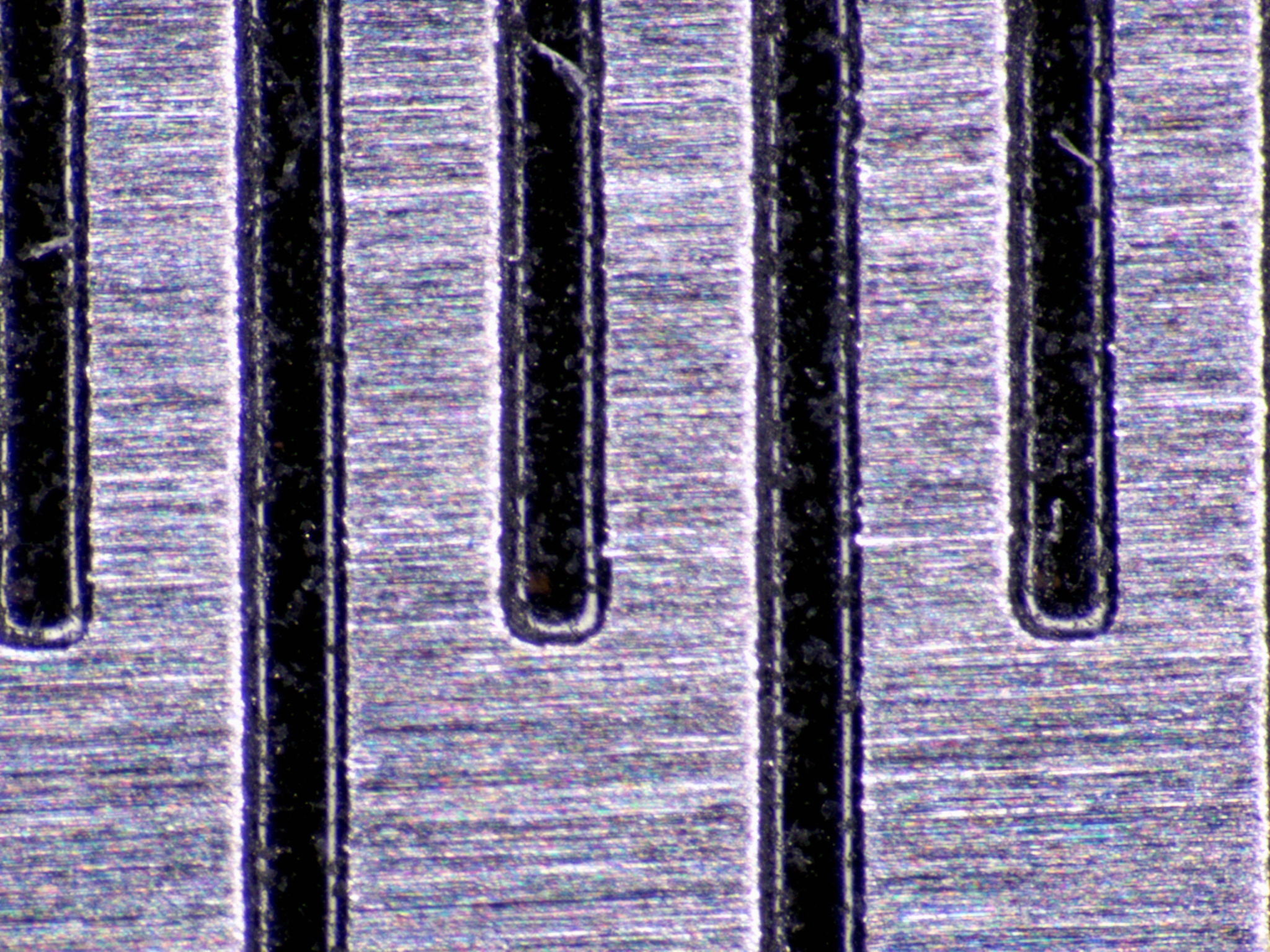

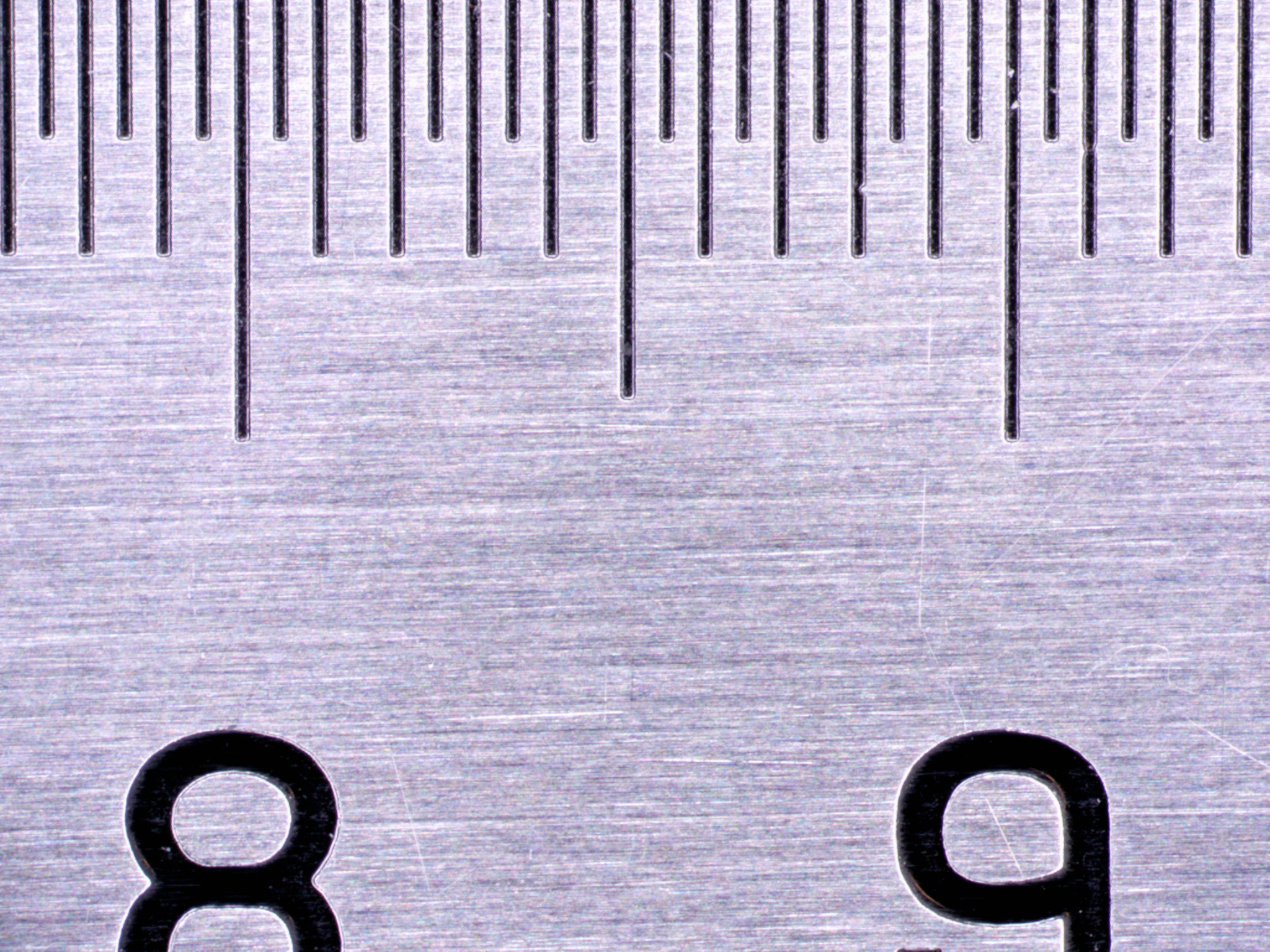

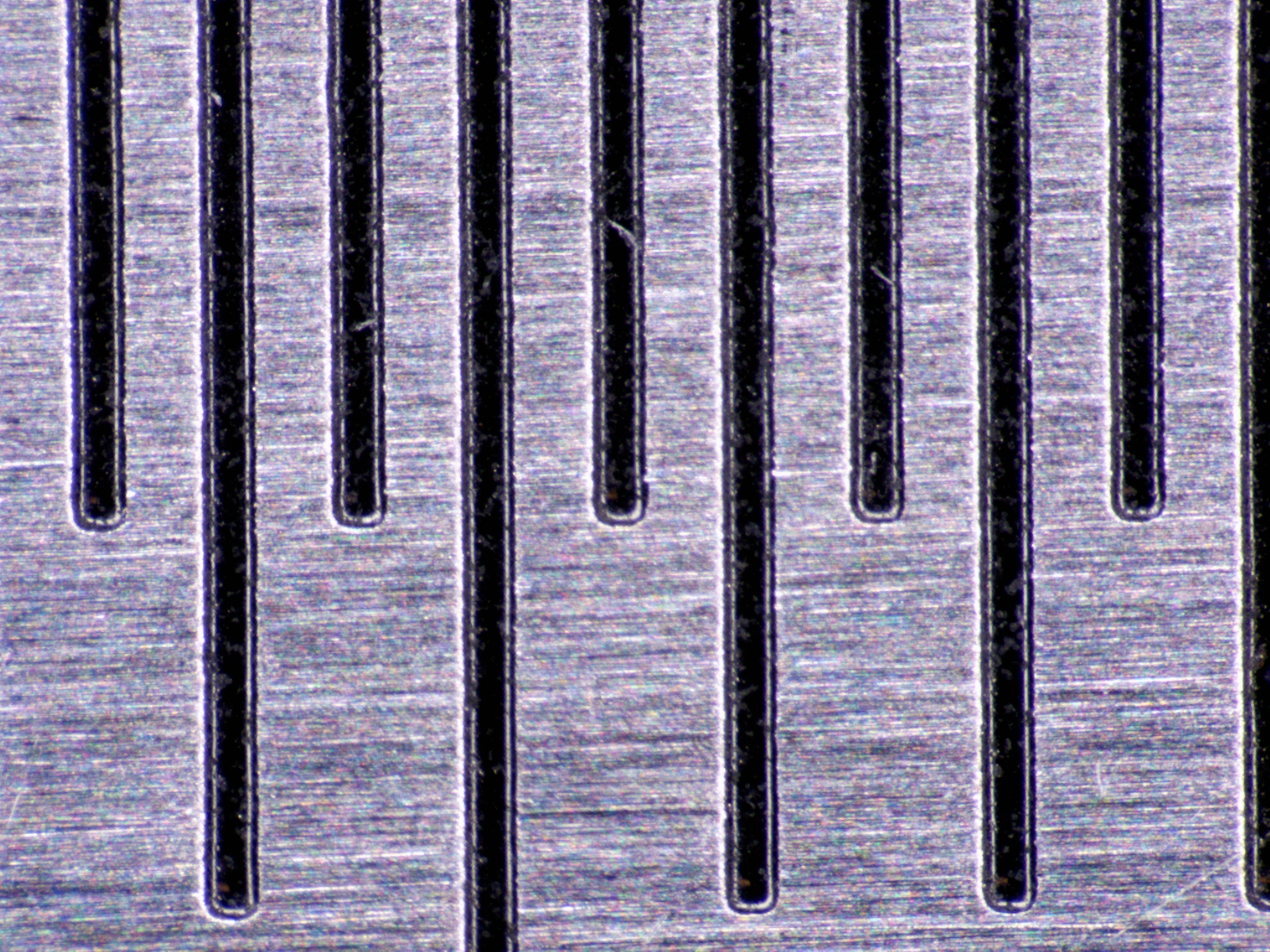

TZM0640 产品介绍

TZM0640 系列MZO（Monocular Zoom Objective，单筒连续变倍物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。专为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

TZM0640系列MZO标准款的配置为TZM0640-W3100-TV3100-A50，其特点如下：

0.6X-4.0X连续变倍，变倍比为6.5X
大NA：0.015-0.067（使用1X辅助物镜）
高分辨率：18.3um-4.1um（使用1X辅助物镜）
大视场：1.78mm-57.14mm
最大适配图像传感器尺寸：2/3英寸（使用1X TV镜）
工作距离：56mm-248mm
后截距可调，变倍过程齐焦
图像中心可调，变倍过程图像中心不变
可搭配无限远生物或金相显微物镜使用

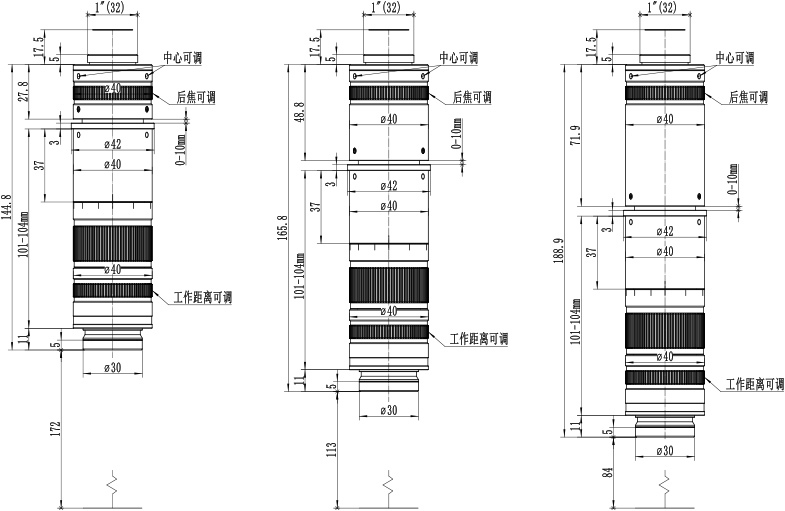

紧凑的尺寸：194mm x 40mm（标准款）
辅助物镜可选，倍率为0.35x，0.50x，0.75x，1.00x，1.50x
TV镜可选，倍率为0.50x，0.75x，1.00x
亮度可调的LED环形光源（可选）
亮度可调的LED环形偏振光源（可选）
亮度可调的LED同轴照明光源（可选）
高亮度LED透射式底光源（可选）
45mm或50mm的支架适配器（可选）

TZM0640系列MZO命名规则

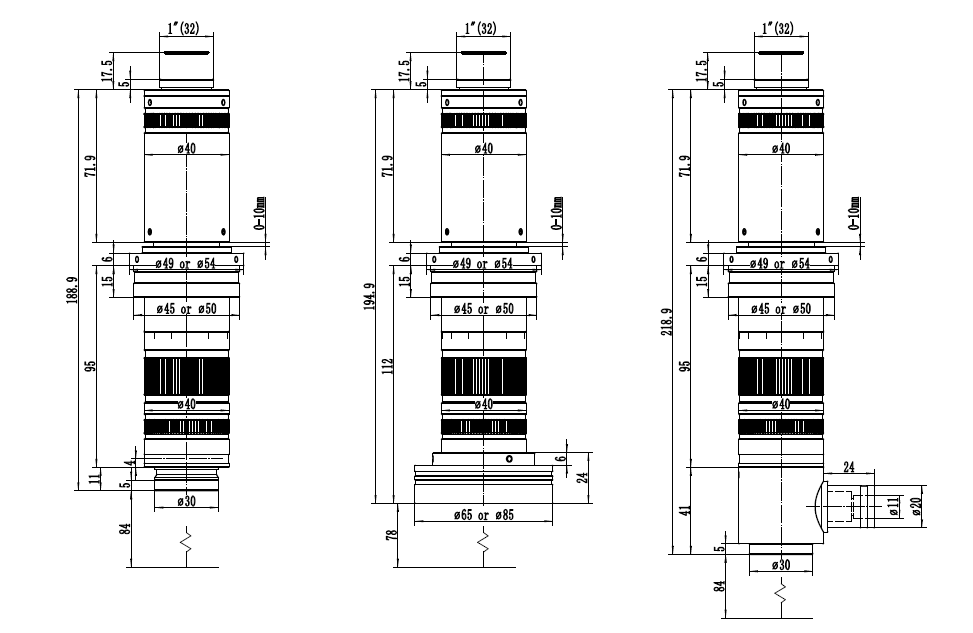

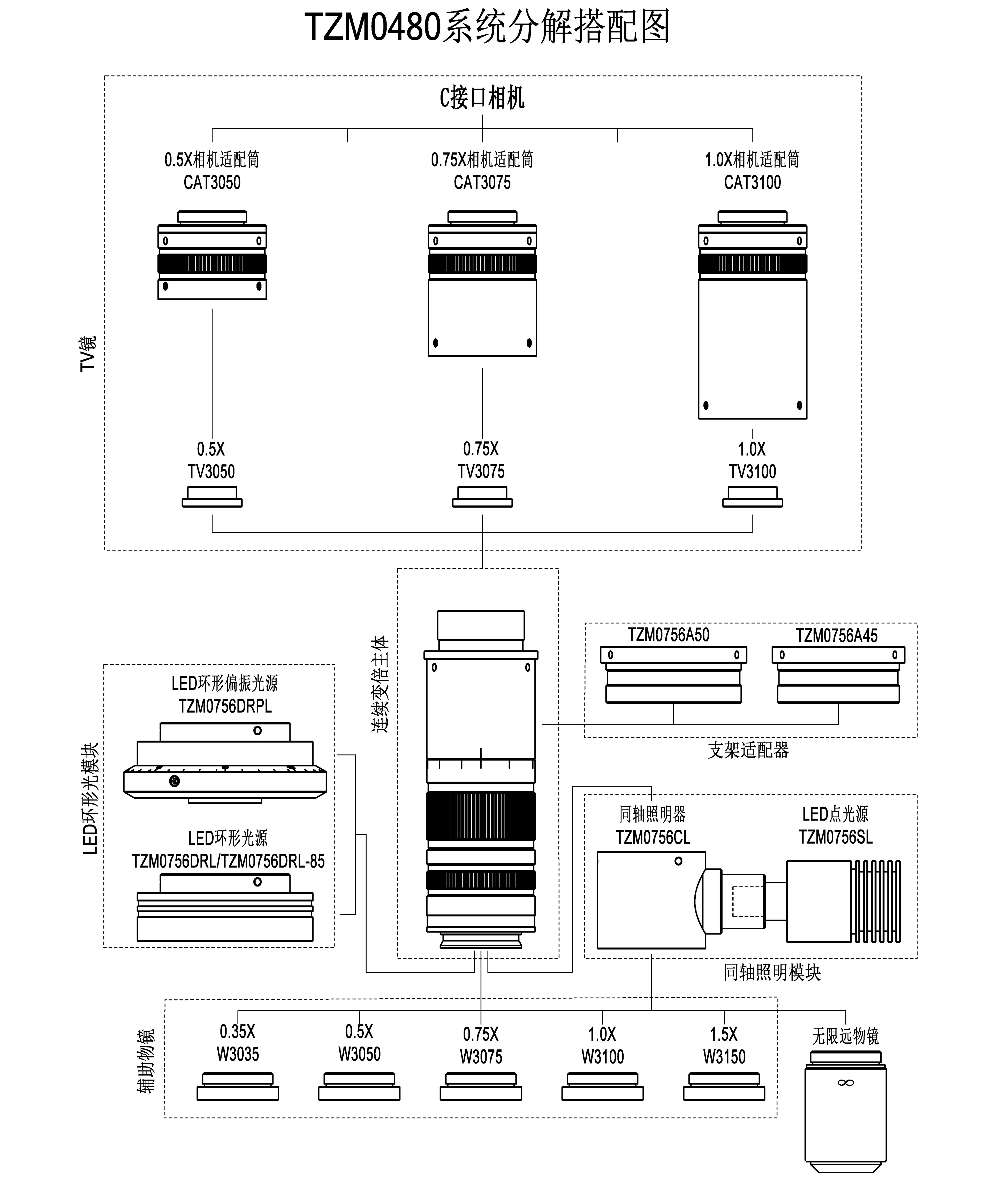

TZM0640系列MZO共有五大基本模块，其结构如左图所示。五大基本模块分别为：连续变倍主体，辅助物镜，TV镜，支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。

TZM0640系列MZO最终的命名方法是，将各模块名字用中杠“-”划分，形成综合命名，方便分辨MZO的参数指标。例如，如果选用连续变倍主体TZM0640D， 1.00X辅助物镜W3100, 0.50X TV镜TV3050, 50mm支架适配器A50，则连续变倍显微物镜名称为： TZM0640D-W3100-TV3050-A50

目前可选的TZM0640a模块：TZM0640(普通形，a为空)，TZM0640D(D表示定格定倍)；

目前可选的W3bbb模块：W3100，W3035，W3050，W3075，W3150；

目前可选的TV3ccc模块：TV3100，TV3050，TV3075；

目前可选的Add模块：A50和A45；

选配模块主要为环形光源模块（普通环形光源与偏振环形光源），以及同轴照明模块（由同轴照明器与LED点光源组成）。

其他倍率的辅助物镜，TV镜和支架适配器可根据需求定制。

购买和搭配

不同配置的TZM0640系列MZO对应的参数均列于下表中，可按照如下步骤确定所需组合。

确定可能的1）FOV和2）物方工作距离，由此选定辅助物镜
当使用705的无限远物镜时，选择M26x0.705转M20x0.705的物镜适配器
根据1）传感器尺寸（1/x 英寸），2）成像对角线长度，3）成像宽度，4）成像高度来确定相机成像圆的尺寸，选择TV镜
选择45mm或50mm支架适配器
选择LED环形光源模块应用于反射式照明
需要的情况下，可选择同轴光照明模块
需要的情况下，可选择透射光照明模块
选择适配的相机

本公司提供多种显微相机，您可以在相机选型工具中参考相应参数选择合适的相机列表中获得详细的资料，进而选择合适的相机。

连续变倍主体-辅助物镜-TV镜的不同组合

相机	连续变倍主体-辅助物镜-TV镜	工作距离(mm)	放大倍率	对角线视野(mm)	物方数值孔径
1/3英寸	TZM0640-W3035-TV3050	248	0.11X-0.7X	57.14-8.57	0.005-0.023
	TZM0640-W3050-TV3050	174	0.15X-1.0X	40.00-6.00	0.007-0.033
	TZM0640-W3075-TV3050	115	0.23X-1.5X	26.67-4.00	0.011-0.050
	TZM0640-W3100-TV3050	86	0.3X-2.0X	20.00-3.00	0.015-0.067
	TZM0640-W3150-TV3050	56	0.45X-3.0X	13.33-2.00	0.022-0.101
1/2英寸	TZM0640-W3035-TV3075	248	0.16X-1.05X	50.79-7.62	0.005-0.023
	TZM0640-W3050-TV3075	174	0.23X-1.5X	35.56-5.33	0.007-0.033
	TZM0640-W3075-TV3075	115	0.34X-2.25X	23.7-3.56	0.011-0.050
	TZM0640-W3100-TV3075	86	0.45X-3.00X	17.78-2.67	0.015-0.067
	TZM0640-W3150-TV3075	56	0.68X-4.5X	11.85-1.78	0.022-0.101
2/3英寸	TZM0640-W3035-TV3100	248	0.21X-1.4X	52.38-7.86	0.005-0.023
	TZM0640-W3050-TV3100	174	0.3X-2.0X	36.67-5.50	0.007-0.033
	TZM0640-W3075-TV3100	115	0.45X-3.00X	24.44-3.67	0.011-0.050
	TZM0640-W3100-TV3100	86	0.6X-4.0X	18.33-2.75	0.015-0.067
	TZM0640-W3150-TV3100	56	0.9X-6.0X	12.22-1.83	0.022-0.101

相关模块

根据TZM0640系列MZO模块化设计的特点，将TZM0640系列MZO各模块分别命名，各模块具体命名规则与对应参数如下：

模块1为连续变倍主体，系TZM0640系列MZO的主要部件，其代码为TZM0640a；其中TZM0640表示连续变倍主体代码，a表示连续变倍主体的辅助功能代码；具体定义见下表

连续变倍主体代码及其功能

连续变倍主体代码

代码中文解释

TZM0640

后缀字符

TZM0640

普通连续变倍主体

ZM：Zoom

0460：倍率为0.4X-6.0X

无：普通型

TZM0640D

定格定倍连续变倍主体

D：Detent，定格定倍

模块2为可更换的辅助物镜，通过螺纹连接到模块1连续变倍主体的下端，代码为W3bbb，3为产品系列编号，bbb为辅助物镜的放大倍率。不同放大倍率的辅助物镜，用于对TZM0640系列MZO进行放大倍率的整体切换，其工作距离也不一样。例如与倍率为1.00X，工作距离为86mm的辅助物镜W3100相比，倍率为 0.50X的辅助物镜W3050会将TZM0640系列MZO的整体倍率缩小一半，而工作距离会从86mm延长到174mm左右，其余类推；辅助物镜光学参数见下表

辅助物镜

辅助物镜型号	倍率	工作距离（mm）
W3035	0.35X	248
W3050	0.50X	174
W3075	0.75X	115
W3100	1.00X	86
W3150	1.50X	56

* 同一辅助物镜，搭配不同的TV镜，只是为了适配不同尺寸的图像传感器，对视场影响很小。

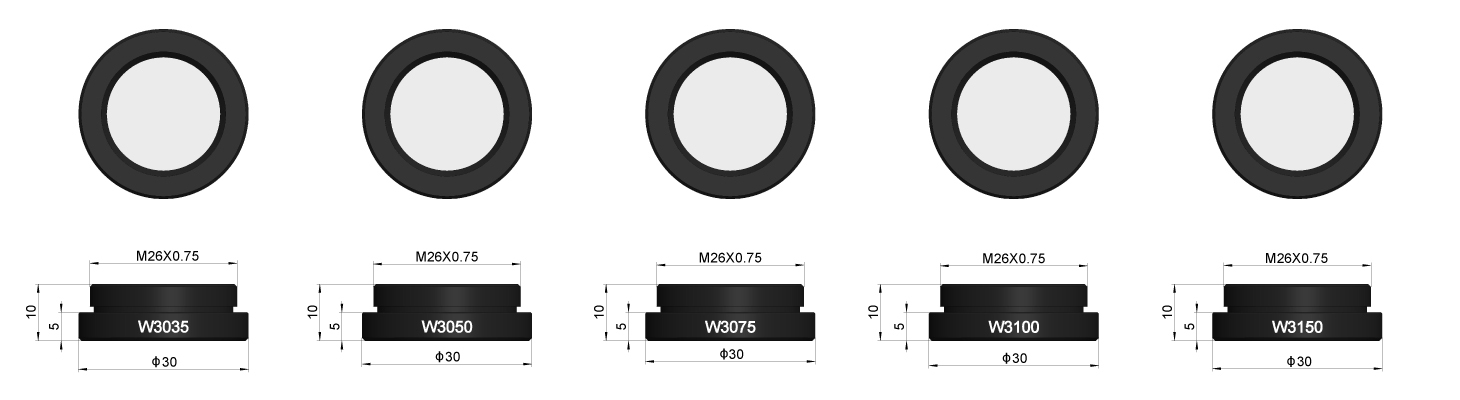

TZM0640的五款不同倍率的物镜

模块3为可更换的TV镜，可通过螺纹连接到模块1连续变倍主体的上方，其代码为TV3ccc，3为系列编号，ccc为TV镜倍率，主要用于匹配不同尺寸的图像传感器。例如与1.00X的TV3100相比， 0.50X的TV3050匹配的图像传感器尺寸缩小一半，而视场基本不受影响；TV镜参数见下表

TV镜

TV镜型号	倍率	适配传感器
TV3050	0.50X	1/3"传感器
TV3075	0.75X	1/1.8"传感器
TV3100	1.00X	2/3"传感器

* 倍率大的TV镜，也可以搭配小尺寸的图像传感器，只是这样一来，会减小MZO的整体视野。

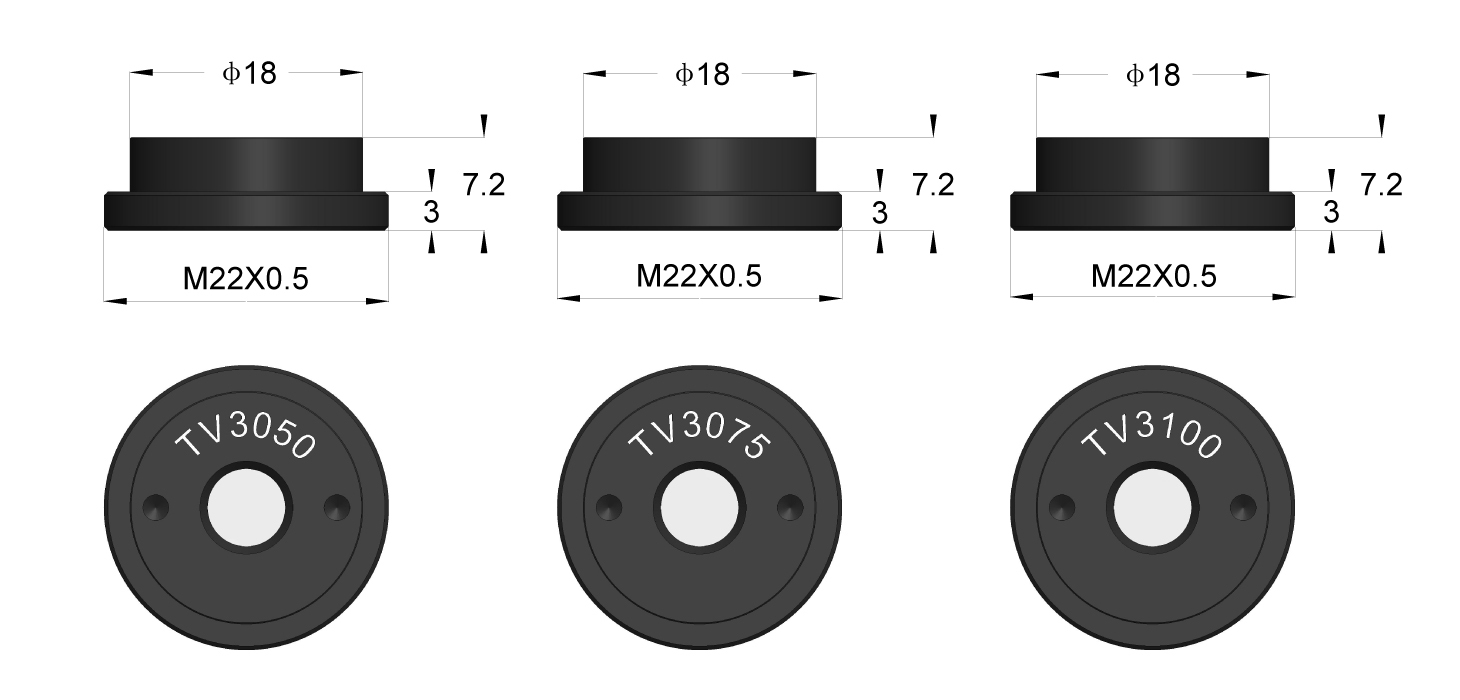

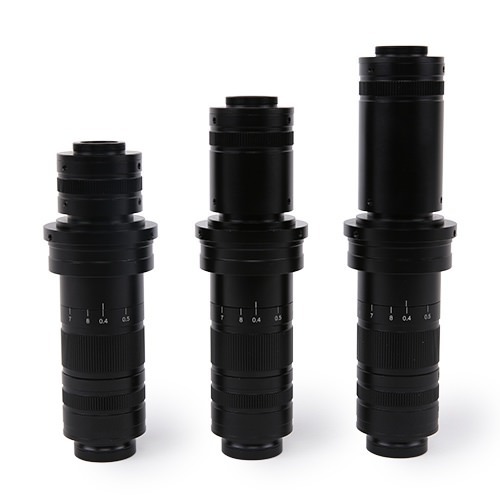

TZM0640的三款不同倍率的TV镜

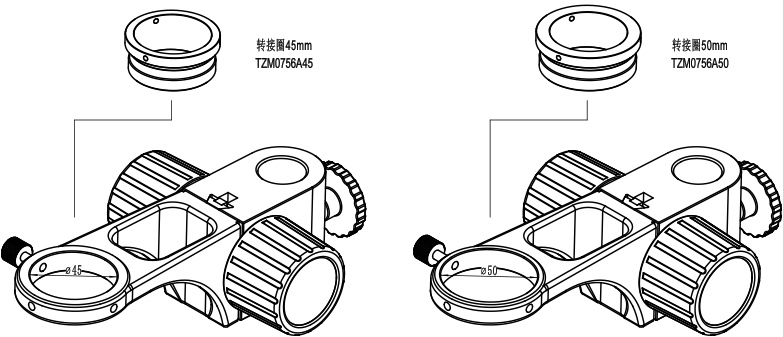

模块4为支架适配器，用于适配口径不同的支架，套在模块1连续变倍主体中间。其代码为Add，dd为安装口径，有45mm同50mm两种。支架适配器与支架的安装方式见下图

TZM0640系列MZO支架适配器

选配模块主要为环形光源模块（普通环形光源与偏振环形光源两种），以及同轴照明模块（由同轴照明器与LED点光源组成），各大选配模块如下表

TZM0640系列MZO适配的光源模块

模块名	型号	型号说明
LED环形光模块	TZM0756DRL-65/85	LED环形光源
LED环形光模块	TZM0756DRPL-65	LED偏振环形光源
同轴照明模块	TZM0756CL+TZM0756SL	同轴照明器+ LED点光源（3W）
透射式照明模块	TZM0756TL	LED 透射底光源
LED光源电源	40600014	电源适配器 12V/1A美标
LED光源电源	40600015	电源适配器 12V/1A欧标
