新产品推荐 | CamPI相机智能控制平台

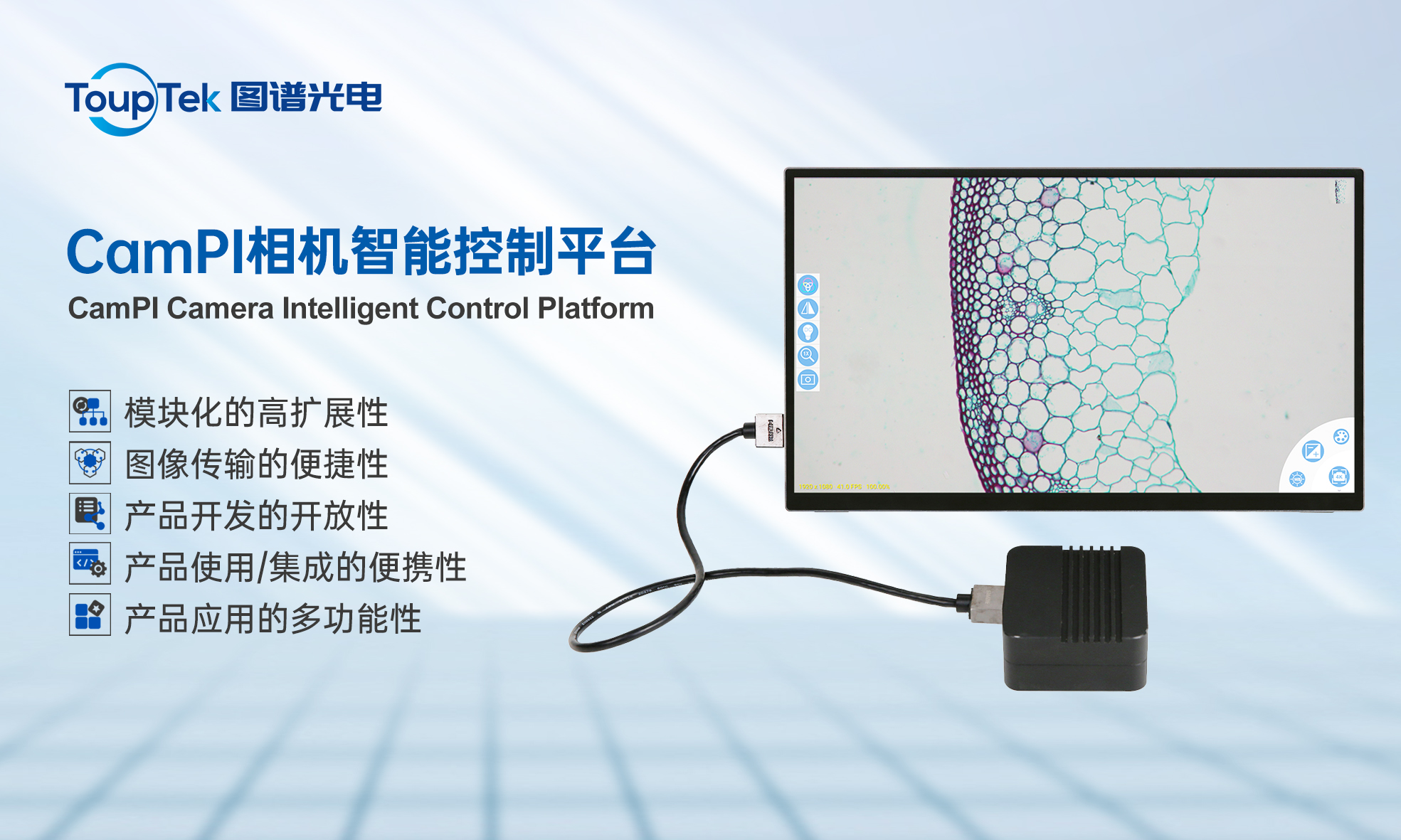

CamPI是图谱光电推出的集强大算力与相机控制功能于一体的SoC相机智能控制平台。图谱光电研发的HCMOS系列相机仅需一根标准的HDMI线即可以实现同CamPI相机智能控制平台的连接并完成对相机的控制、显示、拍照、录像以及测量等功能。

CamPI相机智能控制平台可搭载不同尺寸与分辨率的多点触摸 TFT-LCD 显示屏，摆脱用户在使用过程中对键盘和鼠标的依赖，使用手指触控操作，实现对HCMOS相机或其他外设的操控。

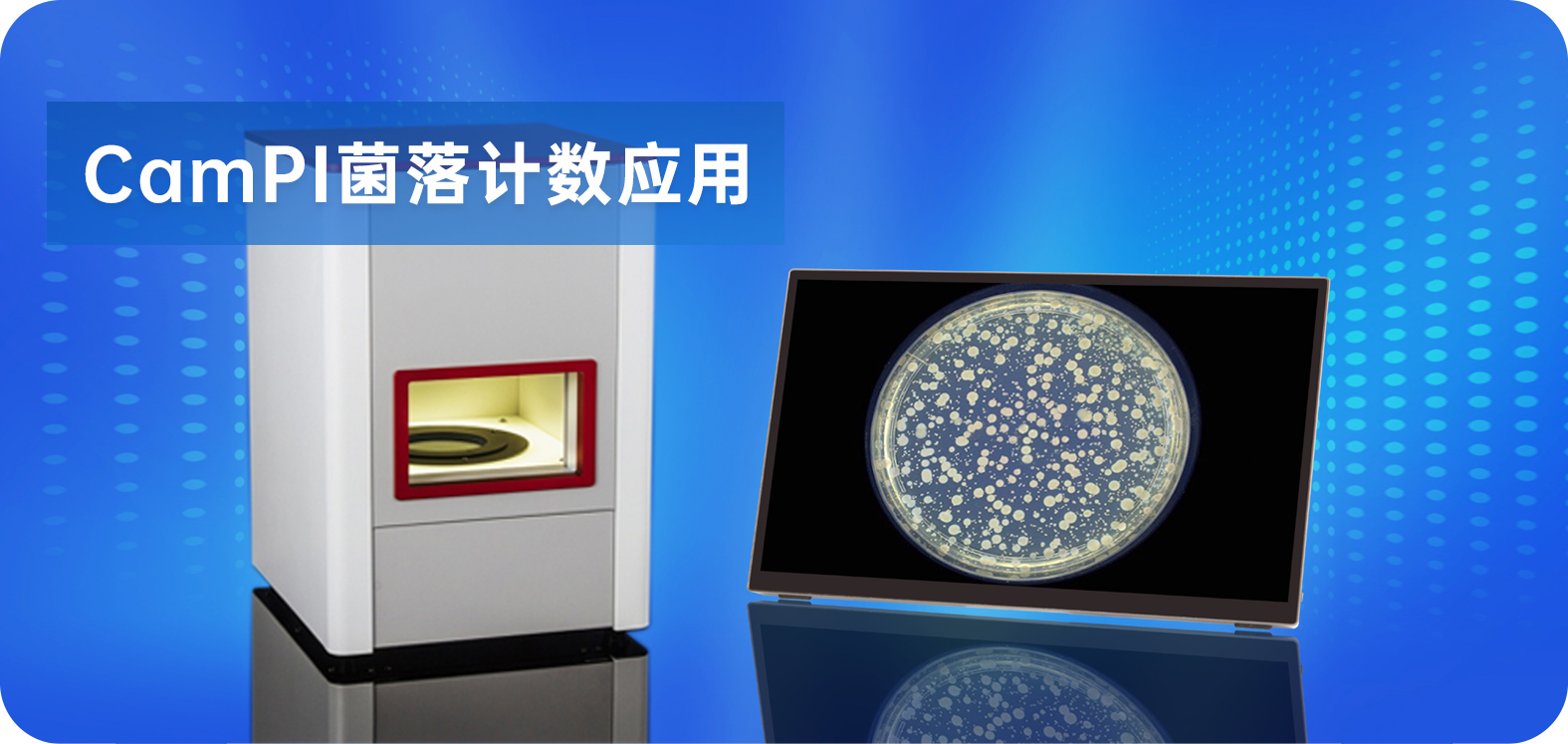

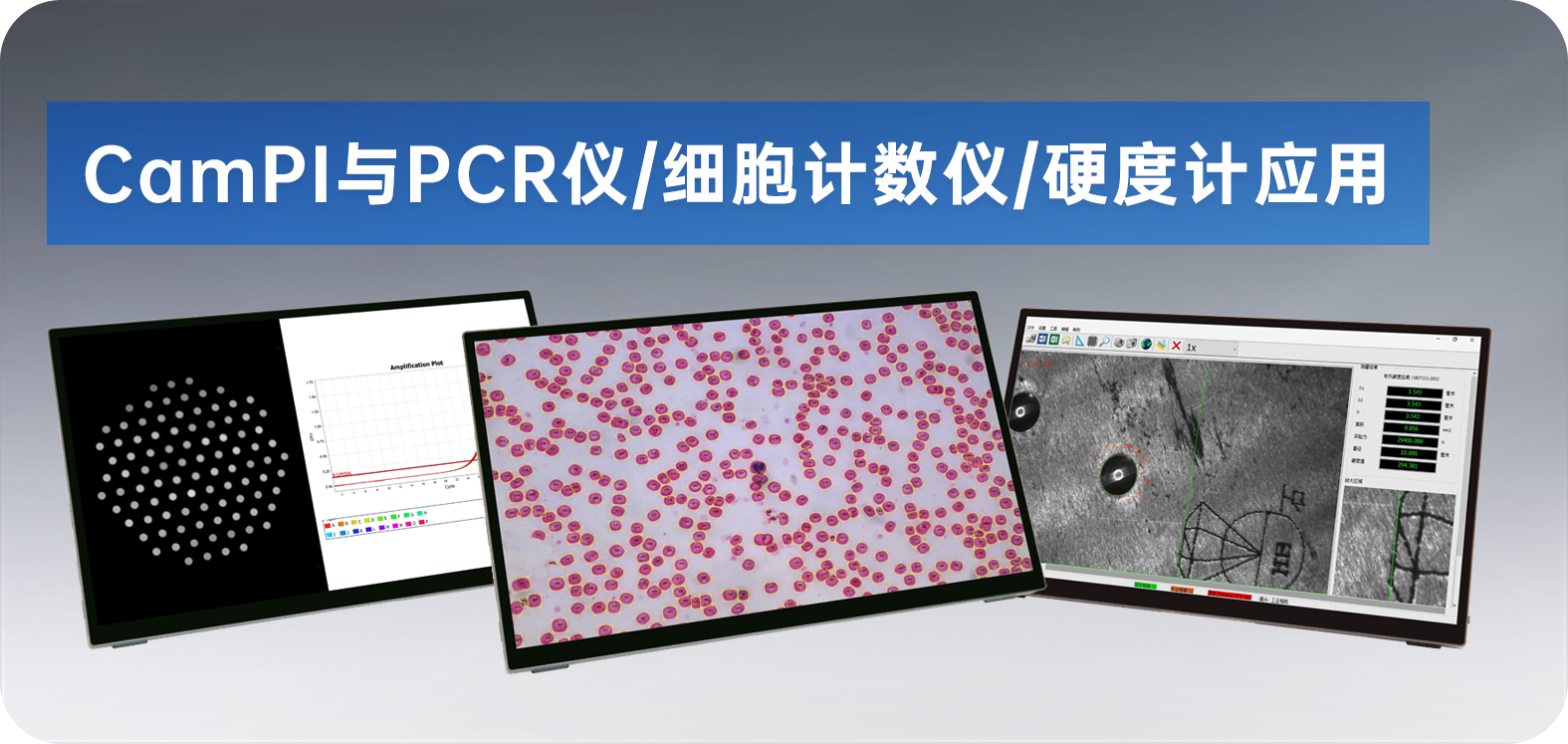

CamPI相机智能控制平台搭载HCMOS系列相机可望应用于智能检测、处理、分析和控制等各类产品中，覆盖公安刑侦、精准农林、水质监测、遥感遥测、工业检测、文物鉴定、医学医疗等多个领域的应用需求，具有极高的商业前景和价值。

模块化的高扩展性

核心板和接口板独立设计，在聚焦核心相机功能的同时，具有高扩展性和可嵌入性特点。

图像传输的便捷性

仅需一根HDMI线缆与HCMOS系列相机相连，就可完美实现对相机的控制、图像和视频数据的传输、查看和处理，消除了硬件兼容性和相机驱动问题的困扰，与相机无缝集成，为用户提供无忧的移动式图像获取解决方案。

产品开发的开放性

用户可以通过随机提供的SDK开发和运行自己的图像处理应用程序，并通过标准用户界面和接口实现现场工业控制，根据偏好和需求处理图像和视频数据并最终提交科学分析报告，彻底从相机硬件问题以及图像或视频数据的采集问题中解放出来，专注于问题导向的图像处理与分析，快速开发出自己的目标设备。

使用/集成的便携性

尺寸紧凑，确保产品使用和集成的便携性。

型号	处理器	内存/储存	显示屏	AI算力	系统
CamPI2K133A	RK3399	2G LPDDR3/32GEMMC	1080P多点触摸	NA	Android 10.0
CamPI4K133A	RK3588	2G LPDDR3/32GEMMC	4K多点触摸	6 TOPS	Android 12.0

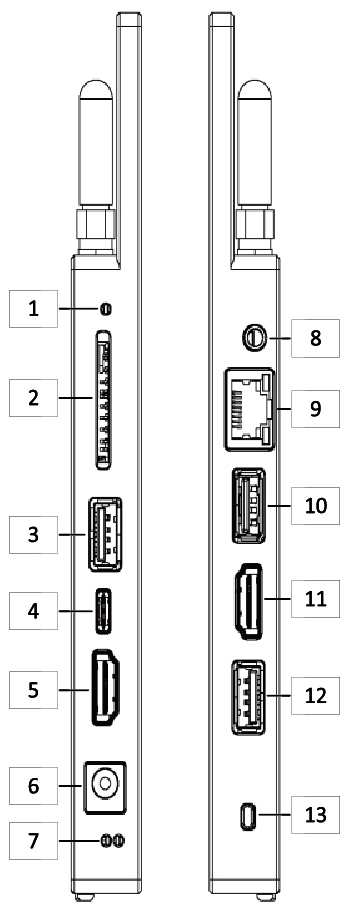

CamPI2K133A相机智能控制平台外设接口及其技术参数

序号	名称和用途
1	Recovery键：配合开机键13使用，两者同时按下可进入固件烧录模式。
2	SD卡槽
3	USB 3.0 A口1：可外接鼠标、键盘、U盘等外设。
4	USB C口可外接鼠标、键盘、U盘等外设；可连接至显示器DP口显示CamPI2K133A界面；可连接至PC，在PC端访问CamPI2K133A内置存储；在固件烧录模式时，可在PC端进行固件烧录。
5	HDMI 2.0 A口1：HCMOS系列相机输入接口1。
6	12V DC5525：电源输入接口。
7	状态指示灯：左侧为电源指示灯，未接入电源时熄灭，接入电源时常亮红色；右侧为运行指示灯，关机时熄灭，开机后绿灯闪烁。
8	2.5mm音频口：外接快门线。
9	10/100/1000Mbps自适应网口
10	USB 2.0 A口1：可外接鼠标、键盘、U盘等外设。
11	HDMI 2.0 A口2：HCMOS系列相机输入接口2。
12	USB 3.0 A口2：USB3.0图像数据接口。功能暂未开放。
13	开机键：短按开机；长按关机。

核心功能	处理器	双核Cortex-A72大核+四核Cortex-A53, 64位处理器，搭载Android 10.0系统，主频高达2 GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解码。
	运行内存	2GB
	内置存储	32GB
	网络支持	支持5G和2.4GWiFi，独立双天线
	内置ROM	32KB EEPROM
显示屏	面板尺寸	13.3英寸
	面板类型	TFT-LCD
	分辨率	1920x1080,FHD,166PPI
	触摸形式	10点抗干扰电容触摸
	屏幕色彩	16.7M, 100% sRGB
	亮度	400 cd/m2
	对比度	1500:1
	可视角度	89/89/89/89
外设	兼容相机	HCMOS系列相机
	相机接口	HDMI 1，HDMI 2
	外设接口	双HDMI 2.0 双USB-A 3.0 USB-C (DP) USB-A 2.0 SD卡槽 10/100/1000Mbps自适应网口 2.5mm快门线接口 12V DC5525电源输入口
软件	内置软件	CamView
软件	软件功能	相机图像实时显示、控制、测量、拍照和录像曝光和增益白平衡颜色调整色彩模式锐化去噪光源频率翻转单张/连拍定时/延时多种捕获模式中文/英语/德语/法语/日语/韩语/西班牙语/意大利语多语言支持

适配CamPI相机智能控制平台的HCMOS系列相机

型号	传感器型号与尺寸	像素(μm)	G光灵敏度/暗电流	FPS	捕获分辨率	曝光时间
HCMOS08300KPA	8.3M/IMX678(C) 1/1.8”(7.68x4.32)	2.0x2.0	3541(mV/lx/s) 0.15mv with 1/30s	42@1920x1080	3840x2160	0.02ms~15s
HCMOS08300KPB	8.3M/IMX585 1/1.2”(11.2x6.3)	2.9x2.9	5970mv with 1/30s 0.15mv with 1/30s	42@1920x1080	3840x2160	0.02ms~15s
HCMOS20000KPA	20M/IMX283 1” (13.2x8.9)	2.4x2.4	TBD	TBD	TBD	TBD
HCMOS45000KPA	45M/IMX294 4/3”(17.26x13.03)	4.6x4.6	108mv with 1/30s 0.03mv with 1/30s	42@1920x1080	8160*5616	0.02ms~15s
HCMOS04200KMB-RAW	4.2M/GSENSE2020BSI (M,UV, RS) 1.2”(13.31x13.31)	6.5x6.5	1.1x10⁸ (e-/((W/m2).s)) QE93.7%@550nm 80(e-/s/pix)	18@2048x2048 18@1024x1024	2048x2048 1024x1024	0.15ms-15s
HCMOS04200KMB-YUV	4.2M/GSENSE2020BSI (M,UV, RS) 1.2”(13.31x13.31)	6.5x6.5	1.1x10⁸ (e-/((W/m2).s)) QE93.7%@550nm 80(e-/s/pix)	18@2048x2048 18@1024x1024	2048x2048 1024x1024	0.15ms-15s
HSWIR01300KMA	1.3M/IMX990(M) 1/2”(6.40x5.12)	5.0x5.0	121mV with 1/30s 1.0mV with 1/30s	35@1280x1024 35@640x512	1280x1024 640x512	50µs~3600s
